  • Guminis lankstus kabelis H07RN-F | 3 × 1,5 mm² | 450/750 V AC | juodas | 1 m

    Kodas: H07RN-F 3x1.5

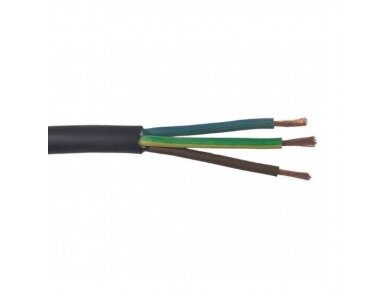

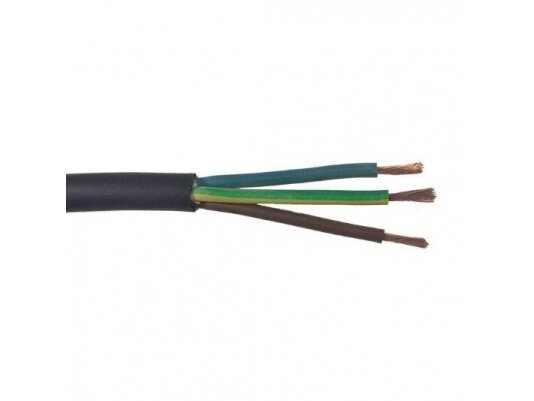

    Guminis lankstus kabelis H07RN-F | 3 × 1,5 mm²

    H07RN-F 3 × 1,5 mm² – lankstus trijų gyslų guminis elektros maitinimo kabelis, skirtas kilnojamiesiems prietaisams, elektros įrankiams ir pramoninei įrangai prijungti. EPR gyslų izoliacija ir PCP išorinis apvalkalas užtikrina lankstumą bei mechaninę apsaugą sudėtingesnėmis eksploatavimo sąlygomis.

    3 × 1,5mm²
    450/750 VVardinė įtampa
    EPR / PCPIzoliacija / apvalkalas
    1 mPardavimo vienetas
    Techninis parametras Reikšmė
    Kabelio tipas H07RN-F
    Gyslų skaičius ir skerspjūvis 3 × 1,5 mm²
    Vardinė įtampa 450/750 V AC
    Izoliacija / apvalkalas EPR / PCP
    Spalva Juoda
    Pardavimo vienetas 1 m
    Panaudojimas: statybų įranga, dirbtuvės, pramoniniai įrenginiai, siurbliai ir kilnojamųjų elektros prietaisų maitinimo jungtys.
    Svarbu: leistina kabelio apkrova priklauso nuo klojimo sąlygų. Apsauginės PE gyslos buvimą reikia patikrinti pagal konkretaus kabelio ženklinimą.
  • Guminis lankstus kabelis H07RN-F | 3 × 1,5 mm² | 450/750 V AC | juodas | 1 m

    Lankstus trijų gyslų guminis kabelis elektros įrangos maitinimui, mobiliesiems įrenginiams ir sudėtingesnėms eksploatavimo sąlygoms.

    H07RN-F 3 × 1,5 mm² – trijų gyslų lankstus elektros maitinimo kabelis su elastomerine gyslų izoliacija ir apsauginiu guminiu išoriniu apvalkalu. Jis naudojamas elektros įrangos, mašinų, darbo įrankių ir kitų suderinamų vartotojų maitinimo jungtims, kai svarbus kabelio lankstumas ir mechaninis atsparumas.

    Kabelio gyslų izoliacijai naudojama EPR (etileno propileno guma), o išoriniam apvalkalui – PCP (polichloropreno pagrindo guma). Tokia konstrukcija pritaikyta sudėtingesnėms eksploatavimo sąlygoms nei įprasti lengvos paskirties vidaus instaliacijos laidai.

    Vardinė įtampa – 450/750 V AC. Kabelis parduodamas metrais, todėl užsakymo kiekį galima pasirinkti pagal reikiamą kabelio atkarpos ilgį.

    3 × 1,5 Gyslų skaičius ir skerspjūvis, mm²
    450/750 V Vardinė kintamoji įtampa
    H07RN-F Lankstaus guminio kabelio tipas
    EPR / PCP Gyslų izoliacija ir išorinis apvalkalas
    1 m Pardavimo apskaitos vienetas
    Pagrindinė mintis

    H07RN-F 3 × 1,5 mm² skirtas elektros maitinimo jungtims, kuriose reikalingas lankstus, guminį apsauginį apvalkalą turintis kabelis. Parenkant reikia vertinti ne tik 1,5 mm² gyslos skerspjūvį, bet ir apkrovos srovę, kabelio ilgį, klojimo būdą, aplinkos temperatūrą, mechanines apkrovas ir apsaugos aparatų charakteristikas.

    Kur naudojamas H07RN-F 3 × 1,5 mm² kabelis?

    Statybų įranga

    Kilnojamų elektros prietaisų ir darbo įrankių maitinimo jungtys.

    Pramoniniai įrenginiai

    Elektros įrangos prijungimo ruožai, kuriems reikalingas lankstumas.

    Siurbliai ir techninė įranga

    Maitinimo jungtys drėgnesnėse ir techniškai sudėtingesnėse aplinkose, laikantis konkrečios įrangos reikalavimų.

    Kilnojamieji vartotojai

    Laikinos ir perkeliamos maitinimo jungtys, kai kabelis turi atlaikyti įprastą judinimą.

    Kabelio konstrukcija ir veikimo principas

    H07RN-F kabelio konstrukciją sudaro trys izoliuotos elektros gyslos ir bendras išorinis guminis apvalkalas. Gyslų izoliacija užtikrina elektrinį atskyrimą, o išorinis sluoksnis saugo kabelį nuo aplinkos ir mechaninio poveikio.

    PCP išorinis guminis apvalkalas
    ↓
    EPR izoliuotos 3 gyslos
    ↓
    Elektros energijos perdavimas į prijungtą įrangą

    Techninės specifikacijos

    Parametras Reikšmė
    Kabelio tipas H07RN-F
    Gyslų skaičius 3
    Vienos gyslos skerspjūvis 1,5 mm²
    Vardinė įtampa U₀/U 450/750 V AC
    Gyslų izoliacija EPR guma
    Išorinis apvalkalas PCP guma
    Išorinio apvalkalo spalva Juoda
    Temperatūra fiksuotai instaliacijai −30 °C iki +60 °C
    Temperatūra naudojant su lenkimu −15 °C iki +60 °C
    Pardavimo vienetas 1 m

    Gyslų spalvinį žymėjimą ir apsauginės PE gyslos buvimą patikrinkite pagal konkretaus tiekiamo kabelio ženklinimą. Užrašas „3 × 1,5“ vienas pats neapibrėžia visų gyslų paskirčių.

    Kaip teisingai parinkti kabelį?

    Projektuojant maitinimo jungtį kabelio parinkimas atliekamas įvertinus:

    • Darbinę srovę: įrenginio apkrovą ir paleidimo charakteristikas.
    • Klojimo būdą: atvirai, apsaugotai ar kitomis numatytomis sąlygomis.
    • Ilgį: įtampos kritimą ir grandinės apsaugos veikimą.
    • Temperatūrą: aplinkos ir kabelio darbinį režimą.
    • Mechaninį poveikį: trynimąsi, lenkimą, prispaudimą ir kabelio tempimą.
    • Jungčių tipą: kištukų, lizdų, gnybtų ir kabelių įvadų suderinamumą.
    1,5 mm² nereiškia vienos universalios leistinos srovės

    Leistina ilgalaikė srovė priklauso nuo įrengimo sąlygų, aplinkos temperatūros, grupavimo, kabelio konstrukcijos ir apsaugos aparato. Vien pagal gyslos skerspjūvį negalima nustatyti visais atvejais saugios apkrovos.

    Montavimas ir eksploatavimas

    1. Parinkimas

    Patikrinkite galią, srovę, atstumą ir kabelio tinkamumą aplinkai.

    2. Kabelio tiesimas

    Venkite aštrių briaunų, užspaudimo ir neleistino tempimo.

    3. Prijungimas

    Naudokite lankstiems laidininkams tinkamus gnybtus ir antgalius.

    4. Patikrinimas

    Įvertinkite apsaugas, prijungimo patikimumą ir apvalkalo būklę.

    Mobiliosios įrangos maitinimo kabelis turi būti apsaugotas nuo pasikartojančio laužimo ties įvadais. Kabelio įvado sandariklis arba įtempimo ribotuvas turi atitikti kabelio išorinį skersmenį ir naudojimo sąlygas.

    Svarbūs naudojimo ribojimai
    • Kabelio negalima laikyti universaliu tiesioginiam užkasimui į žemę skirtu kabeliu.
    • Nuolatinei mechanizuotai judėjimo sistemai, pavyzdžiui, kabelių grandinei, reikia patikrinti specialų dinaminį tinkamumą.
    • Atsparumas cheminėms medžiagoms priklauso nuo konkrečios terpės ir poveikio trukmės.
    • Esant mechaninio pažeidimo rizikai būtina tinkama kabelio apsauga.
    • Apsauginės PE gyslos paskirtis turi būti identifikuota pagal kabelio konstrukciją ir gyslų žymėjimą.

    DUK – Kibirkštis klausia, Fazė atsako

    Kibirkštis
    Kibirkštis klausia · 01Kuo H07RN-F skiriasi nuo įprasto PVC kabelio?
    Fazė
    Fazė atsakoH07RN-F naudoja elastomerines izoliacines medžiagas ir guminį apvalkalą, todėl jis skirtas kitokioms mechaninėms ir aplinkos sąlygoms nei lengvos paskirties PVC kabeliai. Tikslus tinkamumas priklauso nuo instaliacijos.
    Kibirkštis
    Kibirkštis klausia · 02Ar šis kabelis tinkamas naudoti lauke?
    Fazė
    Fazė atsakoH07RN-F kabeliai naudojami ir lauko elektros įrangos jungtims. Reikia užtikrinti tinkamas mechanines apsaugas, jungčių sandarumą ir neviršyti kabelio eksploatavimo ribų.
    Kibirkštis
    Kibirkštis klausia · 03Ar kabelį galima užkasti į žemę?
    Fazė
    Fazė atsakoTiesioginis užkasimas nėra universalus šio kabelio panaudojimo būdas. Apsaugotose instaliacijose galimybės vertinamos pagal konkretaus kabelio techninę dokumentaciją, mechaninę apsaugą ir projekto reikalavimus.
    Kibirkštis
    Kibirkštis klausia · 04Kiek amperų galima perduoti 1,5 mm² kabeliu?
    Fazė
    Fazė atsakoVienos visiems atvejams tinkamos vertės nėra. Reikia įvertinti kabelio klojimą, aplinkos temperatūrą, apkrovos pobūdį, grandinės ilgį ir apsaugos aparatą. Srovė nustatoma pagal konkrečias projektavimo sąlygas.
    Kibirkštis
    Kibirkštis klausia · 05Ar 3 × 1,5 kabelyje visada yra įžeminimo gysla?
    Fazė
    Fazė atsakoNe vien pagal užrašą „3 × 1,5“. Gyslų paskirtį tikrinkite pagal spalvinį žymėjimą arba 3G/3X žymėjimą. Jei įrangai būtinas apsauginis PE laidininkas, kabelis privalo jį turėti.
    Kibirkštis
    Kibirkštis klausia · 06Ar kabelis parduodamas metrais?
    Fazė
    Fazė atsakoTaip. Kaina pateikiama už vieną metrą. Pasirinktas užsakymo kiekis atitinka užsakomą kabelio ilgį metrais.

    Techninės ir saugos pastabos

    H07RN-F kabelių konstrukcijai aktualus EN 50525-2-21 standartas, o lanksčių varinių laidininkų klasifikavimui – IEC 60228. Atitiktis konkretiems standartams ir eksploatavimo rodikliams turi būti patvirtinta tiekiamo gaminio dokumentais.

    CE ženklinimas, kai taikomas, yra gamintojo deklaruojamos atitikties atitinkamiems ES reikalavimams žymuo, o ne atskiras kokybės sertifikatas.

    Kas komplekte?

    H07RN-F 3 × 1,5 mm² guminis kabelis, parduodamas metrais. Kištukai, lizdai, kabelių įvadai ir prijungimo priedai į šį aprašymą kaip komplektacijos dalys neįtraukti.

    H07RN-F 3 × 1,5 mm² – guminis lankstus kabelis

    450/750 V AC, trys 1,5 mm² gyslos, EPR izoliacija, PCP apvalkalas. Rinkitės pagal elektros apkrovą, įrengimo sąlygas ir reikalingą ilgį.
