  • Kambarinis CO2 keitiklis | NDIR | 0/400–2000 ppm | 0–5 / 0–10 V | Modbus RTU | 24 VAC/VDC | NENUTEC CO2-SENS-R-MODRTU

    Kodas: SKU#165268882518725761

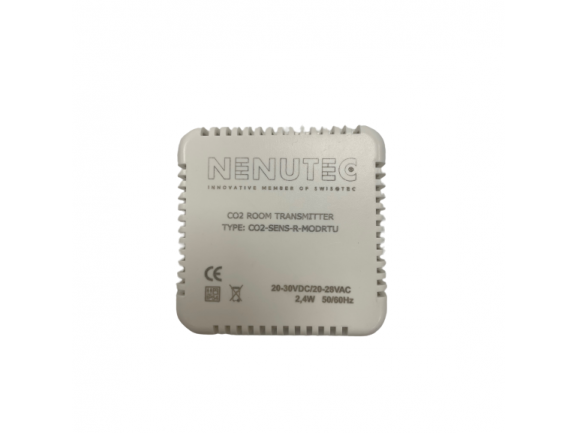

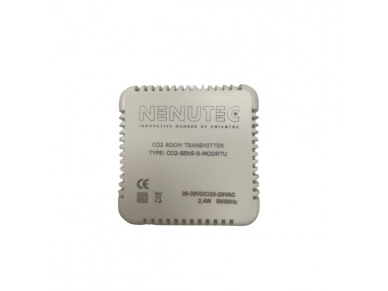

    NENUTEC CO2-SENS-R-MODRTU – kambarinis anglies dioksido (CO2) keitiklis su NDIR jutikliu, analoginiu 0–5 V arba 0–10 V išėjimu ir Modbus RTU ryšiu. Trys LED indikatoriai parodo maitinimą, ryšį ir CO2 lygį spalva, todėl oro būklė matoma ir be valdiklio.

  • Kambarinis CO2 keitiklis | NDIR | 0/400–2000 ppm | 0–5 / 0–10 V | Modbus RTU | 24 VAC/VDC | NENUTEC CO2-SENS-R-MODRTU

    NENUTEC CO2-SENS-R-MODRTU – kambarinis anglies dioksido (CO2) keitiklis su NDIR jutikliu, analoginiu 0–5 V arba 0–10 V išėjimu ir Modbus RTU ryšiu. Trys LED indikatoriai parodo maitinimą, ryšį ir CO2 lygį spalva, todėl oro būklė matoma ir be valdiklio.

    Pagrindinė mintis:
    Kambarinis keitiklis matuoja CO2 ten, kur yra žmonės, ir perduoda reikšmę rekuperatoriui ar pastato automatikai. Analoginis ir Modbus išėjimai viename prietaise leidžia jį naudoti ir paprastam vėdinimo valdymui, ir BMS sistemoje.
    Diapazonas
    0/400–2000 ppm
    Išėjimai
    0–5 V / 0–10 V + Modbus RTU
    Maitinimas
    24 VDC arba 24 VAC
    Indikacija
    3 LED, CO2 lygis spalva

    Veikimo principas

    Keitiklis tvirtinamas ant sienos patalpoje, kvėpavimo zonos aukštyje. Maitinamas 24 VDC arba 24 VAC per apsauginį skiriamąjį transformatorių, laidai jungiami prie varžtinių gnybtų.

    NDIR jutiklis matuoja CO2 kas 5 sekundes, reakcijos laikas T90 – iki 2 minučių. Po įjungimo jutiklis įšyla apie 3 minutes.

    Analoginis išėjimas 0–5 V arba 0–10 V (pasirenkama DIP jungikliu) proporcingas CO2 reikšmei, pvz., 1000 ppm atitinka 5,0 V 0–10 V diapazone. Ta pati reikšmė pasiekiama per RS-485 Modbus RTU.

    Kuo naudingas šis keitiklis?
    Spalvota SENSOR LED indikacija (žalia, geltona, raudona) iš karto parodo patalpoje esantiems žmonėms, kada laikas vėdinti, o tas pats prietaisas valdo vėdinimą automatiškai.

    Techninės specifikacijos

    Prekės tipas Kambarinis CO2 keitiklis (transmiteris)
    Gamintojas / modelis NENUTEC / CO2-SENS-R-MODRTU
    Prekės kodas SKU#165268882518725761
    Matavimo principas NDIR (jutiklio modulis MH-Z19B)
    Matavimo diapazonas 0/400–2000 ppm
    Tikslumas ±(5 % rodmens + 50 ppm)
    Matavimo periodas / reakcija 5 s / T90 < 2 min
    Analoginis išėjimas 0–5 V arba 0–10 V (DIP jungiklis), apkrova > 1 kΩ
    Skaitmeninis ryšys RS-485, Modbus RTU, adresas 1–247
    Ryšio greitis 2400–19200 bps DIP jungikliais, iki 115200 bps programiškai
    Linijos terminatorius 120 Ω, įjungiamas DIP jungikliu
    LED indikacija POWER, LINK, SENSOR (žalia < 800 ppm, geltona 800–1199 ppm, raudona ≥ 1200 ppm)
    Automatinė kalibracija ABC, įjungiama per Modbus (gamykloje išjungta)
    Maitinimas 24 VDC arba 24 VAC per apsauginį skiriamąjį transformatorių
    Srovės suvartojimas tipiškai 30 mA, maks. 100 mA
    Darbo temperatūra 0…+50 °C
    Matmenys 80 × 80 × 20 mm
    Gnybtai varžtiniai, iki 2,5 mm²

    Pagrindinės funkcijos

    • NDIR matavimas – selektyvus CO2, nejautrus kvapams ir LOJ.
    • Analoginis 0–5 / 0–10 V išėjimas – tiesioginis rekuperatoriaus ar EC ventiliatoriaus valdymas.
    • Modbus RTU – CO2 reikšmė ir nustatymai pasiekiami BMS ar SCADA.
    • Spalvota LED indikacija – žmonės patalpoje mato oro būklę be ekrano.
    • ABC kalibracija – ilgalaikis stabilumas patalpose, kurios reguliariai išvėdinamos.

    Kur naudojamas?

    • Biurai ir posėdžių salės
    • Mokyklų klasės ir darželių grupės
    • Viešbučių kambariai
    • Gyvenamieji namai su rekuperacija
    • Sporto ir aktų salės
    • Pastatai su BMS / SCADA valdymu

    Naudojimas pagal poreikį

    Vėdinimo sistemų montuotojui.
    0–10 V signalas jungiamas tiesiai į rekuperatorių, papildomų valdiklių nereikia.
    Automatikos / BMS integratoriui.
    Modbus RTU su adresu ir greičiu DIP jungikliais – greitas paleidimas be programinės įrangos.
    Mokyklos ar biuro administratoriui.
    Spalvota LED indikacija parodo mokiniams ir darbuotojams, kada atidaryti langą.

    Praktinis panaudojimas

    Jeigu klasėje įrengtas rekuperatorius su 0–10 V įėjimu, DIP jungikliu pasirinkite 0–10 V išėjimą ir prijunkite keitiklį. Per pamoką CO2 kyla, įtampa didėja ir rekuperatorius didina oro srautą. Kol jis pasiveja, SENSOR LED geltona ar raudona spalva parodo mokytojui, kad verta papildomai išvėdinti.

    Pliusai

    • NDIR matavimas
    • Analoginis ir Modbus išėjimas viename prietaise
    • Spalvota CO2 lygio LED indikacija
    • Nustatymai DIP jungikliais be kompiuterio
    • Maitinimas 24 VDC arba 24 VAC
    • Kompaktiškas 80 × 80 mm korpusas

    Minusai / ribojimai

    • Diapazonas iki 2000 ppm – netinka šiltnamiams ir fermoms
    • Nėra ekrano su skaitine reikšme
    • Nėra relės išėjimo
    • ABC kalibraciją reikia išjungti patalpose, kuriose CO2 niekada nenukrenta iki lauko lygio

    Saugos ir montavimo pastabos

    • 24 VDC / 24 VAC maitinimą junkite per apsauginį skiriamąjį transformatorių, kaip nurodo gamintojas.
    • Montavimą ir jungimą atlieka kvalifikuotas elektrikas, išjungus maitinimą.
    • Nemontuokite prie langų, durų, oro tiekimo angų ir šildytuvų.
    • DIP jungiklių nustatymai nuskaitomi tik įjungimo metu – pakeitę juos, perkraukite keitiklį.
    • RS-485 linijos gale įjunkite 120 Ω terminatorių, linijai naudokite vytos poros kabelį.
    • Naudokite tik nedulkėtame ore arba neutralių dujų aplinkoje.

    Greitas pasirinkimo gidas

    NDIR
    0/400–2000 ppm
    0–10 V + Modbus
    24 VAC/VDC
    Tinka, kai reikia:
    • valdyti rekuperatorių pagal kambario CO2
    • perduoti CO2 reikšmę į BMS per Modbus
    • parodyti žmonėms oro būklę LED spalva
    Patikrinkite prieš naudojimą:
    • ar turite 24 V maitinimą per skiriamąjį transformatorių
    • ar valdomas įrenginys turi 0–5 V ar 0–10 V įėjimą
    • ar patalpa reguliariai išvėdinama (dėl ABC kalibracijos)
    Svarbus priminimas: keitiklis matuoja ir perduoda CO2 reikšmę, bet nepakeičia darbo saugos dujų detektoriaus ir netinka CO2 virš 2000 ppm.

    DUK

    Kaip pasirinkti 0–5 V ar 0–10 V išėjimą?
    DIP jungikliu Nr. 2, po to keitiklį reikia perkrauti.
    Ką reiškia SENSOR LED spalvos?
    Žalia – iki 800 ppm, geltona – 800–1199 ppm, raudona – nuo 1200 ppm, mirksinti raudona – 2000 ppm ir daugiau.
    Ar galima maitinti 24 VAC?
    Taip, tinka 24 VDC arba 24 VAC per apsauginį skiriamąjį transformatorių.
    Kiek laiko jutiklis įšyla?
    Apie 3 minutes po įjungimo.
    Ar reikia kalibruoti?
    Galima įjungti automatinę ABC kalibraciją per Modbus, jei patalpa reguliariai išvėdinama iki lauko oro lygio.
    Ar galima jungti kelis keitiklius į vieną liniją?
    Taip, Modbus RTU adresas nustatomas nuo 1 iki 247.

    Kambarinis CO2 keitiklis NENUTEC CO2-SENS-R-MODRTU

    Kambarinis NDIR CO2 keitiklis su 0–5 / 0–10 V išėjimu, Modbus RTU ir spalvota LED indikacija. Valdo vėdinimą pagal CO2 biuruose, mokyklose, viešbučiuose ir namuose su rekuperacija.
