Skaitmeninis kanalinis temperatūros ir drėgmės jutiklis su LCD | 0–10 V DC / 4–20 mA

Kodas: SKU#165278098976225941

Pasiteirauti apie prekę

Įkelti į palyginimąPašalinti iš palyginimo Palyginti prekes (0)

Pridėti į Mėgstamas

Kaina 168.43 € su PVM
( 139.20 € be PVM )

Į krepšelį

Skaitmeninis kanalinis jutiklis matuoja oro temperatūrą ir santykinę drėgmę ortakyje, rodo jas LCD ekrane ir perduoda valdikliui 0–10 V DC / 4–20 mA signalu.

Skaitmeninis kanalinis temperatūros ir drėgmės jutiklis su LCD | 0–10 V DC / 4–20 mA

Skaitmeninis kanalinis jutiklis matuoja oro temperatūrą ir santykinę drėgmę ortakyje ir rodo reikšmes LCD ekrane. Pagal tiekėjo duomenis išėjimai – 0–10 V DC / 4–20 mA, tinkami vėdinimo valdikliams ir PLC. Gamintojas nepatvirtintas, todėl tikslius parametrus patikslinkite prieš užsakymą.

Pagrindinė mintis:
Kanalinis jutiklis matuoja tiekiamo ar ištraukiamo oro būklę, todėl valdiklis reaguoja į visos zonos drėgmę, o ne į vieno kampo. LCD leidžia patikrinti rodmenis prie įrenginio be multimetro.

Montavimas
Kanalinis

Ekranas
LCD

Išėjimas
0–10 V DC / 4–20 mA

Matuojama
T ir RH

Ryšio sąsajos ir integracija

0–10 V DC	Įtampos signalas vėdinimo ir HVAC valdikliams.
4–20 mA	Srovės signalas ilgesnėms linijoms ir PLC įėjimams.

Veikimo principas

Jutiklis tvirtinamas ant ortakio flanšu, zondas įkišamas į oro srautą. Prijungiamas maitinimas ir išėjimas į valdiklį.

Jutiklis matuoja temperatūrą ir santykinę drėgmę, rodo jas LCD ekrane ir paverčia analoginiu signalu.

Valdiklis pagal signalą keičia ventiliatorių greitį, įjungia drėkintuvą ar sausintuvą.

Kuo naudingas kanalinis jutiklis su LCD?
Analoginis signalas ir LCD viename korpuse: valdiklis gauna standartinį signalą, o montuotojas iškart mato, ką jutiklis matuoja. Tai pagreitina paleidimą ir gedimų paiešką.

Techninės specifikacijos

Prekės tipas	Kanalinis temperatūros ir drėgmės jutiklis su LCD
Gamintojas / modelis	nepatvirtintas
Montavimas	ortakyje, zondas su flanšu
Matuojami dydžiai	temperatūra ir santykinė drėgmė
Ekranas	LCD
Išėjimai	0–10 V DC / 4–20 mA (pagal tiekėjo duomenis)
Tiekėjo nurodyta drėgmės reikšmė	20–80 % RH (tikėtina – tikslumo, ne matavimo diapazonas)
Tiekėjo nurodyta temperatūros reikšmė	+5…+60 °C (pagal tiekėjo duomenis)

Pagrindinės funkcijos

LCD ekranas – rodmenys matomi vietoje
Analoginis išėjimas – 0–10 V DC / 4–20 mA standartiniams valdikliams
Du dydžiai – temperatūra ir santykinė drėgmė viename prietaise
Kanalinis zondas su flanšu – greitas montavimas ortakyje
Paprastas jungimas – tinka esamiems analoginiams valdiklio įėjimams

Kuo skiriasi nuo panašių?

Sentera DSTHF-3 (22713)	Kanalinis keitiklis su patvirtinta specifikacija – rinkitės, kai reikia dokumentuoto projekto.
LEFOO LFH10 (11907)	Žinomas gamintojas, IP65, 0–100 % RH, išėjimas 4–20 mA / 0–10 V arba RS485 pagal užsakymą.
Kanalinis RH jutiklis 0–5 / 0–10 V (3480)	Matuoja drėgmę, be LCD; šis jutiklis – temperatūra ir drėgmė su ekranu.

Kur naudojamas?

Vėdinimo įrenginių tiekiamo ir ištraukiamo oro ortakiai
Rekuperatoriai
Baseinų ir SPA vėdinimas
Sandėlių ir gamybos patalpų vėdinimas
Šiltnamių oro ruošimas
Serverinių oro kondicionavimas

Naudojimas pagal poreikį

Pradedančiajam.
Prieš jungdami sutikrinkite išėjimo tipą su valdiklio įėjimu: 0–10 V ar 4–20 mA.

Pažengusiam montuotojui.
Zondą įkiškite į ortakio vidurį, tiesioje atkarpoje, toliau nuo drėkintuvo, šildytuvo ir posūkių.

Inžinieriui / projektuotojui.
Projektuojant BMS su dokumentuotais parametrais ar Modbus, rinkitės Sentera DSTHF-3 arba LEFOO LFH10.

Praktinis panaudojimas

Situacija: rekuperatoriaus valdiklis turi laisvą 0–10 V įėjimą, o žiemą bute kaupiasi drėgmė. Sprendimas: į ištraukiamo oro ortakį sumontuojamas kanalinis jutiklis su LCD. Rezultatas: valdiklis pagal drėgmės signalą didina oro kiekį, o montuotojas paleidimo metu rodmenis patikrina LCD ekrane.

Pliusai / privalumai

LCD ekranas – rodmenys vietoje
Analoginis išėjimas 0–10 V DC / 4–20 mA
Temperatūra ir drėgmė viename prietaise
Kanalinis montavimas su flanšu
Paprastas jungimas prie esamų valdiklių

Minusai / ribojimai

Gamintojas ir pilna specifikacija nepatvirtinti
Nėra Modbus – skaitmeninei integracijai rinkitės Sentera DCTHM-2 (22712)
Pavadinime nurodytos 20–80 % RH reikšmės paskirtis neaiški

Saugos ir montavimo pastabos

⚡ Jungimus atlikite atjungę maitinimą.
⚡ Maitinimo įtampą ir gnybtų žymėjimą sutikrinkite su įrenginio etikete prieš jungdami.
Signalo kabelius tieskite atskirai nuo galios kabelių; ilgoms linijoms naudokite ekranuotą kabelį.
Zondo nemontuokite tiesiai už drėkintuvo – lašai ir rūkas iškraipys rodmenis.

Greitas pasirinkimo gidas

Kanalinis

LCD

0–10 V / 4–20 mA

T + RH

Tinka, kai reikia:

analoginio T ir RH signalo valdikliui
rodmenų LCD ekrane
kanalinio montavimo ortakyje
paprasto jungimo be Modbus

Patikrinkite prieš pasirinkimą:

maitinimo įtampą pagal įrenginio etiketę
ar valdiklis priima 0–10 V ar 4–20 mA
ką reiškia tiekėjo nurodytos 20–80 % RH ir +5…+60 °C reikšmės
zondo ilgį pagal ortakio skersmenį

Svarbus priminimas: Tai matavimo jutiklis, ne reguliatorius: relės išėjimo neturi ir pats drėkintuvo ar ventiliatoriaus nevaldo. Projektui su patvirtinta specifikacija rinkitės dokumentuotą Sentera ar LEFOO modelį.

☝ Elsprendimai.eu rekomenduoja:

Sentera DSTHF-3 – Sentera DSTHF-3 – kanalinis keitiklis su patvirtinta specifikacija.
Temperatūros ir drėgmės keitiklis su LCD LEFOO LFH10 – LEFOO LFH10 – IP65 keitiklis su 4–20 mA / 0–10 V / RS485.
0–10 V DC / 4–20 mA – Kambarinis T/RH jutiklis su LCD – tas pats principas patalpos sienai.
Temperatūros ir drėgmės jutiklių pasirinkimo gidas – Temperatūros ir drėgmės jutiklių gidas – greitas visų grupės tipų palyginimas.

DUK

Ką reiškia 20–80 % RH pavadinime?
Tiekėjas šios reikšmės paskirties nenurodo. Dažniausiai taip žymima sritis, kurioje galioja nurodytas tikslumas, o ne matavimo ribos.

Kurį išėjimą rinktis – 0–10 V ar 4–20 mA?
0–10 V paprastesnis trumpoms linijoms iki valdiklio. 4–20 mA atsparesnis trukdžiams ir tinka ilgesnėms linijoms bei PLC.

Ar jutiklis gali pats įjungti drėkintuvą?
Ne. Jis siunčia analoginį signalą, o sprendimą priima valdiklis. Tiesioginiam valdymui reikia higrostato su rele.

Kur ortakyje montuoti zondą?
Tiesioje ortakio atkarpoje, zondo galas – srauto viduryje, toliau nuo drėkintuvų, šildytuvų ir posūkių.

Kam reikalingas LCD ekranas?
Paleidimo ir aptarnavimo metu matote, ką jutiklis matuoja, ir galite palyginti su valdiklio rodmenimis be multimetro.

Ar yra Modbus versija?
Šiame jutiklyje Modbus nenurodytas. Skaitmeninei integracijai rinkitės Sentera DCTHM-2 su Modbus RTU.

Šaltiniai: tiekėjo prekės pavadinimas ir nuotrauka; gamintojo duomenų lapas nerastas. Tikrinta 2026-10-19.

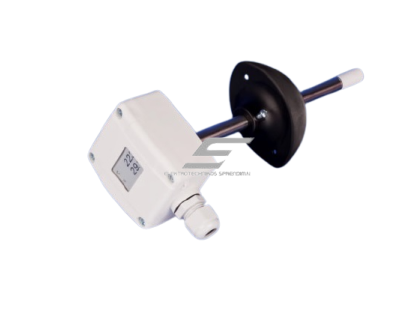

Kanalinis T/RH jutiklis su LCD, 0–10 V / 4–20 mA

Skaitmeninis kanalinis temperatūros ir drėgmės jutiklis su LCD ekranu ir 0–10 V DC / 4–20 mA išėjimu vėdinimo valdikliams. Tinka ortakiams, rekuperatoriams ir oro ruošimo įrenginiams.

Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.

CE sertifikatas – saugumo, kokybės ir atitikties garantija

CE ženklinimas – ką tai reiškia pirkėjui?

CE ženklas reiškia, kad gamintojas deklaruoja, jog gaminys atitinka jam taikomus Europos Sąjungos saugos, sveikatos, aplinkosaugos ir techninius reikalavimus.

Paprastai tariant:
CE ženklinimas parodo, kad produktas gali būti teisėtai parduodamas ir naudojamas Europos Sąjungos rinkoje, jeigu jis naudojamas pagal gamintojo nurodytą paskirtį.

Ką užtikrina CE ženklinimas?

Saugumą – gaminys turi būti saugus naudoti pagal paskirtį.
Atitiktį ES reikalavimams – produktas turi atitikti jam taikomus teisės aktus ir standartus.
Elektromagnetinį suderinamumą – elektros įrenginys neturi trikdyti kitų prietaisų veikimo.
Aplinkosaugos reikalavimus – gaminys turi atitikti taikomus medžiagų naudojimo reikalavimus, pvz., RoHS.
Tinkamumą ES rinkai – produktas gali būti tiekiamas ir naudojamas Europos Sąjungos šalyse.

Ką tai reiškia jums?
Pirkdami CE ženklu pažymėtą gaminį, gaunate produktą, kuris pagal gamintojo deklaraciją atitinka Europos Sąjungoje taikomus saugos ir techninius reikalavimus.

Svarbu žinoti

CE ženklas nėra atskiras kokybės sertifikatas. Tai gamintojo deklaracija, kad gaminys atitinka jam taikomus ES reikalavimus.

Galutinė atitiktis vertinama pagal gamintojo ES atitikties deklaraciją, techninę dokumentaciją ir gaminio ženklinimą.

Pirkėjui naudinga, nes:

produktas atitinka jam taikomus ES normatyvus;
gaminys tinkamas naudoti pagal nurodytą paskirtį;
mažesnė neatitikties ar nesaugaus naudojimo rizika;
tinka buitiniam, komerciniam ar pramoniniam naudojimui, jei tai numatyta gamintojo dokumentacijoje.

Trumpai

CE ženklinimas padeda pirkėjui suprasti, kad gaminys yra skirtas ES rinkai ir pagal gamintojo deklaraciją atitinka būtinus saugos, techninius bei aplinkosaugos reikalavimus.
