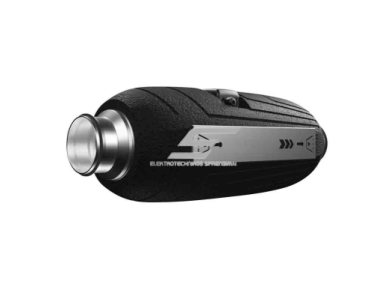

  • Kanalinis mišraus srauto ventiliatorius su garso izoliacija | D150 | 570 m³/h | 50 W | 230 V | 2 greičiai | 694×253×254 mm | IPX4 | juodas | ESLP23486

    Kodas: ESLP23486

    Garso izoliuotas kanalinis mišraus srauto ventiliatorius ESLP23486: Ø150 mm, 2 greičiai, 570 / 415 m³/h, 305 / 225 Pa, 27 / 22 dB(A), 50 W, 230 V, IPX4. Montuojamas ortakyje bet kokioje padėtyje.

  • Kanalinis mišraus srauto ventiliatorius su garso izoliacija | D150 | 570 m³/h | 50 W | 230 V | 2 greičiai | 694×253×254 mm | IPX4 | juodas | ESLP23486

    Kanalinis mišraus srauto ventiliatorius Ø150 mm ortakiams, įmontuotas garsą sugeriančiame korpuse. Du greičiai: iki 570 / 415 m³/h ir iki 305 / 225 Pa, tiekėjo nurodytas triukšmas – 27 / 22 dB(A).

    Pagrindinė mintis:
    Mišraus srauto sparnuotė sukuria didesnį slėgį nei ašinis ventiliatorius, o garso izoliacija slopina sparnuotės ir oro triukšmą. Todėl ventiliatorių galima montuoti arti miegamųjų, biurų ar posėdžių salių, kur vėdinimas turi būti vos girdimas.
    Oro srautas
    570 / 415 m³/h
    Slėgis
    305 / 225 Pa
    Triukšmas
    27 / 22 dB(A)
    Galia / įtampa
    50 W / 230 V

    Veikimo principas

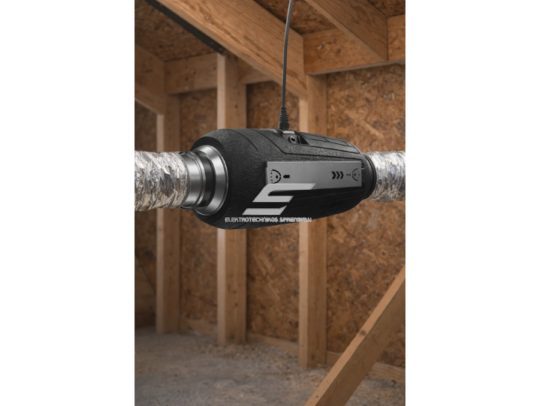

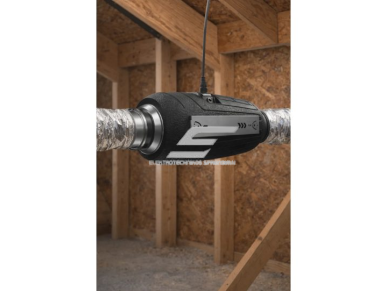

    Ventiliatorius įstatomas tiesiai į Ø150 mm ortakių trasą – oras juda tiesia linija. Montuojamas bet kokioje padėtyje ant laikiklio, maitinimas – 230 V AC, 50 Hz.

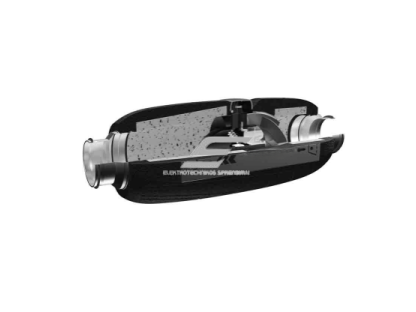

    Įstriža mentelių geometrija pagreitina orą ir ašine, ir radialine kryptimi, todėl ventiliatorius išlaiko didesnį slėgį ilgesnėje trasoje su grotelėmis ar filtrais. Polipropileno korpusas su garsą sugeriančiu užpildu mažina į patalpas sklindantį triukšmą.

    Greitis parenkamas išoriniu jungikliu ar relės kontaktu pagal prijungimo schemą: mažasis – kasdieniam tyliam vėdinimui, didysis – intensyviam režimui.

    Kuo naudingas ESLP23486?
    Tylus kanalinis vėdinimas su dviem darbo režimais be atskiro greičio reguliatoriaus: iki 570 m³/h ir vos 22 dB(A) mažuoju greičiu.

    Techninės specifikacijos

    Prekės tipas Kanalinis mišraus srauto ventiliatorius su garso izoliacija
    Prekės kodas ESLP23486
    Maitinimas 230 V AC, 50 Hz
    Galia 50 W
    Greičiai 2 (didelis / mažas)
    Oro srautas 570 / 415 m³/h
    Slėgis 305 / 225 Pa
    Triukšmas (tiekėjo duomenys) 27 / 22 dB(A)
    Ortakio skersmuo Ø150 mm
    Matmenys (I × P × A) 694×253×254 mm
    Variklis vienfazis
    Korpusas polipropilenas (PP) su garsą sugeriančiu užpildu, juodas
    Apsaugos klasė IPX4
    Montavimas bet kokioje padėtyje, laikiklis
    Kilmės šalis Turkija

    Pagrindinės funkcijos

    • Du greičiai – tylus kasdienis ir intensyvus režimas be papildomo reguliatoriaus.
    • Mišraus srauto sparnuotė – iki 305 Pa slėgis, tinka ilgesnėms trasoms.
    • Garso izoliuotas korpusas – mažesnis triukšmas gyvenamosiose patalpose.

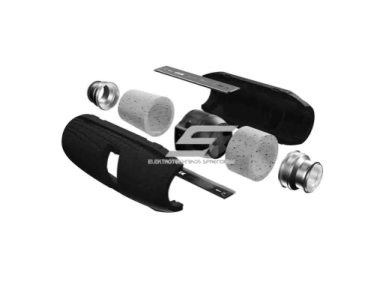

    • Lengvas aptarnavimas – variklio blokas nuimamas neišmontuojant korpuso iš trasos.
    • IPX4 – apsauga nuo vandens purslų.
    • Bet kokia montavimo padėtis – horizontaliai ar vertikaliai ortakyje.

    Kuo skiriasi šios serijos modeliai

    • D100 · 250/180 m³/h – 190/110 Pa · 25/19 dB(A) · 690×233×236 mm
    • D125 · 355/240 m³/h – 190/110 Pa · 23/17 dB(A) · 690×233×236 mm
    • D150 · 570/415 m³/h – 305/225 Pa · 27/22 dB(A) · 694×253×254 mm – šis modelis
    • D160 · 570/415 m³/h – 305/225 Pa · 26/22 dB(A) · 694×253×254 mm

    Kur naudojamas?

    • Miegamieji ir vaikų kambariai
    • Biurai ir posėdžių salės
    • Butų ir namų tiekimo ar ištraukimo sistemos
    • Vonios ir WC ištraukimas per ortakį
    • Viešbučių numeriai
    • Gydymo įstaigų kabinetai
    • Mokymo klasės

    Naudojimas pagal poreikį

    Projektuotojui.
    Abiejų greičių srautas, slėgis ir triukšmas žinomi – lengva parinkti Ø150 mm sistemai.
    Montuotojui.
    Įstatomas tiesiai ortakyje bet kokioje padėtyje, variklis aptarnaujamas neišmontuojant korpuso.
    Namų savininkui.
    Tylus nuolatinis vėdinimas miegamajame ir intensyvus režimas, kai reikia.

    Praktinis panaudojimas

    Jeigu per Ø150 mm ortakį reikia tyliai vėdinti kelias patalpas, tada kasdien ventiliatorius dirba mažuoju greičiu (415 m³/h, 22 dB(A)), o maudantis, gaminant ar susirinkus daugiau žmonių įjungiamas didysis (570 m³/h). Nurodyti srautai be pasipriešinimo – ilgoje trasoje su grotelėmis jie mažesni, todėl palikite našumo rezervą.

    Pliusai

    • Iki 570 m³/h, 2 greičiai
    • Tiekėjo nurodytas triukšmas 27 / 22 dB(A)
    • Iki 305 Pa slėgis
    • Variklio blokas nuimamas
    • IPX4, lengvas PP korpusas
    • Montavimas bet kokioje padėtyje

    Minusai / ribojimai

    • Srautas mažėja didėjant sistemos pasipriešinimui
    • Tiekėjas darbinės oro temperatūros ribų nenurodo – netinka karštam orui ar garams šalinti iš technologinių procesų
    • Nesertifikuotas gaisro dūmų šalinimui
    • Ilgas 694×253×254 mm korpusas – reikia vietos trasoje

    Saugos ir montavimo pastabos

    • Prieš montavimą ir priežiūrą atjunkite maitinimą ir patikrinkite, ar nėra įtampos.
    • Maitinimo grandinėje įrenkite apsaugą nuo perkrovos ir trumpojo jungimo; vonios patalpų grandinę apsaugokite 30 mA nuotėkio srovės rele (RCD).
    • IPX4 – apsauga nuo purslų: drėgnose patalpose laikykitės HD 60364-7-701 zonų reikalavimų.
    • Ventiliatorių tvirtinkite ant tvirto pagrindo laikikliu, ortakius junkite sandariai.
    • Įsiurbimo ir išmetimo angos neturi būti užblokuotos.
    • Prijungimą atlieka kvalifikuotas elektrikas.

    Greitas pasirinkimo gidas

    Ø150 mm
    570 / 415 m³/h
    305 / 225 Pa
    27 / 22 dB(A)
    50 W / 230 V
    IPX4
    Tinka, kai reikia:
    • Tyliai vėdinti gyvenamąsias ar darbo patalpas
    • Tiekimo ar ištraukimo sistemos su Ø150 mm ortakiais
    • Dviejų darbo režimų be atskiro reguliatoriaus
    Patikrinkite prieš naudojimą:
    • Ar ortakio skersmuo Ø150 mm
    • Ar trasoje telpa 694×253×254 mm korpusas
    • Ar pakanka našumo įvertinus ortakių pasipriešinimą
    • Kaip bus perjungiami greičiai (jungiklis ar relė)
    Svarbus priminimas: Ventiliatorius neatgauna šilumos – jis neatstoja rekuperatoriaus, o efektyviausiai dirba, kai našumas ir slėgis atitinka sistemos pasipriešinimą.

    DUK

    Kaip perjungti greičius?
    Išoriniu dviejų padėčių jungikliu ar relės kontaktu; galima valdyti laikmačiu, drėgmės ar CO₂ jutikliu.
    Ar galima montuoti vertikaliai?
    Taip, ventiliatorius gali dirbti bet kokioje padėtyje.
    Kokiam ortakiui tinka ESLP23486?
    Ø150 mm ortakiui.
    Ar tinka vonios ištraukimui?
    Taip, korpusas IPX4, o grandinę apsaugokite 30 mA RCD.
    Ar reikia nuimti ventiliatorių norint aptarnauti variklį?
    Ne, variklio blokas nuimamas neišmontuojant korpuso.
    Ar tinka gaisro dūmų šalinimui?
    Ne, ventiliatorius tam nesertifikuotas.

    Kanalinis mišraus srauto ventiliatorius su garso izoliacija | D150 | 570 m³/h | 50 W | 230 V | 2 greičiai | 694×253×254 mm | IPX4 | juodas | ESLP23486

    ESLP23486 – garso izoliuotas kanalinis mišraus srauto ventiliatorius Ø150 mm: 2 greičiai, 570 / 415 m³/h, 305 / 225 Pa, 27 / 22 dB(A), 50 W, 230 V, IPX4. Tyliam vėdinimui miegamuosiuose, biuruose ir posėdžių salėse.
