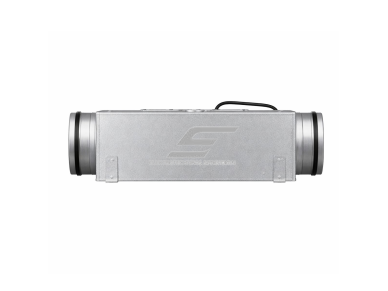

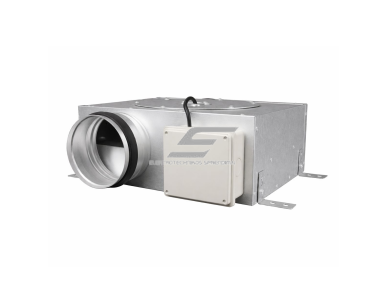

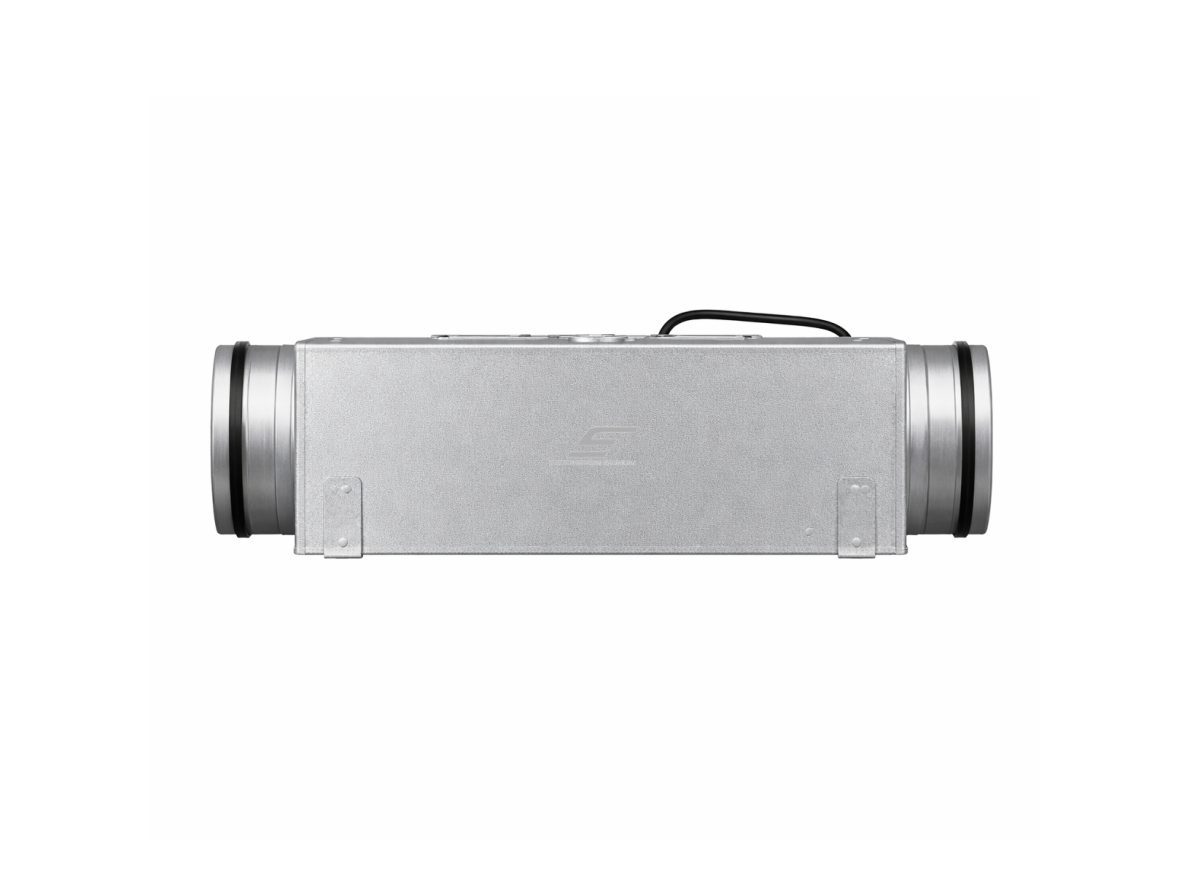

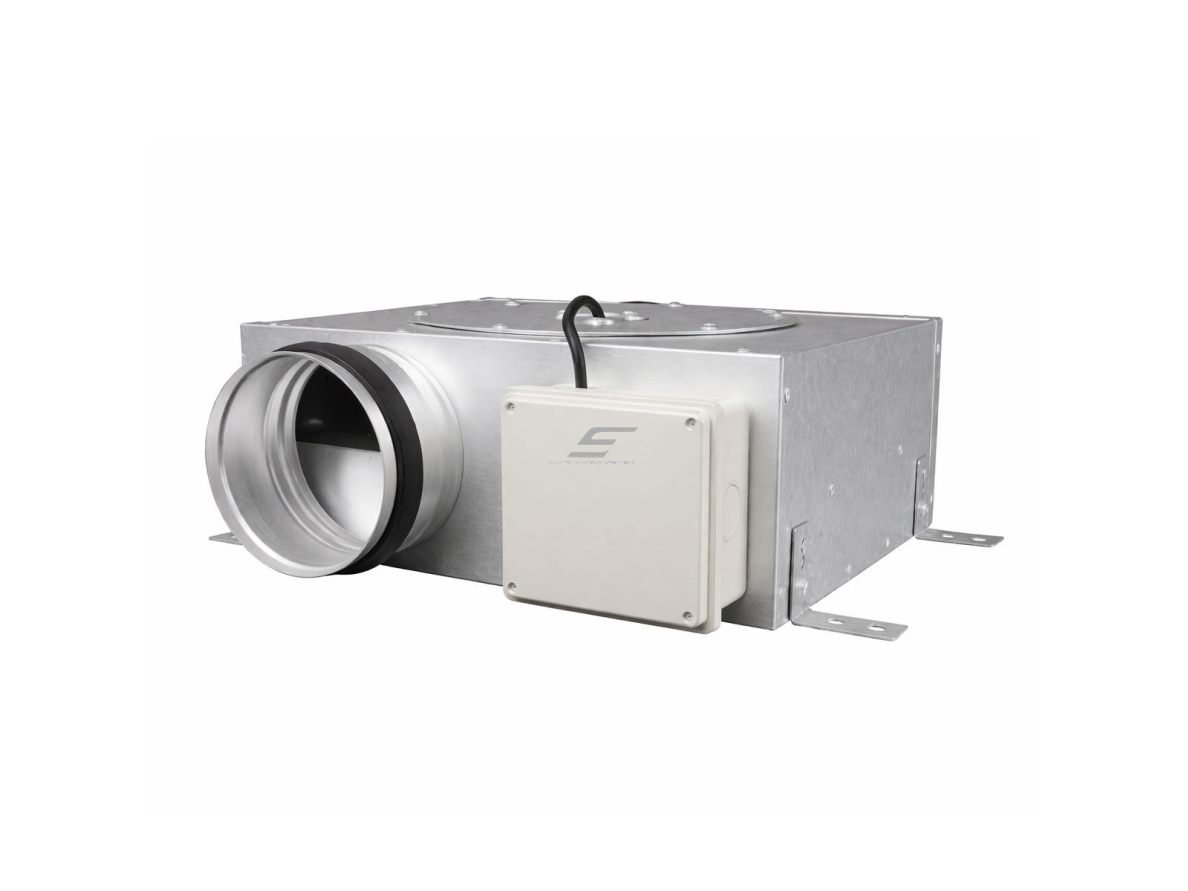

  • Kanalinis išcentrinis ventiliatorius žemo profilio korpuse | D125 | 320 m³/h | 57 W | 230 V | 326 Pa | 341×145×283 mm | cinkuotas plienas | ESLP22880

    Kodas: ESLP22880

    Žemo profilio kanalinis išcentrinis ventiliatorius ESLP22880: Ø125 mm, 320 m³/h, 326 Pa, 57 W, 230 V, 341×145×283 mm. Cinkuoto plieno korpusas, rutuliniai guoliai, šiluminė apsauga, darbas nuo −30 iki +60 °C.

  • Kanalinis išcentrinis ventiliatorius žemo profilio korpuse | D125 | 320 m³/h | 57 W | 230 V | 326 Pa | 341×145×283 mm | cinkuotas plienas | ESLP22880

    Kanalinis išcentrinis ventiliatorius Ø125 mm ortakiams žemo profilio cinkuoto plieno korpuse. 57 W variklis užtikrina iki 320 m³/h oro srautą ir 326 Pa statinį slėgį, o 145 mm aukščio korpusas telpa pakabinamų lubų tarpe.

    Pagrindinė mintis:
    Išcentrinė sparnuotė sukuria aukštą slėgį, todėl ventiliatorius įveikia ilgesnių ortakių, grotelių ir filtrų pasipriešinimą. Variklis su išoriniu rotoriumi, rutuliniais guoliais ir šilumine apsauga – sprendimas ten, kur ortakiams trūksta aukščio.
    Oro srautas
    320 m³/h
    Statinis slėgis
    326 Pa
    Galia / įtampa
    57 W / 230 V
    Aukštis
    145 mm

    Veikimo principas

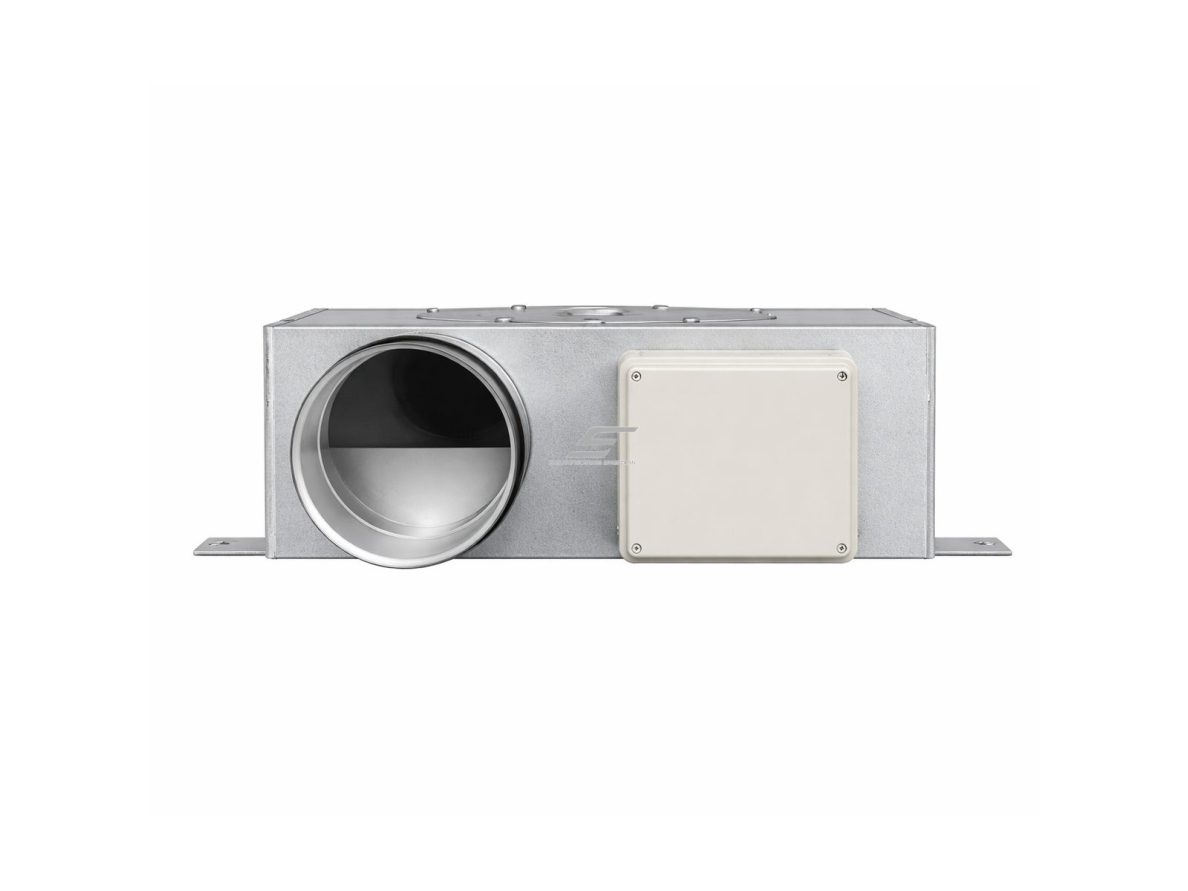

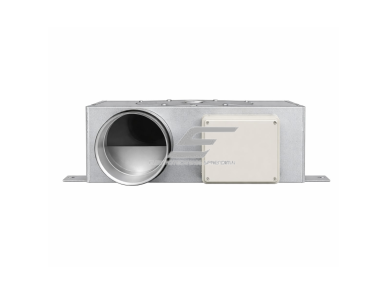

    Ventiliatorius įjungiamas į Ø125 mm ortakių trasą: oras įsiurbiamas per vieną apvalią jungtį ir išpučiamas per priešingą. Tvirtinamas tvirtinimo ausimis bet kokioje padėtyje, jungtyse – guminės tarpinės.

    Variklis sukasi apie 2500 aps./min, vardinė srovė – 0,25 A. Šiluminė apsauga perkaitus variklį išjungia ir atvėsus automatiškai paleidžia. Gnybtai – hermetiškoje gnybtų dėžutėje.

    Greitį galima reguliuoti 230 V tiristoriniu (triakiniu) reguliatoriumi, o darbą automatizuoti laikmačiu, drėgmės ar CO₂ jutikliu.

    Kuo naudingas ESLP22880?
    Aukštas slėgis žemame korpuse: 320 m³/h ir 326 Pa, montuojamas lubų tarpe, kur aukštas kanalinis ventiliatorius netelpa.

    Techninės specifikacijos

    Prekės tipas Kanalinis išcentrinis ventiliatorius žemo profilio korpuse
    Prekės kodas ESLP22880
    Maitinimas 220–240 V, 50 Hz
    Galia 57 W
    Srovė 0,25 A
    Apsukos 2500 aps./min
    Oro srautas 320 m³/h
    Slėgis (statinis) 326 Pa
    Triukšmas 54 dB(A)
    Ortakio skersmuo Ø125 mm
    Matmenys 341×145×283 mm
    Variklis vienfazis, išorinis rotorius, rutuliniai guoliai, šiluminė apsauga su automatiniu paleidimu
    Korpusas cinkuotas plienas, guminės tarpinės jungtyse, hermetiška gnybtų dėžutė
    Darbinė temperatūra nuo −30 iki +60 °C
    Montavimas bet kokioje padėtyje, tvirtinimo ausys
    Kilmės šalis Turkija

    Pagrindinės funkcijos

    • Žemas profilis – tik 145 mm aukščio korpusas telpa lubų tarpe.
    • Aukštas slėgis – iki 326 Pa, įveikia grotelių ir filtrų pasipriešinimą.
    • Rutuliniai guoliai – skirta ilgam darbui bet kokioje padėtyje.
    • Šiluminė apsauga – perkaitus išjungia variklį ir atvėsus paleidžia automatiškai.
    • Sandarios jungtys – guminės tarpinės apvaliose jungtyse.
    • Greičio reguliavimas – suderinamas su 230 V tiristoriniu reguliatoriumi.
    • Nuo −30 iki +60 °C – tinka ir nešildomoms palėpėms.

    Kuo skiriasi šios serijos modeliai

    • D100 · 239 m³/h – 328 Pa · 58 W · 52 dB(A) · 341×145×283 mm
    • D125 · 320 m³/h – 326 Pa · 57 W · 54 dB(A) · 341×145×283 mm – šis modelis

    Kur naudojamas?

    • Pakabinamos lubos ir palėpės
    • Butų ir namų tiekimo ar ištraukimo sistemos
    • Biurai ir parduotuvės
    • Vonios, WC ir virtuvės ištraukimas per ortakį
    • Kavinės ir nedidelės komercinės patalpos
    • Rūsiai ir techninės patalpos

    Naudojimas pagal poreikį

    Projektuotojui.
    Žinomas srautas, statinis slėgis ir 145 mm aukštis – sprendimas, kai Ø125 mm ortakių zonai trūksta aukščio.
    Montuotojui.
    Tvirtinimo ausys, sandarios jungtys ir hermetiška gnybtų dėžutė – greitas įrengimas lubų tarpe.
    Komercinių patalpų savininkui.
    Rutuliniai guoliai ir šiluminė apsauga – ilgas darbas su minimalia priežiūra.

    Praktinis panaudojimas

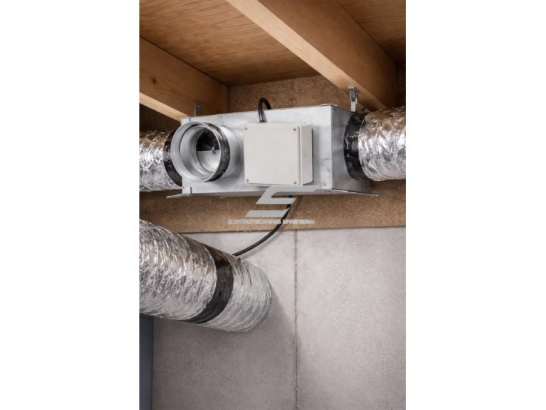

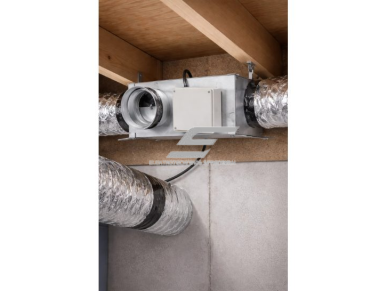

    Jeigu pakabinamų lubų tarpas yra apie 200 mm, o reikia ištraukti orą iš vonios ir virtuvės per Ø125 mm ortakį su grotelėmis, tada 145 mm aukščio ESLP22880 telpa tarpe, o 326 Pa slėgis padeda įveikti trasos pasipriešinimą. Nurodytas 320 m³/h srautas – be pasipriešinimo; palikite priėjimą prie gnybtų dėžutės ir montuokite ant vibraciją slopinančių tarpinių.

    Pliusai

    • Iki 320 m³/h ir 326 Pa
    • Tik 145 mm aukščio
    • Rutuliniai guoliai, šiluminė apsauga
    • Darbas nuo −30 iki +60 °C
    • Cinkuoto plieno korpusas
    • Galima reguliuoti greitį tiristoriniu reguliatoriumi

    Minusai / ribojimai

    • Srautas mažėja didėjant sistemos pasipriešinimui
    • Triukšmas 54 dB(A) – arti miegamųjų verta naudoti duslintuvus
    • Tiekėjas IP klasės nenurodo
    • Neskirtas sprogiai aplinkai ir nesertifikuotas gaisro dūmų šalinimui

    Saugos ir montavimo pastabos

    • Prieš montavimą ir priežiūrą atjunkite maitinimą ir patikrinkite, ar nėra įtampos.
    • Maitinimo grandinėje įrenkite apsaugą nuo perkrovos ir trumpojo jungimo; vonios patalpų grandinę apsaugokite 30 mA nuotėkio srovės rele (RCD).
    • IP klasė nenurodyta – ventiliatorių montuokite ortakyje už drėgnų zonų ribų, laikydamiesi HD 60364-7-701 reikalavimų.
    • Tvirtinkite ant tvirto pagrindo ir palikite priėjimą prie gnybtų dėžutės.
    • Greičio reguliatorių parinkite pagal variklio srovę (0,25 A).
    • Prijungimą atlieka kvalifikuotas elektrikas.

    Greitas pasirinkimo gidas

    Ø125 mm
    320 m³/h
    326 Pa
    57 W / 230 V
    54 dB(A)
    145 mm
    Tinka, kai reikia:
    • Montuoti ventiliatorių pakabinamose lubose
    • Tiekimo ar ištraukimo sistemos su Ø125 mm ortakiais
    • Įveikti grotelių ir filtrų pasipriešinimą
    Patikrinkite prieš naudojimą:
    • Ar ortakio skersmuo Ø125 mm
    • Ar montavimo vietoje telpa 341×145×283 mm korpusas
    • Ar bus priėjimas prie gnybtų dėžutės
    • Ar triukšmo lygis tinkamas šalia esančioms patalpoms
    Svarbus priminimas: Ventiliatorius neatgauna šilumos ir neatstoja rekuperatoriaus; efektyviausiai dirba, kai našumas ir slėgis atitinka sistemos pasipriešinimą.

    DUK

    Kaip reguliuoti greitį?
    Tinka 230 V tiristorinis (triakinis) greičio reguliatorius, parinktas pagal variklio srovę.
    Ar galima montuoti lubų tarpe?
    Taip, 145 mm aukščio korpusas tam ir skirtas – palikite priėjimą aptarnavimui.
    Kokiam ortakiui tinka ESLP22880?
    Ø125 mm ortakiui.
    Ar turi variklio apsaugą?
    Taip, šiluminę apsaugą su automatiniu paleidimu.
    Ar tinka nešildomai palėpei?
    Taip, darbinė temperatūra nuo −30 iki +60 °C.
    Ar tinka gaisro dūmų šalinimui?
    Ne, ventiliatorius tam nesertifikuotas.

    Kanalinis išcentrinis ventiliatorius žemo profilio korpuse | D125 | 320 m³/h | 57 W | 230 V | 326 Pa | 341×145×283 mm | cinkuotas plienas | ESLP22880

    ESLP22880 – žemo profilio kanalinis išcentrinis ventiliatorius Ø125 mm: 320 m³/h, 326 Pa, 57 W, 230 V, 341×145×283 mm, cinkuotas plienas, rutuliniai guoliai ir šiluminė apsauga. Montavimui pakabinamose lubose ir palėpėse.

    Publikuota: 2026-11-13 · Duomenys sutikrinti su tiekėjo specifikacija: 2026-11-13

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
