  • Kanalinis CO2 jutiklis su LCD ekranu | NDIR | iki 0–10000 ppm | 4–20 mA / 0–10 V | Modbus RS485

    Kodas: SKU#1652699831399738

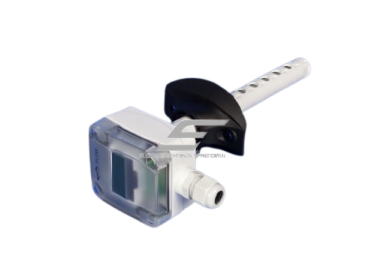

    Kanalinis anglies dioksido (CO2) jutiklis su LCD ekranu matuoja ortakiu tekančio oro CO2 koncentraciją NDIR jutikliu. Matavimo diapazonas pasirenkamas DIP jungikliais iki 0–10 000 ppm, o reikšmė perduodama analoginiu 4–20 mA arba 0–10 V signalu ir Modbus RS485 ryšiu.

  • Kanalinis CO2 jutiklis su LCD ekranu | NDIR | iki 0–10000 ppm | 4–20 mA / 0–10 V | Modbus RS485

    Kanalinis anglies dioksido (CO2) jutiklis su LCD ekranu matuoja ortakiu tekančio oro CO2 koncentraciją NDIR jutikliu. Matavimo diapazonas pasirenkamas DIP jungikliais iki 0–10 000 ppm, o reikšmė perduodama analoginiu 4–20 mA arba 0–10 V signalu ir Modbus RS485 ryšiu.

    Pagrindinė mintis:
    Vienas jutiklis tinka ir biuro vėdinimui, ir gamybos ar žemės ūkio patalpoms: užtenka DIP jungikliais pasirinkti reikiamą diapazoną. LCD ekranas leidžia montuotojui iš karto patikrinti rodmenį ortakyje, nejungiant kompiuterio.
    Diapazonai
    400–2000 / 0–2000 / 0–5000 / 0–10000 ppm
    Išėjimai
    4–20 mA arba 0–10 V
    Ryšys
    Modbus RS485
    Indikacija
    LCD ekranas

    Veikimo principas

    Jutiklio zondas įstatomas į ortakį per tvirtinimo flanšą, korpusas su ekranu lieka ortakio išorėje. Kabeliai įvedami per kabelio įvadą.

    NDIR jutiklis matuoja infraraudonųjų spindulių sugertį, kurią sukelia CO2. Tai selektyvus CO2 matavimas, kurio neiškraipo kvapai ar lakieji organiniai junginiai.

    DIP jungikliais pasirenkamas diapazonas, o išėjimo signalas 4–20 mA arba 0–10 V perduodamas į valdiklį, dažnio keitiklį ar EC ventiliatorių. Lygiagrečiai reikšmę galima nuskaityti per Modbus RS485.

    Kuo naudingas šis jutiklis?
    Platus diapazonas iki 10 000 ppm, du analoginių signalų tipai ir Modbus viename prietaise leidžia tą patį jutiklį naudoti skirtinguose objektuose, nekeičiant modelio.

    Techninės specifikacijos

    Prekės tipas Kanalinis CO2 jutiklis su LCD ekranu
    Prekės kodas SKU#1652699831399738
    Gamintojas nenustatytas (tiekėjo prekė)
    Matavimo principas NDIR (infraraudonųjų spindulių sugertis)
    Matavimo diapazonai 400–2000, 0–2000, 0–5000, 0–10000 ppm (DIP jungikliais)
    Analoginis išėjimas 4–20 mA arba 0–10 VDC
    Skaitmeninis ryšys Modbus RS485
    Ekranas LCD
    Montavimas Kanalinis, su tvirtinimo flanšu

    Pagrindinės funkcijos

    • NDIR matavimas – selektyvus CO2, nejautrus kvapams ir LOJ.
    • Keturi diapazonai – nuo 400–2000 ppm biurui iki 0–10000 ppm gamybai ir žemės ūkiui.
    • 4–20 mA arba 0–10 V – tinka ir PLC įėjimams, ir EC ventiliatoriams.
    • Modbus RS485 – CO2 reikšmė pasiekiama pastato automatikai.
    • LCD ekranas – rodmenį montuotojas patikrina vietoje.

    Kur naudojamas?

    • Biurų ir mokyklų vėdinimo sistemos
    • Rekuperatoriai ir vėdinimo įrenginiai
    • Gamybos cechai ir sandėliai
    • Gyvulininkystės pastatai
    • Šiltnamių ištraukimo ortakiai
    • Pastatai su BMS / SCADA valdymu

    Naudojimas pagal poreikį

    Vėdinimo sistemų montuotojui.
    Ekrane rodmuo matomas iš karto, todėl paleidimas ir patikra greitesni.
    Automatikos integratoriui.
    Galima rinktis analoginį signalą arba Modbus, priklausomai nuo valdiklio.
    Ūkio ar gamybos objekto savininkui.
    Diapazonas iki 10 000 ppm tinka ten, kur CO2 kyla aukščiau nei biure.

    Praktinis panaudojimas

    Jeigu rekuperatorius turi 0–10 V įėjimą, nustatykite jutiklio išėjimą 0–10 V ir diapazoną 0–2000 ppm. Kai patalpose daugėja žmonių ir CO2 kyla, signalas didėja ir rekuperatorius sklandžiai didina oro srautą. Jeigu tas pats jutiklis montuojamas fermoje, užtenka pasirinkti 0–5000 ar 0–10000 ppm diapazoną.

    Pliusai

    • NDIR matavimas
    • 4 pasirenkami diapazonai iki 10 000 ppm
    • Analoginis ir Modbus išėjimas
    • LCD ekranas
    • Kanalinis montavimas su flanšu

    Minusai / ribojimai

    • Gamintojas nenustatytas – tai tiekėjo prekė
    • Tiekėjo duomenyse nenurodyta maitinimo įtampa, tikslumas ir IP klasė – patikslinkite prieš užsakydami
    • Nėra relės išėjimo – ventiliatoriaus tiesiogiai neperjungia
    • Tai valdymo jutiklis, o ne darbo saugos dujų detektorius

    Saugos ir montavimo pastabos

    • Montavimą ir jungimą atlieka kvalifikuotas elektrikas, išjungus maitinimą.
    • Prieš jungdami patikrinkite maitinimo įtampą pagal jutiklio žymėjimą ar instrukciją.
    • Zondą statykite tiesioje ortakio atkarpoje, toliau nuo sklendžių, alkūnių ir vėdinimo įrenginio.
    • Nemontuokite ortakiuose, kuriuose kaupiasi kondensatas, kol nepatikrinta apsaugos klasė.
    • Signalo ir Modbus laidus tieskite ekranuotu kabeliu, atskirai nuo galios kabelių.

    Greitas pasirinkimo gidas

    NDIR
    iki 0–10000 ppm
    4–20 mA / 0–10 V
    Modbus RS485
    Tinka, kai reikia:
    • matuoti CO2 ortakyje
    • reikšmės ir ekrane, ir valdiklyje
    • vieno jutiklio skirtingiems diapazonams
    Patikrinkite prieš naudojimą:
    • maitinimo įtampą ir apsaugos klasę (patikslinkite užsakydami)
    • valdiklio įėjimo tipą: 4–20 mA, 0–10 V ar Modbus
    • ar ortakyje nekaupiasi kondensatas
    Svarbus priminimas: jutiklis perduoda CO2 reikšmę, bet pats įrenginių nevaldo ir nepakeičia darbo saugos dujų detektoriaus.

    DUK

    Kaip pakeisti matavimo diapazoną?
    DIP jungikliais jutiklio viduje, pasirenkant vieną iš keturių diapazonų.
    Ar galima naudoti ir analoginį, ir Modbus išėjimą?
    Jutiklis turi abu ryšio tipus; konkretų jungimą patikslinkite pagal instrukciją.
    Kokio maitinimo reikia?
    Tiekėjo duomenyse įtampa nenurodyta, patikslinkite užsakydami.
    Ar tinka šiltnamiui?
    Diapazonas iki 10 000 ppm tinka, bet prieš montuojant drėgnoje aplinkoje patikslinkite apsaugos klasę.
    Ar ekrane matomas CO2 rodmuo?
    Taip, LCD ekrane rodoma matuojama reikšmė.
    Ar jutiklis gali tiesiogiai įjungti ventiliatorių?
    Ne, jis neturi relės; reikia valdiklio arba įrenginio su analoginiu įėjimu.

    Kanalinis CO2 jutiklis su LCD | NDIR | iki 10 000 ppm

    Kanalinis NDIR CO2 jutiklis su LCD ekranu, keturiais diapazonais iki 10 000 ppm, 4–20 mA arba 0–10 V išėjimu ir Modbus RS485. Tinka vėdinimo, gamybos ir žemės ūkio objektams.
