  • Kanalinis išcentrinis ventiliatorius su EBM varikliu El-Turbo Action 160 | D160 | 700 m³/h | 98 W | 230 V | 450 Pa | cinkuotas plienas | sidabrinis | 009797

    Kodas: 009797
    Barkodas: 4772318303111

    Kanalinis išcentrinis ventiliatorius El-Turbo Action 160 (009797): D160, iki 700 m³/h, 450 Pa, 98 W, 230 V.

  • Kanalinis išcentrinis ventiliatorius su EBM varikliu El-Turbo Action 160 | D160 | 700 m³/h | 98 W | 230 V | 450 Pa | cinkuotas plienas | sidabrinis | 009797

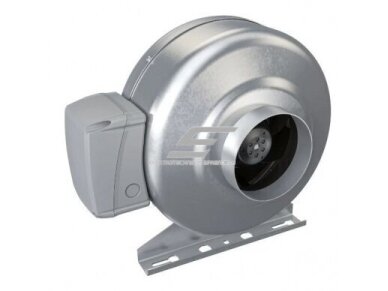

    Apvalių ortakių D160 ventiliatorius: 98 W, 230 V variklis su išoriniu rotoriumi užtikrina iki 700 m³/h oro srautą ir iki 450 Pa slėgį.

    Pagrindinė mintis:
    Cinkuoto plieno korpusas, plastikinė sparnuotė su atgal lenktomis mentėmis, EBM variklis, rutuliniai guoliai ir šiluminė apsauga su automatiniu paleidimu – patikimas sprendimas tiekimo ir ištraukimo sistemoms su filtrais, grotelėmis ir ilgesnėmis ortakių trasomis.
    Oro srautas
    700 m³/h
    Galia / įtampa
    98 W / 230 V
    Slėgis
    450 Pa
    Triukšmas
    59 dB(A)

    Padėsime sureguliuoti greitį ir automatinį valdymą

    Patarsime, kaip reguliuoti šio ventiliatoriaus greitį ir kaip jį automatiškai įjungti ar valdyti pagal patalpos sąlygas – drėgmę, temperatūrą ar CO₂ koncentraciją. Parinksime tinkamą greičio reguliatorių, termostatą, drėgmės ar CO₂ jutiklį ir paaiškinsime, kaip juos prijungti.

    Susisiekite: tel. +370 658 01033 arba el. paštu info@elsprendimai.eu

    Laiške trumpai aprašykite situaciją: patalpos paskirtį ir dydį, ventiliatoriaus modelį ir ką norite valdyti – greitį, drėgmę, temperatūrą ar CO₂.

    Didmeniniai kiekiai: perkant daugiau – specialios kainos. Laiške nurodykite reikiamą kiekį ir pateiksime individualų pasiūlymą.

    Veikimo principas

    Atgal lenktos mentės įsiurbia orą per įėjimo jungtį ir radialiai išstumia jį į korpusą, iš kurio oras juda ta pačia ašimi toliau į ortakį. Tokia konstrukcija sukuria didesnį slėgį nei ašinis ventiliatorius, todėl srautas mažiau krenta dėl filtrų, sklendžių ir alkūnių.

    Variklis sukasi apie 2537 aps./min, vardinė srovė – 0,45 A. Greitį galima tolygiai reguliuoti tiristoriniu (triakiniu) arba autotransformatoriniu reguliatoriumi, o darbą automatizuoti laikmačiu, drėgmės ar CO₂ jutikliu.

    Kuo naudingas šis ventiliatorius?
    Didelis slėgis kompaktiškame korpuse: iki 700 m³/h net ir sistemose su didesniu pasipriešinimu, paprastas montavimas tiesiai į D160 ortakį.

    Techninės specifikacijos

    Prekės tipas Kanalinis išcentrinis ventiliatorius
    Serija El-Turbo Action 160
    Kodas 009797
    Maitinimas 230 V AC, 50 Hz
    Galia 98 W
    Srovė 0,45 A
    Apsukos 2537 aps./min
    Oro srautas iki 700 m³/h
    Slėgis iki 450 Pa
    Triukšmas 59 dB(A)
    Ortakio skersmuo Ø160 mm

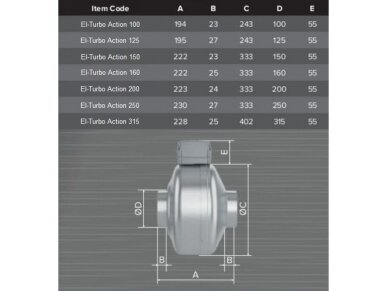

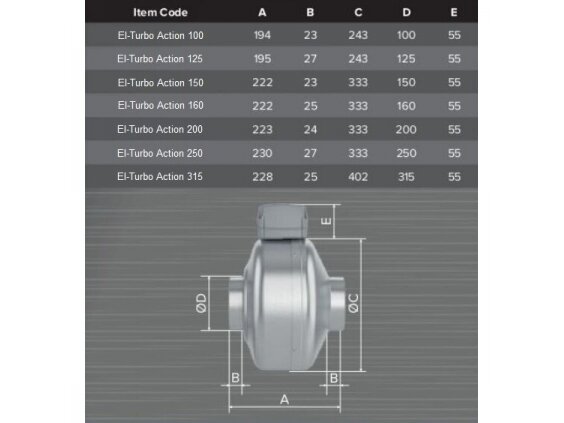

    Matmenys korpusas Ø333 mm, ilgis su jungtimis 222 mm, gnybtų dėžutė +55 mm
    Variklis EBM, su išoriniu rotoriumi, rutuliniai guoliai, šiluminė apsauga su automatiniu paleidimu
    Sparnuotė plastikinė, atgal lenktos mentės
    Korpusas cinkuotas plienas, sidabrinis
    Apsauga IPX4 (elektrinė dalis), IP44 (variklis)
    Montavimas bet kokioje padėtyje, horizontaliai ar vertikaliai
    EAN 4772318303111
    Kilmės šalis Turkija

    Pagrindinės funkcijos

    • Aukštas slėgis – Iki 450 Pa – įveikia filtrų, sklendžių ir ilgų ortakių pasipriešinimą.
    • Tiesioginis montavimas – Jungiamas tiesiai į Ø160 mm apvalų ortakį.
    • Variklio apsauga – Šiluminė apsauga su automatiniu paleidimu, rutuliniai guoliai.
    • Greičio valdymas – Tolygiai reguliuojamas 230 V greičio reguliatoriumi.

    Kur naudojamas?

    • Butų ir namų vėdinimo sistemos
    • Vonios, virtuvės ir techninės patalpos
    • Biurai, parduotuvės, kavinės
    • Tiekimo ir ištraukimo sistemos su filtrais
    • Sandėliai ir dirbtuvės

    Naudojimas pagal poreikį

    Projektuotojui.

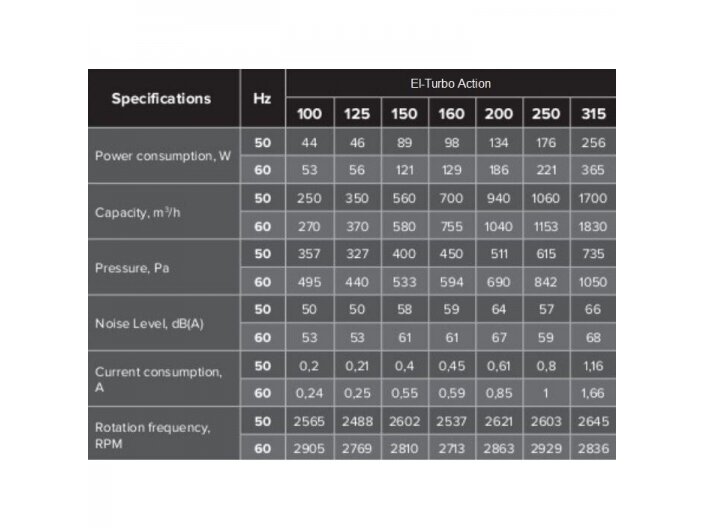

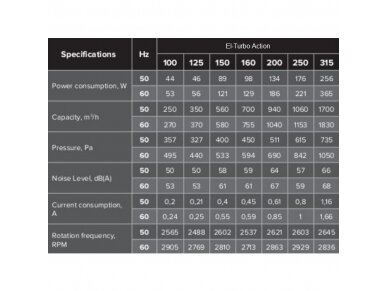

    Aiški našumo, slėgio ir triukšmo lentelė visai serijai.
    Montuotojui.
    Montuojamas tiesiai ortakyje, gnybtų dėžutė išorėje.
    Įmonei.
    Ilgaamžis variklis ir nuolatinis darbas be priežiūros.

    Praktinis panaudojimas

    Nurodytas 700 m³/h srautas pasiekiamas be pasipriešinimo. Ventiliatorių prie ortakių junkite per gumines jungtis ar spaustukus – taip vibracija ir triukšmas nepersiduos į ortakių sistemą.

    Pliusai

    • Iki 700 m³/h ir 450 Pa
    • Jungtis Ø160 mm
    • EBM variklis, rutuliniai guoliai
    • Reguliuojamas greitis

    Minusai / ribojimai

    • Srautas mažėja didėjant sistemos pasipriešinimui
    • Neskirtas sprogiai aplinkai
    • Nesertifikuotas gaisro dūmų šalinimui

    Saugos ir montavimo pastabos

    • Prijungimo darbus atlieka kvalifikuotas specialistas
    • Maitinimo grandinėje įrengiama apsauga nuo perkrovos
    • Ventiliatorius tvirtinamas ant tvirto pagrindo
    • Prieš priežiūrą atjunkite maitinimą
    • Įsiurbimo ir išmetimo angos neturi būti užblokuotos

    Greitas pasirinkimo gidas

    700 m³/h
    98 W / 230 V
    450 Pa
    59 dB(A)
    Tinka, kai reikia:
    • vėdinti gyvenamąsias ar komercines patalpas
    • įrengti tiekimo ar ištraukimo sistemą su Ø160 mm ortakiais
    • įveikti filtrų ir ilgų ortakių pasipriešinimą
    Patikrinkite prieš naudojimą:
    • ar tinka maitinimas 230 V
    • ar ortakio skersmuo yra Ø160 mm
    • ar pakanka našumo ir slėgio jūsų sistemai
    Svarbus priminimas: Ventiliatorius efektyviausiai dirba, kai jo našumas ir slėgis atitinka sistemos pasipriešinimą.

    DUK

    Kaip reguliuoti greitį?
    Tinka 230 V tiristorinis (triakinis) arba autotransformatorinis greičio reguliatorius, parinktas pagal variklio srovę.
    Ar galima montuoti vertikaliai?
    Taip, ventiliatorius gali dirbti bet kokioje padėtyje – horizontaliai ar vertikaliai.
    Ar tinka gaisro dūmų šalinimui?
    Ne, ventiliatorius tam nesertifikuotas.
