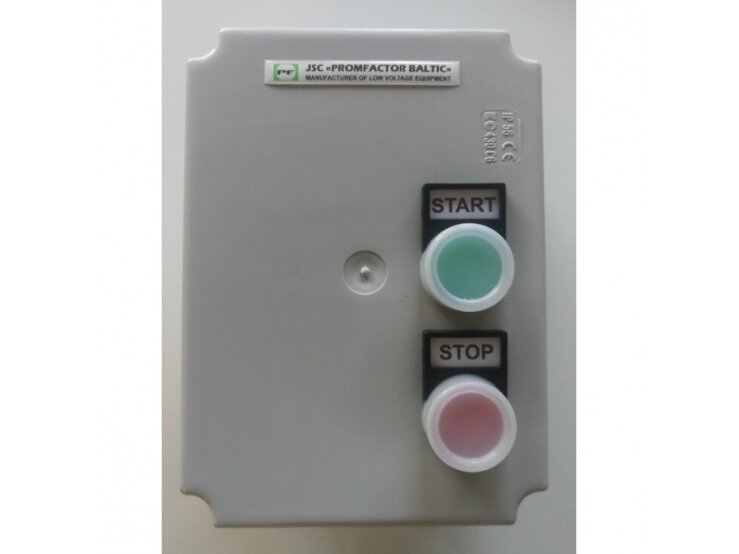

Variklio paleidimo kontaktorius su šilumine rele, dėžute ir valdymo mygtukais | 0,25–15 kW | 0,63–32 A | ~380/400 V | valdymas ~230 V | AC-3 | IP56 | tiesioginis / reversinis | Promfactor Baltic | SKM
Kodas: SKM0150Kaina 51.62 € su PVM( 42.66 € be PVM )Promfactor SKM – variklio paleidikliai su kontaktoriumi, šilumine rele 0,63–32 A ir mygtukais IP56 dėžutėje, 0,25–15 kW; tiesioginiai ir reversiniai variantai.
-
Variklio paleidimo kontaktorius su šilumine rele, dėžute ir valdymo mygtukais | 0,25–15 kW | 0,63–32 A | ~380/400 V | valdymas ~230 V | AC-3 | IP56 | tiesioginis / reversinis | Promfactor Baltic | SKM
Promfactor Baltic SKM serija – variklio paleidikliai dėžutėje: kontaktorius, šiluminė relė ir valdymo mygtukai viename korpuse trifaziams asinchroniniams varikliams nuo 0,25 iki 15 kW. Šiluminės relės diapazonai nuo 0,63–1 A iki 24–32 A; tiesioginio paleidimo variantai SKM0025…SKM1500 ir reversiniai SKM0025R…SKM1500R. Vardinė įtampa ~380/400 V, valdymo grandinė ~230 V, 50/60 Hz, AC-3, IP56.
Pagrindinė mintis:
Vietoje atskiro kontaktoriaus, šiluminės relės, mygtukų posto ir dėžutės – vienas surinktas paleidiklis, kurį tereikia pritvirtinti prie sienos ar mašinos ir prijungti maitinimo bei variklio kabelius. Kodą pasirenkate pagal variklio galią ir vardinę srovę, o reversinis variantas leidžia keisti sukimosi kryptį.Variklio galia
0,25–15 kW (13 dydžių)Šiluminė relė
0,63–1 A … 24–32 AĮtampa / valdymas
~380/400 V / ~230 V, AC-3Korpusas / variantai
IP56; tiesioginis arba reversinis (R)Veikimo principas
Paleidiklis tvirtinamas šalia variklio ar įrenginio, į dėžutę įvedamas trifazis maitinimo ir variklio kabelis. Valdymo grandinė maitinama ~230 V, todėl naudojama viena fazė ir neutralė. Šiluminės relės srovė nustatoma pagal variklio vardinę srovę iš variklio duomenų lentelės.
Paspaudus paleidimo mygtuką, kontaktoriaus ritė įjungia tris galios kontaktus ir variklis paleidžiamas tiesiogiai į tinklą (AC-3). Reversiniame variante (SKM…R) yra du kontaktoriai: vienas jungia variklį tiesiogine, kitas – atbuline kryptimi, sukeisdamas dvi fazes. Esant ilgalaikei perkrovai ar dingus fazei, šiluminė relė įkaista ir savo kontaktu nutraukia ritės grandinę.
Rezultatas – variklis paleidžiamas ir stabdomas mygtukais vietoje, apsaugotas nuo perkrovos, o IP56 dėžutė leidžia montuoti paleidiklį dulkėtose ir drėgnose patalpose.
Kuo naudingas SKM?
Gamykliškai surinktas paleidiklis sutaupo laiko: nereikia parinkti ir derinti kontaktoriaus, šiluminės relės, mygtukų ir korpuso – užtenka pasirinkti kodą pagal variklio galią (0,25–15 kW) ir paleidimo būdą.Techninės specifikacijos
Prekės tipas Variklio paleidiklis dėžutėje (kontaktorius + šiluminė relė + valdymo mygtukai) Gamintojas / serija Promfactor Baltic / SKM Variantai tiesioginis SKM0025…SKM1500, reversinis SKM0025R…SKM1500R Variklio galia 0,25 / 0,37 / 0,55 / 0,75 / 1,1 / 1,5 / 2,2 / 3,0 / 4,0 / 5,5 / 7,5 / 11 / 15 kW Šiluminės relės diapazonai 0,63–1; 1–1,4; 1,3–1,8; 1,7–2,4; 2,2–3,1; 2,8–4; 3,5–5; 4,5–6,5; 6–8,5; 7,5–11; 13–19; 18–25; 24–32 A Vardinė įtampa (Un) ~380/400 V Valdymo grandinės įtampa ~230 V Dažnis 50/60 Hz Naudojimo kategorija AC-3 Elektrinis atsparumas 10⁶ įjungimų Mechaninis atsparumas 10⁷ įjungimų Apsaugos laipsnis IP56 Darbo temperatūra -5…+40 °C Laikymo temperatūra -25…+55 °C Pagrindinės funkcijos
- Tiesioginis variklio paleidimas – kontaktorius jungia trifazį asinchroninį variklį į tinklą (AC-3).
- Reversas (SKM…R) – du kontaktoriai leidžia keisti variklio sukimosi kryptį mygtukais.
- Apsauga nuo perkrovos – šiluminė relė su reguliuojamu diapazonu atjungia variklį esant ilgalaikei perkrovai.
- Valdymo mygtukai korpuse – variklis paleidžiamas ir stabdomas vietoje, nereikia atskiro mygtukų posto.
- Valdymas ~230 V – ritės grandinė maitinama iš fazės ir neutralės.
- IP56 dėžutė – paleidiklis tinka dulkėtoms ir drėgnoms patalpoms.
- 13 galios dydžių – nuo 0,25 iki 15 kW – kodas parenkamas pagal variklio vardinę srovę.
Kur naudojamas?
- Gręžinių, cirkuliaciniai ir drenažo siurbliai
- Ventiliatoriai ir dūmtraukiai ūkiuose bei gamybos patalpose
- Konvejeriai, sraigtiniai transporteriai ir grūdų pakrovimo įranga
- Medžio ir metalo apdirbimo staklės dirbtuvėse
- Kompresoriai ir hidraulinės stotelės
- Vartai, keltuvai, maišyklės – reversiniai variantai
- Žemės ūkio įranga: pašarų ruošimo, mėšlo šalinimo mechanizmai
Naudojimas pagal poreikį
Ūkio ar dirbtuvių elektrikui.
pakanka pasirinkti kodą pagal variklio galią nuo 0,25 iki 15 kW ir pritvirtinti IP56 dėžutę šalia įrenginio.Staklių ir konvejerių montuotojui.
reversiniai SKM…R paleidikliai keičia sukimosi kryptį mygtukais be papildomos schemos surinkimo.Siurblių ir ventiliatorių įrengėjui.
integruota šiluminė relė su 13 srovės diapazonų nuo 0,63–1 A iki 24–32 A apsaugo variklį nuo perkrovos.Praktinis panaudojimas
Jeigu reikia valdyti 3 × 400 V 1,5 kW siurblio variklį, kurio vardinė srovė duomenų lentelėje apie 3,5 A, tada pasirinkite SKM0150 (šiluminė relė 2,8–4 A), relę nustatykite į variklio vardinę srovę ir paleiskite variklį mygtukais iš IP56 dėžutės; jei reikia sukimosi krypties keitimo – SKM0150R.Pritaikymo gidas: kaip naudojamas praktikoje
SKM paleidikliai pritaikomi skirtingiems varikliams – keičiasi tik galios dydis ir paleidimo būdas:
Objektas Kas prijungiama Rezultatas Montuotojo pastaba Gręžinio siurblys 1,1–2,2 kW Trifazis siurblio variklis; SKM0110…SKM0220 Paleidimas mygtukais ir apsauga nuo perkrovos Šiluminę relę nustatykite į variklio vardinę srovę Ventiliatorius ūkyje 0,55–0,75 kW Ventiliatoriaus variklis; SKM0055 / SKM0075 Vietinis valdymas drėgnoje patalpoje IP56 išsaugokite – kabelius įveskite per sandarius riebokšlius Konvejeris ar sraigtas 3–5,5 kW Pavaros variklis; SKM0300R…SKM0550R Galimybė pakeisti judėjimo kryptį Kryptį keiskite tik sustojus varikliui Staklės 7,5–15 kW Pagrindinis staklių variklis; SKM0750…SKM1500 Tiesioginis paleidimas su perkrovos apsauga Patikrinkite, ar tinklas atlaiko tiesioginio paleidimo srovę Vartai ar keltuvas Pavaros variklis; atitinkamas SKM…R Atidarymas / uždarymas mygtukais Galines padėtis apribokite atskirais galiniais jungikliais Kaip parinkti SKM paleidiklį pagal variklio galią
Galia, šiluminės relės srovė, paleidimo būdas Rekomenduojamas modelis 0,25 kW, šiluminė relė 0,63–1 A, tiesioginis SKM0025 (paleidiklis dėžutėje 0,25 kW, 0,63–1 A) 0,37 kW, šiluminė relė 1–1,4 A, tiesioginis SKM0037 (paleidiklis dėžutėje 0,37 kW, 1–1,4 A) 0,55 kW, šiluminė relė 1,3–1,8 A, tiesioginis SKM0055 (paleidiklis dėžutėje 0,55 kW, 1,3–1,8 A) 0,75 kW, šiluminė relė 1,7–2,4 A, tiesioginis SKM0075 (paleidiklis dėžutėje 0,75 kW, 1,7–2,4 A) 1,1 kW, šiluminė relė 2,2–3,1 A, tiesioginis SKM0110 (paleidiklis dėžutėje 1,1 kW, 2,2–3,1 A) 1,5 kW, šiluminė relė 2,8–4 A, tiesioginis SKM0150 (paleidiklis dėžutėje 1,5 kW, 2,8–4 A) 2,2 kW, šiluminė relė 3,5–5 A, tiesioginis SKM0220 (paleidiklis dėžutėje 2,2 kW, 3,5–5 A) 3,0 kW, šiluminė relė 4,5–6,5 A, tiesioginis SKM0300 (paleidiklis dėžutėje 3,0 kW, 4,5–6,5 A) 4,0 kW, šiluminė relė 6–8,5 A, tiesioginis SKM0400 (paleidiklis dėžutėje 4,0 kW, 6–8,5 A) 5,5 kW, šiluminė relė 7,5–11 A, tiesioginis SKM0550 (paleidiklis dėžutėje 5,5 kW, 7,5–11 A) 7,5 kW, šiluminė relė 13–19 A, tiesioginis SKM0750 (paleidiklis dėžutėje 7,5 kW, 13–19 A) 11 kW, šiluminė relė 18–25 A, tiesioginis SKM1100 (paleidiklis dėžutėje 11 kW, 18–25 A) 15 kW, šiluminė relė 24–32 A, tiesioginis SKM1500 (paleidiklis dėžutėje 15 kW, 24–32 A) 0,25 kW, šiluminė relė 0,63–1 A, reversinis SKM0025R (reversinis paleidiklis dėžutėje 0,25 kW, 0,63–1 A) 0,37 kW, šiluminė relė 1–1,4 A, reversinis SKM0037R (reversinis paleidiklis dėžutėje 0,37 kW, 1–1,4 A) 0,55 kW, šiluminė relė 1,3–1,8 A, reversinis SKM0055R (reversinis paleidiklis dėžutėje 0,55 kW, 1,3–1,8 A) 0,75 kW, šiluminė relė 1,7–2,4 A, reversinis SKM0075R (reversinis paleidiklis dėžutėje 0,75 kW, 1,7–2,4 A) 1,1 kW, šiluminė relė 2,2–3,1 A, reversinis SKM0110R (reversinis paleidiklis dėžutėje 1,1 kW, 2,2–3,1 A) 1,5 kW, šiluminė relė 2,8–4 A, reversinis SKM0150R (reversinis paleidiklis dėžutėje 1,5 kW, 2,8–4 A) 2,2 kW, šiluminė relė 3,5–5 A, reversinis SKM0220R (reversinis paleidiklis dėžutėje 2,2 kW, 3,5–5 A) 3,0 kW, šiluminė relė 4,5–6,5 A, reversinis SKM0300R (reversinis paleidiklis dėžutėje 3,0 kW, 4,5–6,5 A) 4,0 kW, šiluminė relė 6–8,5 A, reversinis SKM0400R (reversinis paleidiklis dėžutėje 4,0 kW, 6–8,5 A) 5,5 kW, šiluminė relė 7,5–11 A, reversinis SKM0550R (reversinis paleidiklis dėžutėje 5,5 kW, 7,5–11 A) 7,5 kW, šiluminė relė 13–19 A, reversinis SKM0750R (reversinis paleidiklis dėžutėje 7,5 kW, 13–19 A) 11 kW, šiluminė relė 18–25 A, reversinis SKM1100R (reversinis paleidiklis dėžutėje 11 kW, 18–25 A) 15 kW, šiluminė relė 24–32 A, reversinis SKM1500R (reversinis paleidiklis dėžutėje 15 kW, 24–32 A) Taisyklė: dydį rinkitės pagal variklio vardinę srovę iš duomenų lentelės – ji turi patekti į šiluminės relės reguliavimo diapazoną (galia kW yra orientacinė 3 × 400 V varikliui). Jei variklio kryptis turi būti keičiama, rinkitės reversinį SKM…R variantą.Kada rinktis kitą sprendimą: jei paleidiklį reikia surinkti skyde – pramoniniai kontaktoriai FC serijos su šiluminėmis relėmis FTR; kompaktiškas variklio apsaugos jungiklis – FMP32 serija (pvz., FMP0025, FMP0040), apsauginis gaubtas FMP32 BF-1 IP55 (BF1); atskiri valdymo postai – Val serija (Val-2w, Val-3w); tinklo fazių kontrolei – įtampos relė PF-FRV132.Pliusai
- Kontaktorius, šiluminė relė ir mygtukai – vienoje dėžutėje
- 13 dydžių nuo 0,25 iki 15 kW
- Tiesioginiai ir reversiniai variantai
- IP56 korpusas
- AC-3, elektrinis atsparumas 10⁶, mechaninis 10⁷ įjungimų
- Valdymo grandinė ~230 V
Minusai / ribojimai
- Tik tiesioginis paleidimas – sklandžiam paleidimui ar greičio reguliavimui reikia dažnio keitiklio ar švelnaus paleidiklio
- Šiluminės relės diapazonas fiksuotas pagal kodą – keičiantis varikliui gali tekti keisti paleidiklį
- Valdymui reikia neutralės (~230 V)
- Darbo temperatūra -5…+40 °C – lauke esant šalčiui reikia apsaugoto montavimo
Saugos ir montavimo pastabos
- Montuoja ir jungia tik kvalifikuotas elektrikas, atjungus ir patikrinus, kad nėra įtampos.
- Galios grandinė ~380/400 V, valdymo ~230 V – prieš paleidiklį įrenkite trumpojo jungimo apsaugą (automatinį jungiklį ar saugiklius).
- Šiluminę relę nustatykite į variklio vardinę srovę, ne didesnę.
- Reversiniame variante kryptį keiskite tik sustojus varikliui.
- Išsaugokite IP56: naudokite tinkamus riebokšlius ir sandariai uždarykite dangtį.
Greitas pasirinkimo gidas
0,25–15 kWŠiluminė relėAC-3IP56ReversasValdymas 230 VTinka, kai reikia:- paleisti ir stabdyti trifazį asinchroninį variklį mygtukais vietoje;
- apsaugoti variklį nuo perkrovos šilumine rele;
- keisti variklio sukimosi kryptį (SKM…R).
Patikrinkite prieš naudojimą:- variklio vardinę srovę – ar ji patenka į šiluminės relės diapazoną;
- ar reikalingas reversas (SKM…R);
- ar valdymo grandinei yra neutralė (~230 V) ir ar įrengta trumpojo jungimo apsauga.
Svarbus priminimas: SKM paleidiklio šiluminė relė saugo variklį nuo perkrovos, bet ne nuo trumpojo jungimo – prieš paleidiklį būtinas automatinis jungiklis arba saugikliai.DUK
Kaip parinkti SKM paleidiklio dydį?
Pagal variklio vardinę srovę iš duomenų lentelės, kuri turi patekti į šiluminės relės diapazoną, pvz., 2,8–4 A atitinka SKM0150.Kuo skiriasi SKM ir SKM…R?
SKM…R yra reversinis paleidiklis su dviem kontaktoriais, leidžiantis keisti variklio sukimosi kryptį.Kokia valdymo grandinės įtampa?
Valdymo grandinės įtampa yra ~230 V, todėl valdymui reikia fazės ir neutralės.Koks dėžutės apsaugos laipsnis?
Dėžutės apsaugos laipsnis yra IP56.Kokios galios variklius galima valdyti?
Serijoje yra 13 dydžių nuo 0,25 iki 15 kW su šiluminėmis relėmis nuo 0,63–1 A iki 24–32 A.Ar paleidiklis apsaugo nuo trumpojo jungimo?
Ne, šiluminė relė saugo nuo perkrovos, todėl prieš paleidiklį reikia automatinio jungiklio ar saugiklių.Variklio paleidimo kontaktorius su šilumine rele, dėžute ir valdymo mygtukais | 0,25–15 kW | 0,63–32 A | ~380/400 V | valdymas ~230 V | AC-3 | IP56 | tiesioginis / reversinis | Promfactor Baltic | SKM
Promfactor Baltic SKM – variklio paleidimo kontaktoriai su šilumine rele, dėžute ir valdymo mygtukais 0,25–15 kW, šiluminė relė 0,63–32 A, ~380/400 V, valdymas ~230 V, AC-3, IP56, tiesioginiai SKM0025–SKM1500 ir reversiniai SKM0025R–SKM1500R – siurbliams, ventiliatoriams, konvejeriams ir staklėms.
Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.GamintojasCE ženklinimas – ką tai reiškia pirkėjui?
CE ženklas reiškia, kad gamintojas deklaruoja, jog gaminys atitinka jam taikomus Europos Sąjungos saugos, sveikatos, aplinkosaugos ir techninius reikalavimus.
Paprastai tariant:
CE ženklinimas parodo, kad produktas gali būti teisėtai parduodamas ir naudojamas Europos Sąjungos rinkoje, jeigu jis naudojamas pagal gamintojo nurodytą paskirtį.Ką užtikrina CE ženklinimas?
- Saugumą – gaminys turi būti saugus naudoti pagal paskirtį.
- Atitiktį ES reikalavimams – produktas turi atitikti jam taikomus teisės aktus ir standartus.
- Elektromagnetinį suderinamumą – elektros įrenginys neturi trikdyti kitų prietaisų veikimo.
- Aplinkosaugos reikalavimus – gaminys turi atitikti taikomus medžiagų naudojimo reikalavimus, pvz., RoHS.
- Tinkamumą ES rinkai – produktas gali būti tiekiamas ir naudojamas Europos Sąjungos šalyse.
Ką tai reiškia jums?
Pirkdami CE ženklu pažymėtą gaminį, gaunate produktą, kuris pagal gamintojo deklaraciją atitinka Europos Sąjungoje taikomus saugos ir techninius reikalavimus.Svarbu žinoti
CE ženklas nėra atskiras kokybės sertifikatas. Tai gamintojo deklaracija, kad gaminys atitinka jam taikomus ES reikalavimus.
Galutinė atitiktis vertinama pagal gamintojo ES atitikties deklaraciją, techninę dokumentaciją ir gaminio ženklinimą.
Pirkėjui naudinga, nes:
- produktas atitinka jam taikomus ES normatyvus;
- gaminys tinkamas naudoti pagal nurodytą paskirtį;
- mažesnė neatitikties ar nesaugaus naudojimo rizika;
- tinka buitiniam, komerciniam ar pramoniniam naudojimui, jei tai numatyta gamintojo dokumentacijoje.
Trumpai
CE ženklinimas padeda pirkėjui suprasti, kad gaminys yra skirtas ES rinkai ir pagal gamintojo deklaraciją atitinka būtinus saugos, techninius bei aplinkosaugos reikalavimus.
