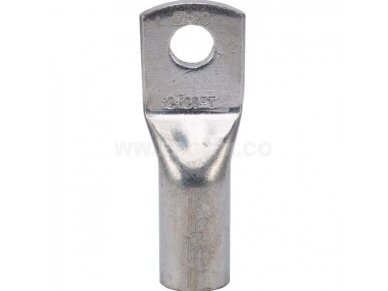

  • Kilpinis antgalis kabeliams | 70mm² | M8 | presuojamas | KDR 70/8

    Kodas: KDR 70/8

    Presuojamas kilpinis antgalis 70 mm² variniam laidininkui, varžtui M8. Kabelio ar laido galui užbaigti ir patikimai prijungti prie gnybto, šynos ar aparato varžto.

  • Kilpinis antgalis kabeliams | 70mm² | M8 | presuojamas | KDR 70/8

    KDR 70/8 – presuojamas kilpinis kabelio antgalis 70 mm² variniam laidininkui su kontaktine anga varžtui M8. Skirtas kabelio ar laido galui užbaigti ir patikimai prijungti prie gnybto, šynos ar aparato varžto.

    Pagrindinė mintis:
    Antgalis parenkamas pagal du dydžius: laidininko skerspjūvį (70 mm²) ir varžto, prie kurio jungiama, dydį (M8). Šio skerspjūvio antgaliai dažniausiai naudojami paskirstymo skyduose, įvaduose, keitikliuose ir akumuliatorių grandinėse. Teisingai užpresuotas antgalis sudaro mechaniškai tvirtą ir mažos varžos jungtį.
    Laidininko skerspjūvis
    70 mm²
    Kontaktinė anga
    M8
    Prijungimas
    presuojamas
    Serija / žymėjimas
    KDR 70/8

    Veikimo principas

    Nuo laidininko nuimama izoliacija tokiu ilgiu, koks yra antgalio vamzdelio gylis, ir gysla iki galo įstumiama į vamzdelį.

    Vamzdelis užpresuojamas presavimo įrankiu su 70 mm² skerspjūviui skirta matrica. Presuojant vamzdelis deformuojamas kartu su gysla – susidaro vientisa jungtis be varžtinio kontakto.

    Kilpinė dalis su anga M8 prisukama prie gnybto ar šynos varžtu, o presavimo vieta izoliuojama termiškai susitraukiančiu vamzdeliu.

    Kuo naudingas KDR 70/8?
    Tikslus skerspjūvio ir varžto derinys (70 mm² / M8) – nereikia platinti angos ar presuoti netinkamo dydžio antgalio, todėl jungtis lieka patikima visą eksploatavimo laiką.

    Techninės specifikacijos

    Prekės tipas Kilpinis presuojamas kabelio antgalis
    Žymėjimas / kodas KDR 70/8
    Serija KDR
    Laidininko skerspjūvis 70 mm²
    Kontaktinė anga (varžtui) M8
    Laidininkas varinis
    Prijungimo būdas presavimas

    Pagrindinės funkcijos

    • Laidininko užbaigimas – 70 mm² gysla sutvirtinama ir neišsišakoja po varžtu.
    • Presuojama jungtis – tvirta mechaninė ir elektrinė jungtis be papildomo varžto ant gyslos.
    • Kontaktinė anga M8 – tiesiogiai tinka M8 varžtui ar smeigei.
    • Serija KDR – vienodo tipo antgaliai visame skerspjūvių ir varžtų diapazone.
    • Lengvas identifikavimas – skerspjūvis ir varžto dydis nurodyti žymėjime KDR 70/8.

    Kur naudojamas?

    • Paskirstymo ir įvadiniai skydai
    • Įžeminimo šynos
    • Keitikliai ir saulės elektrinės
    • Akumuliatorių ir UPS grandinės
    • Variklių ir kompresorių maitinimas
    • Generatorių prijungimas

    Naudojimas pagal poreikį

    Elektrikui montuotojui.
    Vienas aiškus derinys 70 mm² / M8 – mažiau klaidų montuojant skydą.
    Įrenginių remonto meistrui.
    Pakeičiamas pažeistas ar perkaitęs antgalis tokio paties dydžio gaminiu.
    Projektuotojui ir pirkėjui.
    Visa KDR serija – nuo mažų iki didelių skerspjūvių.

    Praktinis panaudojimas

    Jeigu skyde reikia prijungti 70 mm² varinį kabelį prie šynos ar aparato su M8 varžtu, tada naudojamas KDR 70/8: nuimama izoliacija, gysla įstumiama į vamzdelį, užpresuojama 70 mm² matrica ir jungtis izoliuojama termovamzdeliu.

    Pliusai

    • Tikslus skerspjūvio ir varžto derinys
    • Patikima presuota jungtis
    • Tinka variniams laidininkams
    • Vieninga serijos sistema
    • Kompaktiška kilpinė dalis

    Minusai / ribojimai

    • Neizoliuotas – presavimo vietą reikia izoliuoti termovamzdeliu
    • Reikia presavimo įrankio ir tinkamos matricos
    • Netinka aliuminio laidininkams – jiems naudojami bimetaliniai antgaliai
    • Netinkamo skerspjūvio antgalis nesudarys patikimos jungties

    Saugos ir montavimo pastabos

    • Montuoti tik atjungus įtampą ir patikrinus, kad jos nėra
    • Naudoti 70 mm² skerspjūviui skirtą matricą
    • Gyslą įstumti iki vamzdelio galo, nepalikti išlindusių vielučių
    • Neužpresuoti kelių laidų viename antgalyje, jei tai nenumatyta
    • Varžtą priveržti įrenginio gamintojo nurodytu momentu
    • Po montavimo patikrinti, ar jungtis neįkaista apkrovos metu

    Greitas pasirinkimo gidas

    70 mm²
    M8
    presuojamas
    KDR
    variui
    Tinka, kai reikia:
    • užbaigti 70 mm² varinį laidininką
    • prijungti prie M8 varžto ar smeigės
    • patvarios presuotos jungties skyde ar įrenginyje
    Patikrinkite prieš naudojimą:
    • ar laidininko skerspjūvis tiksliai 70 mm²
    • ar gnybto varžtas M8
    • ar turite tinkamą presavimo įrankį ir matricą
    • ar laidininkas varinis (aliuminiui – bimetaliniai antgaliai)
    Svarbus priminimas: Antgalis nepakeičia jungties izoliavimo – presavimo vietą uždenkite termiškai susitraukiančiu vamzdeliu.

    DUK

    Kaip parinkti kilpinį antgalį?
    Pagal laidininko skerspjūvį (70 mm²) ir varžto dydį (M8) – abu turi sutapti.
    Ar tinka aliuminio kabeliui?
    Ne – aliuminio laidininkams naudojami bimetaliniai (Al/Cu) antgaliai.
    Kokiu įrankiu presuoti?
    Presavimo replėmis ar hidrauliniu presu su 70 mm² matrica.
    Ar galima prisukti prie didesnio varžto?
    Ne – anga M8 skirta tik M8 varžtui; kitam varžtui rinkitės kitą antgalį.
    Ar reikia izoliuoti?
    Taip – antgalis neizoliuotas, presavimo vietą uždenkite termovamzdeliu.
    Kuo skiriasi T ir TCD serijos?
    TCD serija pagaminta pagal DIN 46235; T – kita šios grupės serija. Abi presuojamos ir skirtos variniams laidininkams.

    Kilpinis antgalis kabeliams | 70mm² | M8 | presuojamas | KDR 70/8

    KDR 70/8 – presuojamas kilpinis kabelio antgalis 70 mm² M8 variniams laidininkams užbaigti ir prijungti prie skydų, šynų ir įrenginių gnybtų.
