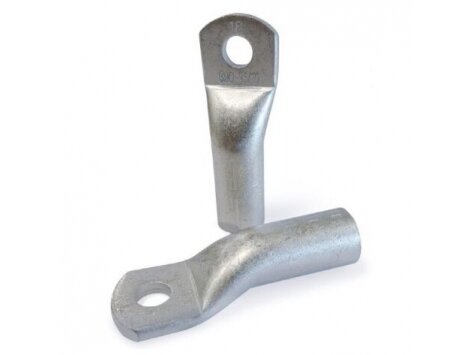

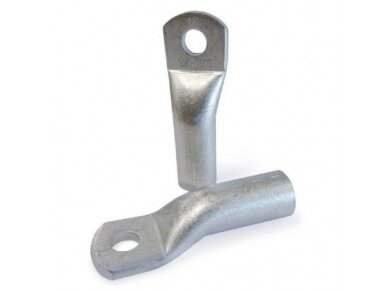

  • Kilpinis antgalis kabeliams | 16mm² | M10 | presuojamas | TCD-16/10 | DIN 46235 | 005340

    Kodas: 005340
    Barkodas: 8435157377095

    TCD kabelio antgalis, pagamintas iš elektrolitinio vario su alavuota apdaila, pagerinančia elektrinį kontaktą.

  • Kilpinis antgalis kabeliams | 16mm² | M10 | presuojamas | TCD-16/10 | DIN 46235 | 005340

    TCD-16/10 – presuojamas kilpinis kabelio antgalis 16 mm² variniam laidininkui su kontaktine anga varžtui M10. Pagamintas pagal DIN 46235 – tai standartizuotas presuojamų antgalių variniams laidininkams tipas. Skirtas kabelio ar laido galui užbaigti ir patikimai prijungti prie gnybto, šynos ar aparato varžto.

    Pagrindinė mintis:
    Antgalis parenkamas pagal du dydžius: laidininko skerspjūvį (16 mm²) ir varžto, prie kurio jungiama, dydį (M10). Šio skerspjūvio antgaliai dažniausiai naudojami paskirstymo skyduose, įvaduose, keitikliuose ir akumuliatorių grandinėse. Teisingai užpresuotas antgalis sudaro mechaniškai tvirtą ir mažos varžos jungtį.
    Laidininko skerspjūvis
    16 mm²
    Kontaktinė anga
    M10
    Prijungimas
    presuojamas
    Serija / žymėjimas
    TCD-16/10 (DIN 46235)

    Veikimo principas

    Nuo laidininko nuimama izoliacija tokiu ilgiu, koks yra antgalio vamzdelio gylis, ir gysla iki galo įstumiama į vamzdelį.

    Vamzdelis užpresuojamas presavimo įrankiu su 16 mm² skerspjūviui skirta matrica (DIN 46235 antgaliams naudojamos šešiakampės matricos). Presuojant vamzdelis deformuojamas kartu su gysla – susidaro vientisa jungtis be varžtinio kontakto.

    Kilpinė dalis su anga M10 prisukama prie gnybto ar šynos varžtu, o presavimo vieta izoliuojama termiškai susitraukiančiu vamzdeliu.

    Kuo naudingas TCD-16/10?
    Tikslus skerspjūvio ir varžto derinys (16 mm² / M10) – nereikia platinti angos ar presuoti netinkamo dydžio antgalio, todėl jungtis lieka patikima visą eksploatavimo laiką.

    Techninės specifikacijos

    Prekės tipasKilpinis presuojamas kabelio antgalis
    Žymėjimas / kodasTCD-16/10 / 005340
    SerijaTCD
    Laidininko skerspjūvis16 mm²
    Kontaktinė anga (varžtui)M10
    Laidininkasvarinis
    Prijungimo būdaspresavimas
    StandartasDIN 46235

    Pagrindinės funkcijos

    • Laidininko užbaigimas – 16 mm² gysla sutvirtinama ir neišsišakoja po varžtu.
    • Presuojama jungtis – tvirta mechaninė ir elektrinė jungtis be papildomo varžto ant gyslos.
    • Kontaktinė anga M10 – tiesiogiai tinka M10 varžtui ar smeigei.
    • DIN 46235 – standartizuoti matmenys, todėl lengva parinkti presavimo matricą.
    • Lengvas identifikavimas – skerspjūvis ir varžto dydis nurodyti žymėjime TCD-16/10.

    Kur naudojamas?

    • Paskirstymo ir įvadiniai skydai
    • Įžeminimo šynos
    • Keitikliai ir saulės elektrinės
    • Akumuliatorių ir UPS grandinės
    • Variklių ir kompresorių maitinimas
    • Generatorių prijungimas

    Naudojimas pagal poreikį

    Elektrikui montuotojui.
    Vienas aiškus derinys 16 mm² / M10 – mažiau klaidų montuojant skydą.
    Įrenginių remonto meistrui.
    Pakeičiamas pažeistas ar perkaitęs antgalis tokio paties dydžio gaminiu.
    Projektuotojui ir pirkėjui.
    DIN 46235 žymėjimas leidžia tiksliai įrašyti antgalį į specifikaciją.

    Praktinis panaudojimas

    Jeigu skyde reikia prijungti 16 mm² varinį kabelį prie šynos ar aparato su M10 varžtu, tada naudojamas TCD-16/10: nuimama izoliacija, gysla įstumiama į vamzdelį, užpresuojama 16 mm² matrica ir jungtis izoliuojama termovamzdeliu.

    Pliusai

    • Tikslus skerspjūvio ir varžto derinys
    • Patikima presuota jungtis
    • Tinka variniams laidininkams
    • Standartizuotas DIN 46235
    • Kompaktiška kilpinė dalis

    Minusai / ribojimai

    • Neizoliuotas – presavimo vietą reikia izoliuoti termovamzdeliu
    • Reikia presavimo įrankio ir tinkamos matricos
    • Netinka aliuminio laidininkams – jiems naudojami bimetaliniai antgaliai
    • Netinkamo skerspjūvio antgalis nesudarys patikimos jungties

    Saugos ir montavimo pastabos

    • Montuoti tik atjungus įtampą ir patikrinus, kad jos nėra
    • Naudoti 16 mm² skerspjūviui skirtą matricą
    • Gyslą įstumti iki vamzdelio galo, nepalikti išlindusių vielučių
    • Neužpresuoti kelių laidų viename antgalyje, jei tai nenumatyta
    • Varžtą priveržti įrenginio gamintojo nurodytu momentu
    • Po montavimo patikrinti, ar jungtis neįkaista apkrovos metu

    Greitas pasirinkimo gidas

    16 mm²
    M10
    presuojamas
    TCD DIN 46235
    variui
    Tinka, kai reikia:
    • užbaigti 16 mm² varinį laidininką
    • prijungti prie M10 varžto ar smeigės
    • patvarios presuotos jungties skyde ar įrenginyje
    Patikrinkite prieš naudojimą:
    • ar laidininko skerspjūvis tiksliai 16 mm²
    • ar gnybto varžtas M10
    • ar turite tinkamą presavimo įrankį ir matricą
    • ar laidininkas varinis (aliuminiui – bimetaliniai antgaliai)
    Svarbus priminimas: Antgalis nepakeičia jungties izoliavimo – presavimo vietą uždenkite termiškai susitraukiančiu vamzdeliu.

    DUK

    Kaip parinkti kilpinį antgalį?
    Pagal laidininko skerspjūvį (16 mm²) ir varžto dydį (M10) – abu turi sutapti.
    Ar tinka aliuminio kabeliui?
    Ne – aliuminio laidininkams naudojami bimetaliniai (Al/Cu) antgaliai.
    Kokiu įrankiu presuoti?
    Presavimo replėmis ar hidrauliniu presu su 16 mm² matrica.
    Ar galima prisukti prie didesnio varžto?
    Ne – anga M10 skirta tik M10 varžtui; kitam varžtui rinkitės kitą antgalį.
    Ar reikia izoliuoti?
    Taip – antgalis neizoliuotas, presavimo vietą uždenkite termovamzdeliu.
    Kas yra DIN 46235?
    Tai standartas presuojamiems antgaliams variniams laidininkams su nustatytais matmenimis.

    Kilpinis antgalis kabeliams | 16mm² | M10 | presuojamas | TCD-16/10 | DIN 46235 | 005340

    TCD-16/10 – presuojamas kilpinis kabelio antgalis 16 mm² M10 pagal DIN 46235 variniams laidininkams užbaigti ir prijungti prie skydų, šynų ir įrenginių gnybtų.

    Publikuota: 2026-11-12 · Parametrai pagal tiekėjo specifikaciją: 2026-11-12

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
