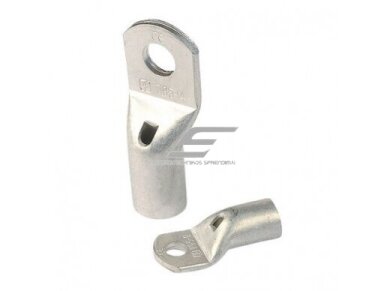

  • Kilpinis antgalis kabeliams | 185mm² | M10 | presuojamas | T-185/10 | 010800

    Kodas: 010800

    Kabelio antgalis presuojamas.

  • Kilpinis antgalis kabeliams | 185mm² | M10 | presuojamas | T-185/10 | 010800

    T-185/10 – presuojamas kilpinis kabelio antgalis 185 mm² variniam laidininkui su kontaktine anga varžtui M10. Skirtas kabelio ar laido galui užbaigti ir patikimai prijungti prie gnybto, šynos ar aparato varžto.

    Pagrindinė mintis:
    Antgalis parenkamas pagal du dydžius: laidininko skerspjūvį (185 mm²) ir varžto, prie kurio jungiama, dydį (M10). Didelio skerspjūvio antgaliai naudojami galios kabeliams prie transformatorių, kirtiklių, šynų ir įvadinių aparatų. Teisingai užpresuotas antgalis sudaro mechaniškai tvirtą ir mažos varžos jungtį.
    Laidininko skerspjūvis
    185 mm²
    Kontaktinė anga
    M10
    Prijungimas
    presuojamas
    Serija / žymėjimas
    T-185/10

    Veikimo principas

    Nuo laidininko nuimama izoliacija tokiu ilgiu, koks yra antgalio vamzdelio gylis, ir gysla iki galo įstumiama į vamzdelį.

    Vamzdelis užpresuojamas presavimo įrankiu su 185 mm² skerspjūviui skirta matrica. Presuojant vamzdelis deformuojamas kartu su gysla – susidaro vientisa jungtis be varžtinio kontakto.

    Kilpinė dalis su anga M10 prisukama prie gnybto ar šynos varžtu, o presavimo vieta izoliuojama termiškai susitraukiančiu vamzdeliu.

    Kuo naudingas T-185/10?
    Tikslus skerspjūvio ir varžto derinys (185 mm² / M10) – nereikia platinti angos ar presuoti netinkamo dydžio antgalio, todėl jungtis lieka patikima visą eksploatavimo laiką.

    Techninės specifikacijos

    Prekės tipasKilpinis presuojamas kabelio antgalis
    Žymėjimas / kodasT-185/10 / 010800
    SerijaT
    Laidininko skerspjūvis185 mm²
    Kontaktinė anga (varžtui)M10
    Laidininkasvarinis
    Prijungimo būdaspresavimas

    Pagrindinės funkcijos

    • Laidininko užbaigimas – 185 mm² gysla sutvirtinama ir neišsišakoja po varžtu.
    • Presuojama jungtis – tvirta mechaninė ir elektrinė jungtis be papildomo varžto ant gyslos.
    • Kontaktinė anga M10 – tiesiogiai tinka M10 varžtui ar smeigei.
    • Serija T – vienodo tipo antgaliai visame skerspjūvių ir varžtų diapazone.
    • Lengvas identifikavimas – skerspjūvis ir varžto dydis nurodyti žymėjime T-185/10.

    Kur naudojamas?

    • Transformatorinės ir skirstyklos
    • Kirtikliai ir galios jungikliai
    • Šynų sistemos
    • Didelės galios įvadai
    • Generatorių ir kompensavimo įrenginių prijungimas
    • Pramonės įmonių galios grandinės

    Naudojimas pagal poreikį

    Elektrikui montuotojui.
    Vienas aiškus derinys 185 mm² / M10 – mažiau klaidų montuojant skydą.
    Įrenginių remonto meistrui.
    Pakeičiamas pažeistas ar perkaitęs antgalis tokio paties dydžio gaminiu.
    Projektuotojui ir pirkėjui.
    Visa T serija – nuo mažų iki didelių skerspjūvių.

    Praktinis panaudojimas

    Jeigu skyde reikia prijungti 185 mm² varinį kabelį prie šynos ar aparato su M10 varžtu, tada naudojamas T-185/10: nuimama izoliacija, gysla įstumiama į vamzdelį, užpresuojama 185 mm² matrica ir jungtis izoliuojama termovamzdeliu.

    Pliusai

    • Tikslus skerspjūvio ir varžto derinys
    • Patikima presuota jungtis
    • Tinka variniams laidininkams
    • Vieninga serijos sistema
    • Kompaktiška kilpinė dalis

    Minusai / ribojimai

    • Neizoliuotas – presavimo vietą reikia izoliuoti termovamzdeliu
    • Reikia presavimo įrankio ir tinkamos matricos
    • Netinka aliuminio laidininkams – jiems naudojami bimetaliniai antgaliai
    • Netinkamo skerspjūvio antgalis nesudarys patikimos jungties

    Saugos ir montavimo pastabos

    • Montuoti tik atjungus įtampą ir patikrinus, kad jos nėra
    • Naudoti 185 mm² skerspjūviui skirtą matricą
    • Gyslą įstumti iki vamzdelio galo, nepalikti išlindusių vielučių
    • Neužpresuoti kelių laidų viename antgalyje, jei tai nenumatyta
    • Varžtą priveržti įrenginio gamintojo nurodytu momentu
    • Po montavimo patikrinti, ar jungtis neįkaista apkrovos metu

    Greitas pasirinkimo gidas

    185 mm²
    M10
    presuojamas
    T
    variui
    Tinka, kai reikia:
    • užbaigti 185 mm² varinį laidininką
    • prijungti prie M10 varžto ar smeigės
    • patvarios presuotos jungties skyde ar įrenginyje
    Patikrinkite prieš naudojimą:
    • ar laidininko skerspjūvis tiksliai 185 mm²
    • ar gnybto varžtas M10
    • ar turite tinkamą presavimo įrankį ir matricą
    • ar laidininkas varinis (aliuminiui – bimetaliniai antgaliai)
    Svarbus priminimas: Antgalis nepakeičia jungties izoliavimo – presavimo vietą uždenkite termiškai susitraukiančiu vamzdeliu.

    DUK

    Kaip parinkti kilpinį antgalį?
    Pagal laidininko skerspjūvį (185 mm²) ir varžto dydį (M10) – abu turi sutapti.
    Ar tinka aliuminio kabeliui?
    Ne – aliuminio laidininkams naudojami bimetaliniai (Al/Cu) antgaliai.
    Kokiu įrankiu presuoti?
    Presavimo replėmis ar hidrauliniu presu su 185 mm² matrica.
    Ar galima prisukti prie didesnio varžto?
    Ne – anga M10 skirta tik M10 varžtui; kitam varžtui rinkitės kitą antgalį.
    Ar reikia izoliuoti?
    Taip – antgalis neizoliuotas, presavimo vietą uždenkite termovamzdeliu.
    Kuo skiriasi T ir TCD serijos?
    TCD serija pagaminta pagal DIN 46235; T – kita šios grupės serija. Abi presuojamos ir skirtos variniams laidininkams.

    Kilpinis antgalis kabeliams | 185mm² | M10 | presuojamas | T-185/10 | 010800

    T-185/10 – presuojamas kilpinis kabelio antgalis 185 mm² M10 variniams laidininkams užbaigti ir prijungti prie skydų, šynų ir įrenginių gnybtų.
