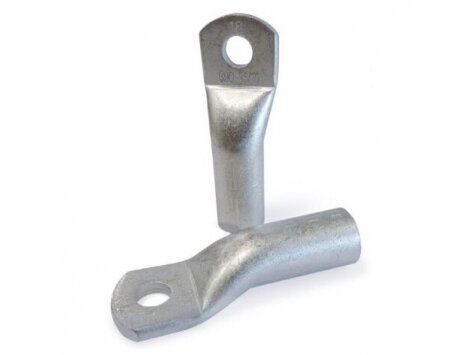

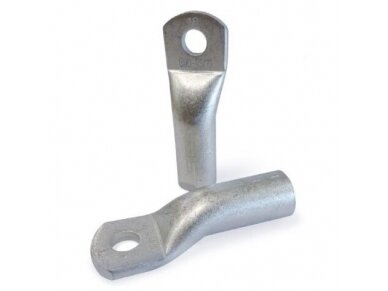

Kilpinis antgalis kabeliams | 185mm² | M16 | presuojamas | TCD-185/16 | DIN 46235 | 005830
Kodas: 005830Kaina 10.32 € su PVM( 8.53 € be PVM )TCD kabelio antgalis, pagamintas iš elektrolitinio vario su alavuota apdaila, pagerinančia elektrinį kontaktą.
-
Kilpinis antgalis kabeliams | 185mm² | M16 | presuojamas | TCD-185/16 | DIN 46235 | 005830
TCD-185/16 – presuojamas kilpinis kabelio antgalis 185 mm² variniam laidininkui su kontaktine anga varžtui M16. Pagamintas pagal DIN 46235 – tai standartizuotas presuojamų antgalių variniams laidininkams tipas. Skirtas kabelio ar laido galui užbaigti ir patikimai prijungti prie gnybto, šynos ar aparato varžto.
Pagrindinė mintis:
Antgalis parenkamas pagal du dydžius: laidininko skerspjūvį (185 mm²) ir varžto, prie kurio jungiama, dydį (M16). Didelio skerspjūvio antgaliai naudojami galios kabeliams prie transformatorių, kirtiklių, šynų ir įvadinių aparatų. Teisingai užpresuotas antgalis sudaro mechaniškai tvirtą ir mažos varžos jungtį.Laidininko skerspjūvis
185 mm²Kontaktinė anga
M16Prijungimas
presuojamasSerija / žymėjimas
TCD-185/16 (DIN 46235)Veikimo principas
Nuo laidininko nuimama izoliacija tokiu ilgiu, koks yra antgalio vamzdelio gylis, ir gysla iki galo įstumiama į vamzdelį.
Vamzdelis užpresuojamas presavimo įrankiu su 185 mm² skerspjūviui skirta matrica (DIN 46235 antgaliams naudojamos šešiakampės matricos). Presuojant vamzdelis deformuojamas kartu su gysla – susidaro vientisa jungtis be varžtinio kontakto.
Kilpinė dalis su anga M16 prisukama prie gnybto ar šynos varžtu, o presavimo vieta izoliuojama termiškai susitraukiančiu vamzdeliu.
Kuo naudingas TCD-185/16?
Tikslus skerspjūvio ir varžto derinys (185 mm² / M16) – nereikia platinti angos ar presuoti netinkamo dydžio antgalio, todėl jungtis lieka patikima visą eksploatavimo laiką.Techninės specifikacijos
Prekės tipas Kilpinis presuojamas kabelio antgalis Žymėjimas / kodas TCD-185/16 / 005830 Serija TCD Laidininko skerspjūvis 185 mm² Kontaktinė anga (varžtui) M16 Laidininkas varinis Prijungimo būdas presavimas Standartas DIN 46235 Pagrindinės funkcijos
- Laidininko užbaigimas – 185 mm² gysla sutvirtinama ir neišsišakoja po varžtu.
- Presuojama jungtis – tvirta mechaninė ir elektrinė jungtis be papildomo varžto ant gyslos.
- Kontaktinė anga M16 – tiesiogiai tinka M16 varžtui ar smeigei.
- DIN 46235 – standartizuoti matmenys, todėl lengva parinkti presavimo matricą.
- Lengvas identifikavimas – skerspjūvis ir varžto dydis nurodyti žymėjime TCD-185/16.
Kur naudojamas?
- Transformatorinės ir skirstyklos
- Kirtikliai ir galios jungikliai
- Šynų sistemos
- Didelės galios įvadai
- Generatorių ir kompensavimo įrenginių prijungimas
- Pramonės įmonių galios grandinės
Naudojimas pagal poreikį
Elektrikui montuotojui.
Vienas aiškus derinys 185 mm² / M16 – mažiau klaidų montuojant skydą.Įrenginių remonto meistrui.
Pakeičiamas pažeistas ar perkaitęs antgalis tokio paties dydžio gaminiu.Projektuotojui ir pirkėjui.
DIN 46235 žymėjimas leidžia tiksliai įrašyti antgalį į specifikaciją.Praktinis panaudojimas
Jeigu skyde reikia prijungti 185 mm² varinį kabelį prie šynos ar aparato su M16 varžtu, tada naudojamas TCD-185/16: nuimama izoliacija, gysla įstumiama į vamzdelį, užpresuojama 185 mm² matrica ir jungtis izoliuojama termovamzdeliu.Pliusai
- Tikslus skerspjūvio ir varžto derinys
- Patikima presuota jungtis
- Tinka variniams laidininkams
- Standartizuotas DIN 46235
- Kompaktiška kilpinė dalis
Minusai / ribojimai
- Neizoliuotas – presavimo vietą reikia izoliuoti termovamzdeliu
- Reikia presavimo įrankio ir tinkamos matricos
- Netinka aliuminio laidininkams – jiems naudojami bimetaliniai antgaliai
- Netinkamo skerspjūvio antgalis nesudarys patikimos jungties
Saugos ir montavimo pastabos
- Montuoti tik atjungus įtampą ir patikrinus, kad jos nėra
- Naudoti 185 mm² skerspjūviui skirtą matricą
- Gyslą įstumti iki vamzdelio galo, nepalikti išlindusių vielučių
- Neužpresuoti kelių laidų viename antgalyje, jei tai nenumatyta
- Varžtą priveržti įrenginio gamintojo nurodytu momentu
- Po montavimo patikrinti, ar jungtis neįkaista apkrovos metu
Greitas pasirinkimo gidas
185 mm²M16presuojamasTCD DIN 46235variuiTinka, kai reikia:- užbaigti 185 mm² varinį laidininką
- prijungti prie M16 varžto ar smeigės
- patvarios presuotos jungties skyde ar įrenginyje
Patikrinkite prieš naudojimą:- ar laidininko skerspjūvis tiksliai 185 mm²
- ar gnybto varžtas M16
- ar turite tinkamą presavimo įrankį ir matricą
- ar laidininkas varinis (aliuminiui – bimetaliniai antgaliai)
Svarbus priminimas: Antgalis nepakeičia jungties izoliavimo – presavimo vietą uždenkite termiškai susitraukiančiu vamzdeliu.DUK
Kaip parinkti kilpinį antgalį?
Pagal laidininko skerspjūvį (185 mm²) ir varžto dydį (M16) – abu turi sutapti.Ar tinka aliuminio kabeliui?
Ne – aliuminio laidininkams naudojami bimetaliniai (Al/Cu) antgaliai.Kokiu įrankiu presuoti?
Presavimo replėmis ar hidrauliniu presu su 185 mm² matrica.Ar galima prisukti prie didesnio varžto?
Ne – anga M16 skirta tik M16 varžtui; kitam varžtui rinkitės kitą antgalį.Ar reikia izoliuoti?
Taip – antgalis neizoliuotas, presavimo vietą uždenkite termovamzdeliu.Kas yra DIN 46235?
Tai standartas presuojamiems antgaliams variniams laidininkams su nustatytais matmenimis.Kilpinis antgalis kabeliams | 185mm² | M16 | presuojamas | TCD-185/16 | DIN 46235 | 005830
TCD-185/16 – presuojamas kilpinis kabelio antgalis 185 mm² M16 pagal DIN 46235 variniams laidininkams užbaigti ir prijungti prie skydų, šynų ir įrenginių gnybtų.
