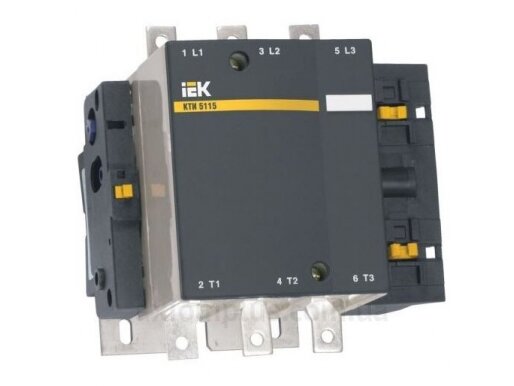

Kontaktorius | 1NE | 3P | 75kW | 150A | 230V | IEK | КTI-5115 115A 75kW

KTI serijos elektromagnetiniai kontaktoriai skirti naudoti valdymo grandinėse trifaziams asinchroniniams elektros varikliams su voverės narvelio rotoriumi įjungti ir sustabdyti elektros tinkluose, kurių vardinė įtampa yra iki 660 V AC. įjungti ir išjungti kitas elektros instaliacijas: apšvietimo, šildymo įrenginius ir įvairias indukcines apkrovas. Jie naudojami ventiliatoriuose, siurbliuose, krosnyse, viršutiniuose kranuose ir automatinio perjungimo sistemose (ATS).

Specifikacijos
Nominali valdymo grandinės maitinimo įtampa Us AC 50 Hz: 230 V
Nominali darbo srovė, ty 400 V: 150 A
Pagalbinės grandinės jungties tipas: varžtinė jungtis
Pagalbinių atvirų NE kontaktų normų skaičius: 1
Nominali kintamosios srovės įtampa Ue: 230; 400; 660 colių
Nominali izoliacijos įtampa Ui: 1000 V
Nominali impulsinė įtampa: 8 kV
Įprastinė šilumos srovė Ith esant AC-1: 250 A
Nominali galia esant AC-3 230 V: 40,0 kW
Nominali galia esant AC-3 400 V: 75,0 kW
Nominali galia esant AC-3 660 V: 100,0 kW
Maksimali trumpalaikė apkrova: 1200 A
Sąlyginė trumpojo jungimo srovė, Inc: 10000 A
Apsauga nuo viršsrovės - gG saugiklis: 250 A
Išsklaidyta galia esant AC AC-3: 8 W
Išsklaidyta galia esant Ie AC-1: 12 W
Sukimo momentas: 18 Nm
Dviguba padanga - kiekvieno dydžio: 25x3 mm
Metrinio varžto skersmuo: 8mm
Valdymo įtampos diapazonai veikiant Uc: 0,8 ... 1,1
Valdymo įtampos diapazonai atleidus Uc: 0,35 ... 0,55
Atsakymo laikas uždarant: 23 ... 35 ms
Atsakymo laikas atidarius: 5 ... 15 ms
Komutacinis nusidėvėjimas esant AC-1: 0,5 milijono ciklų
Komutacinis nusidėvėjimas esant AC-3: 0,8 milijono ciklų
Vielos skerspjūvis su įvorė: 120 mm²
Lankstus 1 arba 2 laidas: 1 ... 4 mm²
Kantaktų ilgaamžiškumas(nusidėvėjimas)  atsparumas dilimui: 1,0 mln. Vienkartinių ciklų
Lankstus kabelis su 1 laido įvorė: 1 ... 4 mm²
Lankstus kabelis su 2 laidų kabelio galu: 1 ... 1,25 mm²
Standus kabelis be pakreiptų 1 arba 2 laidų: 1 ... 4 mm²
Papildomų kontaktų skaičius: 1
Apsaugos laipsnis - IP: IP00
Montavimo tipas: montavimo plokštė / lenta
Klimato versija: UHL3
Darbinė temperatūra: -45 ... + 55 ° C
Plotis: 163,5 mm
Aukštis: 170,0 mm
Papildomas kaištis - vardinė įtampa Un AC: ≤ 660 V
Papildoma kaištis - nustatyta izoliacijos įtampa Ui: 660 V
Papildomas kontaktas - terminio atsparumo srovė: 10 A
Papildomas kontaktas - apsauga nuo viršsrovės - gG saugiklis: 10 A
Papildoma pratęsimas - maksimali trumpalaikė apkrova: 100 A
Papildomas kontaktas - Izoliacijos varža:> 10 mOhm
Valdymo įtampos tipas: kintamas (kintamasis)
Polių skaičius: 3
Pertraukiamasis režimas: 120 darbo ciklų per valandą
Papildomas kaištis - priveržimo momentas: 1,2 nm
Veiklos parametrai
Tarnavimo laikas, metai: 10
Garantijos laikotarpis, metai: 3
