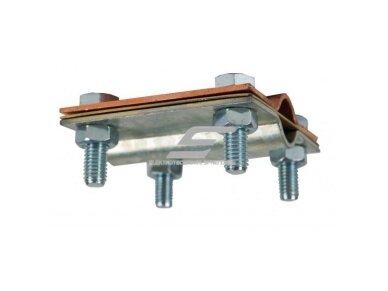

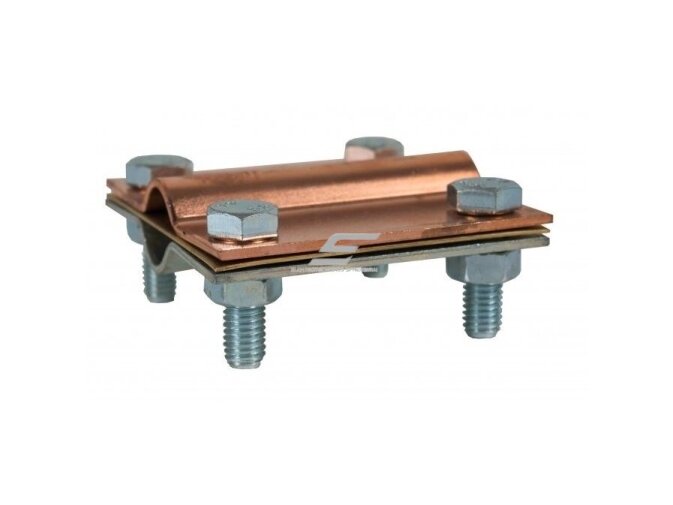

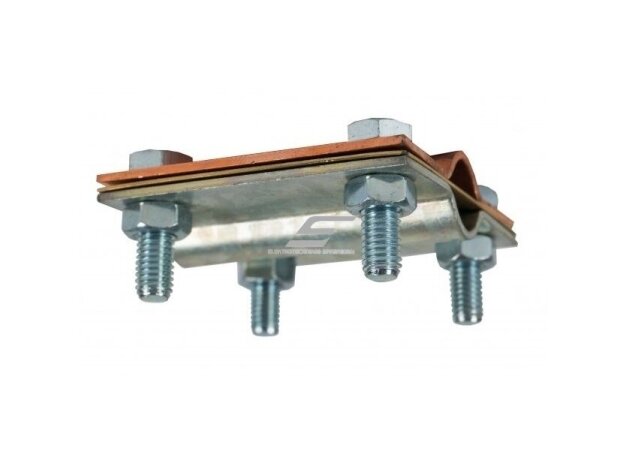

Kryžminė jungtis sujungti 17,2mm elektrodą su juosta iki 40mm pločio ir 8-10mm viela | MJV845

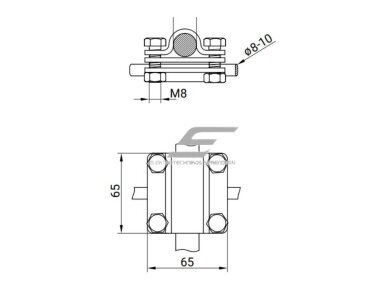

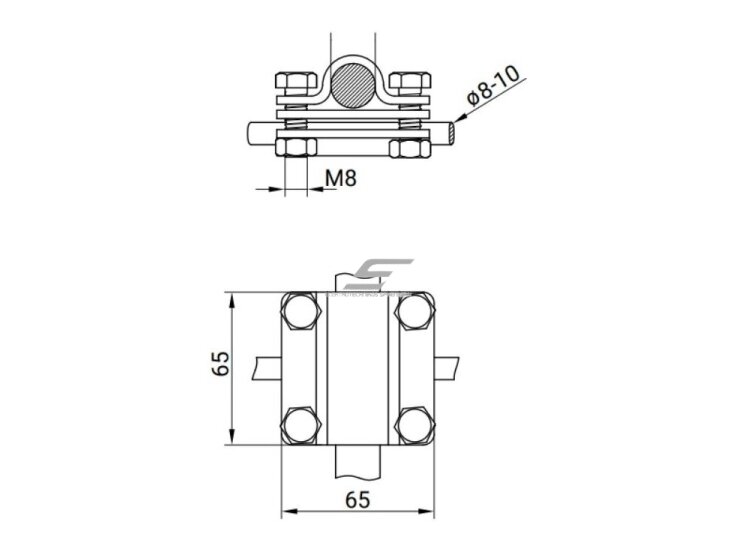

Techninės specifikacijos

• Produkto tipas: kryžminė įžeminimo jungtis
• Paskirtis: įžeminimo elektrodų sujungimas su viela arba juosta
• Medžiaga: variuotas plienas / nerūdijantis plienas V2A (coppered) / cinkuotas plienas (St/Zn)
• Tinka įžeminimo elektrodui: iki Rd17,2 mm diametro
• Tinka apvaliam laidininkui: Rd8-10 mm
• Tinka plokščiam laidininkui: iki 40 mm pločio
• Konstrukcija: kryžminė (leidžia jungti skirtingų tipų laidininkus)
• Atsparumas: korozijai, atmosferos poveikiui
• Suderinamumas: variuotas plienas, cinkuotas plienas, aliuminio lydiniai
• Montavimas: varžtinis suveržimas

Funkcijos

• Patikimas elektros kontaktas: Užtikrina stabilų ir mažos varžos sujungimą tarp įžeminimo elektrodo ir laidininko, kas būtina efektyviam srovės nuvedimui.
• Universalus laidininkų sujungimas: Leidžia jungti: variuotą strypą su viela (Rd8-10 mm), variuotą strypą su juosta (iki 40 mm), skirtingų tipų metalinius elementus
• Apsauga nuo galvaninės korozijos: Speciali konstrukcija ir medžiagų derinys leidžia jungti skirtingus metalus nesukeliant galvaninių porų, taip išvengiant spartesnio oksidacijos proceso.
• Tvirtas mechaninis sujungimas: Varžtinė konstrukcija užtikrina stabilų prispaudimą net ilgalaikėje eksploatacijoje, esant vibracijai ar temperatūrų pokyčiams.
• Atsparumas aplinkos poveikiui: Tinka naudoti lauko sąlygomis – atspari drėgmei, temperatūros svyravimams ir agresyviai aplinkai.

Naudojimas

• Buitiniam vartotojui: Naudojama individualių namų įžeminimo sistemose, kai reikia sujungti įžeminimo strypą su laidu ar juosta. Padeda užtikrinti saugią elektros instaliaciją ir apsaugą nuo įtampos nuotėkio ar žaibo poveikio.
• Elektromontuotojui: Kasdienis komponentas įrengiant įžeminimo kontūrus, jungiant strypus su laidininkais, montuojant žaibosaugos sistemas ar atliekant rekonstrukcijas. Lengvas montavimas ir universalumas taupo laiką objekte.
• Inžinieriui / projektuotojui: Svarbi dalis projektuojant patikimas įžeminimo sistemas, kai reikia užtikrinti skirtingų metalų suderinamumą, ilgaamžiškumą ir mažą kontaktinę varžą.
• Pramonės objektams: Plačiai naudojama: žaibosaugos sistemose, pramoniniuose įžeminimo tinkluose, energetikos infrastruktūroje, telekomunikacijų objektuose.

Pliusai

• Universalus – tinka strypui, vielai ir juostai
• Leidžia jungti skirtingus metalus
• Tvirtas ir patikimas mechaninis sujungimas
• Ilgaamžis sprendimas lauko sąlygoms
• Maža kontaktinė varža – efektyvus įžeminimas
• Paprastas ir greitas montavimas
• Atsparus aplinkos poveikiui

Minusai

• Reikia tiksliai parinkti pagal laidininko diametrą ir juostos plotį
• Netinkamai suveržus gali sumažėti kontakto kokybė
• Reikalinga periodinė patikra ilgalaikėse sistemose (kaip ir visoms įžeminimo jungtims)

Dažniausiai užduodami klausimai (DUK)
1. Ar ši jungtis tinka žaibosaugos sistemoms?

• Taip, ji naudojama žaibosaugos ir įžeminimo sistemose dėl patikimo elektrinio kontakto ir atsparumo aplinkai.

2. Ar galima jungti skirtingus metalus (pvz., variuotą strypą ir cinkuotą vielą)?

• Taip, ši jungtis sukurta taip, kad būtų išvengta galvaninių porų susidarymo, todėl galima saugiai jungti skirtingas medžiagas.

3. Kokio dydžio laidininkams ji tinkama?

Tinka:

• elektrodui iki Rd17,2 mm
• vielai Rd8-10 mm
• juostai iki 40 mm pločio

4. Ar tinka naudoti lauke?

• Taip, jungtis atspari drėgmei, korozijai ir atmosferos poveikiui, todėl pilnai tinkama lauko sąlygoms.
