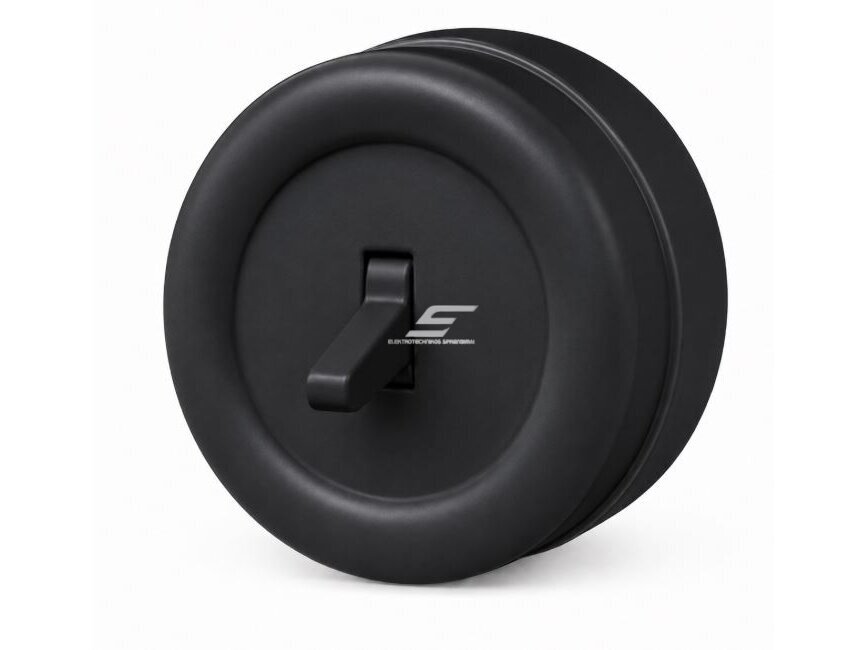

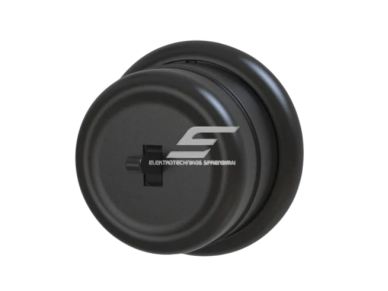

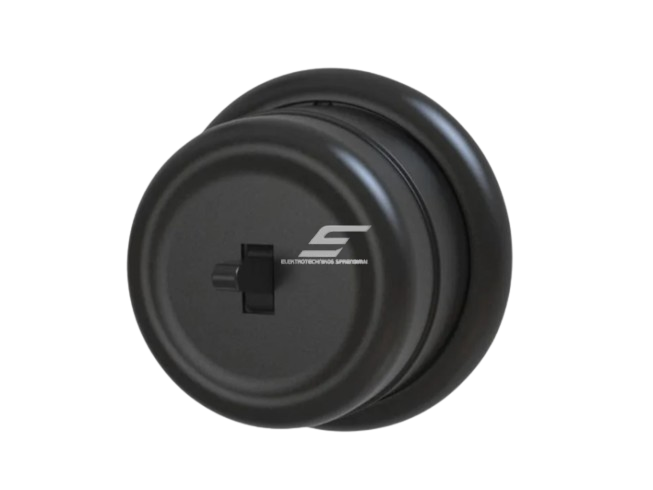

Kryžminis jungiklis | 1 klavišo | 10A | 230V | virštinkinis | plastikinis | retro stiliaus | juodas

Kodas: SM-01-91

Pasiteirauti apie prekę

Įkelti į palyginimąPašalinti iš palyginimo Palyginti prekes (0)

Pridėti į Mėgstamas

Kaina 5.71 € su PVM
( 4.72 € be PVM )

Į krepšelį

Juodas vieno klavišo kryžminis virštinkinis jungiklis skirtas vienos apšvietimo grandinės valdymui iš trijų ar daugiau vietų. Virštinkinis montavimas, apvali forma ir retro stiliaus dizainas leidžia jį lengvai pritaikyti atviroje elektros instaliacijoje, mediniuose namuose, sodybose, lofto ir vintažiniuose interjeruose. Jungiklis pagamintas iš karščiui atsparaus termoplastiko, jo vardinė charakteristika – 10AX, 250 V AC, apsaugos klasė – IP20.

Juodas 1 klavišo kryžminis virštinkinis jungiklis – retro stiliaus, 10AX, 250 V, IP20

Vieno klavišo kryžminis virštinkinis jungiklis skirtas naudoti apšvietimo valdymo schemose, kai tą pačią šviesos grandinę reikia valdyti iš trijų ar daugiau vietų. Kryžminis jungiklis tokioje schemoje montuojamas tarp dviejų perjungiklių ir leidžia papildyti valdymo sistemą dar vienu ar daugiau valdymo taškų.

Jungiklis yra virštinkinis, todėl montuojamas ant sienos paviršiaus ir ypač tinka atvirai elektros instaliacijai. Klasikinė apvali forma ir juoda spalva pritaikyta retro, lofto, vintažiniams ir istorinio charakterio interjerams.

Korpusas pagamintas iš karščiui atsparaus termoplastiko. Jungiklio matmenys: 62 mm skersmuo ir 47 mm aukštis. Elektriniai parametrai – 10AX, 250 V AC, apsaugos klasė – IP20.

Valdymui iš kelių vietų:
Kryžminis jungiklis naudojamas tada, kai vieną apšvietimo grandinę reikia įjungti ir išjungti iš trijų ar daugiau skirtingų vietų. Jis naudojamas kartu su perjungikliais, o ne kaip atskiras paprastas vienpolis jungiklis.

Kryžminio jungiklio paskirtis:
Tokio tipo jungiklis pakeičia dviejų tarpinių laidininkų sujungimo kryptį ir taip leidžia tęsti valdymo grandinę tarp dviejų perjungiklių. Praktikoje jis naudojamas koridoriuose, laiptinėse, didelėse patalpose ir kitose vietose, kur patogu tą patį apšvietimą valdyti iš kelių taškų.

Svarbu:
Kryžminis jungiklis nėra tas pats, kas paprastas jungiklis ar perjungiklis. Tipinei valdymo iš trijų vietų schemai reikalingi du perjungikliai ir vienas kryžminis jungiklis. Jeigu valdymo vietų daugiau, tarp perjungiklių galima naudoti daugiau kryžminių jungiklių.

Skirtas sausoms vidaus patalpoms:
IP20 apsaugos klasė nenumato apsaugos nuo vandens, todėl jungiklis netinka tiesioginiam montavimui lauke ar vietose, kuriose galimas vandens, garų arba kondensato poveikis.

Produkto tipas
Kryžminis jungiklis

Klavišų skaičius
1

Montavimo būdas
Virštinkinis

Paskirtis
Valdymui iš kelių vietų

Vardinė srovė
10AX

Vardinė įtampa
250 V AC

Apsaugos klasė
IP20

Spalva
Juoda

Medžiaga
Termoplastikas

Matmenys
Ø62 × 47 mm

Kas yra kryžminis jungiklis?

Kryžminis jungiklis – tai specialus elektros instaliacijos valdymo elementas, naudojamas tada, kai vieną apšvietimo grandinę reikia valdyti iš daugiau nei dviejų vietų.

Jis paprastai montuojamas tarp dviejų perjungiklių. Perjungikliai naudojami grandinės pradžioje ir pabaigoje, o kryžminis jungiklis – tarp jų.

Tipinis valdymas iš trijų vietų:

Pirmoje vietoje montuojamas perjungiklis.
Antroje vietoje montuojamas kryžminis jungiklis.
Trečioje vietoje montuojamas antras perjungiklis.

Jeigu reikia keturių, penkių ar daugiau valdymo vietų, tarp dviejų galinių perjungiklių gali būti montuojami papildomi kryžminiai jungikliai.

Svarbus techninis skirtumas:
Kryžminio jungiklio negalima automatiškai pakeisti paprastu įjungimo / išjungimo jungikliu. Jo vidinė kontaktų funkcija yra kitokia ir skirta būtent tarpinių valdymo taškų schemai.

Vieno klavišo konstrukcija

Jungiklis turi vieną klavišą, kuriuo keičiama kryžminio kontakto būsena. Vienu klavišu valdoma viena numatyta apšvietimo grandinė.

Paspaudus klavišą pakeičiama kontaktų padėtis. Galutinis šviestuvo įjungimas arba išjungimas priklauso ir nuo kitų toje pačioje perjungimo schemoje esančių jungiklių padėties.

Kur naudojamas kryžminis jungiklis?

Ilgiems koridoriams
Kai apšvietimą patogu valdyti iš kelių skirtingų koridoriaus vietų.

Laiptinėms
Apšvietimui valdyti iš skirtingų aukštų ar tarpinių aikštelių.

Didelėms patalpoms
Kai vieną šviesos grandinę reikia valdyti nuo kelių įėjimų.

Miegamiesiems
Kai apšvietimas valdomas nuo įėjimo ir papildomų vietų prie lovos.

Viešbučiams
Kelių valdymo taškų apšvietimo schemoms koridoriuose ir kambariuose.

Gyvenamosioms patalpoms
Kai vieną apšvietimo grandinę patogu valdyti iš trijų ar daugiau vietų.

Virštinkinis montavimo būdas

Jungiklis yra virštinkinis, todėl montuojamas tiesiai ant sienos ar kito tinkamo paviršiaus. Toks sprendimas dažnai pasirenkamas atviroje retro stiliaus elektros instaliacijoje.

Virštinkinis montavimas ypač aktualus mediniuose namuose, sodybose, restauruojamuose pastatuose, loftuose ir kitose vietose, kuriose nenorima arba negalima įleisti standartinės potinkinės montavimo dėžutės į sieną.

Montavimo pagrindas:
Jungiklis turi būti patikimai pritvirtintas prie stabilaus paviršiaus. Tvirtinimo priemonės turi būti parinktos pagal konkrečią sienos medžiagą.

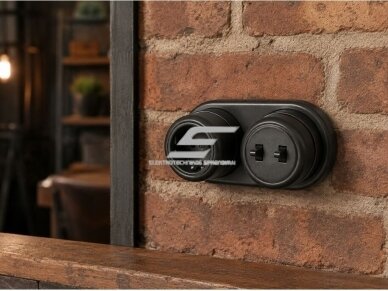

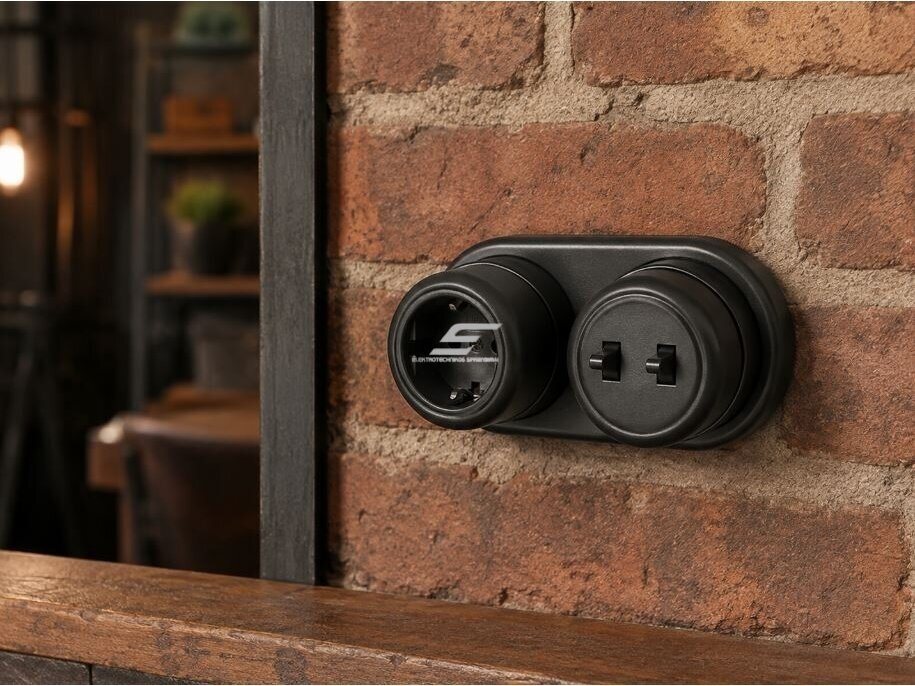

Retro ir lofto stiliaus dizainas

Apvali forma ir virštinkinis montavimo principas suteikia jungikliui klasikinės paviršinės elektros instaliacijos išvaizdą. Todėl jis gali būti ne tik funkcinis valdymo elementas, bet ir matoma interjero detalė.

Juodos spalvos korpusas gali būti derinamas su šviesiomis arba tamsiomis sienomis, medžio apdaila, plytų mūru, dekoratyviniu tinku, klasikiniu interjeru ir vintažinio stiliaus šviestuvais.

Stiliaus vientisumui:

Derinkite su juodos spalvos virštinkiniais lizdais ir jungikliais.
Naudokite tos pačios stilistikos rėmelius.
Atviroje retro instaliacijoje galima naudoti dekoratyvinius laidų izoliatorius.
Derinkite su sienų, baldų ir šviestuvų spalvomis.
Išlaikykite vienodą jungiklių montavimo aukštį visoje patalpoje.

Restauruojamiems ir vintažiniams interjerams

Jungiklis gali būti naudojamas restauruojamose sodybose, dvarų interjeruose, mediniuose namuose ir kitose istorinio charakterio patalpose, kuriose norima išlaikyti klasikinės elektros instaliacijos stilistiką.

Taip pat jis tinka šiuolaikiniams loftams ir industriniams interjerams, kuriuose elektros instaliacija sąmoningai paliekama matoma.

Karščiui atsparaus termoplastiko korpusas

Jungiklio korpusas pagamintas iš termoplastiko, karščiui atsparus plastikas.

Montuojant plastikinį korpusą reikia vengti per didelės mechaninės apkrovos ir tvirtinimo elementų perveržimo.

IP20 apsaugos klasė

IP20 apsaugos klasė reiškia, kad jungiklis skirtas naudoti sausose vidaus patalpose ir nėra apsaugotas nuo vandens patekimo.

IP20 nėra drėgnoms zonoms:
Jungiklio negalima laikyti tinkamu lauko ar drėgnų zonų instaliacijai vien pagal pateiktus parametrus. Tokiose vietose reikalinga atitinkama didesnė IP apsauga.

Ø62 × 47 mm matmenys

Jungiklio korpuso skersmuo yra 62 mm, o aukštis nuo montavimo paviršiaus – 47 mm.

Prieš montuojant reikia numatyti pakankamai vietos pačiam jungikliui, laidų įvedimui ir saugiam kontaktų prijungimui.

Techniniai parametrai

Produkto tipas	Kryžminis šviesos jungiklis
Klavišų skaičius	1
Funkcija	Kryžminis perjungimas
Paskirtis	Vienos apšvietimo grandinės valdymui iš trijų ar daugiau vietų
Montavimo būdas	Virštinkinis
Vardinė srovė	10AX
Vardinė įtampa	250 V AC
Apsaugos klasė	IP20
Medžiaga	Karščiui atsparus termoplastikas
Spalva	Juoda
Stilius	Retro / lofto / vintažinis
Skersmuo	62 mm
Aukštis	47 mm
Naudojimo vieta	Sausos vidaus patalpos

Pagrindinės savybės

Kryžminio jungiklio funkcija.
Skirtas apšvietimo valdymui iš trijų ar daugiau vietų.
Vieno klavišo konstrukcija.
Virštinkinis montavimo būdas.
Retro, lofto ir vintažinis dizainas.
Juoda korpuso spalva.
Karščiui atsparaus termoplastiko korpusas.
10AX vardinė srovė.
250 V AC vardinė įtampa.
IP20 apsaugos klasė.
62 mm skersmuo.
47 mm aukštis.

Montavimo principas

Suprojektuokite valdymo schemą. Nustatykite, iš kiek vietų bus valdoma ta pati apšvietimo grandinė.
Parinkite perjungiklius. Valdymo grandinės pradžioje ir pabaigoje naudojami suderinami perjungikliai.
Tarp jų numatykite kryžminį jungiklį. Valdymui iš trijų vietų paprastai naudojamas vienas kryžminis jungiklis.
Jeigu reikia daugiau valdymo vietų, tarp galinių perjungiklių numatomi papildomi kryžminiai jungikliai.
Prieš montuodami atjunkite maitinimą.
Vadovaukitės kontaktų žymėjimu. Laidininkus prijunkite pagal konkretaus jungiklio gnybtų schemą.
Pritvirtinkite jungiklį prie sienos. Neperveržkite plastikinio korpuso tvirtinimo elementų.
Patikrinkite visus valdymo taškus. Baigus montuoti, apšvietimas turi būti valdomas iš kiekvienos numatytos vietos.

Elektros sauga:
250 V AC elektros instaliacijos montavimo ir prijungimo darbus turi atlikti kvalifikuotas specialistas. Kryžminė valdymo schema turi būti sujungta pagal konkrečių jungiklių kontaktų žymėjimą.

DUK – dažniausiai užduodami klausimai

Kas yra kryžminis jungiklis?
Tai jungiklis, naudojamas vienos apšvietimo grandinės valdymui iš trijų ar daugiau vietų.

Ar kryžminis jungiklis veikia vienas?
Kelių valdymo vietų schemoje jis paprastai naudojamas kartu su dviem perjungikliais.

Ko reikia valdymui iš trijų vietų?
Įprastai naudojami du perjungikliai ir vienas kryžminis jungiklis.

Ar galima valdyti šviesą iš keturių vietų?
Taip. Tokiu atveju tarp dviejų galinių perjungiklių naudojami du kryžminiai jungikliai.

Kiek klavišų turi jungiklis?
Vieną.

Ar tai virštinkinis jungiklis?
Taip. Jis skirtas montuoti ant sienos paviršiaus.

Kokia jungiklio vardinė srovė?
10AX.

Kokia vardinė įtampa?
250 V AC.

Kokia apsaugos klasė?
IP20.

Ar galima montuoti lauke?
Ne. IP20 nenumato apsaugos nuo vandens, todėl gaminys skirtas sausoms vidaus patalpoms.

Iš kokios medžiagos pagamintas korpusas?
Iš termoplastiko, karščiui atsparus plastikas.

Kokia jungiklio spalva?
Juoda.

Kokie jungiklio matmenys?
Skersmuo – 62 mm, aukštis – 47 mm.

Ar kryžminį jungiklį galima pakeisti paprastu jungikliu?
Ne, jeigu jis naudojamas kaip tarpinis elementas kelių valdymo vietų schemoje. Paprasto jungiklio kontaktų funkcija yra kitokia.

Juodas kryžminis virštinkinis jungiklis retro instaliacijai

Vieno klavišo kryžminis jungiklis skirtas apšvietimo grandinėms, kurias reikia valdyti iš trijų ar daugiau skirtingų vietų. Jis naudojamas kaip tarpinis valdymo elementas tarp dviejų perjungiklių.

Virštinkinis montavimo būdas ir klasikinis retro bei lofto stiliaus dizainas leidžia jungiklį naudoti restauruojamose sodybose, dvaruose, mediniuose namuose, vintažiniuose interjeruose ir šiuolaikiniuose loftuose.

Juodas korpusas pagamintas iš karščiui atsparaus termoplastiko. Jungiklio skersmuo yra 62 mm, aukštis – 47 mm, vardinė charakteristika – 10AX, 250 V AC, o apsaugos klasė – IP20.

Kryžminio jungiklio prijungimas skiriasi nuo įprasto jungiklio, todėl montuojant būtina vadovautis konkretaus gaminio kontaktų žymėjimu ir visos kelių valdymo vietų elektros schemos projektu.

Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.

Savybės

Montavimo tipas

Paviršinio montavimo tipo..

Spalva

Balta

CE sertifikatas – saugumo, kokybės ir atitikties garantija

CE ženklinimas – ką tai reiškia pirkėjui?

CE ženklas reiškia, kad gamintojas deklaruoja, jog gaminys atitinka jam taikomus Europos Sąjungos saugos, sveikatos, aplinkosaugos ir techninius reikalavimus.

Paprastai tariant:
CE ženklinimas parodo, kad produktas gali būti teisėtai parduodamas ir naudojamas Europos Sąjungos rinkoje, jeigu jis naudojamas pagal gamintojo nurodytą paskirtį.

Ką užtikrina CE ženklinimas?

Saugumą – gaminys turi būti saugus naudoti pagal paskirtį.
Atitiktį ES reikalavimams – produktas turi atitikti jam taikomus teisės aktus ir standartus.
Elektromagnetinį suderinamumą – elektros įrenginys neturi trikdyti kitų prietaisų veikimo.
Aplinkosaugos reikalavimus – gaminys turi atitikti taikomus medžiagų naudojimo reikalavimus, pvz., RoHS.
Tinkamumą ES rinkai – produktas gali būti tiekiamas ir naudojamas Europos Sąjungos šalyse.

Ką tai reiškia jums?
Pirkdami CE ženklu pažymėtą gaminį, gaunate produktą, kuris pagal gamintojo deklaraciją atitinka Europos Sąjungoje taikomus saugos ir techninius reikalavimus.

Svarbu žinoti

CE ženklas nėra atskiras kokybės sertifikatas. Tai gamintojo deklaracija, kad gaminys atitinka jam taikomus ES reikalavimus.

Galutinė atitiktis vertinama pagal gamintojo ES atitikties deklaraciją, techninę dokumentaciją ir gaminio ženklinimą.

Pirkėjui naudinga, nes:

produktas atitinka jam taikomus ES normatyvus;
gaminys tinkamas naudoti pagal nurodytą paskirtį;
mažesnė neatitikties ar nesaugaus naudojimo rizika;
tinka buitiniam, komerciniam ar pramoniniam naudojimui, jei tai numatyta gamintojo dokumentacijoje.

Trumpai

CE ženklinimas padeda pirkėjui suprasti, kad gaminys yra skirtas ES rinkai ir pagal gamintojo deklaraciją atitinka būtinus saugos, techninius bei aplinkosaugos reikalavimus.
