Lanksti Rogowski ritė | 1000 A | 85 mV/kA | Ø100 mm langas | 2 m kabelis | tvirtinama dirželiais | NRC-XL-100
Kodas: ESNRC-XL-100Kaina 72.60 € su PVM( 60.00 € be PVM )Lanksti Rogowski ritė kintamajai srovei iki 1000 A: 85 mV/kA @ 50 Hz, Ø100 mm langas, 8 mm skerspjūvis, ±0,2 % tiesiškumas, 2 m ekranuotas kabelis, tvirtinama dirželiais. Jungiama per Rogowski integratorių arba prie analizatoriaus su 85 mV/kA įėjimu.
-

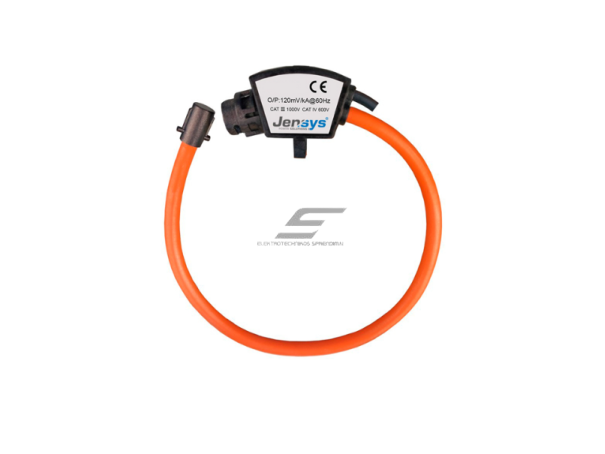

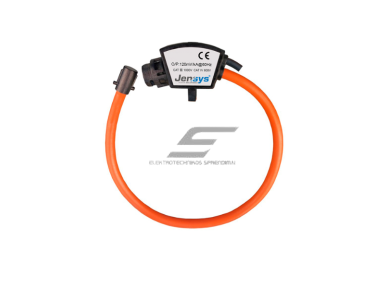

NRC-XL-100 – lanksti Rogowski ritė 1000 A AC srovei matuoti
Plona (8 mm) lanksti ritė, kuri apjuosia kabelį ar šyną iki Ø100 mm ir be elektrinio kontakto su laidininku perduoda kintamosios srovės signalą – 85 mV kiekvienam kiloamperui esant 50 Hz. Skirta energijos stebėsenai skyduose, kur įprastas srovės transformatorius netelpa arba jo neįmanoma uždėti neatjungus linijos.
⚠ Svarbu prieš perkant: ritė nėra 5 A / 1 A srovės transformatoriusRitės išėjimas – tik iki ~85 mV esant 1000 A (50 Hz), signalas proporcingas srovės kitimo greičiui. Jo negalima jungti tiesiai prie skaitiklio ar analizatoriaus 5 A / 1 A srovės įėjimo. Reikalingas Rogowski integratorius (pvz., 85 mV/kA → 333 mV ar 4–20 mA) arba prietaisas su Rogowski įėjimu, nustatytu 85 mV/kA.
Pagrindinė mintisRogowski ritė neturi magnetinės šerdies, todėl neįsisotina esant dideliems srovės šuoliams, sveria apie 140 g ir apjuosia net stambius kabelių pluoštus. Tai patogu modernizuojant esamus skydus: ritė užtvirtinama ant izoliuoto kabelio dirželiais, o tikslų signalą matavimo prietaisui paruošia integratorius.
1000 Avardinė AC srovė85 mV/kAišėjimas @ 50 HzØ100 mmlango skersmuo±0,2 %tiesiškumas2 mekranuotas kabelisTechniniai duomenys
Modelis NRC-XL-100 (kodas ESNRC-XL-100) Tipas Lanksti Rogowski ritė, pasyvi (be integratoriaus) Vardinė srovė 1000 A AC Išėjimo signalas 85 mV/kA @ 50 Hz (102 mV/kA @ 60 Hz); 1000 A, 50 Hz → 85 mV Lango skersmuo Ø100 mm Ritės skerspjūvis 8 mm Ritės ilgis / išorinis skersmuo 395 mm / Ø151 mm Tikslumas ≤0,5 % (kalibruota, laidininkas centre, 25 °C) Tiesiškumas ±0,2 % rodmens Padėties paklaida ≤±1 % (arti centro <0,5 %) Fazės paklaida ≤0,5° Dažnių juosta 1 Hz – 100 kHz (−3 dB) Temperatūrinis dreifas 300 ppm/°C Izoliacija Ritė 2000 V, kabelis 1000 V; 1000 V CAT III / 600 V CAT IV Darbinė temperatūra −30…+80 °C (sandėliavimo −40…+90 °C) Apsaugos laipsnis IP67 Kabelis 2 m, ekranuotas Tvirtinimas Dirželiais prie kabelio ar šynos Medžiagos Termoplastinė guma, PC/ABS; degumas UL 94 V-0 Masė / atitiktis ~140 g / CE (EN 61010-1, EN 61326-1) Pagrindinės funkcijos
- Kintamosios srovės matavimas iki 1000 A be elektrinio kontakto su laidininku.
- Lankstus 8 mm žiedas apjuosia kabelius ir šynas iki Ø100 mm.
- Nėra magnetinės šerdies – ritė neįsisotina ir nesigadina nuo perkrovos srovių.
- Atvira antrinė grandinė nepavojinga – nėra aukštos įtampos pavojaus kaip įprastame CT.
- Tiesiškumas ±0,2 % visame diapazone, tinka ir mažoms, ir didelėms srovėms.
- Plati dažnių juosta (1 Hz – 100 kHz) – tinka harmonikų analizei.
- Ekranuota ritė ir kabelis mažina išorinių laukų ir trikdžių įtaką.
- Tvirtinimas dirželiais – ritė nepasislenka ant kabelio ir nevibruoja.
- IP67 ir UL 94 V-0 – tinka skydams ir pramoninei aplinkai.
Kuo skiriasi nuo panašių sprendimųĮprastas srovės transformatorius (…/5 A) Turi šerdį ir 5 A / 1 A išėjimą, jungiamas tiesiai prie skaitiklio, bet yra sunkesnis, langas ribotas, o atvira antrinė grandinė pavojinga. Rogowski ritei reikia integratoriaus. Ritė su integruotu integratoriumi (333 mV) Iš karto duoda 333 mV signalą, bet yra brangesnė ir didesnė. NRC-XL-100 su atskiru integratoriumi leidžia pasirinkti išėjimą: 333 mV, 4–20 mA ar kitą. NRC-XL-150 Tos pačios konstrukcijos ritė su Ø150 mm langu – storesniems kabeliams ar šynų paketams. Y-FCT-350 Kitos konstrukcijos lanksti ritė tam pačiam 1000 A / Ø100 mm / 85 mV/kA diapazonui. Kur naudojama- Skirstomųjų skydų įvadų ir linijų energijos stebėsena.
- Esamų skydų modernizavimas, kai CT netelpa tarp kabelių.
- Energijos valdymo sistemos (EMS, BMS, SCADA) per integratorių su 4–20 mA ar 333 mV išėjimu.
- Tinklo kokybės ir harmonikų matavimai.
- Saulės elektrinių, generatorių ir variklių linijų srovės kontrolė.
Jungimo schema
Ritė apjuosia vieną fazės laidininką, rodyklė nukreipiama apkrovos kryptimi. 2 m kabelis jungiamas prie integratoriaus 85 mV/kA įėjimo, o integratoriaus išėjimas – prie analizatoriaus, skaitiklio ar PLC.
☝ Paspauskite schemą – atsidarys padidinta versija.⚠ Schema rekomendacinio pobūdžio. Jungimą tikrinkite pagal gamintojo instrukciją. Montavimą atlieka kvalifikuotas elektrikas. UAB „Elektrotechnikos sprendimai“ neatsako už prijungimą ir galimas klaidas.Kodėl taip:1Integratorius būtinas
Ritės įtampa proporcinga srovės kitimo greičiui (di/dt). Integratorius ją paverčia signalu, proporcingu srovei, ir pritaiko prietaiso įėjimui.2Rodyklė – apkrovos kryptimi
Apsukus ritę, signalo fazė apsiverčia 180° – analizatorius rodys neigiamą galią arba eksportą.3Žiedas uždarytas, laidas centre
Neužfiksuotas žiedas ar laidas prie pat jungties didina padėties paklaidą iki ±1 % ir daugiau.4Vienas laidininkas ritėje
Apjuosus kelis fazių laidus ar fazę su nuliu, jų srovės susumuojamos ir rodmuo bus klaidingas.✓ Privalumai- Telpa ten, kur netelpa įprastas CT.
- Neįsisotina ir atlaiko perkrovos sroves.
- Atvira grandinė nepavojinga.
- Lengva – apie 140 g.
- IP67, UL 94 V-0, plati dažnių juosta.
✗ Ribojimai- Matuoja tik kintamąją srovę (AC) – DC nematuoja.
- Reikia integratoriaus arba prietaiso su Rogowski įėjimu.
- Signalas priklauso nuo dažnio: 85 mV/kA @ 50 Hz, 102 mV/kA @ 60 Hz.
- Tikslumas priklauso nuo laidininko padėties ir uždaryto žiedo.
- Kabelis 2 m – jo ilginti nerekomenduojama.
⚡ Sauga- Montuoja kvalifikuotas elektrikas. Ritę dėkite tik ant izoliuoto laidininko; prie neizoliuotų šynų – tik atjungus įtampą.
- Laikykitės izoliacijos ribų: 1000 V CAT III / 600 V CAT IV.
- Naudokite asmenines apsaugos priemones – dirbama šalia įtampingųjų dalių.
- Ritės nejunkite prie 5 A / 1 A CT įėjimo – rodmenys bus neteisingi.
- Integratorių maitinkite pagal jo instrukciją ir patikrinkite nustatytą ritės koeficientą (85 mV/kA).
Kaip pasirinkti
Situacija Rinkitės Kabelis ar šyna telpa į Ø100 mm NRC-XL-100 Storesni kabeliai ar šynų paketas NRC-XL-150 (Ø150 mm) Prietaisas turi 333 mV įėjimą Kartu – trifazis integratorius DTP.1, 1000 A, 85 mV/kA → 333 mV Reikia 4–20 mA signalo PLC ar SCADA Kartu – trifazis integratorius DTP.3, 1000 A, 85 mV/kA → 4–20 mA Patikrinkite prieš užsakant:- matuojama kintamoji srovė (AC), vardinė srovė – iki 1000 A;
- kabelio ar šynos paketas telpa į Ø100 mm langą;
- turite integratorių arba prietaisą su 85 mV/kA Rogowski įėjimu;
- trifazei linijai reikės 3 ričių – po vieną kiekvienai fazei.
☝ Elsprendimai.eu rekomenduoja kartu:- Trifazis integratorius DTP.1, 1000 A, 85 mV/kA → 333 mV – analizatoriams ir skaitikliams su 333 mV įėjimu.
- Trifazis integratorius DTP.3, 1000 A, 85 mV/kA → 4–20 mA – PLC, SCADA ir BMS sistemoms.
- NRC-XL-150 – ta pati ritė su Ø150 mm langu.
- Y-FCT-350 – alternatyvi 1000 A, Ø100 mm, 85 mV/kA ritė.
DUK
Ar galiu ritę jungti tiesiai prie skaitiklio su 5 A įėjimu?Ne. 5 A įėjimas skirtas srovės transformatoriui. Ritę junkite per integratorių arba prie prietaiso, kuris turi Rogowski įėjimą su 85 mV/kA nustatymu.
Ar ritė matuoja nuolatinę srovę (DC)?Ne. Rogowski ritė reaguoja tik į srovės kitimą, todėl matuoja tik kintamąją srovę.
Ar galima uždėti nepertraukiant linijos?Ant izoliuoto kabelio – taip, ritė atsegama ir apjuosia laidininką neatjungus apkrovos. Prie neizoliuotų šynų dirbama tik atjungus įtampą. Montuoja kvalifikuotas elektrikas.
Analizatorius rodo neigiamą galią – kodėl?Ritė uždėta priešinga kryptimi. Apsukite ją taip, kad rodyklė rodytų apkrovos link, arba pakeiskite kryptį prietaiso nustatymuose.
Kiek ričių reikia trifazei linijai?Tris – po vieną kiekvienai fazei. Nulinio laido kartu su faze į ritę nedėkite.
Ar tinka 60 Hz tinklui?Taip, tik signalas didesnis – 102 mV/kA. Integratoriuje ar prietaise nustatykite atitinkamą koeficientą.
SantraukaNRC-XL-100 – lanksti 1000 A Rogowski ritė su Ø100 mm langu ir 85 mV/kA išėjimu, kuri tinka ten, kur netelpa įprastas srovės transformatorius. Jungiama per integratorių. Nežinote, kurį integratorių ar prietaisą pasirinkti? Atsiųskite skydo nuotrauką ir naudojamo prietaiso modelį – susisiekite su mumis.
