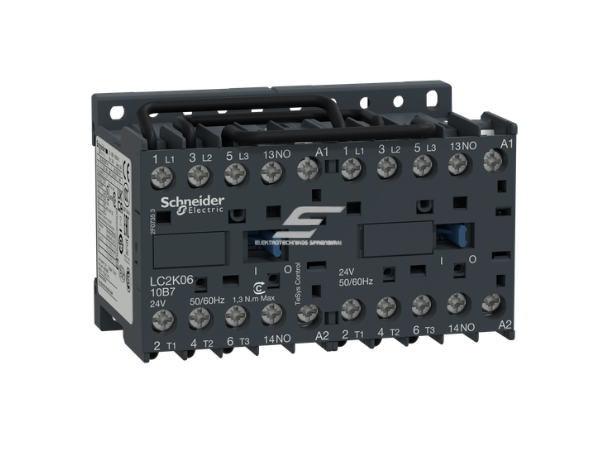

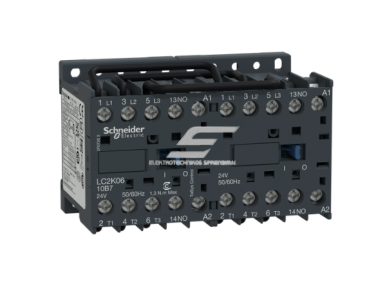

LC2K reversinis kontaktorius | 3P | 6A | 230VAC ritė | 3NO pagalbiniai kontaktai | elektros variklių ir valdymo grandinėms

Reversinis kontaktorius – 3P, 6A, AC-3, 230VAC ritė, 3NO pagalbiniai kontaktai

Kompaktiškas Schneider Electric TeSys K serijos reversinis kontaktorius, skirtas trifazių elektros variklių sukimosi krypčiai keisti. Įrenginį sudaro du kontaktoriai su mechaniniu blokavimu ir gamykloje paruoštu reversiniu sujungimu, todėl jis padeda saugiai valdyti variklio sukimąsi pirmyn ir atgal. Kontaktorius turi 3 polius, 6 A AC-3 vardinę srovę ir 230 V AC 50/60 Hz valdymo ritę.

• Konvejeriuose – transportavimo krypčiai keisti.
• Vartuose ir užtvaruose – pavaros atidarymo ir uždarymo funkcijoms valdyti.
• Kėlimo mechanizmuose – judėjimui aukštyn ir žemyn valdyti.
• Ventiliacijos ir oro tiekimo sistemose – kai reikalingas variklio sukimosi krypties keitimas.
• Staklėse ir dirbtuvėse – mažesnių trifazių variklių reversavimui.
• Automatikos skyduose – variklių valdymo schemoms ir technologinėms linijoms.

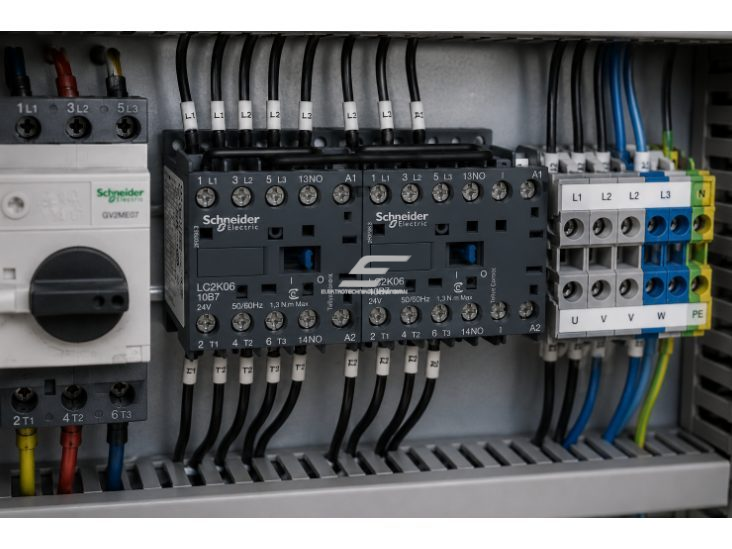

Pavyzdžiui, reversinis kontaktorius gali būti naudojamas automatiniuose vartuose arba nedidelio konvejerio valdymo skyde. Vienas valdymo signalas įjungia variklio sukimąsi pirmyn, o kitas signalas įjungia sukimąsi atgal.

Mechaninis blokavimas užtikrina, kad pirmyn ir atgal krypties kontaktoriai nebus įjungti tuo pačiu metu. Papildomai valdymo schemoje paprastai naudojami elektriniai blokavimo kontaktai, variklio apsauga, valdymo mygtukai, avarinio stabdymo grandinė ir kiti saugos elementai.

Elektromontuotojui: patogus sprendimas mažesnių variklių reversinio valdymo schemoms. Gamykloje paruoštas reversinis jungimas ir mechaninis blokavimas padeda greičiau surinkti bei tvarkingiau išdėstyti įrangą elektros skydelyje.

Automatikos inžinieriui: tinkamas komponentas pavarų valdymo sistemoms, kurioms reikia pirmyn / atgal funkcijos. Kontaktorius gali būti naudojamas kartu su mygtukais, jungikliais, PLC valdikliais, laiko relėmis, ribiniais jungikliais ir variklio apsaugos įtaisais.

Įrangos priežiūros specialistui: tinka esamo reversinio kontaktoriaus keitimui arba nedidelės galios variklio valdymo sistemos modernizavimui, prieš tai patikrinus ritės įtampą, variklio galią, kontaktų apkrovą ir valdymo schemos suderinamumą.

Reversinis kontaktorius naudojamas trifazių variklių valdymo grandinėse, todėl neteisingas pajungimas gali sukelti įrangos gedimą, trumpąjį jungimą arba pavojų žmonėms. Kontaktoriaus montavimą ir prijungimą turi atlikti kvalifikuotas elektrikas.

• Prieš montavimą būtina atjungti elektros maitinimą ir įsitikinti, kad grandinėje nėra įtampos.
• Patikrinkite valdymo ritės įtampą – šiam modeliui reikalinga 230 VAC ritė.
• Neviršykite 6 A AC-3 vardinės srovės ir įvertinkite faktinę variklio galią bei paleidimo sroves.
• Naudokite tinkamą variklio apsaugą nuo perkrovos ir trumpųjų jungimų.
• IP20 kontaktorių montuokite uždarame skyde, apsaugotame nuo dulkių, drėgmės ir atsitiktinio prisilietimo.
• Reversinėje schemoje naudokite elektrinį blokavimą, valdymo signalų logiką ir, jei reikia, laiko uždelsimą tarp krypčių keitimo.

Greitas pasirinkimo gidas

Tai tinkamas pasirinkimas, kai reikia reversinio kontaktoriaus mažesniam trifaziam varikliui ir valdymo grandinėje naudojama 230 VAC įtampa. Šis modelis tinka varikliams iki 2,2 kW prie 400 VAC AC-3 darbo režimu, kai būtina keisti sukimosi kryptį.

Kompaktiškas reversinis kontaktorius patikimam mažų trifazių variklių valdymui

Tai raktiškas sprendimas automatinių vartų, konvejerių, ventiliacijos įrenginių, kėlimo mechanizmų, staklių ir kitų sistemų variklių krypties keitimui.

3 polių konstrukcija, 6 A AC-3 vardinė srovė, 230 VAC ritė, mechaninis blokavimas, paruoštas reversinis sujungimas ir galimybė montuoti ant DIN bėgelio leidžia patogiai integruoti kontaktorių į profesionalias variklių valdymo schemas.
