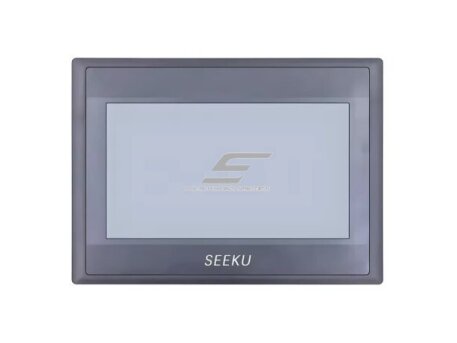

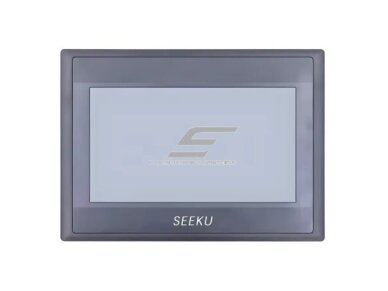

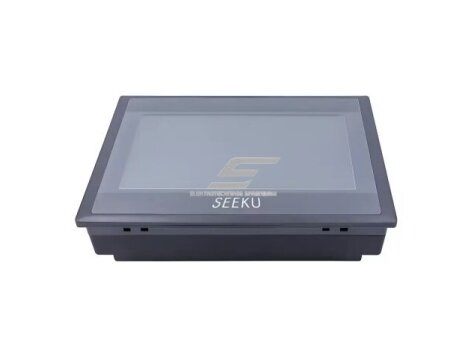

Liečiamas ekranas | panelė | 24V | 199x144x59mm | HMI-PLC | RS232 | RS485 | Modbus RTU

Techninės specifikacijos:
HMI našumo specifikacija

• Ekrano dydis: 7" TFT spalvotas jutiklinis ekranas
• Skiriamoji geba: 800x480 px
• Spalvų skaičius: 26 000 spalvų
• Foninis apšvietimas: LED
• Ekrano ryškumas: 400 cd/m²
• LCD tarnavimo laikas: ~20 000 val.
• Jutiklinis ekranas: 4 laidų, aukšto tikslumo (paviršiaus kietumas 4H)
• CPU: 32 bitų, 240 MHz ARM9
• Atmintis: 128 MB Flash
• Programos įkėlimas: per RS232
• USB jungtys: 1x USB 2.0 host, 1x USB 2.0 device
• Ethernet: Nėra
• RTC: Yra

HMI elektros specifikacija

• Įėjimo įtampa: 24V (darbinis diapazonas ±15%)
• Energijos suvartojimas: <5 W
• Leistinas maitinimo praradimas: <5 ms
• Atsparumas vibracijai: 10–25 Hz (2G / 30 min. X, Y, Z kryptimis)
• Apsauga nuo viršįtampių: Įrengta žaibo viršįtampių apsauga

HMI struktūrinė specifikacija

• Išorinis dydis: 199×144×59 mm
• Išpjovos dydis: 190×136 mm

HMI aplinkos specifikacija

• Darbinė temperatūra: -10…+50 °C
• Darbinė drėgmė: 10–90 % RH (be kondensacijos)
• Laikymo temperatūra: -30…+70 °C
• Aušinimas: Natūralus oro aušinimas

Kitos HMI savybės

• Konfigūravimo programinė įranga: WSStudio_En V5.1
• CE sertifikavimas: Atitinka EN61000-6-2:2005, EN61000-6-4:2007
• Standartas:

•  Apsauga nuo žaibo viršįtampių: ±250V

•  Grupiniai impulsai: ±2kV

•  Elektros kontaktinis išlydis: ±4kV

•  Statinis išlydis ore: ±8kV

• Valdymo vaizdų atmintis: 45 MB
• Ekrano vaizdų atmintis: 50 MB
• Adreso išsaugojimas nutrūkus maitinimui: Palaikoma
• Istoriniai aliarmų įrašai: Išsaugomi net nutrūkus maitinimui
• Istorinė duomenų kaupimo atmintis: 63 KB
• Istoriniai duomenys: Išsaugomi net nutrūkus maitinimui
• Vieno ekrano valdiklių skaičius: 255
• Dabartinio puslapio atmintis: 1.5 MB

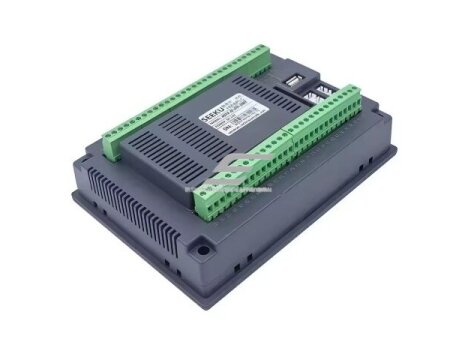

PLC pagrindiniai parametrai

• Išėjimo tipas: Tranzistoriai
• Didelės spartos skaitliavimas: 6/3K (palaiko 3 kanalų AB fazę)
• DI (skaitmeniniai įėjimai): 12
• DO (skaitmeniniai išėjimai): 8
• AI (analoginiai įėjimai): 6
• Analoginiai įėjimai (detaliai): 0–10V × 3; 4–20 mA × 3
• AO (analoginiai išėjimai): 2
• Analoginiai išėjimai (detaliai): 0–10V × 2

PLC elektros parametrai

• Didelės spartos impulso išėjimai: 4/100K
• Išėjimo srovė: 1 A

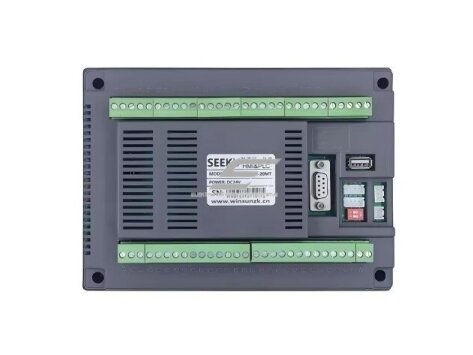

PLC išorinės sąsajos

• RS232: 1 vnt.
• RS485: 1 vnt. (gnybtinis blokas)
• Ethernet: Nėra
• Modbus: Yra

Kitos PLC savybės

• PLC programavimo programos:

•  GX Developer (suderinama su Windows XP ir Windows 7 32-bit)

•  GX Works2 (suderinama su Windows 7 64-bit, Windows 8 ir Windows 10)

• Programos talpa: 8000 žingsnių
• Įkėlimo greitis: 38,4 KB/s
• RTC (realaus laiko laikrodis): Yra
• Papildomos savybės: Suderinama su FX3U serija

Funkcijos:

• Integruotas HMI ir PLC – taupo vietą ir sumažina laidų kiekį
• Spalvotas jutiklinis ekranas su aiškia sąsaja ir daugybe valdiklių
• Analoginiai ir skaitmeniniai įėjimai/išėjimai automatizacijos sistemoms
• Greitas duomenų apdorojimas su 32 bitų CPU
• Galimybė išsaugoti duomenis dingus maitinimui
• Palaikoma Modbus RTU komunikacija per RS485
• Paprastas programavimas su GX Developer arba GX Works2

Naudojimas:

• Mašinų ir įrenginių automatika
• Gamybos linijų valdymo sistemos
• Pastatų automatikos sprendimai
• Skysčių, šilumos, slėgio ar kitos fizinės informacijos surinkimas ir kontrolė
• Energetikos ir gamybos sektorius
• Laboratorinės ir testavimo sistemos

Pliusai:

• HMI ir PLC viename – kompaktiškas sprendimas
• Turi analoginius įėjimus/išėjimus – lankstumas įvairiems jutikliams
• Aukštos raiškos 7” ekranas su spalvų palaikymu
• Greitas 32-bit CPU veikimas
• Modbus RTU palaikymas per RS485 – lengva integracija į SCADA
• Galimybė naudoti su FX3U serijos sprendimais
• Atspari konstrukcija su ESD ir žaibo apsauga

Minusai:

• Nėra Ethernet jungties – ribotas tinklo prisijungimas
• Nėra SD kortelės lizdo ar papildomo saugojimo
• Veikia tik su WSStudio 5.1 (ne su kitomis HMI programomis)
