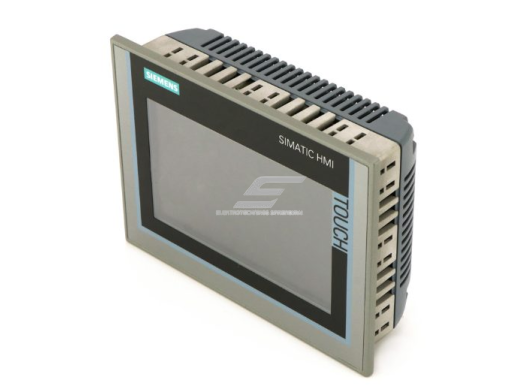

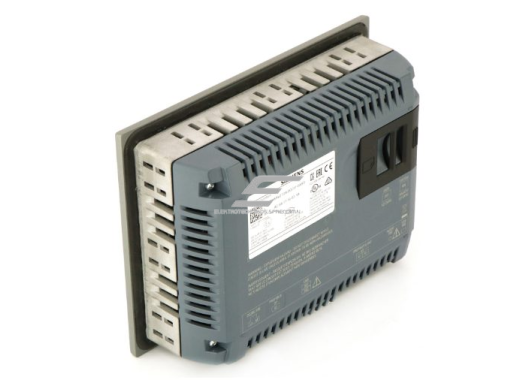

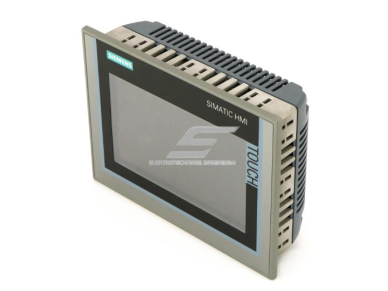

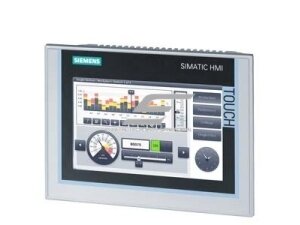

Liečiamas ekranas | panelė | 24VDC | 214x158x63mm | PROFINET | PROFIBUS | Modbus | IP65 | Siemens | SIMATIC HMI TP700 | 6AV2124-0GC01-0AX0

Techninės specifikacijos

• Ekranas: 7" TFT, 800x480 px, 16 mln. spalvų, reguliuojamas foninis apšvietimas (MTBF 80 000 h).
• Valdymas: jutiklinis (analoginis, rezistyvinis), virtuali klaviatūra (skaitmeninė ir raidinė).
• Atmintis: 12 MB konfigūracijoms, SD kortelių lizdai (iki 2 GB), USB laikmenos palaikymas.
• Procesorius: x86 architektūros.
• Energija: 24 V DC (19.2–28.8 V), suvartojimas ~12 W.

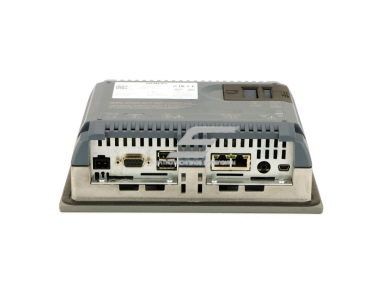

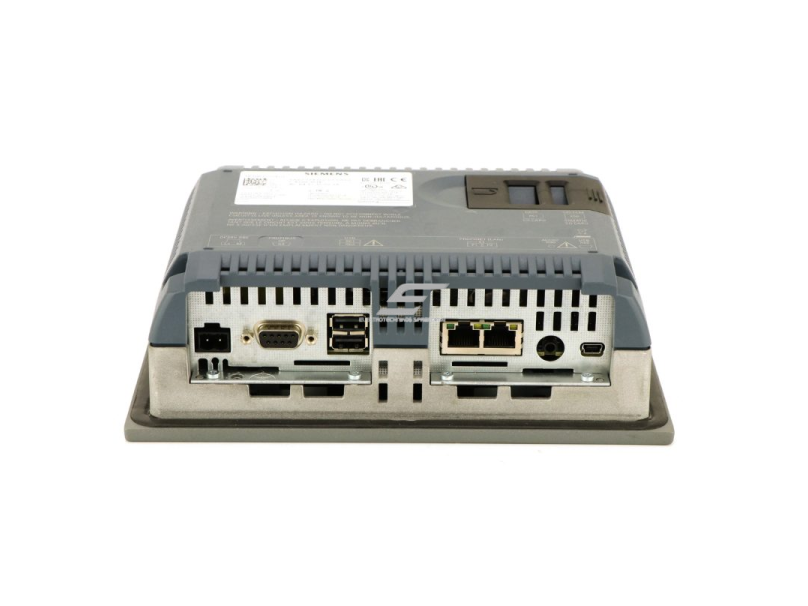

• Sąsajos: 2x Ethernet (switch), RS485, USB 2.0 (2x), SD kortelės lizdai.
• Protokolai: PROFINET, PROFIBUS, MPI, Modbus, EtherNet/IP, TCP/IP, OPC UA, LLDP, DHCP, SNMP, HTTPS.
• Apsauga: IP65 priekyje, IP20 gale, ATEX Zone 2/22, jūrinės sertifikacijos (GL, ABS, BV, DNV, NK).
• OS: Windows CE 6.0.
• Programinė įranga: konfigūruojama „WinCC Comfort/Advanced/Professional“ nuo V11.
• Matmenys: 214 x 158 mm (priekinė dalis), gylis – 63 mm, svoris ~1.4 kg.

Funkcijos

• Vizualizacija: procesų duomenų rodymas grafiškai (diagramos, simboliai, alarmų vaizdai).
• Valdymas: įrenginių ir procesų valdymas per jutiklinį ekraną arba mygtukus (iki 32 virtualių mygtukų).
• Komunikacija: palaiko daugelį protokolų, užtikrinant jungtį su įvairių gamintojų PLC (Siemens, Allen-Bradley, Mitsubishi, Modicon ir kt.).
• Duomenų archyvavimas: iki 50 archyvų, 20 000 įrašų kiekviename, eksportas į CSV, TXT, RDB.
• Alarmų sistema: iki 4000 signalų, klasifikacija, pranešimų istorija.
• Saugumas: vartotojų grupės (iki 50), slaptažodžių valdymas, SIMATIC Logon integracija.
• Multimedija: integruotas PDF, HTML, Media Player, IP kamerų palaikymas.

Naudojimas

• Buitiniam vartotojui: tiesiogiai pritaikyti tokio lygio sprendimai nebūtų įprasti namuose, tačiau pažengę vartotojai gali naudoti namų automatizavimo projektams ar išmaniosioms energijos valdymo sistemoms.
• Inžinieriui: puikus įrankis PLC sistemų vizualizacijai, įrenginių diagnostikai ir procesų priežiūrai.
• Elektromontuotojui: paprastas montavimas į DIN bėgio ar skydų konstrukcijas, vertikali ar horizontali integracija, IP65 priekio apsauga leidžia naudoti pramoninėse zonose.
• Pramonei: tinka gamybos linijoms, energetikai, transporto sektoriui, vandens valdymui, chemijos pramonei ir kt.

Pliusai

• Aukštos kokybės 7" TFT ekranas su 16 mln. spalvų.
• Universalios jungtys – palaiko PROFINET, PROFIBUS, Modbus, EtherNet/IP ir kitus standartus.
• Patikima konstrukcija – IP65 apsauga priekyje, atsparus pramoninėms sąlygoms.
• Tinka pavojingoms zonoms – ATEX 2/22, IECEx.
• Plati vizualizacijos, duomenų archyvavimo ir signalizacijos funkcijų įvairovė.
• Sertifikuotas jūrinei pramonei – tinka laivų automatikai.

Minusai

• Sudėtingesnis konfigūravimas, būtina „WinCC Comfort/Advanced/Professional“ programinė įranga.
• Nėra tinkamas buitiniams vartotojams be inžinerinių žinių.
• Ribotas darbinės temperatūros diapazonas be papildomo aušinimo (iki +50 °C).
