LOTO saugos blokavimo priemonių rinkinys | spynos | daugiaspyniai | elektros kištuko | vožtuvų | troseliniai užraktai | automatinių jungiklių blokatoriai | įspėjamosios žymos | 400x240x240mm | raudona/juoda

Nešiojamas LOTO saugos blokavimo rinkinys | 41 dalis | elektros ir mechaninės įrangos blokavimui | dėžėje

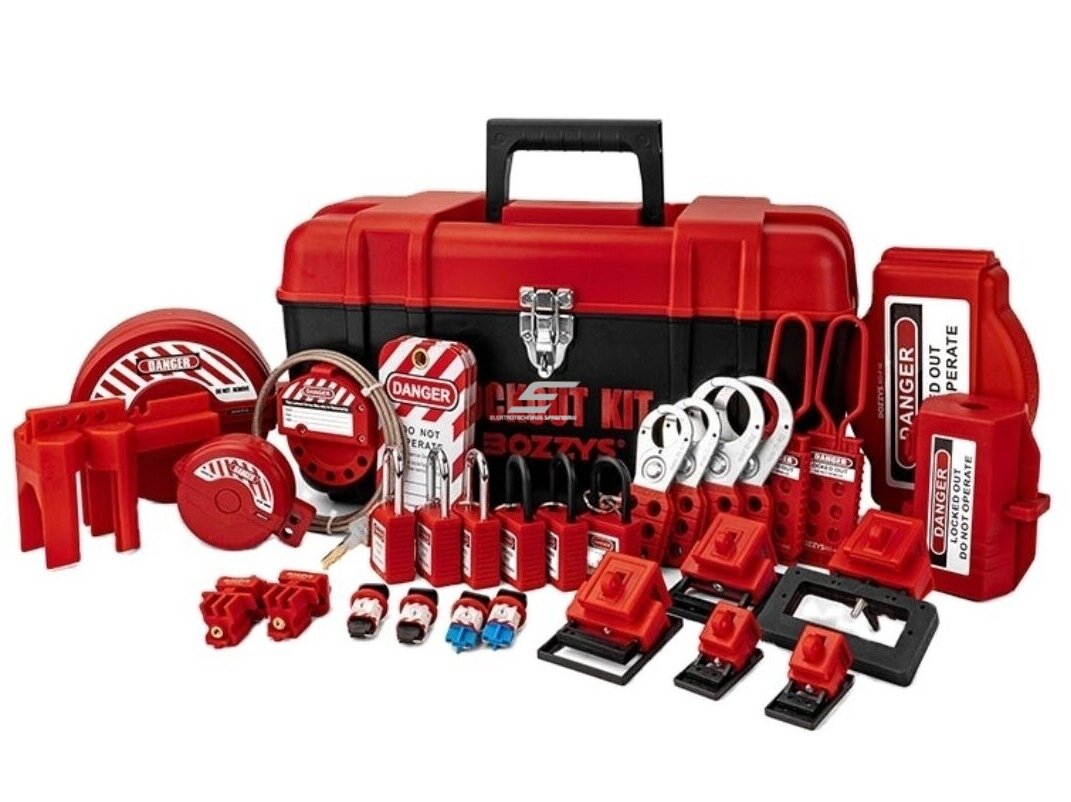

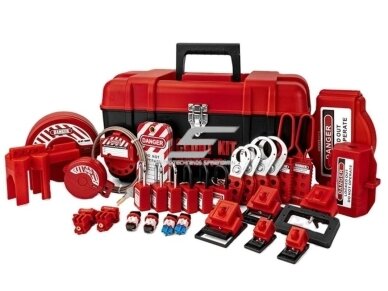

Nešiojamas LOTO saugos blokavimo rinkinys, skirtas elektros ir mechaninės įrangos pavojingų energijos šaltinių blokavimui prieš techninės priežiūros ar remonto darbus. Rinkinyje yra skirtingų tipų pakabinamos blokavimo spynos, daugiaspyniai užraktai, automatinių jungiklių blokatoriai, elektros kištuko, vožtuvų ir troseliniai blokavimo užraktai, įspėjamosios žymos bei kitos blokavimo priemonės. Visos priemonės laikomos nešiojamoje dviejų lygių įrankių dėžėje.

Tai vienoje dėžėje sukomplektuotas LOTO blokavimo priemonių rinkinys, skirtas skirtingiems energijos izoliavimo taškams. Vienas komplektas leidžia turėti pagrindines blokavimo priemones elektros kištukams, automatiniams jungikliams, vožtuvams ir kitiems valdymo ar energijos tiekimo taškams, o nešiojama dėžė leidžia priemones patogiai transportuoti tarp darbo vietų.

Vienoje dėžėje laikomos skirtingos blokavimo priemonės leidžia techninės priežiūros darbuotojui vietoje pasirinkti tinkamą sprendimą pagal konkretų energijos izoliavimo tašką. Tai ypač patogu, kai viename objekte naudojamos skirtingos elektros ir mechaninės įrangos rūšys.

Rinkinyje pateikiami tiek metaliniai, tiek nelaidūs daugiaspyniai užraktai, skirti kelių darbuotojų individualiam blokavimui.

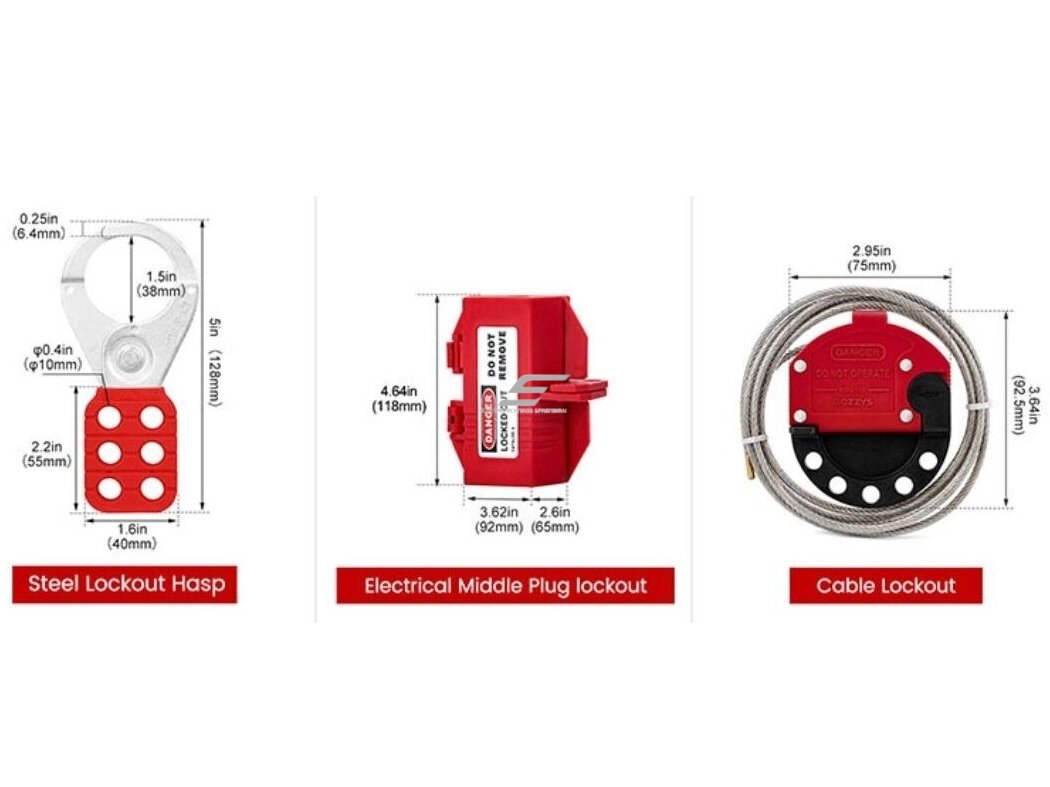

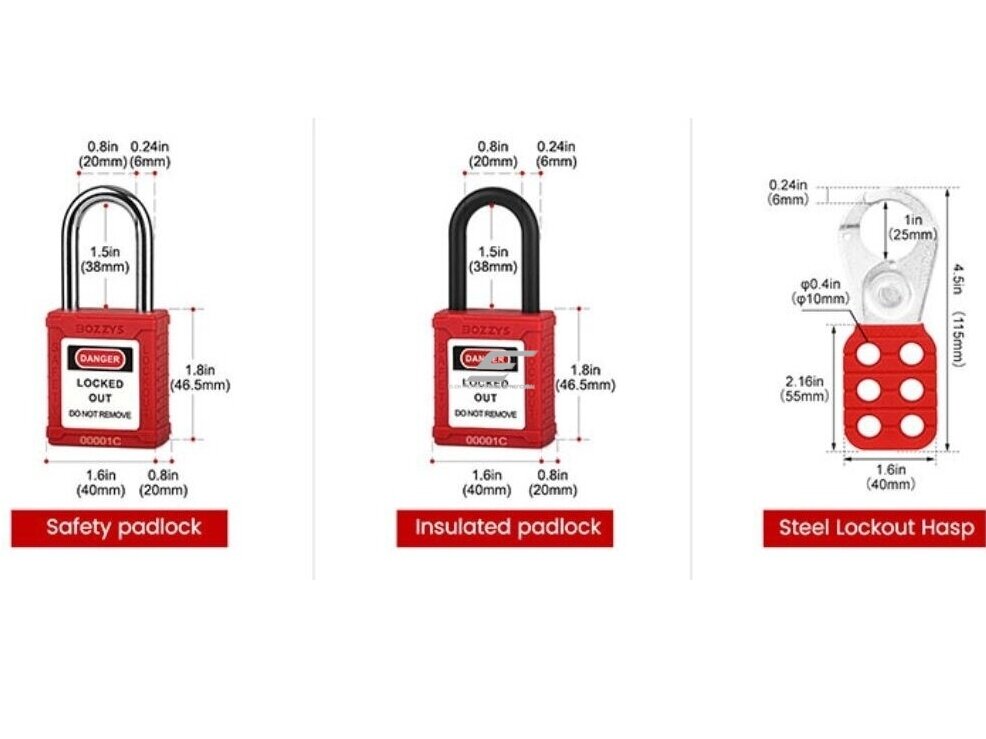

• Metalinių daugiaspynių užraktų bendras aukštis – apie 115–126 mm.
• Korpuso plotis – apie 40 mm.
• Pakabinamų spynų angų skersmuo – apie Ø10 mm.

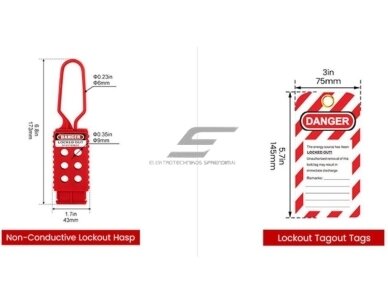

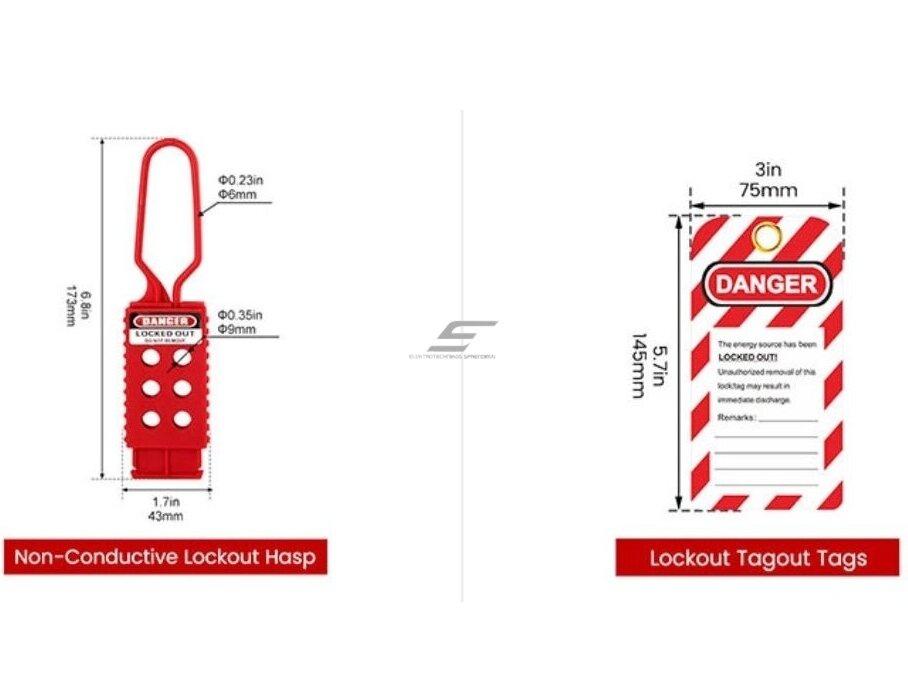

• Nelaidaus daugiaspynio užrakto ilgis – apie 175 mm.
• Nelaidaus užrakto troselio / lankelio skersmuo – apie Ø6 mm.
• Pakabinamų spynų angos – apie Ø9 mm.

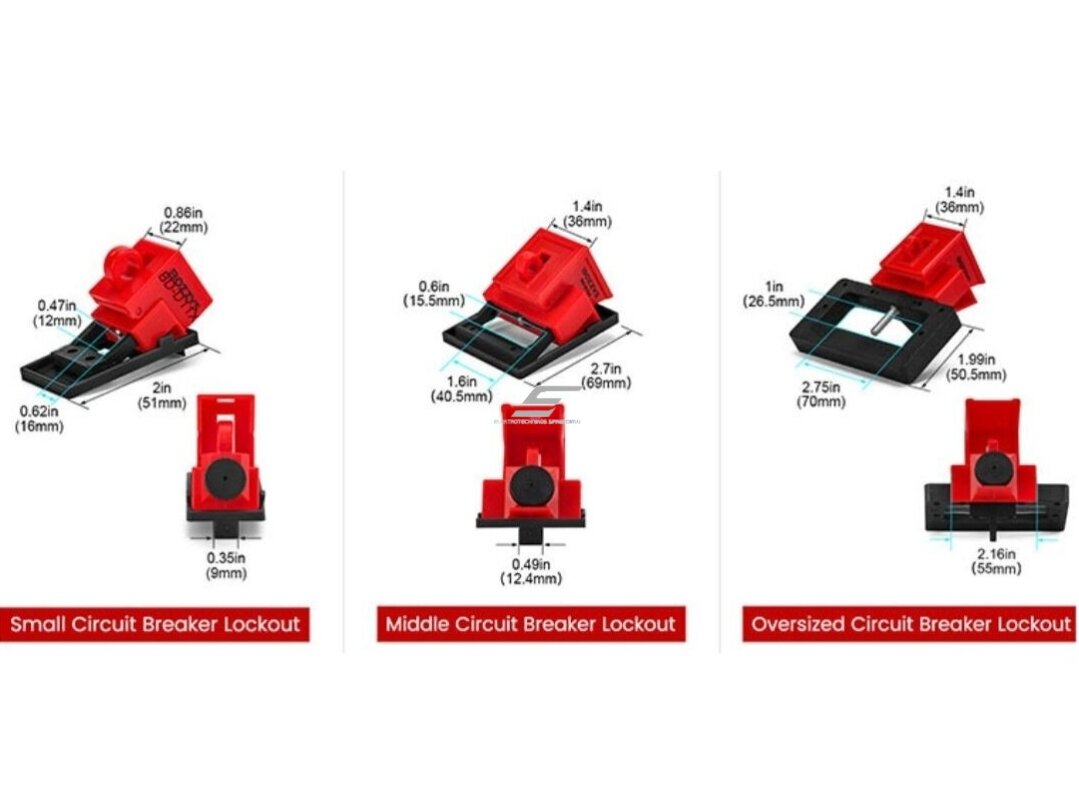

Rinkinyje pateikti keli skirtingo dydžio automatinių jungiklių blokatoriai, todėl galima pasirinkti variantą pagal konkretaus jungiklio svirtelės ir korpuso konstrukciją.

• Mažo dydžio jungiklio blokatorius – apie 51 mm ilgio ir 22 mm pločio.
• Vidutinio dydžio variantas – apie 69 mm ilgio ir 36 mm pločio.
• Didesnis variantas – apie 70 mm ilgio ir 55 mm pločio.
• Taip pat pateikiami kompaktiški blokatoriai automatiniams jungikliams.
• Vienas reguliuojamas jungiklių blokatorius turi maždaug 53,3–62,2 mm reguliavimo diapazoną.

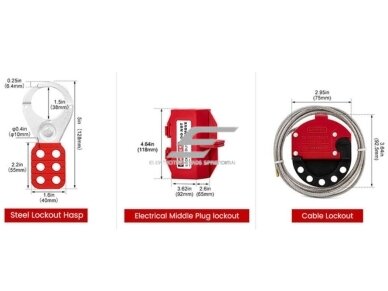

Rinkinyje pateikiamas elektros kištuko blokavimo užraktas, kurio pateikti matmenys yra apie 118 × 92 × 65 mm. Elektros kištukas uždaromas korpuso viduje, kad blokavimo metu jo nebūtų galima prijungti prie elektros lizdo.

Troselinis užraktas skirtas blokavimo vietoms, kurių nepatogu užfiksuoti standartiniu blokatoriumi. Korpuso skersmuo yra apie 92,5 mm. Lankstus metalinis troselis apvedamas aplink arba pravedamas per blokuojamus elementus.

Įspėjamosios blokavimo žymos skirtos aiškiai pažymėti užblokuotą įrangą. Žymos dydis – apie 75 × 145 mm. Ant žymos numatyta vieta papildomai informacijai ir naudojamas aiškus „DANGER“ bei „DO NOT OPERATE“ įspėjimas.

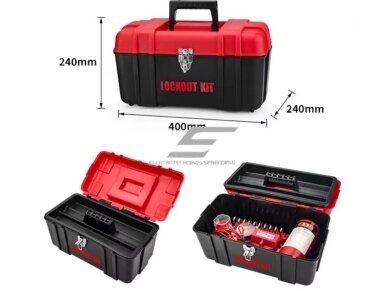

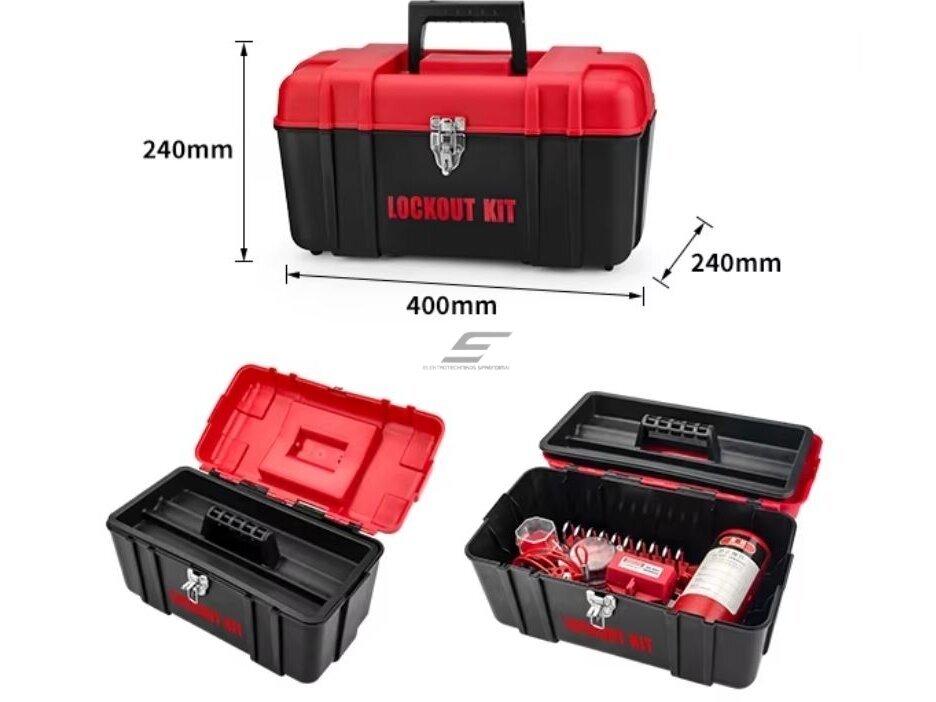

• Išoriniai matmenys – 400 × 240 × 240 mm.
• Raudonos ir juodos spalvos konstrukcija.
• Integruota nešimo rankena.
• Metalinis priekinis užsegimas.
• Dviejų lygių vidinė konstrukcija.
• Viršutinis išimamas dėklas smulkesnėms priemonėms.
• Didesnė apatinė erdvė stambesniems blokavimo užraktams.
• Dėžės medžiaga – techninis PP plastikas.
• Metalinėms detalėms nurodytas 304 nerūdijantis plienas.

Dėžėje naudojama dviejų lygių vidinė struktūra. Viršutinėje išimamoje dalyje galima laikyti smulkesnes blokavimo priemones ir priedus, o apatinėje – didesnius užraktus, troselius ir kitą LOTO inventorių. Tokia konstrukcija palengvina priemonių rūšiavimą ir transportavimą.

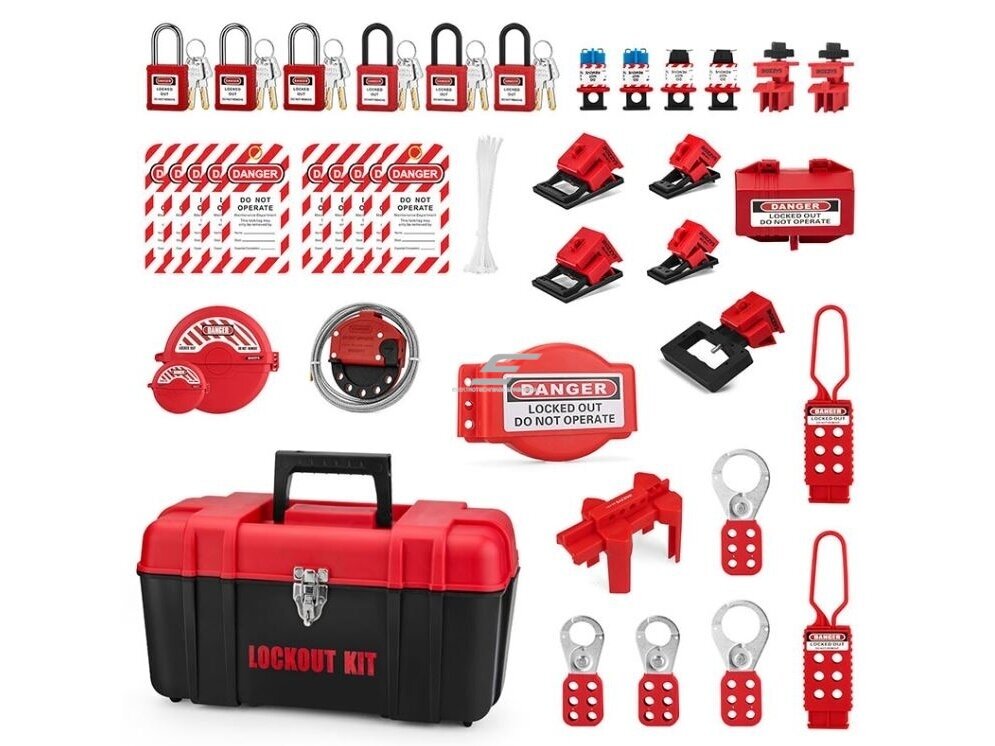

• 41 dalies LOTO blokavimo komplektas.
• Elektros ir mechaninės įrangos blokavimo priemonės.
• Saugos pakabinamos spynos.
• Metaliniai ir nelaidūs daugiaspyniai užraktai.
• Keli automatinių jungiklių blokatorių dydžiai.
• Elektros kištuko blokavimo priemonė.
• Troselinis blokavimo užraktas.

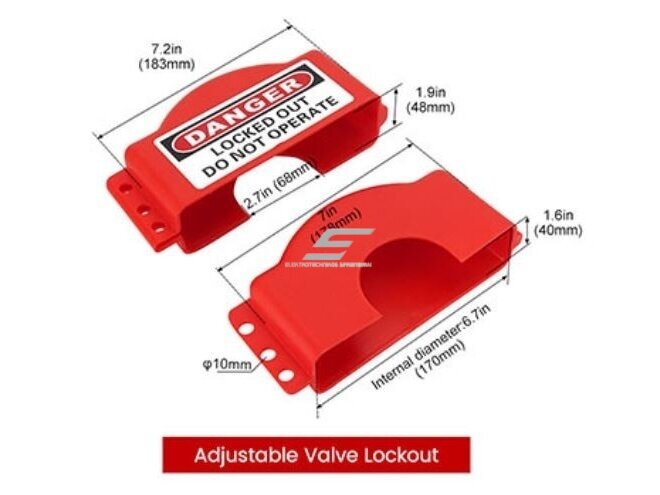

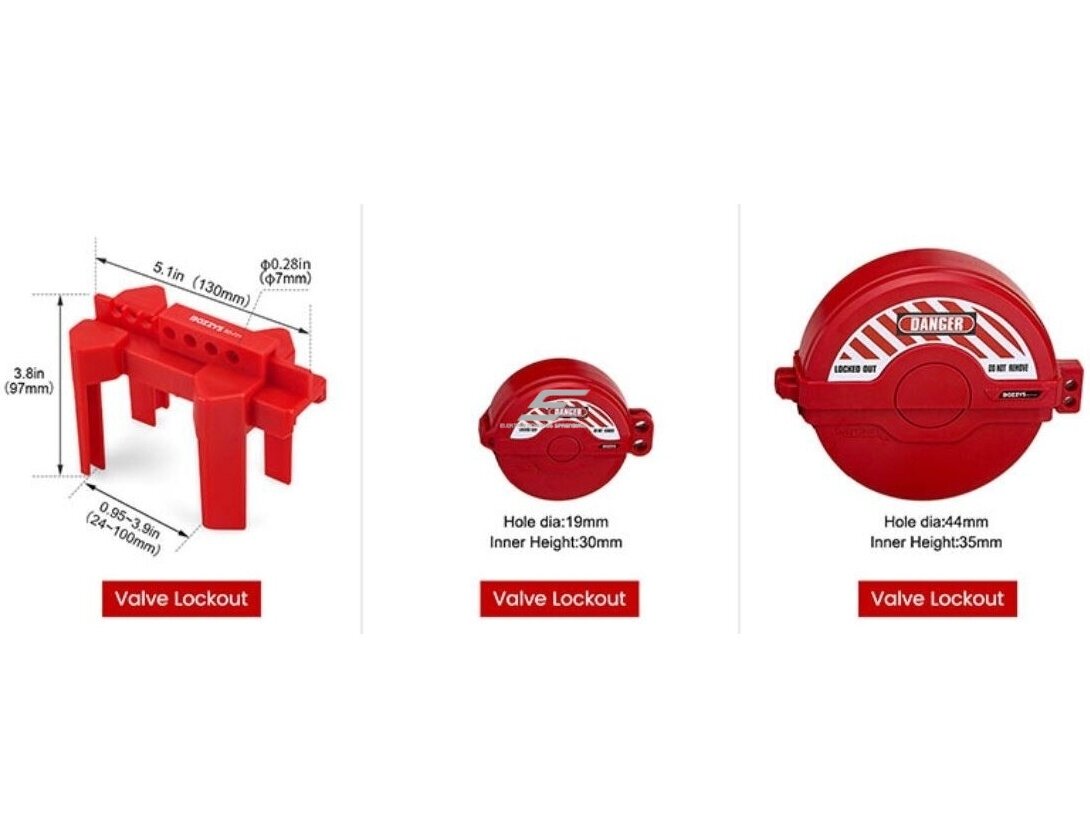

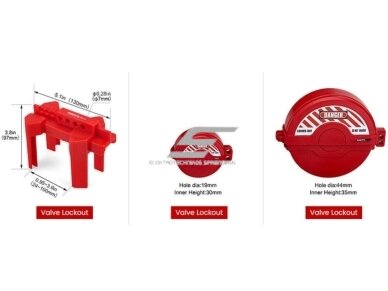

• Vožtuvų blokavimo priemonės.
• LOTO įspėjamosios žymos.
• Nešiojama dviejų lygių dėžė.

• Gamybos įmonėse.
• Elektros priežiūros darbuose.
• Mechaninės įrangos priežiūroje.
• Remonto ir techninio aptarnavimo skyriuose.
• Pramoninės automatikos įrangos priežiūroje.
• Darbo vietose, kuriose naudojamos LOTO energijos izoliavimo procedūros.
• Objektuose, kuriuose vienam specialistui reikia kelių skirtingų blokavimo priemonių.

1. Identifikuokite visus įrangos energijos šaltinius ir jų izoliavimo taškus.
2. Iš rinkinio pasirinkite konkrečiam taškui tinkamą blokavimo priemonę.
3. Izoliuokite energijos šaltinį pagal darbo vietoje nustatytą procedūrą.
4. Sumontuokite pasirinktą blokavimo užraktą.
5. Užfiksuokite jį individualia pakabinama spyna arba daugiaspyniu užraktu.
6. Pritvirtinkite įspėjamąją blokavimo žymą.
7. Prieš pradedant darbus patikrinkite, ar įranga negali būti netyčia vėl įjungta.
8. Po darbų blokavimo priemones grąžinkite į joms skirtas dėžės vietas.

• LOTO blokavimo priemonę visada rinkitės pagal konkretų energijos izoliavimo tašką.
• Prieš naudodami patikrinkite, ar pasirinktas blokatorius fiziškai tinka konkrečiai įrangai.
• Pakabinama spyna turi tinkamai užfiksuoti pasirinktą blokavimo priemonę.
• Naudojant daugiaspynius užraktus, kiekvienas darbuotojas turi naudoti jam priskirtą individualią spyną pagal taikomą darbo tvarką.
• Įspėjamoji žyma yra papildoma identifikavimo priemonė ir nepakeičia fizinio energijos izoliavimo.
• Prieš pradedant priežiūros ar remonto darbus būtina patikrinti, ar pavojingas energijos šaltinis faktiškai izoliuotas.

Nešiojamas LOTO saugos blokavimo rinkinys | 41 dalis | dėžėje

41 dalies LOTO rinkinys elektros ir mechaninės įrangos blokavimui, su pakabinamomis spynomis, daugiaspyniais užraktais, automatinių jungiklių blokatoriais, elektros kištuko, troseliniais ir vožtuvų blokavimo užraktais bei įspėjamosiomis žymomis. Priemonės sudėtos į 400 × 240 × 240 mm dviejų lygių nešiojamą dėžę iš techninio PP plastiko su nerūdijančio plieno detalėmis.
