  • Nauja prekė   LP1K kontaktorius | 3P | 9A | 24VAC ritė | 1NC pagalbinis kontaktas | elektros variklių ir valdymo grandinėms
    Nauja prekė   LP1K kontaktorius | 3P | 9A | 24VAC ritė | 1NC pagalbinis kontaktas | elektros variklių ir valdymo grandinėms 1

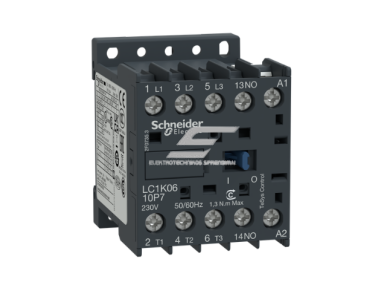

    LP1K kontaktorius | 3P | 9A | 24VAC ritė | 1NC pagalbinis kontaktas | elektros variklių ir valdymo grandinėms

    Kodas: LP1K0901BD
    Pasiteirauti apie prekę
    Kaina 21.18 € su PVM
    ( 17.50 € be PVM )
    Kompaktiškas trijų polių kontaktorius, skirtas elektros variklių, šildymo, apšvietimo, ventiliacijos ir kitų automatizavimo grandinių valdymui. Kontaktorius turi 3 pagrindinius normaliai atvirus galios kontaktus, yra skirtas iki 9A apkrovoms, turi 24V DC valdymo ritę ir vieną integruotą 1NC normaliai uždarą pagalbinį kontaktą.
  • Prekės aprašymas

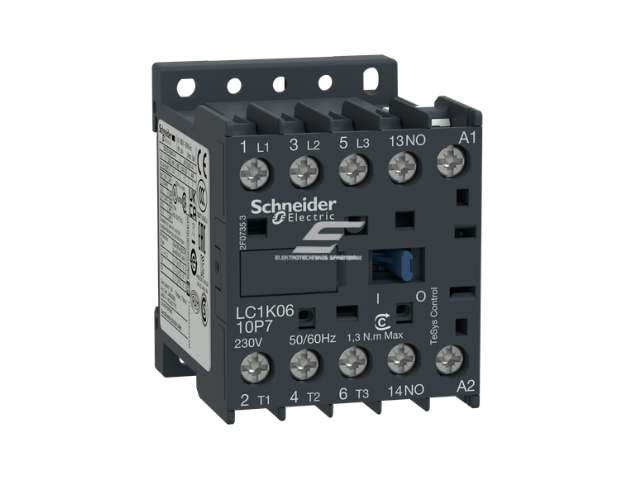

    LP1K kontaktorius 3P | 9A | 24V DC ritė | 1NC pagalbinis kontaktas

    Kompaktiškas trijų polių kontaktorius, skirtas elektros variklių, šildymo, apšvietimo, ventiliacijos ir kitų automatizavimo grandinių valdymui. Kontaktorius turi 3 pagrindinius normaliai atvirus galios kontaktus, yra skirtas iki 9A AC-3 / AC-3e apkrovoms, turi 24V DC valdymo ritę ir vieną integruotą 1NC normaliai uždarą pagalbinį kontaktą.

    Pagrindinė mintis:
    Tai patikimas kompaktiškas kontaktorius, naudojamas tada, kai reikia 24V DC valdymo signalu įjungti arba išjungti trifazę galios grandinę. Jis ypač tinkamas mažesnių elektros variklių, ventiliatorių, siurblių, šildymo įrenginių, apšvietimo grupių ir įvairių automatizavimo sistemų valdymui.
    Galios kontaktai
    3P / 3NO
    Vardinė srovė
    9A AC-3 / AC-3e
    Valdymo ritė
    24V DC
    Pagalbinis kontaktas
    1NC

    Veikimo principas

    Į kontaktoriaus valdymo ritę paduodama 24V DC įtampa. Ritė sukuria magnetinį lauką, kuris pritraukia kontaktoriaus mechanizmą ir uždaro tris pagrindinius galios kontaktus. Taip įjungiama prijungta trifazė apkrova, pavyzdžiui, elektros variklis, ventiliatorius, siurblys ar šildymo įrenginys.

    Kai 24V DC valdymo įtampa nuo ritės atjungiama, kontaktoriaus mechanizmas grįžta į pradinę padėtį, pagrindiniai kontaktai atsijungia ir apkrova išjungiama. Integruotas 1NC pagalbinis kontaktas gali būti naudojamas signalizacijai, blokavimui, automatiniam valdymui arba kontaktoriaus būsenos stebėjimui valdymo grandinėje.

    Kada reikalinga 24V DC ritė?
    24V DC valdymo ritė naudojama automatizavimo sistemose, PLC valdiklių grandinėse, valdymo spintose, saugios žemos įtampos valdymo schemose ir kitose sistemose, kuriose kontaktorius valdomas nuolatine 24V įtampa.

    Techniniai parametrai

    Gamintojas Schneider Electric
    Serija TeSys K
    Modelis LP1K0901BD
    Produkto tipas Elektromagnetinis kontaktorius
    Galios polių skaičius 3P
    Pagrindinių kontaktų tipas 3NO / 3 normaliai atviri
    Vardinė darbinė srovė 9A AC-3 / AC-3e
    AC-3 naudojimo kategorijos įtampa Iki 440V AC
    Galios grandinės vardinė įtampa Iki 690V AC, iki 400 Hz
    Orientacinė variklio galia prie 400V AC-3 Iki 2,2 kW
    Valdymo ritės įtampa 24V DC
    Pagalbinis kontaktas 1NC / 1 normaliai uždaras
    Gnybtų tipas Varžtiniai gnybtai
    Didžiausias veikimo dažnis Iki 600 ciklų per valandą
    Prekės kodas LP1K0901BD
    Svoris 0,221 kg

    Kur naudojamas?

    • Elektros variklių valdymui – mažesniems trifaziams varikliams, siurbliams, ventiliatoriams ir pavaroms.
    • Automatikos spintose – PLC, relių, jutiklių ir 24V DC valdymo sistemose.
    • Ventiliacijos sistemose – oro tiekimo, ištraukimo ir techninių ventiliatorių valdymui.
    • Šildymo sistemose – elektrinių šildytuvų, šildymo sekcijų ir kitų apkrovų valdymui.
    • Apšvietimo valdymo grandinėse – apšvietimo grupėms įjungti ar išjungti pagal laiką, jutiklius arba automatikos signalą.
    • Pramoninėje įrangoje – mechanizmuose, pakavimo įrenginiuose, gamybos linijose ir valdymo pultuose.

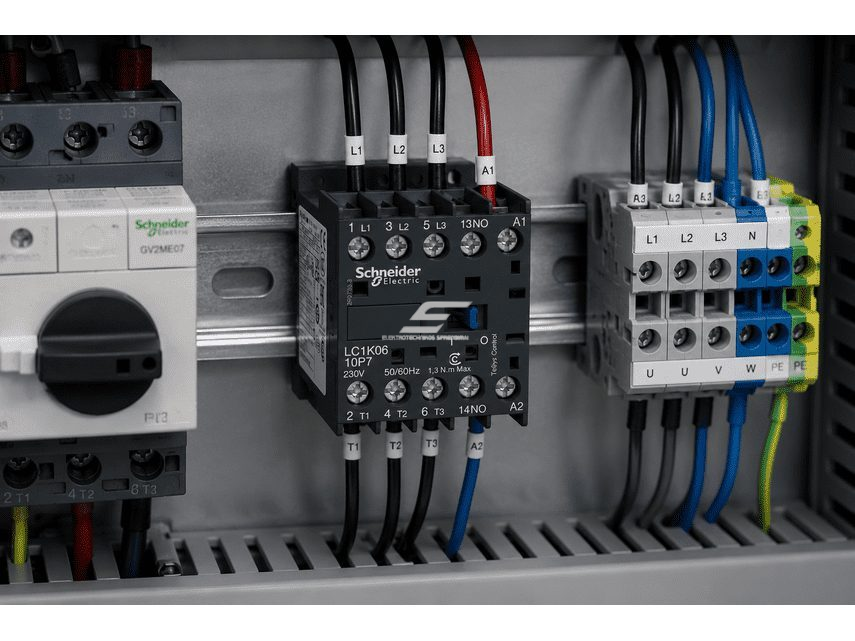

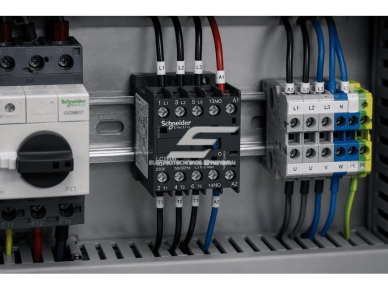

    Praktinis montavimo pavyzdys

    Pavyzdžiui, kontaktorius montuojamas elektros valdymo spintoje ir naudojamas 2,2 kW trifazio ventiliatoriaus valdymui. Valdymo ritė prijungiama prie 24V DC PLC išėjimo arba valdymo relės, o galios kontaktai įjungiami tarp apsauginio automatinio jungiklio ir variklio apsaugos relės arba tiesiogiai pagal konkrečią elektros schemą.

    Kai automatikos sistema aktyvuoja 24V DC signalą, kontaktorius įjungia ventiliatoriaus maitinimą. Integruotas 1NC pagalbinis kontaktas gali būti naudojamas valdymo blokavimui, tarpusavio kontaktorių blokiruotei arba būsenos signalui perduoti į valdiklį.

    Naudojimas pagal poreikį

    Elektromontuotojui: kompaktiškas kontaktorius, tinkamas montuoti valdymo spintose, automatikos skydeliuose, variklių valdymo grandinėse ir kitose sistemose, kur naudojamas 24V DC valdymas.

    Automatikos inžinieriui: patogus sprendimas PLC ir relių valdymo sistemose, kai reikalingas patikimas trifazės apkrovos perjungimas bei papildomas 1NC kontaktas blokavimui ar būsenos signalui.

    Pramonės įmonėms: gali būti naudojamas ventiliacijos, siurblių, smulkių pavarų, šildymo sistemų, gamybos įrenginių ir kitų elektros apkrovų valdymui.

    Techninės priežiūros specialistui: praktiškas pasirinkimas keičiant susidėvėjusį tokio paties tipo kontaktorių arba modernizuojant esamas valdymo spintas, kai reikalinga 24V DC ritė ir 1NC pagalbinis kontaktas.

    Pliusai

    • 3P kontaktorius – tinkamas trifazių apkrovų valdymui.
    • 9A AC-3 / AC-3e – tinkamas mažesniems elektros varikliams ir kitoms indukcinėms apkrovoms.
    • 24V DC ritė – suderinama su daugeliu automatizavimo ir PLC valdymo sistemų.
    • 1NC pagalbinis kontaktas – naudingas blokavimui, signalizacijai arba valdymo logikai.
    • Kompaktiška TeSys K serija – patogi ribotos vietos valdymo spintoms.
    • Varžtiniai gnybtai – įprastas ir patikimas laidų prijungimas.
    • Iki 690V AC galios grandinė – galima naudoti įvairiose žemos įtampos elektros sistemose, laikantis vardinių naudojimo kategorijų.
    • Schneider Electric gamintojas – plačiai naudojama pramoninės automatikos komponentų serija.

    Minusai / ribojimai

    • Valdymo ritė tik 24V DC – netinka tiesioginiam 230V AC ar kitos įtampos valdymui.
    • 9A AC-3 srovė – netinka didesniems varikliams, kuriems reikalingas didesnės srovės kontaktorius.
    • 1NC pagalbinis kontaktas – jei reikalingi papildomi NO arba NC kontaktai, gali prireikti papildomo pagalbinių kontaktų bloko.
    • Reikalinga tinkama apsauga – kontaktorius nėra variklio apsaugos įtaisas, todėl grandinėje turi būti parinktos tinkamos apsaugos.
    • Reikalinga teisinga schema – kontaktoriaus pritaikymas priklauso nuo apkrovos, valdymo logikos ir konkrečių montavimo sąlygų.

    Saugos ir montavimo pastabos

    Kontaktorius yra elektros valdymo komponentas, todėl jo montavimas ir prijungimas turi būti atliekamas pagal elektros schemą, gamintojo dokumentaciją ir galiojančius elektros saugos reikalavimus.

    • Montavimą turi atlikti kvalifikuotas elektrikas, turintis patirties su elektros valdymo ir galios grandinėmis.
    • Prieš montavimą būtina atjungti maitinimą ir patikrinti, ar grandinėje nėra įtampos.
    • Ritės įtampa turi būti tik 24V DC – prijungus netinkamą įtampą kontaktorius gali sugesti.
    • Variklio grandinėje būtina naudoti tinkamą apsaugą – automatinį jungiklį, saugiklius ir, kai reikia, šiluminę variklio apsaugos relę.
    • Laidų skerspjūvis ir apsaugos aparatai turi būti parinkti pagal faktinę apkrovos srovę, kabelio ilgį ir montavimo sąlygas.
    • 1NC pagalbinio kontakto paskirtį būtina patikrinti pagal konkrečią valdymo schemą prieš atliekant prijungimą.

    Greitas pasirinkimo gidas

    LP1K0901BD kontaktorius yra tinkamas pasirinkimas, kai reikia kompaktiško 3 polių kontaktoriaus mažesnei trifazei apkrovai valdyti per 24V DC automatikos signalą. Jis gali būti naudojamas valdymo spintose, ventiliacijos sistemose, siurblių valdyme, apšvietimo grupėse ir įvairiose pramoninėse automatikos sistemose.

    Galios kontaktai
    3P / 3NO
    AC-3 srovė
    9A
    Ritė
    24V DC
    Pagalbinis kontaktas
    1NC
    Tinka, kai reikia:
    • valdyti mažesnį trifazį variklį iki orientacinės 2,2 kW galios prie 400V AC-3;
    • naudoti 24V DC PLC, relės arba automatikos signalą;
    • turėti integruotą 1NC pagalbinį kontaktą;
    • kompaktiško kontaktoriaus ribotos vietos valdymo spintoje;
    • valdyti ventiliatorių, siurblį, šildymo įrenginį ar kitą trifazę apkrovą.
    Patikrinkite prieš užsakymą:
    • ar valdymo grandinėje tikrai naudojama 24V DC įtampa;
    • ar faktinė apkrovos srovė neviršija 9A AC-3 kategorijoje;
    • ar reikalingi papildomi pagalbiniai kontaktai;
    • ar kontaktorius bus naudojamas variklio, šildymo ar kitos rūšies apkrovai;
    • ar sistemoje numatyta tinkama perkrovos ir trumpojo jungimo apsauga.
    Svarbus priminimas:
    Kontaktorius nėra pilna variklio apsauga. Variklio valdymo grandinėje, priklausomai nuo projekto, gali būti reikalingas automatinis jungiklis, saugikliai, šiluminė apsaugos relė, fazių kontrolės relė ir kiti apsaugos bei valdymo komponentai.

    DUK – dažniausiai užduodami klausimai

    Ar šis kontaktorius tinka trifaziam varikliui?
    Taip, kontaktorius turi tris pagrindinius galios polius ir yra skirtas trifazių apkrovų valdymui. AC-3 kategorijoje jo vardinė srovė yra 9A, o prie 400V orientacinė variklio galia yra iki 2,2 kW. Galutinį parinkimą būtina atlikti pagal konkretaus variklio vardinę srovę ir paleidimo sąlygas.
    Ką reiškia 24V DC ritė?
    Tai reiškia, kad kontaktoriaus valdymo gnybtams reikia paduoti 24V nuolatinę įtampą. Gavusi šią įtampą, ritė įjungia kontaktoriaus pagrindinius galios kontaktus.
    Ką reiškia 1NC pagalbinis kontaktas?
    1NC reiškia vieną normaliai uždarą pagalbinį kontaktą. Kai kontaktorius ramybės būsenoje, šis kontaktas yra uždaras, o kontaktoriui įsijungus – atsijungia. Jis gali būti naudojamas blokavimui, signalizacijai ar valdymo logikai.
    Ar galima kontaktorių valdyti iš PLC?
    Taip, jeigu PLC arba tarpinė relė gali patikimai pateikti 24V DC valdymo signalą, o išėjimo srovė ir valdymo schema atitinka kontaktoriaus ritės reikalavimus.
    Ar kontaktorius turi variklio perkrovos apsaugą?
    Ne. Kontaktorius tik įjungia arba išjungia apkrovą. Variklio apsaugai nuo perkrovos paprastai naudojama papildoma šiluminė apsaugos relė, variklio apsaugos automatas arba kita tinkamai parinkta apsauga.
    Ar kontaktorius gali būti naudojamas apšvietimo valdymui?
    Taip, jis gali būti naudojamas apšvietimo grupėms valdyti, tačiau būtina įvertinti realią apkrovos rūšį, LED maitinimo šaltinių paleidimo sroves ir naudojimo kategoriją. Didesniems LED apšvietimo projektams gali reikėti specialiai tam skirtų kontaktorių.

    Kompaktiškas 24V DC kontaktorius profesionalioms valdymo sistemoms

    Tai praktiškas 3 polių kontaktorius, skirtas patikimam trifazių apkrovų valdymui automatikos ir pramoninėse elektros sistemose.

    9A AC-3 / AC-3e kategorija, 24V DC ritė, 1NC pagalbinis kontaktas ir kompaktiška konstrukcija leidžia šį modelį naudoti variklių, ventiliacijos, siurblių, šildymo, apšvietimo bei kitose valdymo grandinėse, kur svarbus patikimas ir aiškiai valdomas galios perjungimas.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
