Maitinimo šaltinis su rele veidrodžio šildymo kilimėliui valdyti | 12 V DC | 24 W | 2 A | relė 1 A / 230 V AC | IP20 | ELSP-XMP-12V024W
Kodas: ELSP-XMP-12V024WKaina 15.47 € su PVM( 12.79 € be PVM )Kompaktiškas 12 V DC 24 W maitinimo šaltinis veidrodžiams su LED apšvietimu ir šildymo kilimėliu nuo rasojimo. Integruota 1 A / 230 V AC relė įjungia kilimėlį be atskiro modulio. Įėjimas 100–240 V AC, II izoliacijos klasė, apsaugos nuo perkrovos, trumpojo jungimo ir perkaitimo, darbo temperatūra −40…+40 °C.
-
Maitinimo šaltinis su rele veidrodžio šildymo kilimėliui valdyti | 12 V DC | 24 W | 2 A | relė 1 A / 230 V AC | IP20 | ELSP-XMP-12V024W

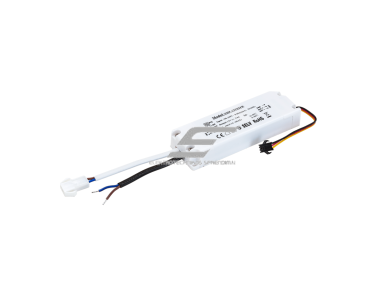

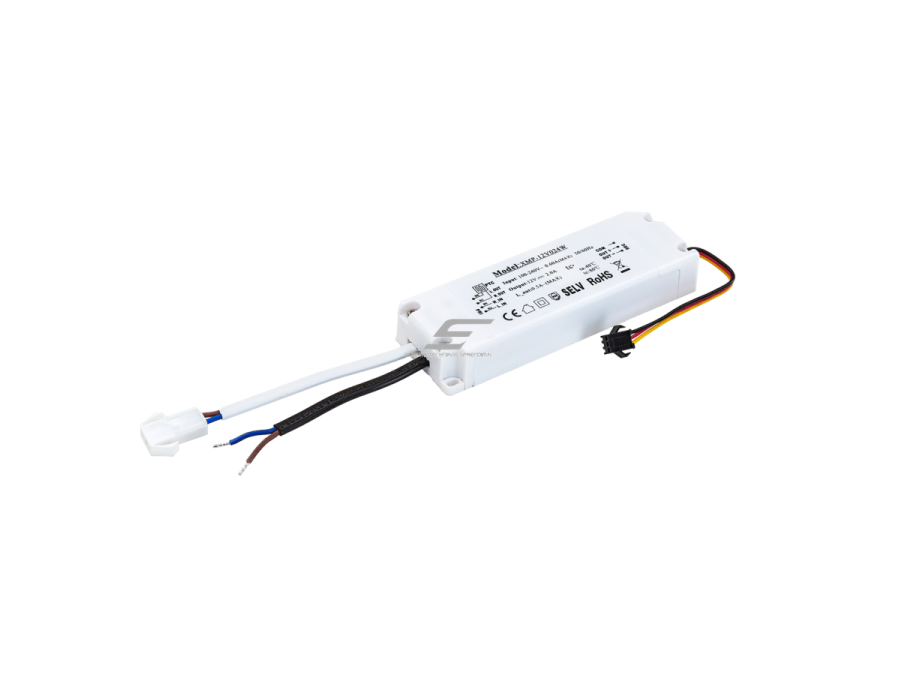

Kompaktiškas 24 W pastovios įtampos maitinimo šaltinis mažesniems veidrodžiams su LED apšvietimu ir šildymo kilimėliu nuo rasojimo. Viename korpuse – 12 V DC išėjimas apšvietimui ir elektronikai bei integruota 1 A / 230 V AC relė šildymo kilimėlio grandinei. II izoliacijos klasė, apsaugos nuo perkrovos, trumpojo jungimo ir perkaitimo.
Pagrindinė mintis:
Mažesniam veidrodžiui (iki ~2 m LED juostos) 36 W šaltinis nebūtinas. Šis 24 W modelis atlieka tas pačias dvi funkcijas – maitina 12 V apšvietimą ir per relę įjungia 230 V šildymo kilimėlį, todėl už veidrodžio lieka vienas blokas vietoje dviejų. Svarbu: kilimėlis maitinamas 230 V per relę, o ne iš 12 V išėjimo, todėl jo galia neriboja apšvietimo galios.Išėjimas
12 V DC, 2 A, 24 WRelė šildymui
1 A / 230 V ACMatmenys
130 × 43 × 21 mmNaudingumas
83 %, tuščia eiga < 0,5 WVeikimo principas

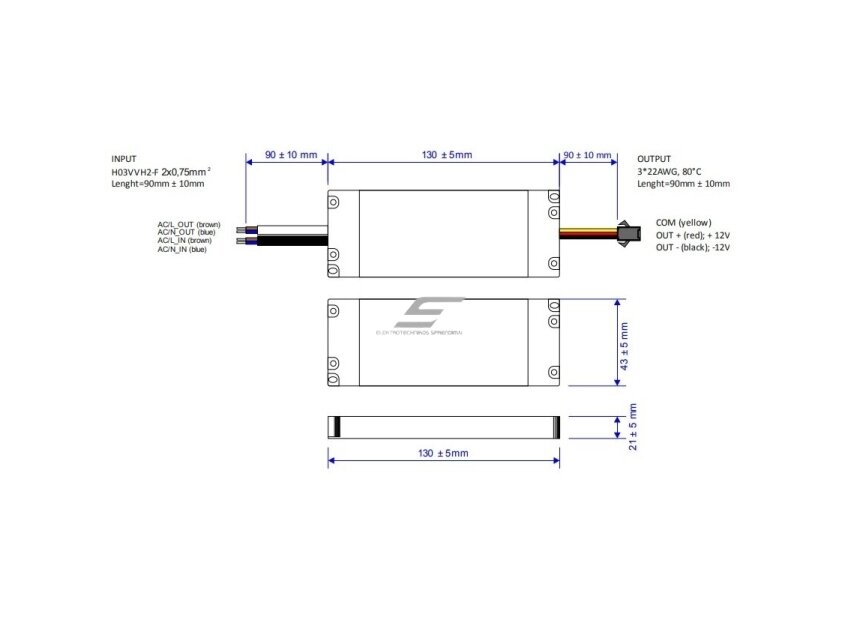

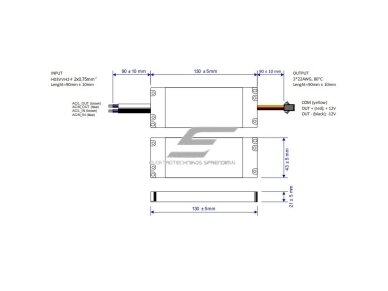

Šaltinis montuojamas už veidrodžio arba spintelės nišoje ir jungiamas prie 100–240 V AC tinklo pirminiu laidu H03VVH2-F 2×0,75 mm². Antrinėje pusėje išvestas 3×22AWG laidas 12 V apkrovai – LED juostai, lietimo ar artumo jungikliui, kitai veidrodžio elektronikai.

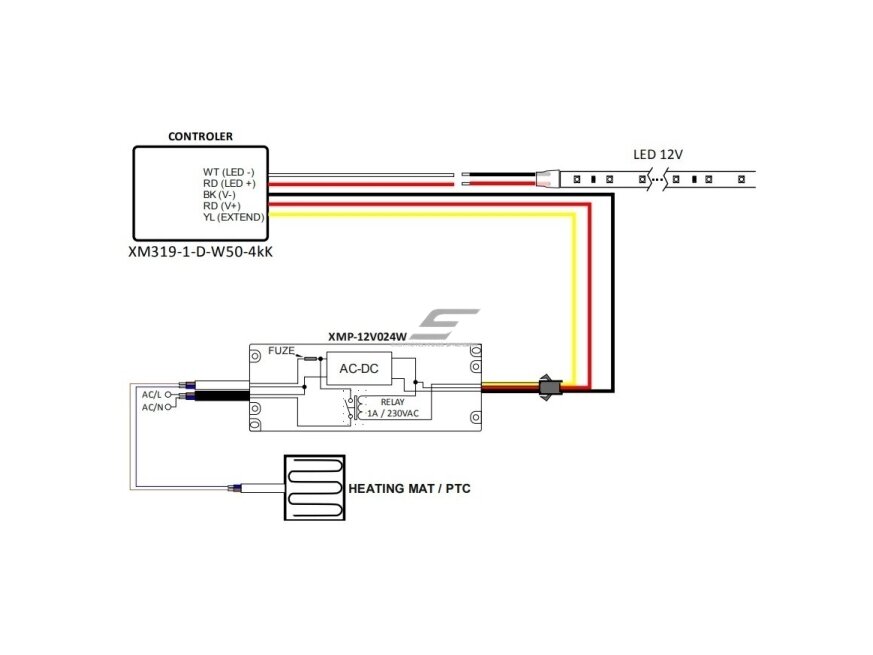

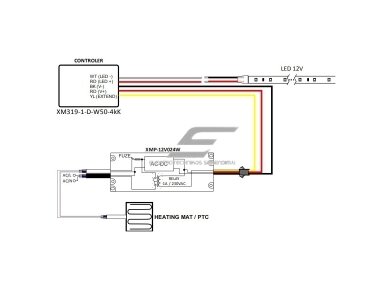

Impulsinis keitiklis palaiko pastovią 12 V DC įtampą visame 0–2 A apkrovos diapazone (tolerancija ±2 %). Integruota relė komutuoja šildymo kilimėlio 230 V grandinę iki 1 A. Jungiama pagal tiekėjo jungimo schemą.
Perkrovos (110–130 %) ar trumpojo jungimo atveju šaltinis pereina į „hiccup“ režimą ir, pašalinus gedimą, atsistato pats. Perkaitęs jis išjungia išėjimą – veikimui atkurti šaltinį reikia išjungti ir vėl įjungti.
Kuo naudingas ELSP-XMP-12V024W?
Mažesniems veidrodžiams tai optimalus pasirinkimas: kompaktiškas 130 mm korpusas, maitinimas ir šildymo valdymas viename bloke, o tuščios eigos sąnaudos mažesnės nei 0,5 W. Jei LED apkrova didesnė nei ~19 W, rinkitės 36 W modelį ELSP-XMP-12V036W.Techninės specifikacijos
Prekės tipas Pastovios įtampos maitinimo šaltinis su integruota rele veidrodžio šildymo kilimėliui Prekės kodas ELSP-XMP-12V024W Išėjimo įtampa 12 V DC (pastovi), tolerancija ±2 % Vardinė srovė / diapazonas 2 A / 0–2 A Galia 24 W Įtampos stabilumas ±0,5 % (tinklo pokyčiui), ±2 % (apkrovos pokyčiui) Pulsacijos ir triukšmas maks. 250 mVp-p Paleidimo / įsitvirtinimo laikas 500 ms / 100 ms (230 V AC), 1000 ms / 100 ms (115 V AC) Relė maks. 1 A / 230 V AC, šildymo kilimėliui Įėjimo įtampa / dažnis 100–240 V AC / 47–63 Hz Įėjimo srovė 0,26 A (230 V AC), 0,5 A (115 V AC) Įsijungimo srovė 40 A (230 V AC) Nuotėkio srovė < 0,5 mA (240 V AC) Naudingumo koeficientas 83 % Sąnaudos be apkrovos < 0,5 W Apsauga nuo perkrovos 110–130 %, „hiccup“ režimas, automatinis atsistatymas Apsauga nuo trumpojo jungimo „hiccup“ režimas, automatinis atsistatymas Apsauga nuo perkaitimo išėjimo išjungimas, atkuriama išjungus ir vėl įjungus maitinimą Izoliacijos klasė II (dviguba izoliacija) Izoliacijos varža įėjimas–išėjimas ≥ 50 MΩ (500 V DC, 25 °C, 70 % RH) Elektrinis atsparumas įėjimas–išėjimas 3,6 kV AC Apsaugos klasė IP20 Darbo temperatūra −40 … +40 °C (Tc maks. 90 °C) Santykinė drėgmė 20–95 % RH, be kondensato Sandėliavimas −40 … +90 °C, 10–95 % RH Matmenys 130 × 43 × 21 mm Svoris 0,111 kg Pirminis laidas H03VVH2-F 2×0,75 mm², ilgis 90 ± 10 mm Antrinis laidas 3×22AWG, 80 °C, ilgis 90 ± 10 mm Saugos standartai EN 61347-1, EN 61347-2-13 EMS standartai EN 55015, EN 61547, EN 61000-3-2, EN 61000-3-3 Pagrindinės funkcijos
- Pastovi 12 V DC įtampa – LED juosta šviečia tolygiai, nepriklausomai nuo apkrovos pokyčių.
- Integruota relė 1 A / 230 V AC – šildymo kilimėlis įjungiamas be atskiro valdymo modulio.
- Apsaugos – perkrova ir trumpasis jungimas atsistato automatiškai, perkaitimas išjungia išėjimą.
- II izoliacijos klasė – nereikia apsauginio įžeminimo laidininko.
- Tuščia eiga < 0,5 W – nuolat prijungtas šaltinis beveik nevartoja energijos, kai veidrodis išjungtas.
- Platus darbo temperatūrų diapazonas – −40 … +40 °C.
Kur naudojamas?
- Mažesni vonios veidrodžiai su LED apšvietimu ir šildymo kilimėliu
- Veidrodinės vonios spintelės su integruotu apšvietimu
- Viešbučių ir apartamentų vonios kambariai
- Sugedusio veidrodžio maitinimo šaltinio keitimas
Naudojimas pagal poreikį
Veidrodžių gamintojui.
Vienas standartinis blokas mažesnių veidrodžių apšvietimui ir šildymui – paprastesnis komplektavimas.Vonios įrangos montuotojui.
Kompaktiškas korpusas ir trumpi išvadai – laidai sujungiami hermetiškoje jungčių dėžutėje už veidrodžio.Namų savininkui.
Tinka keičiant sugedusį veidrodžio šaltinį, kai reikia išlaikyti ir apšvietimą, ir šildymą.Praktinis panaudojimas
Veidrodyje 600 × 800 mm sumontuota 2 m 12 V LED juostos (9,6 W/m, iš viso 19,2 W), lietimo jungiklis ir 230 V šildymo kilimėlis 400 × 300 mm. Šaltinis maitina juostą ir jungiklį (apie 80 % jo galios), o relė įjungia kilimėlį. Jei juostos būtų daugiau nei ~2 m, reikėtų 36 W modelio.Kas dar reikalinga veidrodžio komplektui?
Šaltinis yra komplekto centras. Pilnam veidrodžio apšvietimo ir šildymo sprendimui paprastai reikia:
Šildymo kilimėlis nuo rasojimo
230 V, IP54, pvz. 400 × 300 mm kilimėlis. Kilimėlio srovė – ne didesnė kaip 1 A.Jungiklis už veidrodžio
Liečiamas jungiklis 12/24 V DC, 5 A arba IR artumo jungiklis-dimeris ELSP-XM319-IR5.12 V LED juosta
Bendra galia iki 24 W (ilgalaikiam darbui – iki ~19 W).Hermetiška jungčių dėžutė
Jungčių dėžutė ELSP-XM-OJ-3319 (IP44) – 230 V laidų sujungimui.Pliusai
- Maitinimas ir šildymo valdymas viename korpuse
- Kompaktiškas korpusas 130 × 43 × 21 mm
- Tuščia eiga < 0,5 W
- Apsaugos nuo perkrovos, trumpojo jungimo ir perkaitimo
- II izoliacijos klasė, 3,6 kV AC atsparumas
- Universalus 100–240 V AC įėjimas, darbas nuo −40 °C
Minusai / ribojimai
- 12 V apkrova ribojama 24 W (2 A) – didesniam apšvietimui reikia 36 W modelio
- Relė tik iki 1 A / 230 V AC – didesnės srovės kilimėliui reikia atskiros relės
- IP20 – montuojamas tik nuo purslų ir kondensato apsaugotoje vietoje
- Fiksuota 12 V įtampa – netinka 24 V LED juostoms
- Perkaitus atsistato tik išjungus ir vėl įjungus maitinimą
Saugos ir montavimo pastabos
- Prieš montuojant išjunkite maitinimą ir įsitikinkite, kad grandinėje nėra įtampos.
- Jungti turi kvalifikuotas elektrikas, laikantis vonios patalpų zonų reikalavimų (HD 60364-7-701).
- IP20 šaltinis montuojamas už veidrodžio ar spintelėje, kur nepatenka purslai ir nesikaupia kondensatas.
- Vonios kambario grandinė turi būti apsaugota 30 mA srovės nuotėkio rele.
- Šildymo kilimėlio srovė neturi viršyti 1 A.
- 230 V jungtis atlikite hermetiškoje jungčių dėžutėje.
- Neuždenkite korpuso šilumą izoliuojančiomis medžiagomis.
Greitas pasirinkimo gidas
12 V DC | 2 A | 24 WRelė 1 A / 230 V AC130 × 43 × 21 mmIP20 | II klasėTinka, kai reikia:- maitinti 12 V LED juostą ir veidrodžio elektroniką iki 24 W;
- valdyti vieną šildymo kilimėlį iki 1 A / 230 V AC;
- sutalpinti maitinimą mažame veidrodyje ar spintelėje.
Patikrinkite prieš naudojimą:- LED juostos įtampą (12 V) ir bendrą galią;
- šildymo kilimėlio srovę (ne daugiau kaip 1 A);
- ar montavimo vieta apsaugota nuo purslų ir kondensato.
Svarbus priminimas: šaltinis nepakeičia grandinės apsaugos – automatinio jungiklio ir 30 mA srovės nuotėkio relės. Šviesai reguliuoti reikalingas jungiklis su dimeriavimo funkcija.Dažniausiai užduodami klausimai
Kokios galios LED juostą galima prijungti?
Iki 24 W (2 A) prie 12 V, ilgalaikiam darbui rekomenduojame neviršyti ~19 W.Ar šildymo kilimėlio galia įskaičiuojama į 24 W?
Ne. Kilimėlis maitinamas 230 V per relę, todėl 24 W riboja tik 12 V apšvietimą ir elektroniką. Kilimėliui galioja relės riba – 1 A.Kuo skiriasi nuo 36 W modelio?
Mažesne 12 V galia ir korpusu. 36 W modelis plonesnis (16,5 mm) ir skirtas didesniems veidrodžiams.Ką daryti, jei šaltinis perkaito ir išsijungė?
Išjunkite maitinimą, pašalinkite perkaitimo priežastį (uždengtas korpusas, per didelė apkrova) ir vėl įjunkite.Maitinimo šaltinis su rele veidrodžio šildymo kilimėliui | 12 V DC | 24 W | ELSP-XMP-12V024W
ELSP-XMP-12V024W – kompaktiškas 12 V DC 24 W maitinimo šaltinis veidrodžio LED apšvietimui su integruota 1 A / 230 V AC rele šildymo kilimėliui. II izoliacijos klasė, 83 % naudingumas, apsaugos nuo perkrovos, trumpojo jungimo ir perkaitimo, atitiktis EN 61347-1 ir EN 61347-2-13.
