Maitinimo šaltinis su rele veidrodžio šildymo kilimėliui valdyti | 12 V DC | 36 W | 3 A | relė 1 A / 230 V AC | IP20 | ELSP-XMP-12V036W
Kodas: ELSP-XMP-12V036WKaina 21.50 € su PVMŠis kompaktiškas 36W nuolatinės įtampos maitinimo šaltinis yra specialiai sukurtas veidrodžiams su integruotu šildymo kilimėliu nuo rasojimo. Jame įmontuota 1A/230VAC relė leidžia automatiškai valdyti šildymo kilimėlio įjungimą. Prietaisas užtikrina stabilų 12V išėjimą, tinka naudoti įvairiose buitinėse ir komercinėse aplinkose, yra visiškai izoliuotas (II klasė), su apsaugomis nuo perkrovos, trumpo jungimo ir perkaitimo.
-
Maitinimo šaltinis su rele veidrodžio šildymo kilimėliui valdyti | 12 V DC | 36 W | 3 A | relė 1 A / 230 V AC | IP20 | ELSP-XMP-12V036W

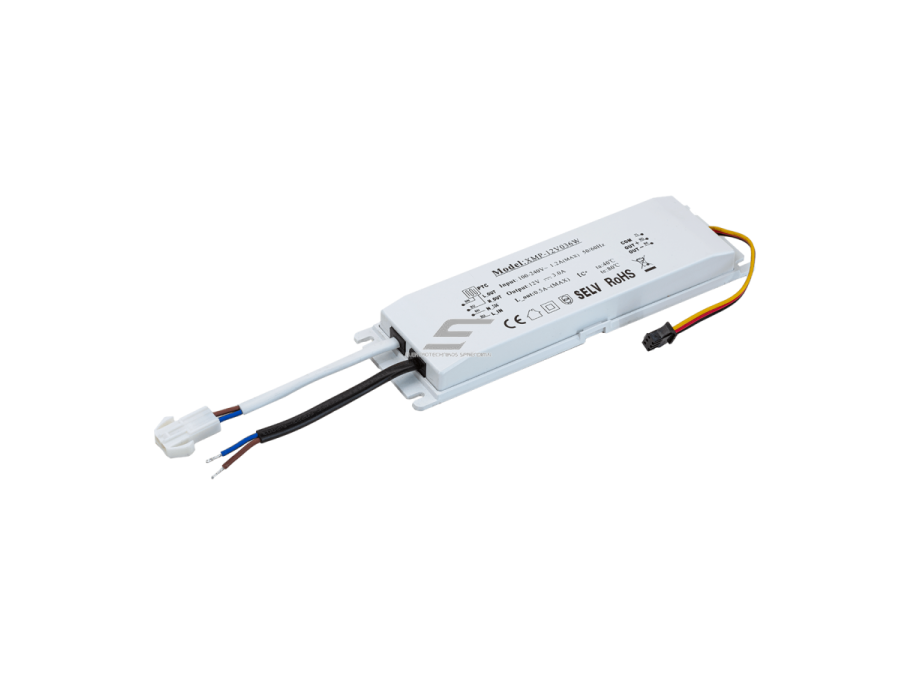

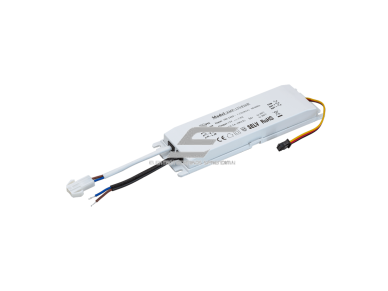

Plonas 36 W pastovios įtampos maitinimo šaltinis, skirtas veidrodžiams su LED apšvietimu ir šildymo kilimėliu nuo rasojimo. Viename 16,5 mm storio korpuse yra 12 V DC išėjimas apšvietimui ir elektronikai bei integruota 1 A / 230 V AC relė, komutuojanti šildymo kilimėlio grandinę. II izoliacijos klasė, apsaugos nuo perkrovos, trumpojo jungimo ir perkaitimo.
Pagrindinė mintis:
Veidrodyje su apšvietimu ir šildymu paprastai reikia dviejų dalykų: 12 V maitinimo LED juostai ir atskiro modulio, kuris įjungtų 230 V šildymo kilimėlį. Šis šaltinis abi funkcijas sujungia viename korpuse, todėl už veidrodžio lieka mažiau komponentų, mažiau jungčių ir daugiau vietos. Aktualu ten, kur montavimo gylis ribotas, o šildymas turi būti valdomas kartu su veidrodžio valdymu.Išėjimas
12 V DC, 3 A, 36 WRelė šildymui
1 A / 230 V ACKorpuso storis

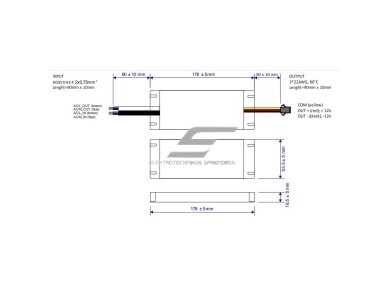

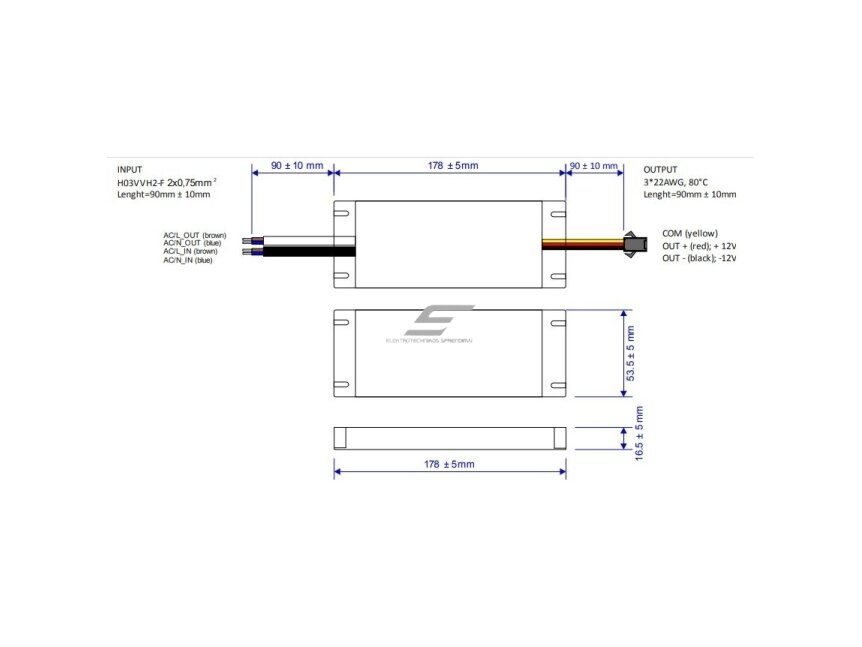

16,5 mm (178 × 53,5 mm)Naudingumas
88 %, tuščia eiga < 0,5 WVeikimo principas
Šaltinis montuojamas už veidrodžio arba spintelės nišoje ir jungiamas prie 100–240 V AC tinklo pirminiu laidu H03VVH2-F 2×0,75 mm². Antrinėje pusėje išvestas 3×22AWG laidas, prie kurio jungiama 12 V apkrova – LED juosta, lietimo ar artumo jungiklis, kita veidrodžio elektronika.

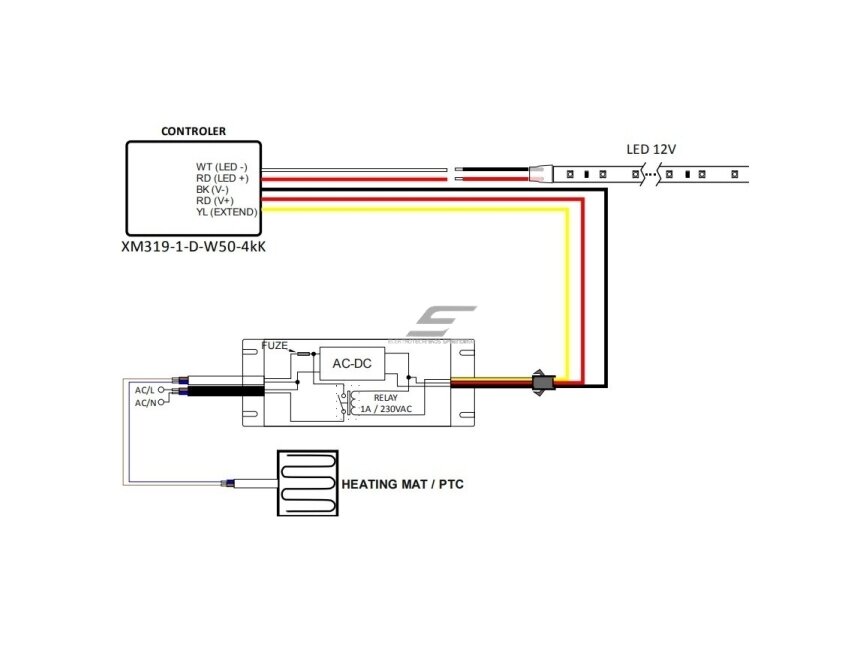

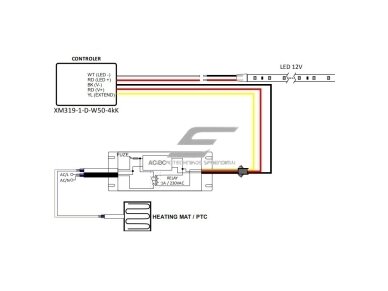

Impulsinis keitiklis palaiko pastovią 12 V DC įtampą visame 0–3 A apkrovos diapazone (tolerancija ±2 %). Integruota relė komutuoja šildymo kilimėlio grandinę iki 1 A esant 230 V AC, todėl kilimėliui nereikia atskiro valdymo modulio. Jungiama pagal gamintojo jungimo schemą.
Rezultatas – vienas plonas blokas maitina apšvietimą ir valdo šildymą nuo rasojimo. Perkrovos ar trumpojo jungimo atveju šaltinis pereina į „hiccup“ režimą ir, pašalinus gedimą, atsistato pats; perkaitęs išsijungia ir vėl įsijungia atvėsęs.
Kuo naudingas ELSP-XMP-12V036W?
Vietoje dviejų įrenginių (maitinimo šaltinio ir atskiros relės kilimėliui) už veidrodžio montuojamas vienas. 16,5 mm storis leidžia jį paslėpti net plono profilio veidrodžiuose, o tuščios eigos sąnaudos mažesnės nei 0,5 W – svarbu įrenginiui, kuris visą laiką prijungtas prie tinklo.Techninės specifikacijos
Prekės tipas Pastovios įtampos maitinimo šaltinis su integruota rele veidrodžio šildymo kilimėliui Prekės kodas ELSP-XMP-12V036W Išėjimo įtampa 12 V DC (pastovi, nereguliuojama), tolerancija ±2 % Vardinė srovė / diapazonas 3 A / 0–3 A Galia 36 W Įtampos stabilumas ±0,5 % (tinklo pokyčiui), ±2 % (apkrovos pokyčiui) Pulsacijos ir triukšmas maks. 250 mVp-p Paleidimo laikas 500 ms (230 V AC), 1000 ms (115 V AC) Relė maks. 1 A / 230 V AC, skirta veidrodžio šildymo kilimėliui Įėjimo įtampa / dažnis 100–240 V AC / 47–63 Hz Įėjimo srovė 0,36 A (230 V AC), 0,7 A (115 V AC) Įsijungimo srovė 40 A (230 V AC) Nuotėkio srovė < 0,5 mA (240 V AC) Naudingumo koeficientas 88 % Sąnaudos be apkrovos < 0,5 W Apsauga nuo perkrovos 110–130 %, „hiccup“ režimas, automatinis atsistatymas Apsauga nuo trumpojo jungimo „hiccup“ režimas, automatinis atsistatymas Apsauga nuo perkaitimo automatinis išsijungimas, atsistato atvėsus Izoliacijos klasė II (dviguba izoliacija) Izoliacijos varža įėjimas–išėjimas ≥ 50 MΩ (500 V DC) Elektrinis atsparumas įėjimas–išėjimas 3,6 kV AC Apsaugos klasė IP20 Darbo temperatūra −40 … +40 °C (Tc maks. 90 °C) Santykinė drėgmė 20–95 % RH, be kondensato Sandėliavimo temperatūra −40 … +90 °C Matmenys 178 × 53,5 × 16,5 mm Svoris 0,136 kg Pirminis laidas H03VVH2-F 2×0,75 mm², ilgis 90 ± 10 mm Antrinis laidas 3×22AWG, ilgis 90 ± 10 mm Saugos standartai EN 61347-1, EN 61347-2-13 EMS standartai EN 55015 (spinduliuotė), EN 61547 (atsparumas), EN 61000-3-2, EN 61000-3-3 Pagrindinės funkcijos
- Pastovi 12 V DC įtampa – LED juosta šviečia tolygiai, be šviesumo svyravimų keičiantis apkrovai.
- Integruota relė 1 A / 230 V AC – šildymo kilimėlis valdomas be papildomo modulio, mažiau jungčių už veidrodžio.
- Trijų pakopų apsauga – perkrova, trumpasis jungimas ir perkaitimas nesugadina šaltinio; pašalinus priežastį jis atsistato pats.
- II izoliacijos klasė – nereikia apsauginio įžeminimo laidininko, paprastesnis montavimas veidrodžio korpuse.
- 88 % naudingumas – mažiau šilumos uždaroje erdvėje už veidrodžio.
- Tuščia eiga < 0,5 W – nuolat prie tinklo prijungtas šaltinis beveik nevartoja energijos, kai veidrodis išjungtas.
Kur naudojamas?
- Vonios veidrodžiai su LED apšvietimu ir šildymo kilimėliu nuo rasojimo
- Veidrodinės vonios spintelės su integruotu apšvietimu
- Viešbučių ir apartamentų vonios kambarių veidrodžiai
- SPA, sporto klubų ir persirengimo patalpų veidrodžiai
- Grožio salonų ir kirpyklų veidrodžiai su apšvietimu
- Esamo veidrodžio perdarymas – sugedusio šaltinio keitimas arba šildymo funkcijos pridėjimas
Naudojimas pagal poreikį
Veidrodžių gamintojui.
Vienas standartinis blokas apšvietimui ir šildymui supaprastina komplektavimą ir sutrumpina surinkimo laiką.Vonios įrangos montuotojui.
16,5 mm storio korpusas telpa už veidrodžio, o trumpi išvadai leidžia tvarkingai sujungti laidus hermetiškoje jungčių dėžutėje.Remontuojančiam namų savininkui.
Tinka keičiant sugedusį veidrodžio šaltinį, kai reikia išlaikyti ir apšvietimą, ir šildymą nuo rasojimo.Praktinis panaudojimas
Jeigu vonios veidrodyje sumontuota apie 2,5 m 12 V LED juostos (9,6 W/m, iš viso apie 24 W), lietimo jungiklis ir 230 V šildymo kilimėlis, tada vienas šis šaltinis maitina juostą ir jungiklį, o jo relė įjungia kilimėlį. Apkrova sudaro apie du trečdalius šaltinio galios, todėl lieka rezervas, o už veidrodžio montuojamas tik vienas blokas ir viena jungčių dėžutė.Kas dar reikalinga veidrodžio komplektui?
Šaltinis yra komplekto centras, bet vienas pats neveikia. Pilnam veidrodžio apšvietimo ir šildymo sprendimui paprastai reikia:
Šildymo kilimėlis nuo rasojimo
230 V, IP54, pvz. 600 × 400 mm kilimėlis ELSP-DFG6040. Kilimėlio srovė turi būti ne didesnė kaip 1 A.Jungiklis už veidrodžio
Liečiamas jungiklis-dimeris TD012B (12–24 V, 4 A) arba IR artumo jungiklis ELSP-XM319-IR5 (12/24 V DC, 5 A).12 V LED juosta
Bendra galia iki 36 W; drėgnoje patalpoje rinkitės hermetišką juostą.Hermetiška jungčių dėžutė
Jungčių dėžutė ELSP-XM-OJ-3319 (IP44, 250 V, 17,5 A) – 230 V laidų sujungimui už veidrodžio.Pliusai
- Maitinimas ir šildymo valdymas viename korpuse
- Plonas 16,5 mm korpusas – telpa už veidrodžio
- 88 % naudingumas, tuščia eiga < 0,5 W
- Apsaugos nuo perkrovos, trumpojo jungimo ir perkaitimo su automatiniu atsistatymu
- II izoliacijos klasė, 3,6 kV AC atsparumas tarp įėjimo ir išėjimo
- Universalus 100–240 V AC įėjimas
Minusai / ribojimai
- Relė tik iki 1 A / 230 V AC – didesnės srovės kilimėliui ar keliems kilimėliams reikia atskiro valdiklio
- IP20 – neapsaugotas nuo vandens, montuojamas tik nuo purslų ir kondensato apsaugotoje vietoje
- Fiksuota 12 V įtampa – netinka 24 V LED juostoms
- Trumpi išvadai (90 ± 10 mm) – laidus reikia ilginti per jungčių dėžutę
- Darbo temperatūra iki +40 °C – nemontuoti sandariai uždaroje nišoje šalia šilumos šaltinio
Saugos ir montavimo pastabos
- Prieš montuojant išjunkite maitinimą ir įsitikinkite, kad grandinėje nėra įtampos.
- Jungti turi kvalifikuotas elektrikas, laikantis vonios patalpų zonų reikalavimų.
- Šaltinis yra IP20 – montuokite už veidrodžio ar spintelėje, kur nepatenka purslai ir nesikaupia kondensatas.
- Bendra 12 V apkrova neturi viršyti 36 W (3 A); ilgalaikiam darbui rekomenduojame palikti apie 20 % rezervą.
- Šildymo kilimėlio srovė neturi viršyti 1 A – patikrinkite kilimėlio galią prieš jungiant.
- 230 V jungtis vonios kambaryje atlikite hermetiškoje jungčių dėžutėje.
- Neuždenkite korpuso šilumą izoliuojančiomis medžiagomis – palikite oro tarpą aušinimui.
- Kelis šaltinius jungiant į vieną grandinę, įvertinkite 40 A įsijungimo srovę parenkant automatinį jungiklį.
Greitas pasirinkimo gidas
12 V DC | 3 A | 36 WRelė 1 A / 230 V AC178 × 53,5 × 16,5 mmIP20 | II klasėTinka, kai reikia:- maitinti 12 V LED juostą ir veidrodžio elektroniką iki 36 W;
- valdyti vieną šildymo kilimėlį iki 1 A / 230 V AC be atskiro modulio;
- sutalpinti maitinimą ribotame gylyje už veidrodžio.
Patikrinkite prieš naudojimą:- LED juostos įtampą (turi būti 12 V) ir bendrą galią;
- šildymo kilimėlio galią ir srovę (ne daugiau kaip 1 A);
- ar montavimo vieta apsaugota nuo purslų ir kondensato;
- ar jungiklio ar valdiklio jungimas atitinka šaltinio jungimo schemą.
Svarbus priminimas: šaltinis nepakeičia grandinės apsaugos – automatinio jungiklio ir srovės nuotėkio relės vonios kambario grandinėje. Tai nėra LED ryškumo reguliatorius: šviesai pritemdyti reikalingas atskiras 12 V dimeris arba lietimo jungiklis su reguliavimu.Dažniausiai užduodami klausimai
Kokios galios LED juostą galima prijungti?
Bendra 12 V apkrova gali būti iki 36 W (3 A), o ilgalaikiam darbui patartina neviršyti maždaug 29 W.Kokį šildymo kilimėlį gali valdyti relė?
Relė skirta apkrovai iki 1 A esant 230 V AC, todėl prieš jungiant būtina patikrinti konkretaus kilimėlio srovę.Ar šaltinį galima montuoti vonios kambaryje?
Taip, bet tik nuo purslų ir kondensato apsaugotoje vietoje už veidrodžio ar spintelėje, nes jo apsaugos klasė yra IP20.Ar šaltiniu galima reguliuoti šviesos ryškumą?
Ne, ryškumui reguliuoti tarp šaltinio ir LED juostos jungiamas atskiras 12 V dimeris arba lietimo jungiklis su reguliavimu.Ką daryti, jei kilimėlio srovė didesnė nei 1 A?
Tokiu atveju kilimėlį reikia valdyti per atskirą didesnės srovės valdiklį ar relę, o šį šaltinį naudoti tik 12 V apkrovai.Kas nutinka įvykus trumpajam jungimui 12 V pusėje?
Šaltinis pereina į „hiccup“ apsaugos režimą ir, pašalinus gedimą, pradeda veikti pats.Maitinimo šaltinis su rele veidrodžio šildymo kilimėliui | 12 V DC | 36 W | ELSP-XMP-12V036W
ELSP-XMP-12V036W – plonas 12 V DC 36 W maitinimo šaltinis veidrodžio LED apšvietimui su integruota 1 A / 230 V AC rele šildymo kilimėliui nuo rasojimo. II izoliacijos klasė, 88 % naudingumas, apsaugos nuo perkrovos, trumpojo jungimo ir perkaitimo, atitiktis EN 61347-1 ir EN 61347-2-13.
