Varžtinis kilpinis antgalis kabeliams | laidams | 6-35mm² | M10 | iki 1-12kV | apvalus | MLA-6-35X10

Varžtinis kilpinis antgalis kabeliams | 6–35 mm² | M10 | Al/Cu | iki 12 kV | MLA-6-35X10

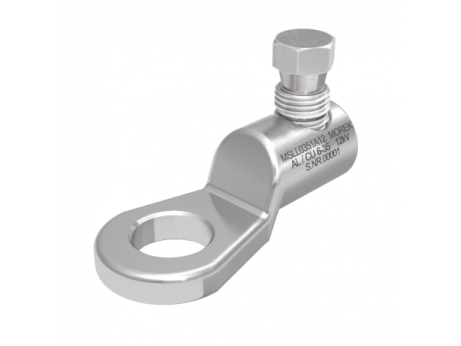

MLA-6-35X10 – varžtinis kilpinis kabelio antgalis, skirtas 6–35 mm² skerspjūvio Al/Cu laidininkams prijungti prie M10 varžtinio kontaktinio taško. Laidininkas antgalio korpuse fiksuojamas mechaniniu prispaudimo varžtu, todėl montavimui nereikalingas presavimo įrankis. Pagal tiekėjo pateikiamus duomenis, šiam modeliui nurodoma iki 12 kV įtampos klasė, aliuminio korpusas ir alavuotas paviršius.

Tai varžtinis, o ne presuojamas kabelio antgalis. Nuizoliuotas laidininkas įvedamas į antgalio kontaktinę dalį ir mechaniškai prispaudžiamas varžtu, o kilpinė dalis tvirtinama prie M10 kontaktinio taško. Parenkant antgalį reikia vertinti ne tik laidininko skerspjūvį ir medžiagą, bet ir jo konstrukciją, M10 prijungimo tašką bei konkrečios įrangos gamintojo reikalavimus.

Varžtinė konstrukcija leidžia prijungti laidininką nenaudojant mechaninio ar hidraulinio presavimo įrankio. Tai gali būti praktiška remonto, rekonstrukcijos ir montavimo darbuose, kai pasirinktas varžtinis prijungimo būdas atitinka konkretaus kabelio ir įrangos reikalavimus.

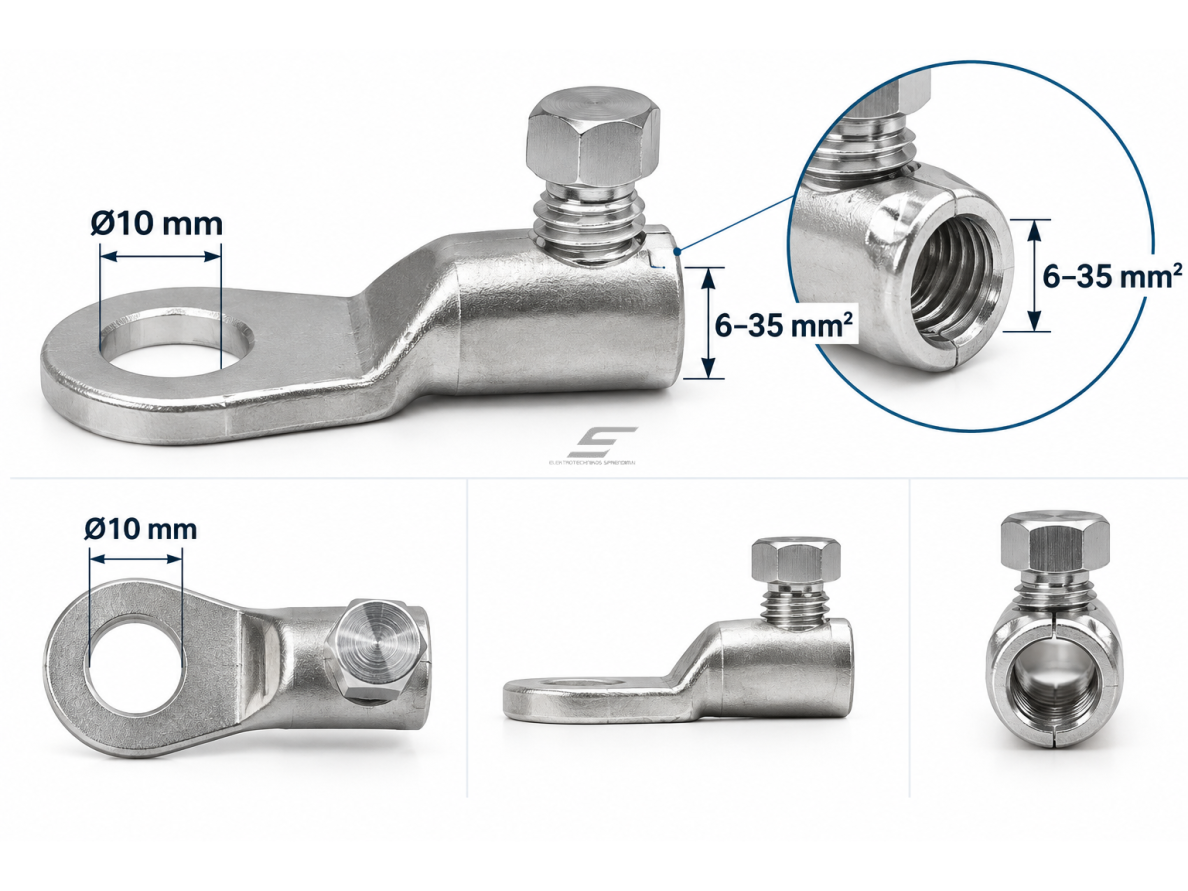

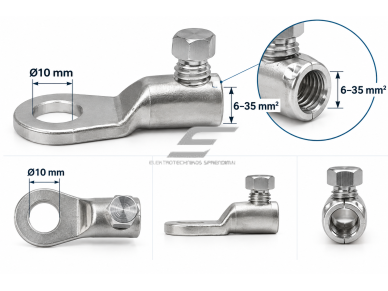

M10 reiškia kilpinės dalies tvirtinimo dydį. Prieš montuojant būtina patikrinti, ar prijungimo taško varžtas, poveržlės ir kontaktinis paviršius yra tinkami M10 kilpai ir konkrečiai elektros įrangai.

• 6–35 mm² laidininkų prijungimas.
• Al/Cu laidininkų paskirtis pagal tiekėjo specifikaciją.
• Varžtinis laidininko prispaudimas – nereikia presavimo įrankio.
• M10 kilpinė tvirtinimo dalis.
• Vienas laidininko prispaudimo varžtas.
• Aliuminio korpusas pagal tiekėjo duomenis.
• Alavuotas paviršius pagal tiekėjo duomenis.
• Tiekėjo nurodoma įtampos klasė – iki 12 kV.

• Elektros skydų ir paskirstymo įrangos prijungimuose.
• Kabelių prijungimui prie M10 varžtinių kontaktų.

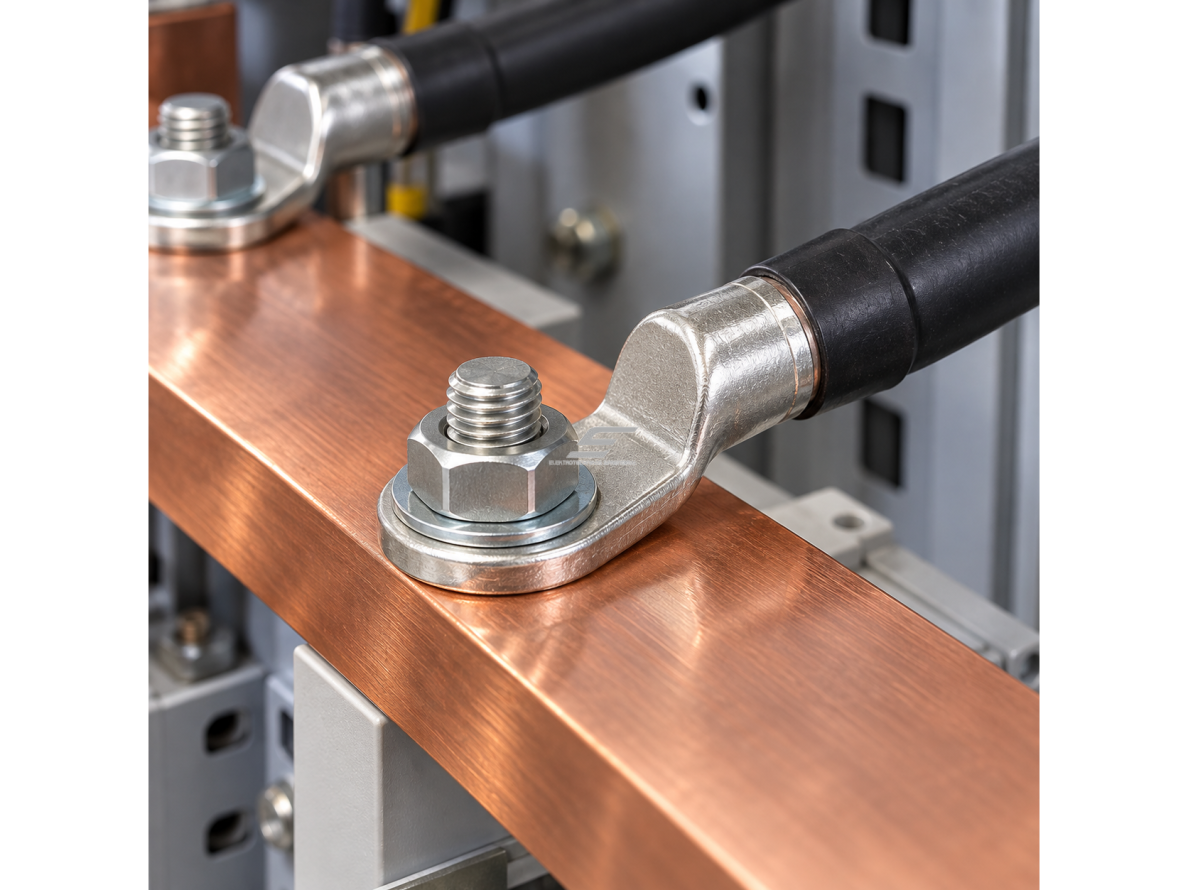

• Šynų ir kitų tinkamų varžtinių prijungimo taškų jungtyse.
• Elektros instaliacijos remonto darbuose.
• Elektros sistemų rekonstrukcijoje ir modernizavime.
• Montavimo vietose, kur pagal projektą ar įrangą naudojamas varžtinis kabelio antgalis.

1. Patikrinkite, ar laidininko skerspjūvis patenka į 6–35 mm² diapazoną.
2. Patikrinkite laidininko medžiagą ir konstrukciją bei jų suderinamumą su antgaliu.
3. Nuimkite izoliaciją tiek, kad laidininką būtų galima pilnai įvesti į kontaktinę antgalio dalį nepažeidžiant gyslų.
4. Įveskite laidininką iki numatytos montavimo padėties.
5. Prispauskite laidininką antgalio varžtu pagal gamintojo montavimo reikalavimus.
6. Patikrinkite mechaninį laidininko sukibimą su antgaliu.
7. M10 kilpinę dalį lygiai priglauskite prie kontaktinio paviršiaus ir pritvirtinkite pagal prijungiamos įrangos gamintojo reikalavimus.
8. Po galutinio montavimo vizualiai patikrinkite, ar kontaktinė jungtis surinkta taisyklingai ir nėra mechaninių pažeidimų.

Konkretaus laidininko prispaudimo varžto ar M10 tvirtinimo jungties užveržimo momento nereikėtų nustatyti iš bendrų lentelių ar pagal panašius gaminius. Reikia vadovautis konkretaus antgalio ir prijungiamos įrangos gamintojo techniniais reikalavimais.

• Prieš montavimo darbus atjunkite elektros grandinę nuo įtampos ir patikrinkite, kad ji tikrai neįtampinta.
• Naudokite tik laidininko skerspjūvį, medžiagą ir konstrukciją atitinkantį antgalį.
• Nuizoliuodami nepažeiskite laidininko gyslų.
• Laidininkas turi būti pilnai ir taisyklingai įvestas į antgalio kontaktinę dalį.
• Prispaudimo varžtą užveržkite pagal gamintojo techninius reikalavimus.
• Po prispaudimo patikrinkite mechaninį laidininko sukibimą.
• M10 kilpinė dalis turi pilnai ir lygiai remtis į kontaktinį paviršių.
• Tvirtinimo elementai turi būti suderinami su prijungiamos įrangos kontaktiniu tašku.
• Elektros montavimo darbus turi atlikti kvalifikuoti specialistai.

MLA-6-35X10 | 6–35 mm² | Al/Cu | M10 | varžtinis

Varžtinis kilpinis kabelio antgalis 6–35 mm² Al/Cu laidininkams prijungti prie M10 kontaktinio taško. Laidininkas fiksuojamas vienu prispaudimo varžtu, todėl presavimo įrankis nereikalingas. Profesionaliai parenkant būtina įvertinti laidininko skerspjūvį, medžiagą ir konstrukciją, M10 prijungimo tašką, tiekėjo nurodomą įtampos klasę bei konkrečios įrangos montavimo reikalavimus.
