    Modulinis trifazis išmanusis elektros energijos skaitiklis su rele | 60 A | 3×230/400 V | Wi-Fi Tuya | nuotolinis valdymas | U/I apsauga | RS485 | DIN | Tomzn TO-DTS238

    Kodas: TO-DTS238
    Barkodas: 202211696490
    Pasiteirauti apie prekę
    Kaina 145.20 € su PVM
    ( 120.00 € be PVM )

    Trifazis DIN skaitiklis su integruota rele 3×230/400 V tinklui iki 60 A. Per Wi-Fi ir Tuya programėlę rodo U, I, P, PF, dažnį ir atskirai importuotą bei eksportuotą energiją, leidžia nuotoliu įjungti / išjungti maitinimą, nustatyti laikmatį ir įtampos / perkrovos apsaugą. Papildomai turi RS485 Modbus RTU; skirtas nekomercinei (vidinei) apskaitai.

  • Prekės aprašymas

    Modulinis trifazis išmanusis elektros energijos skaitiklis su rele | 60 A | 3×230/400 V | Wi-Fi Tuya | nuotolinis valdymas | U/I apsauga | RS485 | DIN | Tomzn TO-DTS238

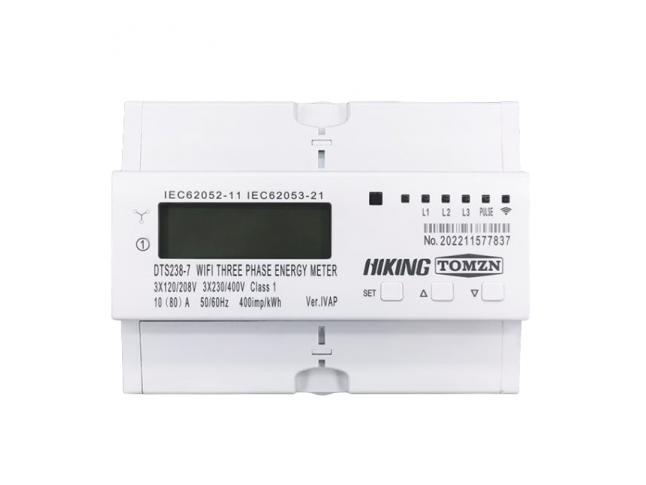

    Tomzn TO-DTS238 (DTS238-7 TY) – trifazis išmanusis elektros energijos skaitiklis DIN bėgeliui su integruota rele, skirtas 3×230/400 V tinklui iki 60 A. Jis matuoja kiekvienos fazės parametrus, atskirai kaupia importuotą ir eksportuotą energiją, o per Wi-Fi leidžia stebėti ir valdyti maitinimą telefonu. Tinka vidinei apskaitai ir nuotoliniam valdymui namuose, sodybose ir nedideliuose objektuose.

    Pagrindinė mintis:
    Tai skaitiklis ir nuotoliniu būdu valdomas jungiklis viename korpuse: Tuya programėlėje matote kWh, U, I, P, PF ir dažnį, o išėjimą galite įjungti ar išjungti rankiniu būdu arba pagal savaitės grafiką. Įtampos ir perkrovos apsaugos ribas nustatote programėlėje – išėjimas atjungiamas, kai jos viršijamos. Jei reikia laidinio ryšio, tas pats įrenginys turi RS485 Modbus RTU prievadą.
    Srovė
    60 A
    Ryšys
    Wi-Fi Tuya + RS485
    Valdymas
    Relė, nuotolinis įj. / išj.
    Tikslumo klasė
    1 (IEC 62053-21)
    ⇄
    Dvikryptė apskaita
    Taip. Matuoja iš tinklo paimtą ir į tinklą atiduotą energiją – gamintojo instrukcijoje importas ir eksportas rodomi atskirai. MID nėra, todėl duomenys skirti vidinei kontrolei. Suderinamumas su inverterio galios / eksporto valdymu tvirtinamas atskirai – vien dvikryptės apskaitos tam nepakanka.

    Ryšio sąsajos ir integracija

    Wi-Fi (Tuya)

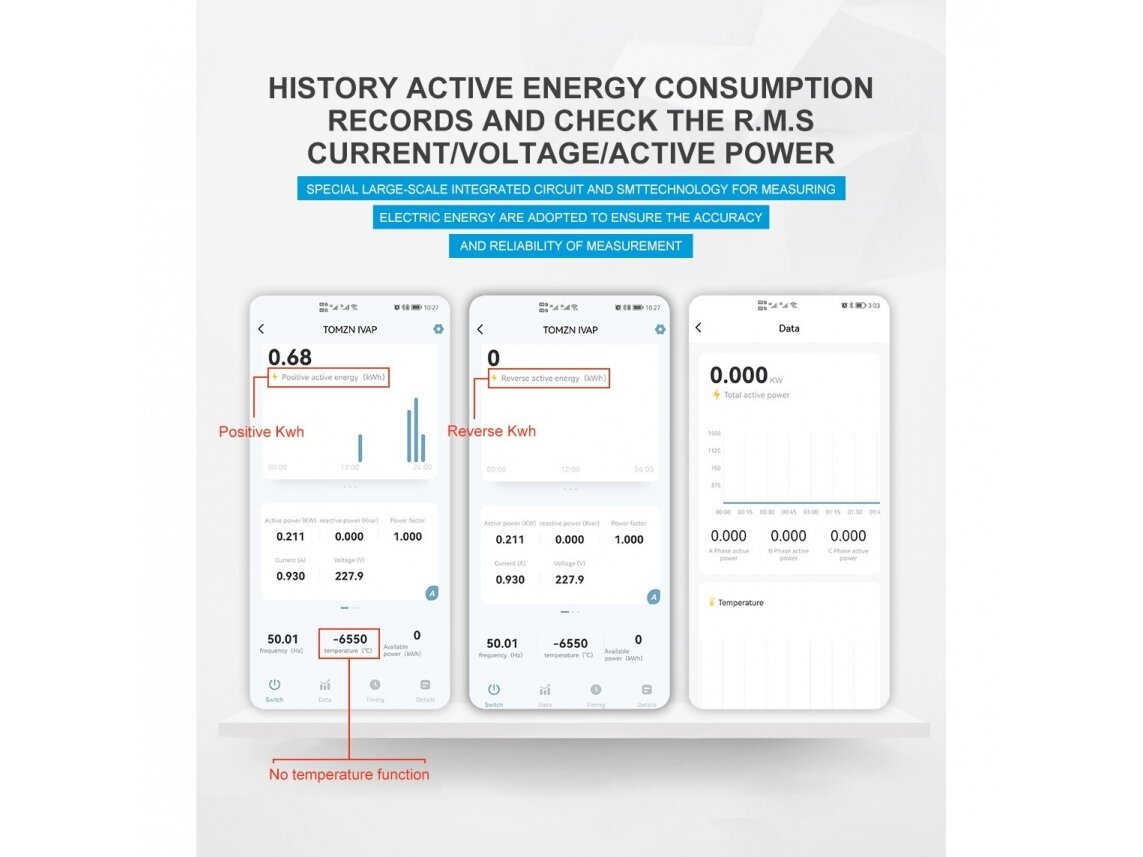

    Wi-Fi 2,4 GHz (IEEE 802.11b/g/n, 5 GHz nepalaikoma). Per Tuya programėlę – kWh, U, I, P, PF ir dažnio stebėsena, nuotolinis įjungimas / išjungimas, laikmatis ir apsaugos ribų nustatymas.
    RS485 Modbus RTU
    Laidinis prievadas duomenims nuskaityti į PLC, duomenų registratorių ar Home Assistant (per Modbus šliuzą) be debesijos. TY versijos registrų žemėlapio gamintojas viešai nepateikia – integracijai jį pasitikslinkite.

    Veikimo principas

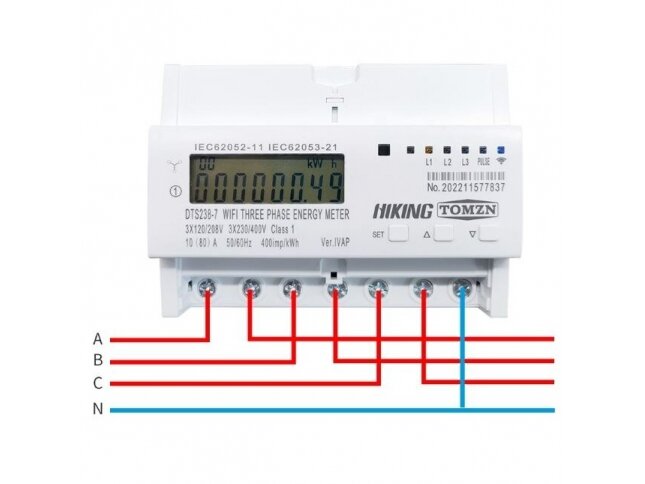

    Skaitiklis montuojamas ant 35 mm DIN bėgelio uždarame skyde. Trys fazės ir neutralė jungiamos pagal gamintojo schemą; apkrova jungiama prie skaitiklio išėjimo, kurį valdo vidinė relė.

    Skaitiklis matuoja kiekvienos fazės įtampą ir srovę, skaičiuoja galią, PF ir dažnį, energiją kaupia atskirai importui ir eksportui. Jei įtampa ar srovė peržengia nustatytas ribas, išėjimas atjungiamas.

    Vertės matomos LCD ekrane ir Tuya programėlėje; išėjimą valdote mygtuku ant korpuso, programėle ar grafiku, o duomenis galima nuskaityti ir per RS485.

    Kuo naudingas Tomzn TO-DTS238?
    Vienu DIN įrenginiu gaunate trifazę vidinę apskaitą su importo / eksporto atskyrimu, nuotolinį maitinimo valdymą, laikmatį ir įtampos / perkrovos apsaugą – be atskiro kontaktoriaus ir laiko relės iki 60 A.

    Techninės specifikacijos

    Prekės tipas Modulinis trifazis išmanusis elektros energijos skaitiklis su rele
    Gamintojas / modelis Tomzn / TO-DTS238 (DTS238-7 TY, Wi-Fi versija)
    Tinklas 3 fazės, 4 laidai
    Vardinė įtampa 3×230/400 V
    Srovė 60 A, tiesioginis jungimas
    Dažnis 50/60 Hz
    Tikslumo klasė Aktyvioji energija – 1 (IEC 62053-21)
    MID Nėra – nekomercinei (vidinei) apskaitai
    Matuojami dydžiai U, I, aktyvioji galia, PF, dažnis
    Energija Aktyvioji – bendra, importas ir eksportas
    Valdymas Integruota relė: įjungimas / išjungimas mygtuku ir programėle
    Apsaugos Viršįtampio (numatyta 270 V), žemos įtampos (170 V), perkrovos (65 A) – ribos keičiamos programėlėje

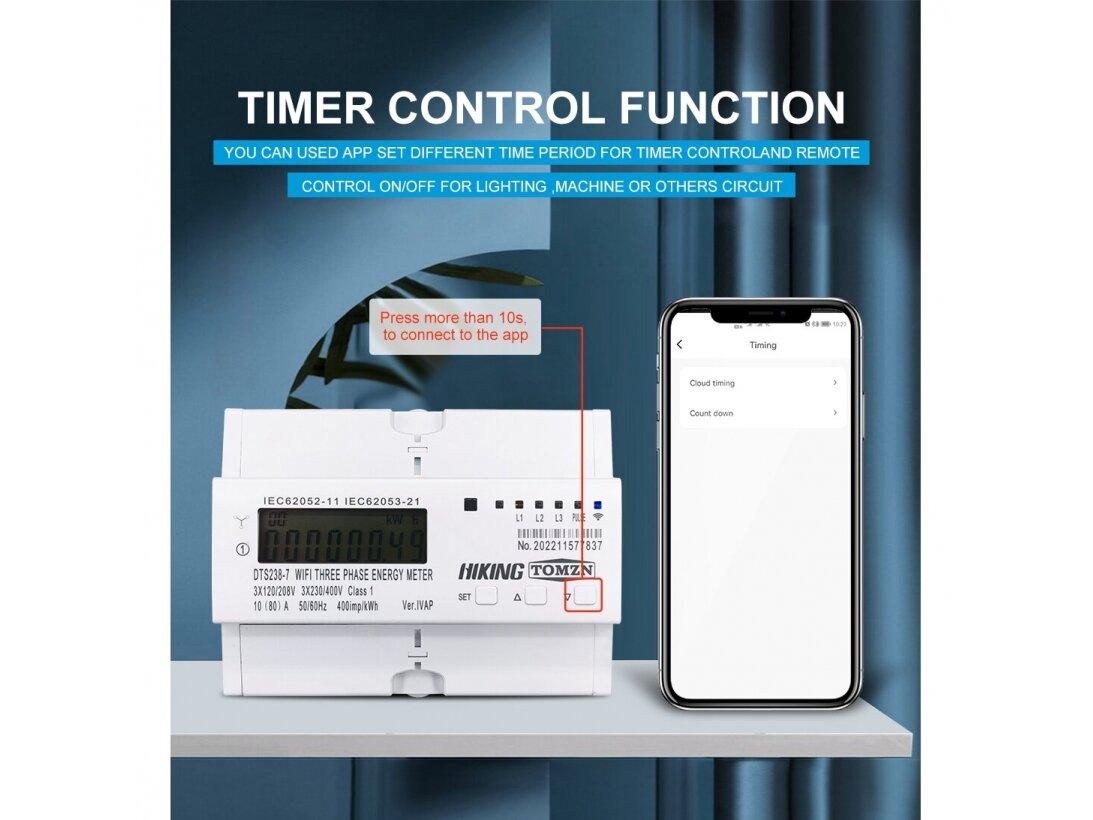

    Laikmatis Įjungimo / išjungimo grafikas pagal savaitės dienas
    Wi-Fi 2,4 GHz, IEEE 802.11b/g/n (5 GHz nepalaikoma), Tuya
    Laidinė sąsaja RS485 Modbus RTU
    Ekranas LCD, 6+2 skaitmenys (iki 999999,99 kWh)

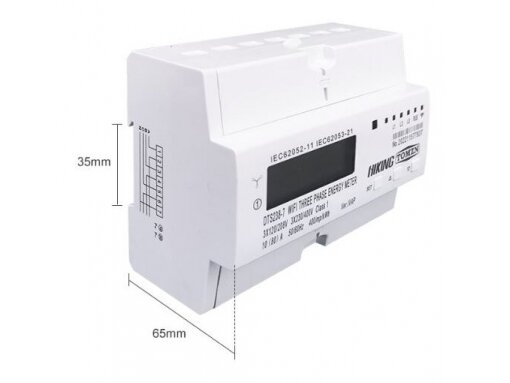

    Montavimas DIN bėgelis 35 mm
    Matmenys 126 × 98 × 52 mm
    Darbo temperatūra -25…+55 °C
    Standartai IEC 62053-21, Modbus RTU

    Pagrindinės funkcijos

    • Nuotolinis įjungimas / išjungimas – trifazį maitinimą valdote Tuya programėle arba mygtuku ant korpuso.
    • Laikmatis pagal savaitės dienas – apkrova įjungiama ir išjungiama automatiškai pagal grafiką.
    • Įtampos ir perkrovos apsauga – išėjimas atjungiamas, kai įtampa ar srovė peržengia nustatytas ribas.
    • Importo ir eksporto apskaita – iš tinklo paimta ir į tinklą atiduota energija skaičiuojama atskirai.
    • Fazių parametrai – U, I, P, PF ir dažnis padeda pastebėti fazių disbalansą.
    • RS485 Modbus RTU – laidinis duomenų nuskaitymas be debesijos.
    • Klasė 1 pagal IEC 62053-21 – tinkamas tikslumas vidinei apskaitai.

    Kuo skiriasi nuo panašių modelių?

    EL-TVPS3-80T Taip pat Wi-Fi Tuya ir dvikryptis, bet iki 80 A ir papildomai su fazių sekos apsauga. TO-DTS238 – iki 60 A, tačiau papildomai turi RS485 Modbus RTU.
    ES-EAEMP3-100-TY-W Wi-Fi Tuya skaitiklis su apsaugos funkcijomis, 4P, 100 A – rinkitės didesnėms nei 60 A apkrovoms.
    ES-LY-G100A Wi-Fi Tuya multifunkcinis su apsaugomis, 5(100) A – didesnis srovės rezervas nei TO-DTS238.
    THORGEON 01011 Wi-Fi skaitiklis 80(100) A, IP20, tik matavimui – be relės ir apsaugų. TO-DTS238 dar leidžia nuotoliu išjungti maitinimą, turi laikmatį, U/I apsaugą ir importo / eksporto apskaitą.

    Kur naudojamas?

    • Trifazių namų ir sodybų vidinė apskaita su nuotoliniu valdymu
    • Nuomojamų namelių, pirčių ir sodybų maitinimo įjungimas / išjungimas nuotoliu
    • Objektai su generacija – importo ir eksporto stebėjimas
    • Dirbtuvių, garažų ir ūkinių pastatų apskaita ir valdymas
    • Trifazių šildytuvų ar kitų apkrovų darbas pagal savaitės grafiką
    • Duomenų surinkimas į Home Assistant ar PLC per RS485 Modbus

    Naudojimas pagal poreikį

    Namų ir sodybų savininkams.
    Suvartojimą matote telefone, o maitinimą galite išjungti nebūdami vietoje.
    Elektrikams.
    Skaitiklis, relė, laikmatis ir U/I apsauga viename DIN korpuse iki 60 A.
    Automatikos ir išmaniųjų namų entuziastams.
    Tuya programėlė kasdieniam valdymui ir RS485 Modbus RTU vietiniam duomenų rinkimui.

    Praktinis panaudojimas

    Jeigu nuomojate sodybą su trifaziu įvadu ir norite matyti svečių suvartotą energiją bei po išvykimo išjungti maitinimą, tada TO-DTS238 montuojamas skyde po įvadiniu automatiniu jungikliu. Tuya programėlėje matote kWh ir fazių sroves, išėjimą išjungiate mygtuku arba pagal grafiką, o perkrovos riba neleidžia viršyti nustatytos srovės. Bendra apkrova turi neviršyti 60 A.

    Pliusai

    • Skaitiklis ir nuotoliniu būdu valdoma relė viename DIN korpuse
    • Laikmatis pagal savaitės dienas
    • Viršįtampio, žemos įtampos ir perkrovos apsauga su keičiamomis ribomis
    • Importo ir eksporto aktyviosios energijos apskaita
    • Wi-Fi Tuya ir RS485 Modbus RTU viename įrenginyje
    • Klasė 1 pagal IEC 62053-21

    Minusai / ribojimai

    • Nėra MID – netinka komercinei apskaitai; tam rinkitės Eastron SDM630-MT.
    • Srovė 60 A – didesnėms apkrovoms rinkitės ES-EAEMP3-100-TY-W arba ES-LY-G100A.
    • Wi-Fi veikia tik 2,4 GHz tinkle; nuotolinis valdymas programėle priklauso nuo Tuya debesijos.
    • Gamintojas nenurodo relės komutacinės srovės ir IP klasės – montuoti tik uždarame skyde, apkrova ne didesnė nei 60 A.
    • TY versijos RS485 registrų žemėlapis viešai nepateiktas – integracijai per Modbus jį reikia pasitikslinti.

    Saugos ir montavimo pastabos

    • Montuoti turi kvalifikuotas elektrikas, atjungus ir patikrinus įtampos nebuvimą.
    • Prieš skaitiklį sumontuokite automatinį jungiklį, parinktą pagal kabelio skerspjūvį ir ne didesnį nei 60 A.
    • Vidinė relė nėra saugus atskyrimo įtaisas – prieš darbus grandinę atjunkite automatiniu jungikliu.
    • Laikykitės gamintojo jungimo schemos ir fazių eilės – kitaip importas ir eksportas susimaišys.
    • Metalinėje spintoje Wi-Fi signalas silpnėja – prieš montavimą patikrinkite 2,4 GHz ryšį skydo vietoje.

    Greitas pasirinkimo gidas

    Iki 60 A
    Wi-Fi Tuya + RS485
    Relė ir U/I apsauga
    Importas / eksportas
    Tinka, kai reikia:
    • stebėti ir nuotoliu valdyti trifazį maitinimą iki 60 A
    • įjungti ir išjungti apkrovą pagal savaitės grafiką
    • atskirti iš tinklo paimtą ir į tinklą atiduotą energiją
    Patikrinkite prieš naudojimą:
    • ar apkrovos srovė neviršija 60 A – didesnės maks. srovės ir relės komutacinės srovės gamintojas nepatvirtina
    • ar skydo vietoje pakankamas 2,4 GHz Wi-Fi signalas
    • jei jungsite per RS485 – ar turite TY versijos Modbus registrų žemėlapį
    Svarbus priminimas: TO-DTS238 nepakeičia tinklo operatoriaus apskaitos skaitiklio, automatinio jungiklio ar nuotėkio srovės relės, o vidinė relė nėra saugus atskyrimo įtaisas.

    DUK

    Kokia programėle valdomas skaitiklis?
    Per Wi-Fi 2,4 GHz su Tuya programėle.
    Ar galima nuotoliu išjungti maitinimą?
    Taip, integruota relė išėjimą įjungia ir išjungia programėle, mygtuku ar pagal grafiką.
    Ar matuoja į tinklą atiduotą energiją?
    Taip, matuoja iš tinklo paimtą ir į tinklą atiduotą energiją atskirai; suderinamumas su inverterio eksporto valdymu tvirtinamas atskirai.
    Kokios apsaugos yra?
    Viršįtampio, žemos įtampos ir perkrovos apsauga, ribos nustatomos programėlėje.
    Ar Wi-Fi versija turi RS485?
    Taip, šalia Wi-Fi yra RS485 Modbus RTU prievadas.
    Ar skaitiklis turi MID?
    Ne, jis skirtas vidinei apskaitai.

    Tomzn TO-DTS238 – trifazis Wi-Fi Tuya skaitiklis su rele, 60 A

    Trifazis DIN skaitiklis 3×230/400 V tinklui iki 60 A su integruota rele, nuotoliniu valdymu per Wi-Fi Tuya, laikmačiu, U/I apsauga, importo / eksporto apskaita ir RS485 Modbus RTU – vidinei apskaitai.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
