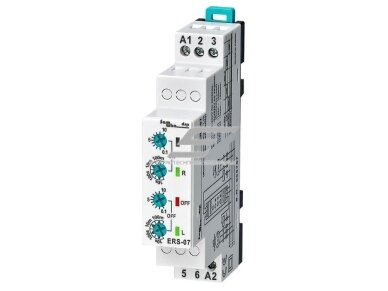

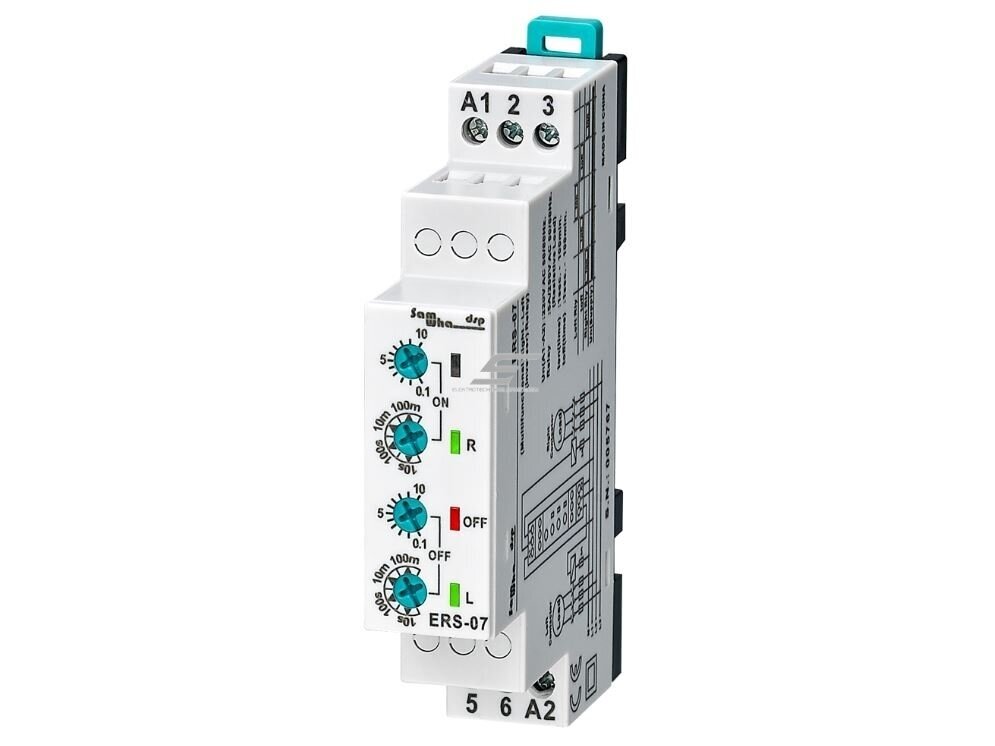

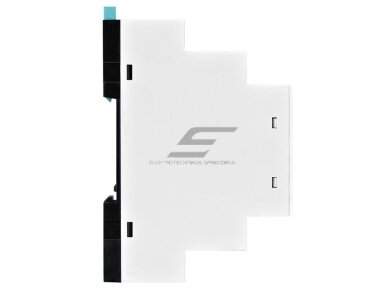

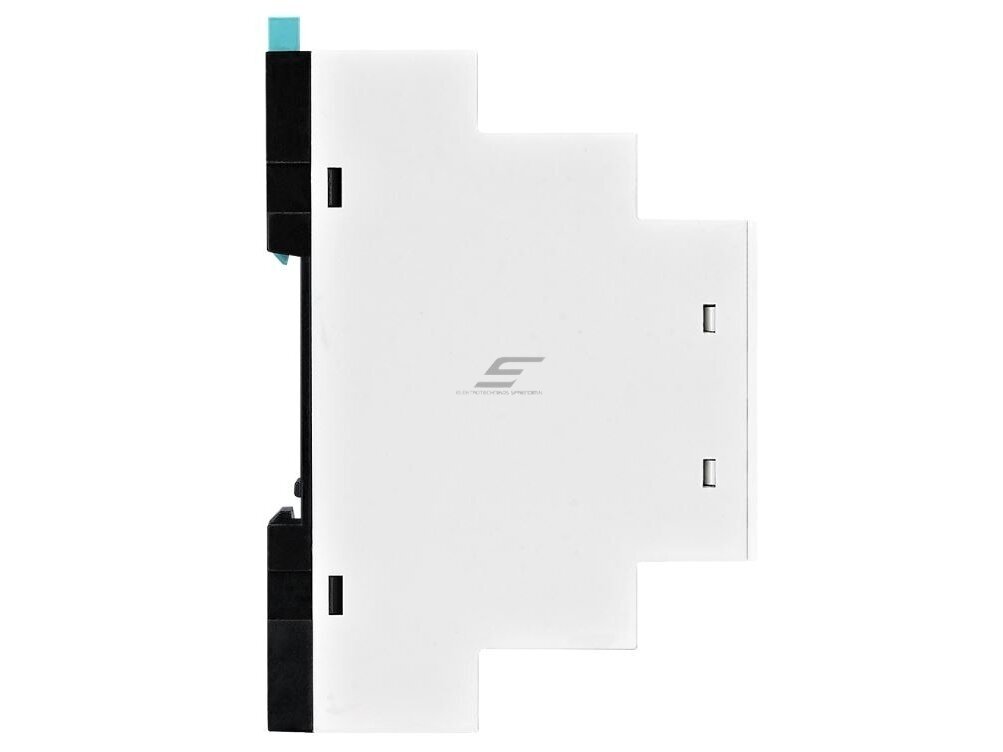

Modulinė laiko relė | laikmatis | dešinės-kairės variklio krypties valdymui | 1s-100min | 5A | 230VAC | DIN

Ciklinė dešinės–kairės laiko relė dviem apkrovoms – 1 s-100 min., 230 V AC, 5 A, DIN

Elektroninė dešinės–kairės ciklinė laiko relė skirta dviem elektros apkrovoms, kontaktoriams arba pavaros kryptims pakaitomis valdyti. Įjungus maitinimą pirmiausia aktyvuojamas dešinės krypties išėjimas, pasibaigus nustatytam darbo laikui jis išjungiamas, palaukiama nustatyta pauzė ir tuomet įjungiamas kairės krypties išėjimas.

Dešinės ir kairės išėjimų darbo trukmė yra vienoda. Pagal pateiktą gamintojo informaciją laikas reguliuojamas nuo 1 sekundės iki 100 minučių. R, OFF ir L LED indikatoriai leidžia stebėti dešinės krypties, pauzės ir kairės krypties veikimo etapus.

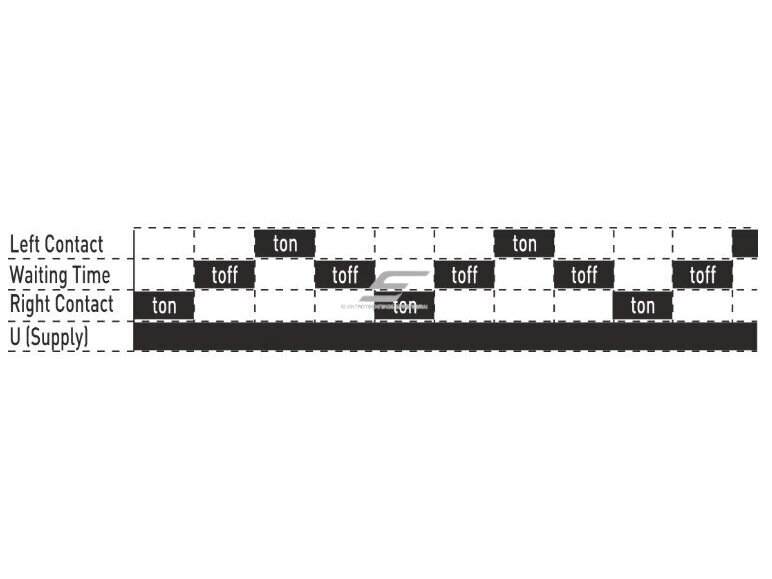

1. Prijungiamas 230 V AC maitinimas. Relė pradeda pakaitinio valdymo seką.
2. Aktyvuojamas RIGHT išėjimas. Pagal pateiktą aprašymą susijungia 2 ir 3 kontakto gnybtai.
3. Skaičiuojamas RIGHT darbo laikas. R LED indikatorius mirksi ir parodo aktyvų dešinės krypties etapą.
4. RIGHT išėjimas išjungiamas. Pasibaigus darbo laikui 2 ir 3 kontaktų grandinė atidaroma.
5. Pradedamas OFF laukimo laikas. Šiuo metu nei RIGHT, nei LEFT išėjimas nėra aktyvus, o OFF LED mirksi.
6. Aktyvuojamas LEFT išėjimas. Pasibaigus pauzei įjungiamas kairės krypties relinis išėjimas.
7. Skaičiuojamas LEFT darbo laikas. L LED indikatorius mirksi ir parodo aktyvų kairės krypties etapą.
8. Užbaigiamas kairės krypties etapas. Tolesnis sekos kartojimas priklauso nuo konkretaus modelio funkcinės diagramos.

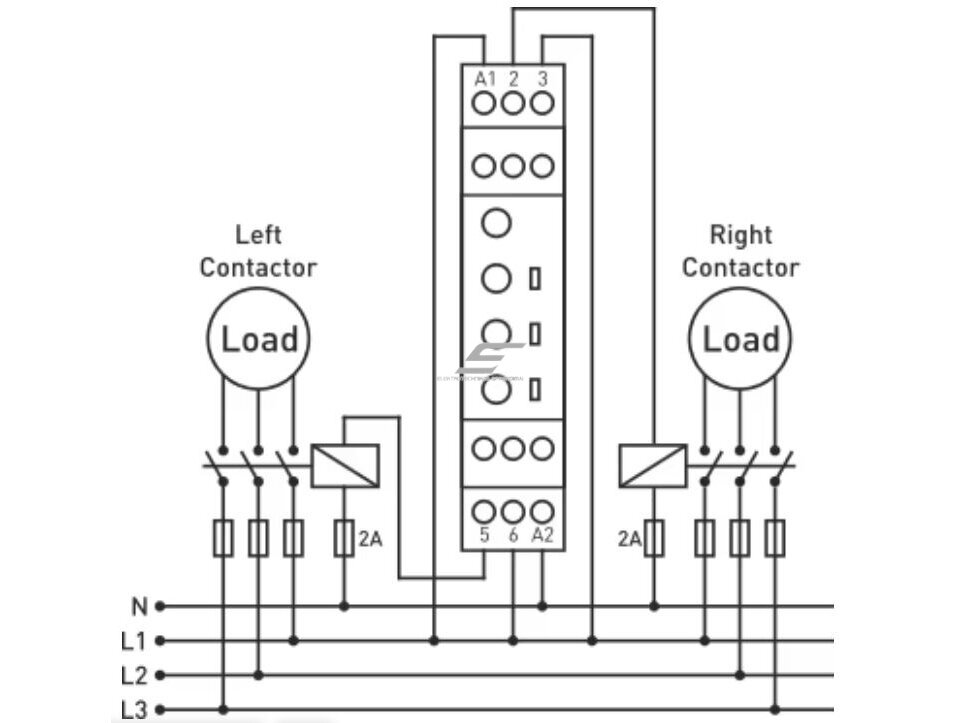

Relė gali būti naudojama kaip laiko valdymo elementas trifazio variklio dešinės ir kairės sukimosi krypties kontaktoriams valdyti. Tokioje sistemoje pati relė jungia tik kontaktorių valdymo grandines.

• reikalingi du tinkamai parinkti krypties kontaktoriai;
• kontaktoriai turi būti elektriškai tarpusavyje blokuojami;
• pagal projektą rekomenduojamas mechaninis blokavimas;
• variklio galios grandinėje dvi fazės sukeičiamas vietomis;
• turi būti įrengta variklio apsauga nuo perkrovos;
• turi būti numatyta apsauga nuo trumpojo jungimo;
• OFF pauzė turi būti pakankama mechanizmui sustoti;
• pavara turi būti tinkama periodiniam krypties keitimui.

• Pakaitinis dviejų išėjimų valdymas – dviem apkrovoms arba dviem kryptims.
• RIGHT → OFF → LEFT seka – su tarpine pauze tarp išėjimų.
• Vienodas abiejų išėjimų darbo laikas – simetriškam ciklui.
• 1 s–100 min. laiko diapazonas – trumpiems ir ilgesniems darbo intervalams.
• R, OFF ir L LED indikatoriai – kiekvienam ciklo etapui stebėti.
• 5 A / 250 V AC kontaktai – aktyviajai apkrovai.
• 230 V AC maitinimas – tipinėms valdymo grandinėms.
• Mažesnė kaip 5 VA vartojamoji galia.
• Montavimas ant DIN bėgelio.
• Darbinė temperatūra nuo −20 iki +55 °C.

• Variklių krypties valdyme – dešinės ir kairės krypties kontaktoriams pakaitomis įjungti.
• Maišymo įrenginiuose – periodiškai keičiant maišyklės sukimosi kryptį.
• Konvejeriuose – pirmyn ir atgal judėjimo ciklams formuoti.
• Vartų ir mechaninių pavarų sistemose – kai reikalingas pakaitinis dviejų krypčių valdymas.
• Dviejų siurblių sistemose – apkrovoms pakaitomis įjungti.
• Ventiliacijos sistemose – dviem ventiliatoriams pakaitomis valdyti.
• Gamybos įrenginiuose – pasikartojančioms dviejų veiksmų sekoms.
• Pramonės automatikos skyduose – dviem kontaktoriams arba tarpinėms relėms valdyti.
• Technologinėse linijose – kai po vienos operacijos ir pauzės turi būti atliekama priešinga operacija.

Pavyzdžiui, maišyklės trifazis variklis turi periodiškai suktis dešine ir kaire kryptimi. Relės RIGHT ir LEFT išėjimai prijungiami prie dviejų tarpusavyje blokuojamų krypties kontaktorių.

Nustačius 30 sekundžių darbo laiką, įjungus maitinimą pirmiausia aktyvuojamas RIGHT išėjimas. Dešinės krypties kontaktorius įjungia variklį, o R LED indikatorius mirksi.

Praėjus 30 sekundžių RIGHT išėjimas išjungiamas ir prasideda nustatyta OFF pauzė. Šiuo metu variklis atjungiamas ir turi laiko sustoti.

Pasibaigus pauzei aktyvuojamas LEFT išėjimas. Kairės krypties kontaktorius sukeičia dvi variklio fazes, todėl variklis pradeda suktis priešinga kryptimi.

Jeigu konkretus modelis veikia cikliškai, po kairės krypties darbo laiko seka kartojama iš naujo.

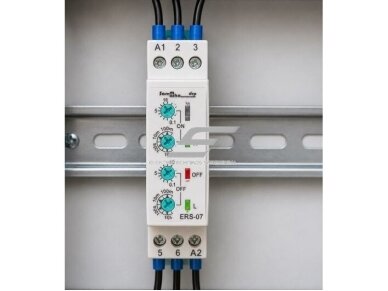

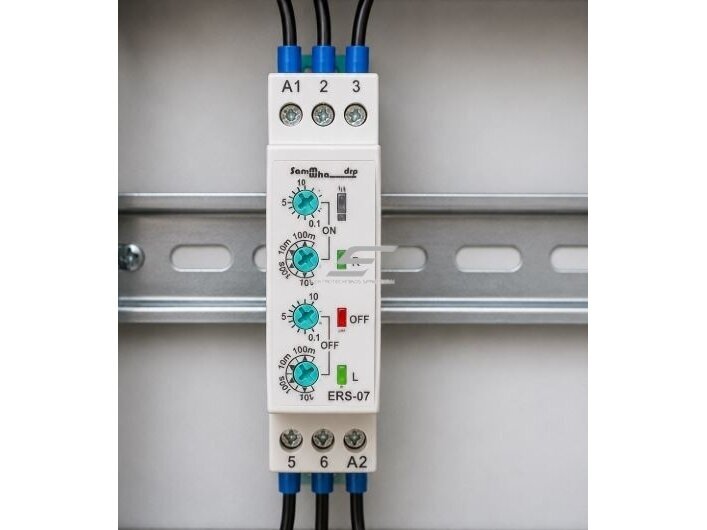

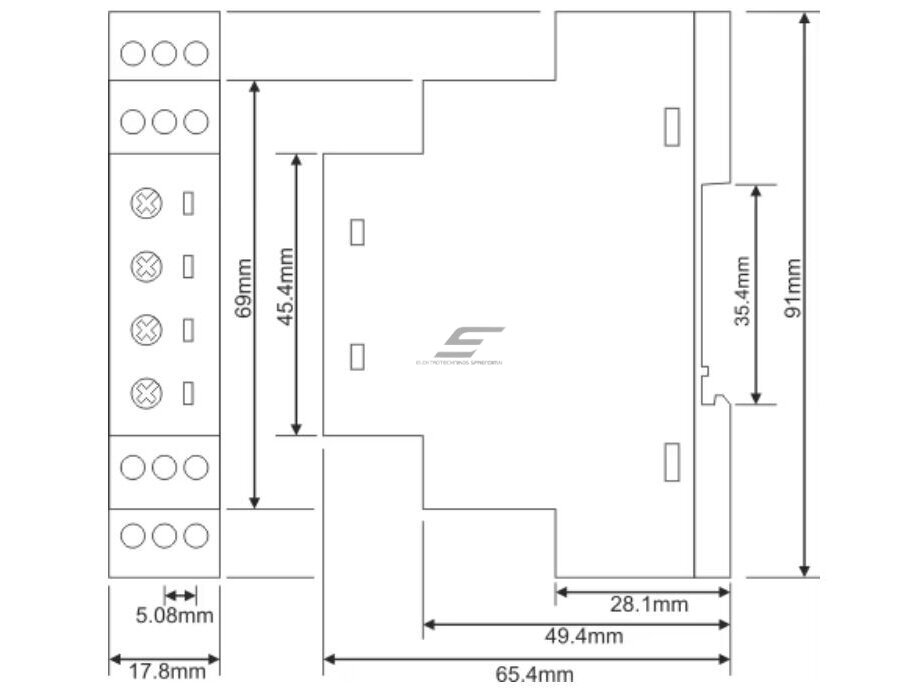

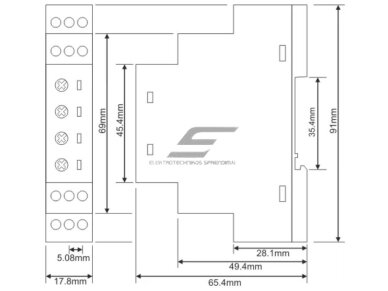

Montavimas ant DIN bėgelio

• tinka standartiniams elektros ir automatikos skydams;
• relė turi būti patikimai užfiksuota ant DIN bėgelio;
• montavimo vieta turi būti sausa ir apsaugota;
• gnybtai turi likti pasiekiami patikrai ir priežiūrai;
• reikia išlaikyti atstumą nuo stipriai įkaistančių komponentų;
• laidai turi būti išvedami tvarkingai ir neįtempti.

1. Atjunkite maitinimo įtampą. Valdymo ir galios grandinės turi būti visiškai išjungtos.
2. Patikrinkite maitinimo parametrus. Relė skirta 230 V AC, 50 / 60 Hz valdymo grandinei.
3. Sumontuokite relę ant DIN bėgelio. Patikrinkite, ar ji tinkamai užfiksuota.
4. Patikrinkite gaminio schemą. Vadovaukitės ant konkretaus gaminio pateikta gnybtų numeracija.
5. Prijunkite relės maitinimą. Naudokite tinkamo skerspjūvio laidininkus.
6. Prijunkite RIGHT išėjimą. Jį prijunkite prie pirmos apkrovos arba dešinės krypties kontaktoriaus valdymo grandinės.
7. Prijunkite LEFT išėjimą. Jį prijunkite prie antros apkrovos arba kairės krypties kontaktoriaus valdymo grandinės.
8. Įrenkite kontaktorių blokavimą. Krypties kontaktoriai negali būti įjungti vienu metu.
9. Nustatykite darbo laiką. Pasirinkite reikalingą 1 s–100 min. reikšmę pagal gaminio reguliatorius.
10. Nustatykite OFF pauzę. Parinkite procesui ir mechanizmo sustojimui tinkamą laukimo laiką.
11. Atlikite bandymą be galios apkrovos. Patikrinkite RIGHT, OFF ir LEFT seką.
12. Patikrinkite LED indikatorius. R, OFF ir L indikacija turi atitikti aktyvų ciklo etapą.
13. Patikrinkite kontaktorių atkritimą. Prieš įjungiant priešingą kryptį pirmasis kontaktorius turi būti visiškai atsijungęs.
14. Atlikite bandomąjį darbo ciklą. Stebėkite variklio sustojimą, krypties pasikeitimą, srovę ir mechanizmo veikimą.

• Prieš valydami visiškai atjunkite maitinimą.
• Atjunkite relę nuo prijungtų grandinių.
• Korpusą valykite sausu minkštu tamponu arba šluoste.
• Nenaudokite elektrai laidžių valymo priemonių.
• Nenaudokite agresyvių cheminių medžiagų ar tirpiklių.
• Neleiskite vandeniui patekti į gnybtus ar korpusą.
• Patikrinkite gnybtų priveržimą ir laidų būklę.
• Patikrinkite kontaktorių blokavimo grandinę.
• Po priežiūros atlikite visos sekos bandomąjį ciklą.

• Relę naudokite tik pagal paskirtį ir prijungimo schemą.
• Nenaudokite relės drėgnoje aplinkoje.
• Prieš montavimą ar priežiūrą atjunkite visas grandines.
• Neviršykite 230 V AC vardinės maitinimo įtampos.
• Nejunkite variklio galios grandinės tiesiogiai per relę.
• Variklio kryptims valdyti naudokite tinkamus kontaktorius.
• Dešinės ir kairės krypties kontaktoriai turi būti blokuojami.
• Vienu metu įjungti abu krypties kontaktorius draudžiama.
• OFF pauzė turi būti pakankama mechanizmui sustoti.
• 5 A / 250 V AC reikšmė nurodyta aktyviajai apkrovai.
• Kontaktorių ritės ir elektromagnetai yra indukcinės apkrovos.
• Relė turi būti montuojama apsaugotame elektros skyde.
• Nenaudokite įrenginio aukščiau kaip 2000 m virš jūros lygio.
• Prijungimo darbus turi atlikti kvalifikuotas elektrotechnikos specialistas.
• Prieš eksploatavimą patikrinkite visą pakaitinio valdymo seką.

Greitas pasirinkimo gidas

Dešinės–kairės pakaitinio valdymo laiko relę rinkitės, kai reikia vienodais laiko intervalais pakaitomis valdyti dvi apkrovas arba du variklio krypties kontaktorius, tarp jų suformuojant saugią išjungimo pauzę.

Pakaitinis dviejų apkrovų arba variklio krypčių valdymas su reguliuojama pauze

Elektroninė dešinės–kairės laiko relė skirta dviem apkrovoms arba dviem valdymo kryptims pakaitomis įjungti. Prijungus maitinimą pirmiausia aktyvuojamas RIGHT išėjimas, o pasibaigus nustatytam darbo laikui jis išjungiamas.

Po OFF laukimo intervalo įjungiamas LEFT išėjimas. Abiejų išėjimų darbo laikas yra vienodas, o R, OFF ir L LED indikatoriai leidžia stebėti aktyvų ciklo etapą.

Relė maitinama 230 V AC įtampa, turi 5 A / 250 V AC kontaktus aktyviajai apkrovai ir montuojama ant DIN bėgelio. Ji gali būti naudojama kontaktoriams, tarpinėms relėms, dviem apkrovoms arba variklio krypties valdymo grandinėms.

Naudojant relę variklio sukimosi krypčiai keisti būtini tinkamai parinkti ir tarpusavyje blokuojami krypties kontaktoriai, variklio apsauga bei pakankama OFF pauzė prieš įjungiant priešingą kryptį.
