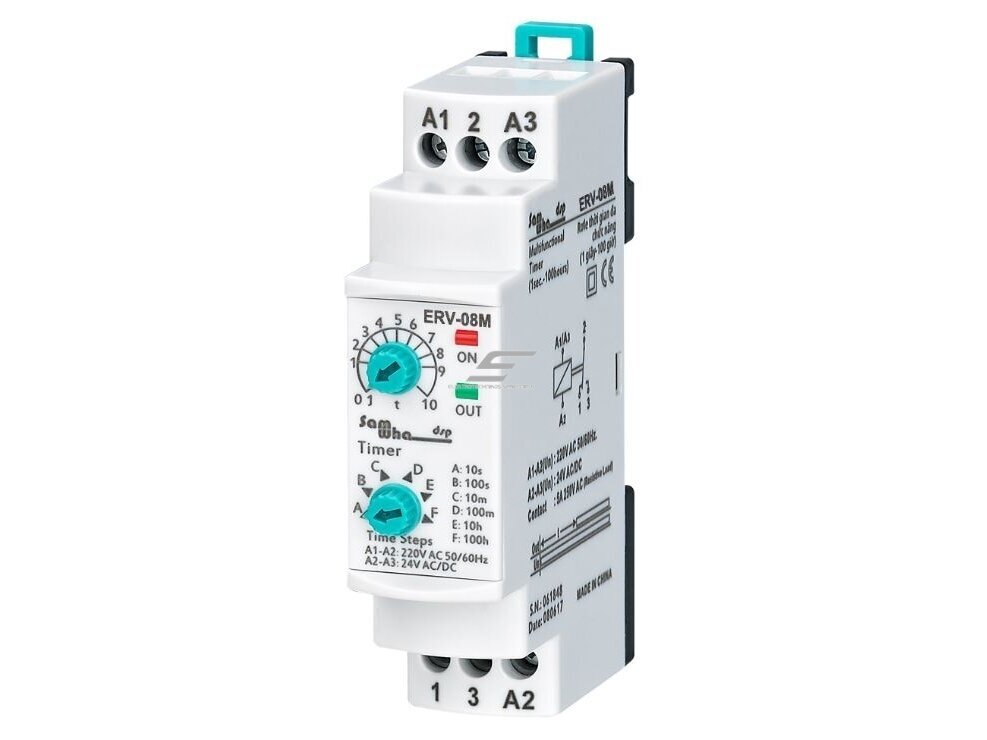

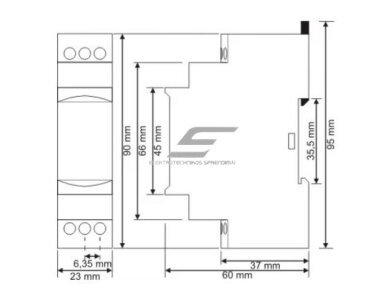

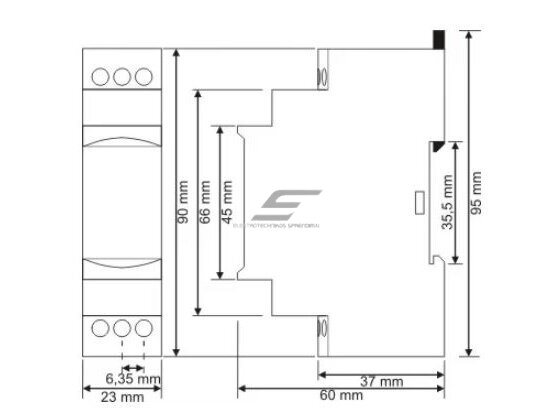

Modulinė laiko relė | laikmatis | su įjungimo uždelsimu | 0,1s-100val. | 5A | 150-260VAC/24VAC/DC | DIN

Pagrindinis relės maitinimas jungiamas per A1–A2 gnybtus. Įrenginys skirtas nominaliai 230V AC sistemai, o gamintojo pateiktas leidžiamas darbinės įtampos diapazonas yra 150–260V AC.

Alternatyviai relė gali būti maitinama 24V AC/DC per A2–A3 gnybtus. Naudojant AC maitinimą darbinis dažnis – 50/60Hz.

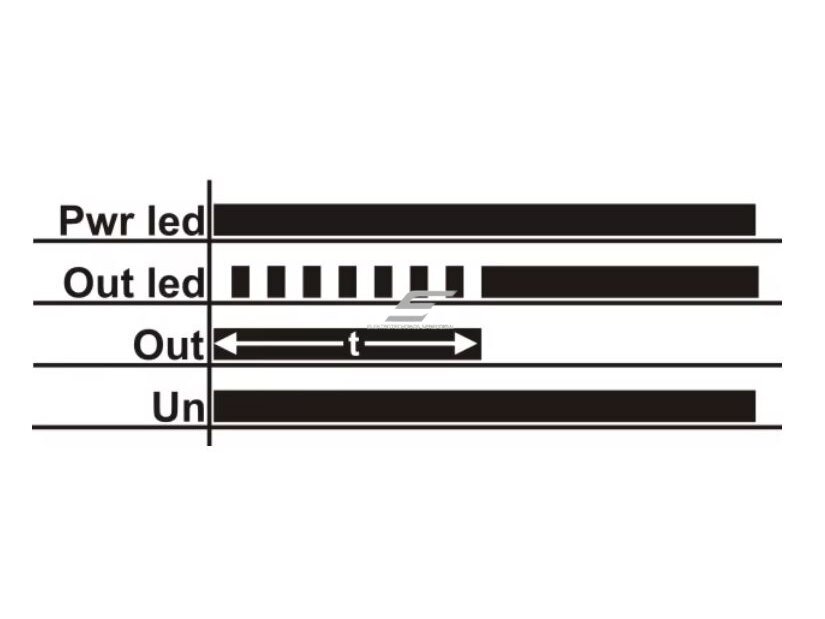

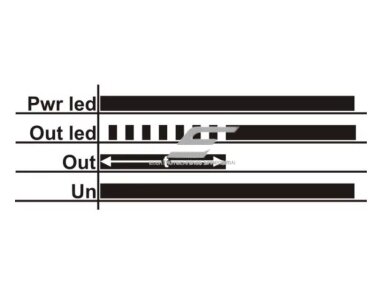

Maitinimas ON → laiko skaičiavimas → nustatyto intervalo pabaiga → išėjimo relės persijungimas → NO kontaktas aktyvus.

Jeigu kai kuriuose tiekėjo pavadinimuose minima „Off Delay“, būtina vertinti realią veikimo diagramą. Pagal pateiktą veikimo principą šis modelis uždelsia įjungimą po maitinimo prijungimo, todėl funkciškai jis aprašomas kaip ON-delay relė.

230V AC nereiškia, kad įrenginys gali veikti tik esant tiksliai 230V įtampai. Gamintojas A1–A2 gnybtams nurodo 150–260V AC darbinės įtampos diapazoną.

Laikas nustatomas mechaniniais / analoginiais reguliatoriais, todėl faktinis suveikimo momentas gali šiek tiek skirtis nuo skalėje pasirinktos reikšmės. Jeigu proceso laikas yra svarbus, rekomenduojama jį patikrinti praktiškai.

1. Pasirenkamas 100 min. diapazonas.
2. t reguliatorius nustatomas ties maždaug 75 % diapazono.
3. Gaunamas maždaug 75 min. laikas.
4. Atliekamas bandomasis ciklas ir, jei reikia, reguliatoriaus padėtis patikslinama.

Pirmiausia 10 s diapazone galima nustatyti maždaug 2,5 s ir chronometru patikrinti reguliatoriaus padėtį. Tada, nekeičiant t reguliatoriaus padėties, Time Steps jungiklis perjungiamas į 100 val. diapazoną. Ta pati proporcija atitinka maždaug 25 valandas.

Nominali srovė: 5A
Nominali įtampa: 250V AC

5A / 250V AC nominalo negalima automatiškai taikyti visų tipų apkrovoms. Varikliai, transformatoriai, elektromagnetai, kontaktorių ritės ir kai kurie elektroniniai maitinimo šaltiniai gali turėti didesnę paleidimo srovę.

Tokioms apkrovoms rekomenduojama relę naudoti valdymo grandinėje, o pagrindinę galios apkrovą jungti per tinkamai parinktą kontaktorių.

• Platus 0,1 s–100 val. laiko diapazonas.
• Šeši pasirenkami laiko diapazonai.
• Paprastas dviejų reguliatorių nustatymas.
• ON-delay įjungimo uždelsimo funkcija.
• Persijungiantis NC / NO relinis išėjimas.
• ON ir OUT LED indikacija.
• Platus 150–260V AC maitinimo diapazonas.
• Alternatyvus 24V AC/DC maitinimas.
• 5A / 250V AC kontaktų nominalas.
• Mažesnė kaip 4VA vartojamoji galia.
• DIN bėgelio montavimas.

• Tik ON-delay funkcija: tai nėra daugiafunkcė programuojama laiko relė.
• Analoginis laiko nustatymas: faktinė reikšmė gali šiek tiek skirtis nuo skalėje pasirinktos.
• Ilgi intervalai: rekomenduojama patikrinti realų suveikimo laiką.
• 5A kontaktai: didelę paleidimo srovę turinčioms apkrovoms gali reikėti kontaktoriaus.
• Nenurodyta laiko paklaida: negalima laikyti laboratorinio tikslumo laiko matavimo įrenginiu.
• Neskirta atviram lauko montavimui.

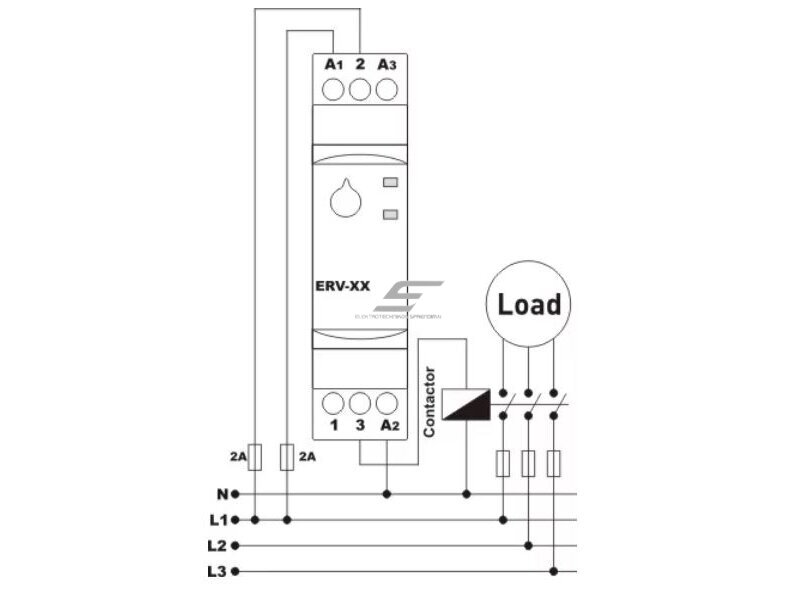

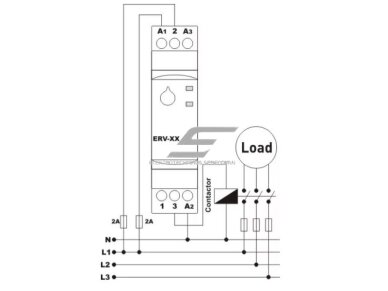

Ventiliacijos sistemoje ventiliatorius turi įsijungti praėjus 30 sekundžių po pagrindinės sistemos paleidimo. Relė maitinama per A1–A2 gnybtus iš 230V AC sistemos. Time Steps reguliatoriumi pasirenkamas tinkamas sekundžių diapazonas, o t reguliatoriumi nustatomas maždaug 30 sekundžių laikas. Prijungus maitinimą relė pradeda skaičiuoti laiką. Po nustatyto intervalo išėjimas persijungia ir NO kontaktas aktyvuoja ventiliatoriaus kontaktoriaus ritę.

A1–A2 gnybtams nominali sistema yra 230V AC.

150–260V AC.

Taip. A2–A3 gnybtai skirti 24V AC/DC maitinimui.

50/60Hz naudojant AC maitinimą.

Apie 100 valandų.

Apie 0,1 sekundės.

10 s, 100 s, 10 min., 100 min., 10 val. ir 100 val.

Taip. Pagal pateiktą veikimo principą išėjimas persijungia tik pasibaigus nustatytam laikui po maitinimo prijungimo.

Išėjimo relė persijungia iš pradinės NC į NO būseną ir aktyvuojamas OUT indikatorius.

Atjungus ir vėl prijungus relės maitinimą.

5A.

250V AC.

Variklio galios grandinę rekomenduojama valdyti kontaktoriumi, o šios laiko relės kontaktu valdyti kontaktoriaus ritę.

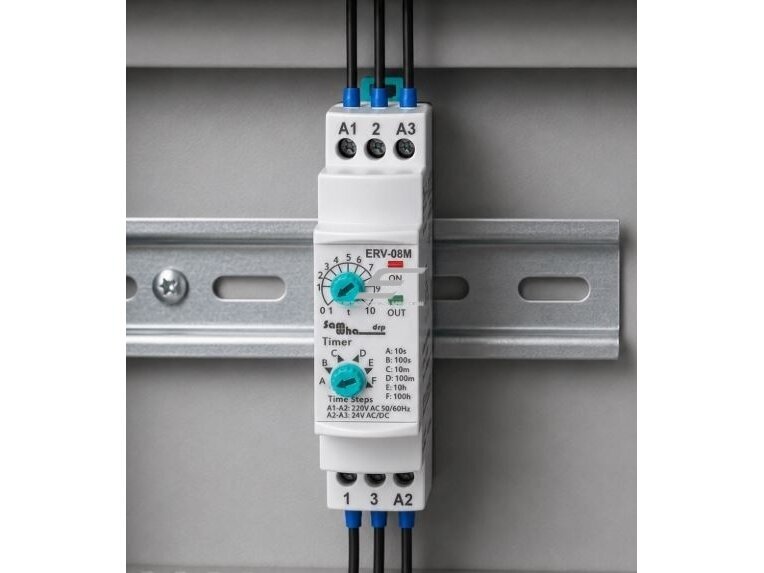

Taip. Relė skirta montuoti elektros ar automatikos skyde.

Ne. Laikas nustatomas mechaniniais reguliatoriais, pasirenkant diapazoną ir reikiamą jo dalį.

Taip. Ypač ilgiems intervalams rekomenduojama atlikti bandomąjį ciklą ir patikrinti faktinį suveikimo laiką.

Relę turi montuoti kvalifikuotas elektros specialistas. Prieš montavimo ar aptarnavimo darbus būtina atjungti visus maitinimo šaltinius. A1–A2 gnybtai skirti nominaliai 230V AC sistemai, kurios leidžiamas darbinis diapazonas yra 150–260V AC, o A2–A3 – 24V AC/DC maitinimui. Prieš prijungiant būtina patikrinti konkretaus gaminio gnybtų schemą.

Neviršykite 5A / 250V AC kontaktų nominalo. Varikliams, transformatoriams ir kitoms didelę paleidimo srovę turinčioms apkrovoms rekomenduojama naudoti kontaktorių. Relė turi būti montuojama apsaugotame elektros arba automatikos skyde.
