    Modulinė laiko relė | laikmatis | su įjungimo uždelsimu | 0,1–30 s | 5 A | 150–260 V AC | DIN

    Kodas: ES-ERV-30
    Pasiteirauti apie prekę
    Kaina 13.55 € su PVM
    ( 11.20 € be PVM )

    Vienos funkcijos laiko relė su įjungimo uždelsimu skirta elektros grandinės, kontaktoriaus, tarpinės relės arba nedidelės galios aktyviosios apkrovos įjungimui atidėti nustatytam laikui. Prijungus maitinimo įtampą, relė pradeda skaičiuoti reguliatoriumi nustatytą laiką, o jam pasibaigus perjungia išėjimo kontaktą.

    Uždelsimo laikas reguliuojamas nuo 0,1 iki 30 sekundžių, todėl relė tinka trumpoms įrenginių paleidimo sekoms ir valdymo signalams. Įrenginys maitinamas 150–260 V AC įtampa, turi ON maitinimo ir OUT relės išėjimo LED indikatorius bei 5 A / 250 V AC kontaktą aktyviajai apkrovai.

  • Prekės aprašymas

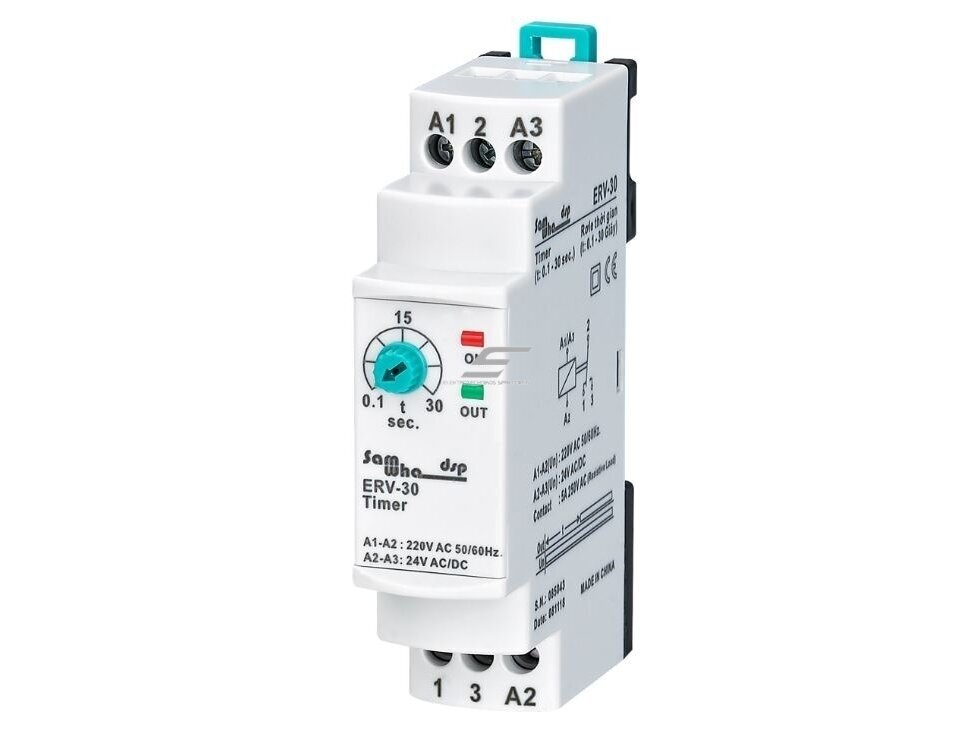

    TENSE ERV-30 modulinė laiko relė – įjungimo uždelsimas 0,1–30 s, 5 A, DIN

    TENSE ERV-30 – DIN bėgeliui skirta įjungimo uždelsimo (ON-delay) laiko relė. Įjungus relės maitinimą, išėjimo kontaktas persijungia tik praėjus nustatytam laikui nuo 0,1 iki 30 sekundžių.

    Ką ši relė daro?

    Gavusi maitinimą ERV-30 pradeda skaičiuoti nustatytą laiką. Laikui pasibaigus persijungia relės perjungiamasis kontaktas: NC kontaktas atsijungia, o NO kontaktas įsijungia. Relė šioje būsenoje lieka tol, kol išjungiamas jos maitinimas.

    0,1–30 s
    Uždelsimo diapazonas
    150–260 V AC
    A1–A2
    5 A / 250 V AC
    Perjungiamasis kontaktas
    DIN
    Montavimas skyde

    Pajungimas – ką reiškia ERV-30 gnybtai?

    Gnybtas Reikšmė Funkcija
    A1 Maitinimas 150–260 V AC kartu su A2
    A2 Bendras maitinimo gnybtas Naudojamas su A1 arba A3
    A3 Alternatyvus maitinimas 24 V AC/DC kartu su A2
    1 NC Normaliai uždaras kontaktas
    2 COM Bendras perjungiamojo kontakto gnybtas
    3 NO Normaliai atviras kontaktas

    Kontaktų būsena

    Relės būsena 1 (NC) – 2 (COM) 2 (COM) – 3 (NO)
    Prieš pasibaigiant nustatytam laikui UŽDARYTAS ATIDARYTAS
    Pasibaigus nustatytam laikui ATIDARYTAS UŽDARYTAS

    Veikimo seka

    1. ERV-30 paduodama maitinimo įtampa.
    2. Pradedamas skaičiuoti nustatytas 0,1–30 s laikas.
    3. Skaičiavimo metu uždaryti 1 (NC)–2 (COM) kontaktai.
    4. Pasibaigus laikui relė persijungia.
    5. Uždaryti tampa 2 (COM)–3 (NO) kontaktai.
    6. Ši būsena išlaikoma tol, kol išjungiamas ERV-30 maitinimas.

    Paprasta pajungimo logika

    MAITINIMAS 150–260 V AC → A1 ─── A2
    arba
    MAITINIMAS 24 V AC/DC → A3 ─── A2
    IŠĖJIMO KONTAKTAS:
    1 = NC
    2 = COM
    3 = NO
    t < nustatyto laiko → 1 ── 2 uždaryta
    t ≥ nustatyto laiko → 2 ── 3 uždaryta
    ⚠ Svarbu: 5 A nereiškia, kad kiekvieną 5 A apkrovą galima jungti tiesiogiai

    Relės kontaktas nurodomas 5 A / 250 V AC varžinei apkrovai. Varikliai, transformatoriai, solenoidai, LED maitinimo šaltiniai ir kita indukcinė ar didelę paleidimo srovę turinti įranga gali sukelti gerokai didesnę kontaktų apkrovą.

    Tokiais atvejais ERV-30 rekomenduojama naudoti valdymo grandinei, o pagrindinę apkrovą jungti per tinkamai parinktą kontaktorių arba tarpinę relę.

    Techniniai duomenys

    Gamintojas TENSE
    Modelis ERV-30
    Funkcija Įjungimo uždelsimas / ON-delay
    Laiko diapazonas 0,1–30 s
    Laiko nustatymas Mechaninis reguliatorius priekinėje panelėje
    Maitinimo įtampa A1–A2 150–260 V AC
    Maitinimo įtampa A3–A2 24 V AC/DC
    Dažnis 50/60 Hz
    Suvartojama galia <4 VA
    Išėjimas 1 perjungiamasis kontaktas – NC / COM / NO
    Kontakto nominalas 5 A / 250 V AC
    Darbinė temperatūra 0…+55 °C
    Indikacija ON LED ir OUT LED
    Prijungimo tipas Gnybtinis
    Maks. laidininko skerspjūvis 2,5 mm²

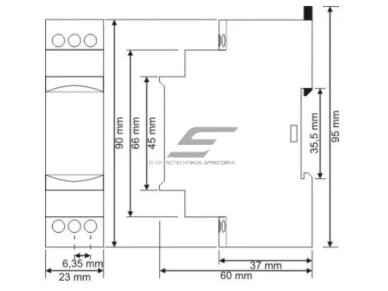

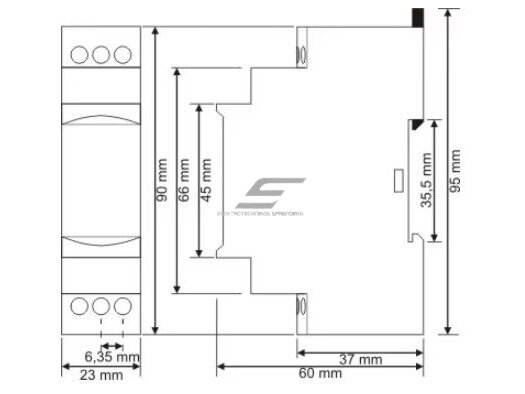

    Montavimas DIN bėgelis / vertikalus montavimas skyde
    Apsaugos laipsnis IP20
    Darbinis aukštis <2000 m
    Svoris <90 g

    LED indikacija

    • Įjungus maitinimą ON LED rodo įrenginio maitinimo būseną.
    • Skaičiuojant nustatytą laiką OUT LED mirksi.
    • Pasibaigus nustatytam laikui išėjimo relė persijungia, o OUT indikacija lieka aktyvi.

    Praktinis panaudojimo pavyzdys

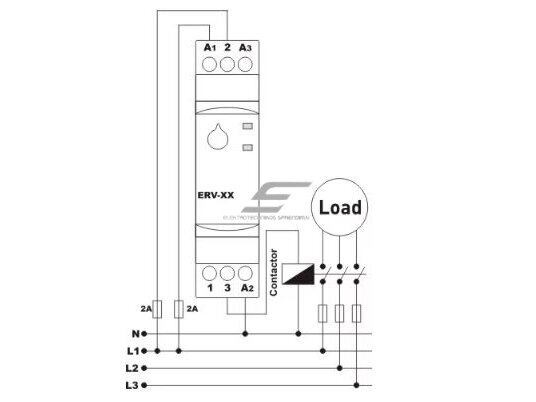

    Kontaktoriaus įjungimas praėjus 10 sekundžių

    ERV-30 reguliatorius nustatomas ties 10 s. Įjungus ERV-30 maitinimą prasideda laiko skaičiavimas. Praėjus 10 sekundžių užsidaro 2 (COM)–3 (NO) kontaktas, kuriuo galima įjungti kontaktoriaus valdymo grandinę.

    Tokiu principu galima nuosekliai paleisti kelias sistemas ir sumažinti tikimybę, kad visos apkrovos bus įjungiamos tuo pačiu momentu.

    Tipinės naudojimo sritys

    • kontaktorių valdymo grandinės;
    • automatikos skydai;
    • įrenginių paleidimo sekos;
    • ventiliacijos automatikos sistemos;
    • siurblių valdymo automatika;
    • kompresorių valdymo grandinės;
    • signalizacijos ir indikacijos grandinės;
    • apšvietimo valdymo automatika;
    • pramoninės valdymo sistemos.

    Kada rinktis ERV-30?

    Reikalavimas ERV-30
    Reikia įjungimo uždelsimo TAIP
    Reikia reguliuoti nuo 0,1 iki 30 s TAIP
    Reikia NC ir NO kontakto TAIP
    Reikia montavimo ant DIN bėgelio TAIP
    Reikia ilgesnio nei 30 s uždelsimo NE – rinktis kitą diapazoną
    Reikia daugiafunkcės programuojamos laiko relės NE
    ERV-30 nėra daugiafunkcė programuojama laiko relė

    Jos pagrindinė funkcija yra viena: įjungimo uždelsimas. Jei reikalingas ciklinis darbas, impulsas, išjungimo uždelsimas, žvaigždė–trikampis ar keli skirtingi laiko režimai, reikia rinktis kitokio tipo laiko relę.

    Dažniausiai užduodami klausimai

    Koks TENSE ERV-30 laiko diapazonas?

    Uždelsimo laiką galima reguliuoti nuo 0,1 iki 30 sekundžių.

    Kuris kontaktas įsijungia praėjus nustatytam laikui?

    Pasibaigus nustatytam laikui užsidaro 2 (COM)–3 (NO) kontaktai.

    Kas vyksta iki nustatyto laiko pabaigos?

    Iki relės suveikimo uždaryti 1 (NC)–2 (COM) kontaktai.

    Ar ERV-30 galima naudoti su kontaktoriumi?

    Taip. Tai viena tipinių šios relės paskirčių – uždelstai įjungti kontaktoriaus valdymo grandinę.

    Ar galima tiesiogiai jungti 5 A variklį?

    Vien pagal 5 A nominalą to spręsti negalima. Varikliams ir kitoms indukcinėms ar didelę paleidimo srovę turinčioms apkrovoms paprastai naudojamas kontaktorius arba tinkamai parinkta tarpinė relė.

    Ar ERV-30 veikia nuo 24 V?

    Gamintojo techniniame kataloge nurodytas 24 V AC/DC maitinimas tarp A3 ir A2 gnybtų. Montuojant visada rekomenduojama vadovautis ir konkretaus įrenginio korpuso žymėjimu.

    Montuotojo pastaba

    Prieš pajungiant įrenginį patikrinkite konkretaus ERV-30 korpuso gnybtų žymėjimą, maitinimo įtampą ir valdomos apkrovos charakteristikas. Įrenginio ženklinimas ir aktuali gamintojo instrukcija turi pirmenybę prieš bendrą produkto aprašymą.

    TENSE ERV-30 laiko relė skirta įjungimo uždelsimui elektros ir automatikos sistemose. Reguliuojamas 0,1–30 s laiko diapazonas, perjungiamasis NC/COM/NO kontaktas ir DIN montavimas leidžia relę naudoti kontaktorių, automatikos bei įrangos paleidimo valdymo grandinėse.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
