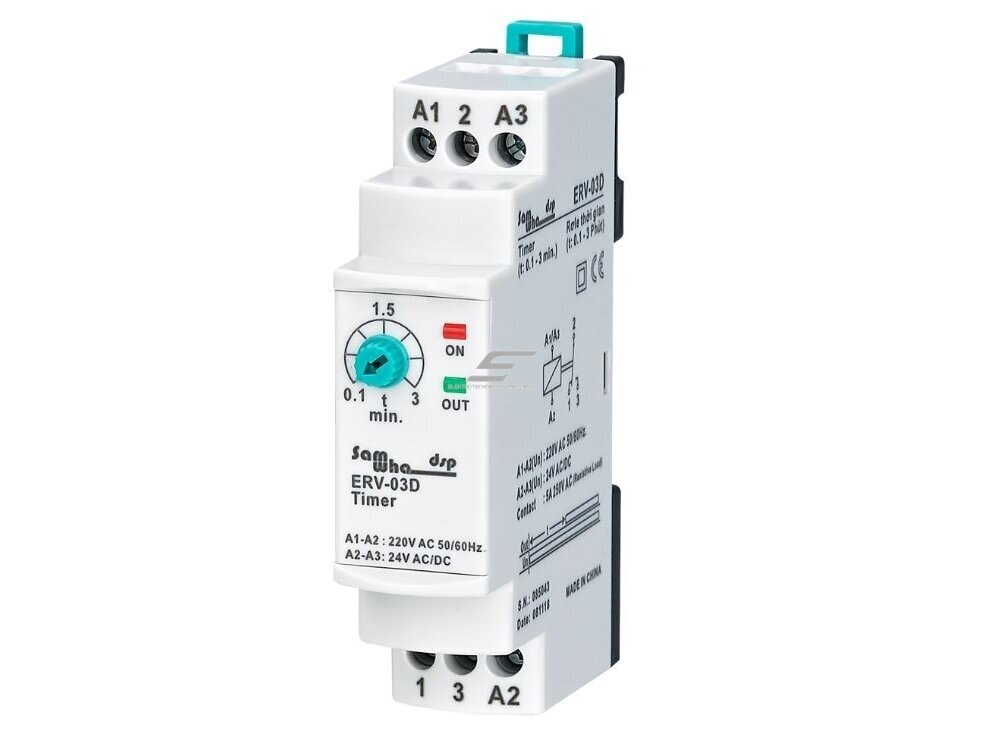

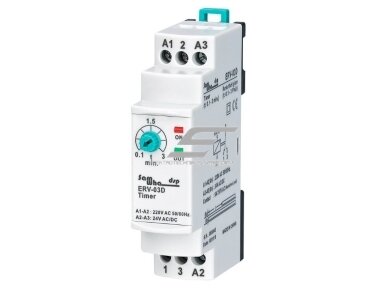

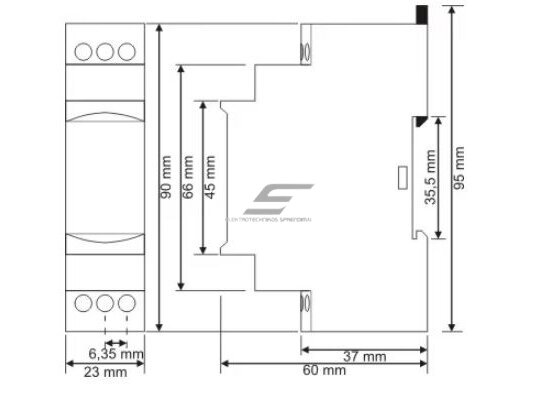

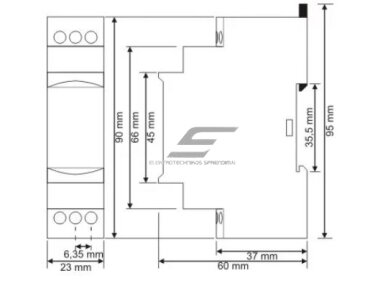

Modulinė laiko relė | laikmatis | su įjungimo uždelsimu | 0,1-3min | 5A | 150-260VAC / 24VAC/DC | DIN

Prijungus relės maitinimą prasideda nustatyto laiko skaičiavimas. Tik pasibaigus nustatytam intervalui relės išėjimo kontaktas persijungia ir gali aktyvuoti kontaktorių, tarpinę relę arba kitą valdymo grandinę.

A1–A2 gnybtai skirti 230V AC maitinimui, o A2–A3 gnybtai – 24V AC/DC maitinimui. Naudojant AC maitinimą, darbinis dažnis yra 50/60Hz.

Maitinimas ON → laiko skaičiavimas → nustatyto intervalo pabaiga → relės išėjimo persijungimas → išėjimas aktyvus.

Šis modelis skirtas įjungimo uždelsimui po maitinimo prijungimo. Jis neatlieka išjungimo uždelsimo, ciklinės ON/OFF ar impulsinės laiko relės funkcijos.

Gamintojo techniniuose duomenyse nurodyta Un: 150–260V AC / 24V DC. Konkrečiam prijungimui būtina vadovautis gnybtų paskirtimi: A1–A2 – 230V AC, A2–A3 – 24V AC/DC.

Laikas nustatomas mechaniniu reguliatoriumi, todėl faktinis suveikimo momentas gali šiek tiek skirtis nuo skalėje pasirinktos reikšmės. Jei proceso laikas svarbus, rekomenduojama atlikti bandomąjį ciklą.

Srovė: 5A
Įtampa: 250V AC

5A / 250V AC nominalo negalima automatiškai taikyti visoms apkrovoms. Varikliai, transformatoriai, solenoidai, kontaktorių ritės, LED maitinimo šaltiniai ir kitos indukcinės ar talpinės apkrovos gali turėti gerokai didesnę paleidimo srovę.

Tokioms apkrovoms relę rekomenduojama naudoti valdymo grandinėje, o pagrindinę apkrovą jungti per tinkamai parinktą kontaktorių arba tarpinę relę.

• Paprasta ON-delay funkcija – skirta tipinėms įjungimo uždelsimo užduotims.
• Reguliuojamas 0,1–3 min. laikas – tinka trumpoms paleidimo sekoms.
• 230V AC maitinimas per A1–A2.
• 24V AC/DC maitinimas per A2–A3.
• ON ir OUT LED indikacija leidžia stebėti relės būseną.
• 5A / 250V AC relės kontaktas.
• Nedidelė vartojamoji galia – mažiau kaip 4VA.
• Montavimas ant DIN bėgelio.
• Platus darbinės temperatūros diapazonas −20...+55°C.

• Tik ON-delay funkcija: tai nėra daugiafunkcė programuojama laiko relė.
• Analoginis laiko nustatymas: faktinis laikas gali šiek tiek skirtis nuo skalėje pasirinktos reikšmės.
• Maksimalus uždelsimas – 3 minutės: ilgesniems intervalams reikalinga kita laiko relė.
• 5A kontaktas: varikliams ir kitoms didelės paleidimo srovės apkrovoms rekomenduojamas kontaktorius.
• Nėra ciklinio ON/OFF režimo.
• Nėra OFF-delay funkcijos.
• Neskirta atviram lauko montavimui.

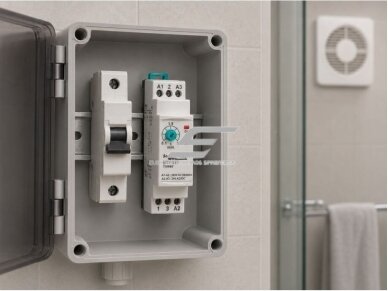

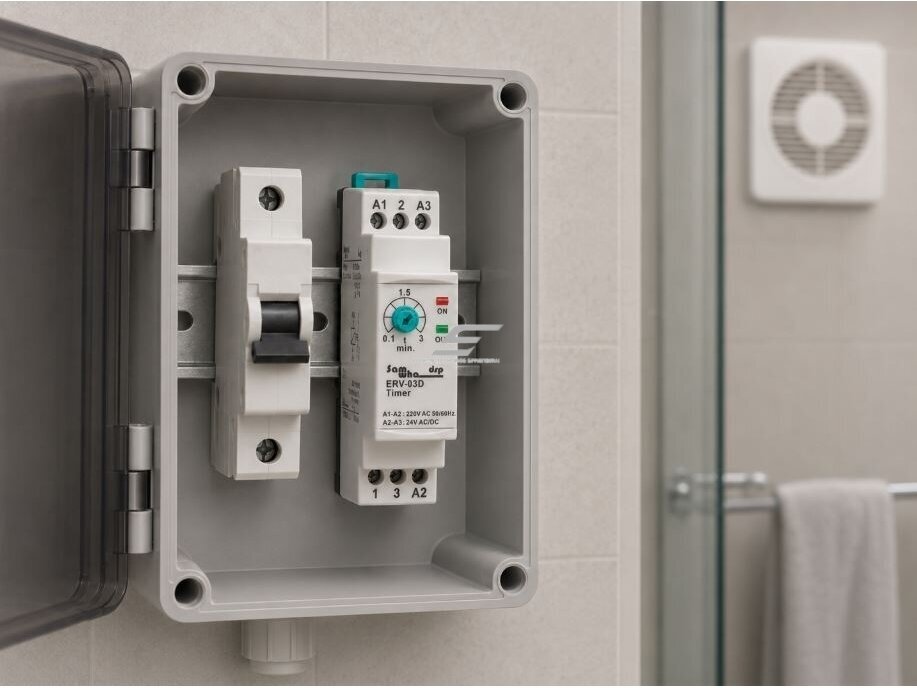

Ventiliacijos sistemoje ventiliatorius turi įsijungti praėjus 30 sekundžių po pagrindinės sistemos paleidimo. Laiko relė maitinama per A1–A2 gnybtus iš 230V AC valdymo grandinės. Reguliatoriumi nustatomas maždaug 0,5 minutės laikas. Prijungus maitinimą prasideda laiko skaičiavimas. Praėjus nustatytam intervalui persijungia relės išėjimas ir aktyvuojama ventiliatoriaus kontaktoriaus ritė.

ON-delay – įjungimo uždelsimas po maitinimo prijungimo.

Nuo 0,1 iki 3 minučių, maždaug nuo 6 iki 180 sekundžių.

150–260V AC / 24V DC.

230V AC maitinimas jungiamas prie A1–A2 gnybtų.

Taip. A2–A3 gnybtai skirti 24V AC/DC maitinimui.

50/60Hz naudojant AC maitinimą.

Relės išėjimo kontaktas persijungia ir įsijungia OUT indikatorius.

Atjungiant ir vėl prijungiant relės maitinimą.

5A.

250V AC.

Variklio galios grandinę rekomenduojama jungti per tinkamai parinktą kontaktorių, o laiko relės kontaktu valdyti kontaktoriaus ritę.

Ne. Šis modelis atlieka įjungimo uždelsimo – ON-delay – funkciją.

Taip. Kadangi nustatymas yra analoginis, rekomenduojama atlikti bandomąjį ciklą ir, jei reikia, pakoreguoti reguliatoriaus padėtį.

Relę turi montuoti kvalifikuotas elektros specialistas. Prieš montavimo, prijungimo arba aptarnavimo darbus būtina atjungti visus maitinimo šaltinius ir įsitikinti, kad gnybtuose nėra įtampos.

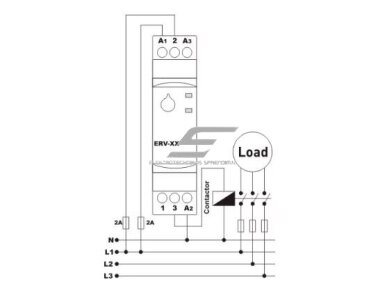

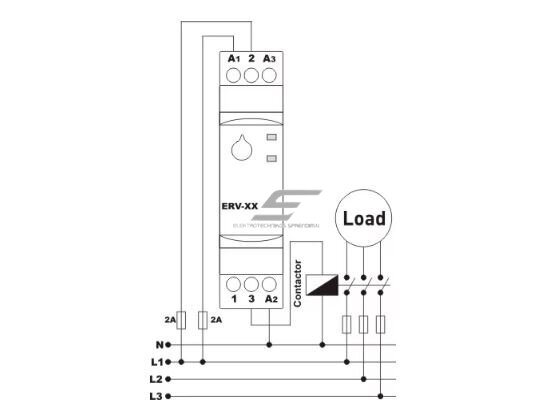

A1–A2 gnybtai skirti 230V AC maitinimui, o A2–A3 – 24V AC/DC maitinimui. Prieš prijungiant būtina patikrinti ant konkretaus gaminio korpuso esančią gnybtų schemą.

Neviršykite 5A / 250V AC relės kontakto nominalo. Varikliams, transformatoriams ir kitoms didelės paleidimo srovės apkrovoms rekomenduojama naudoti kontaktorių arba tarpinę relę. Įrenginys turi būti montuojamas apsaugotame elektros arba automatikos skyde.
