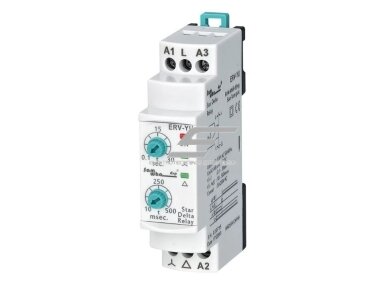

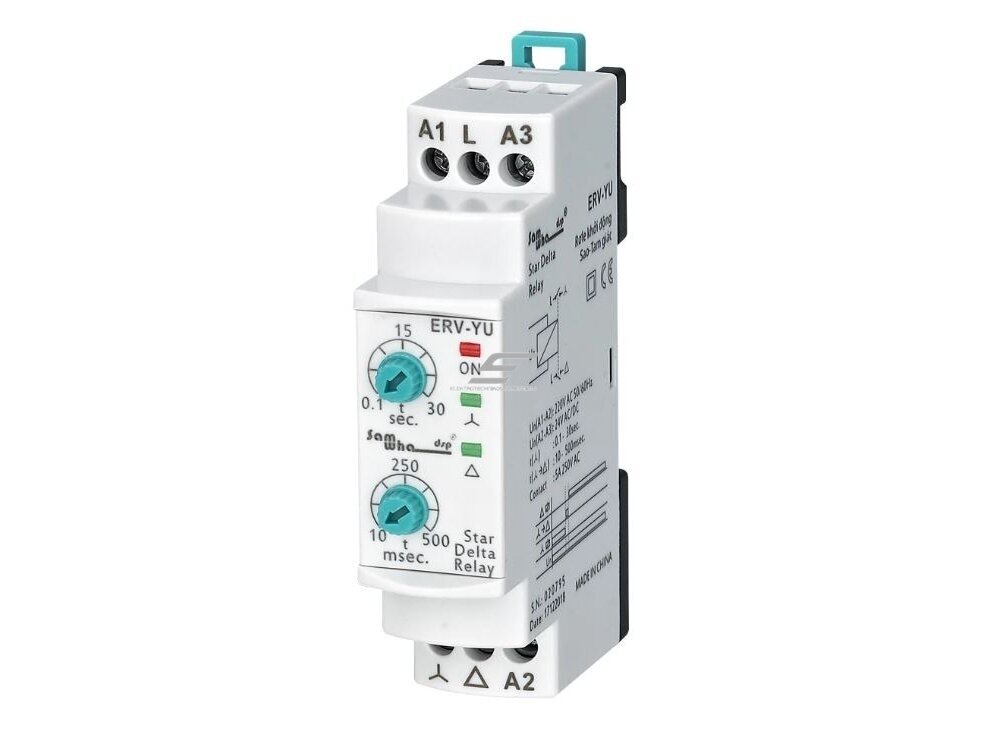

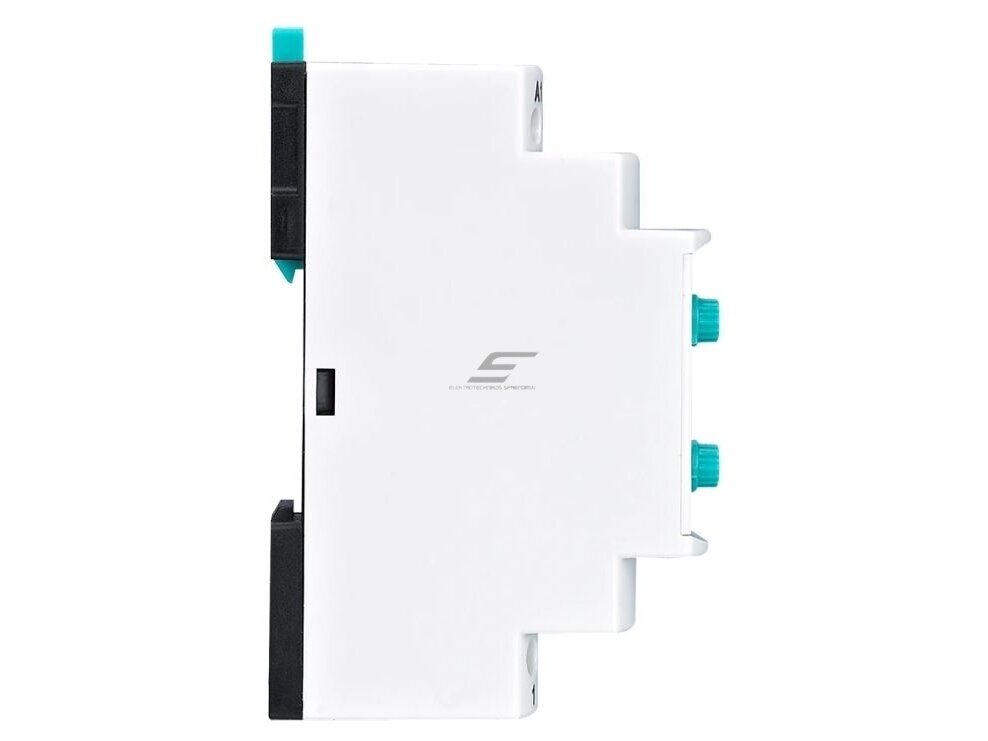

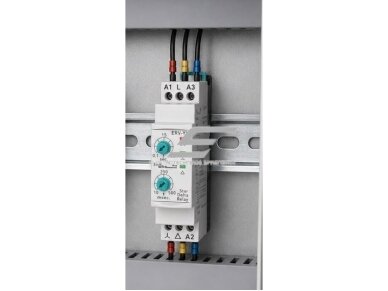

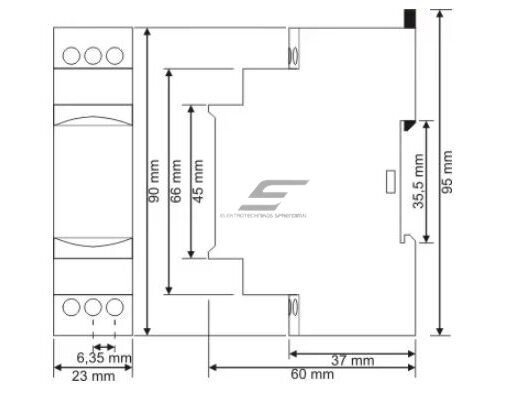

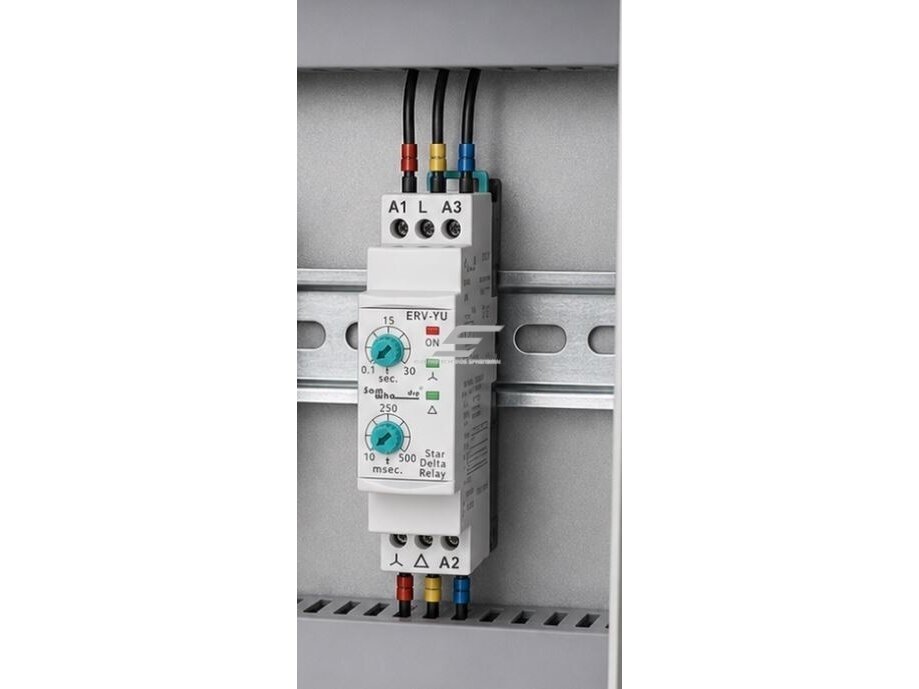

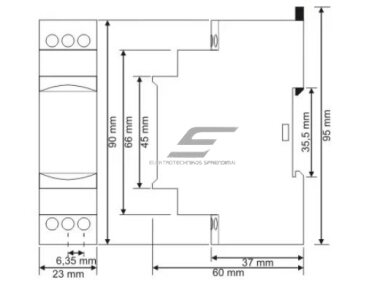

Modulinė laiko relė | laikmatis | trifaziam variklio paleidimui | 0,1-30s | 1-500ms | 5A | 150-260VAC/24VAC/DC | DIN

Relės nominalus maitinimas per A1–A2 gnybtus yra 230V AC. Gamintojo pateiktas bendras darbinės įtampos diapazonas Un yra 150–260V AC. Alternatyviai relę galima maitinti 24V AC/DC per A2–A3 gnybtus.

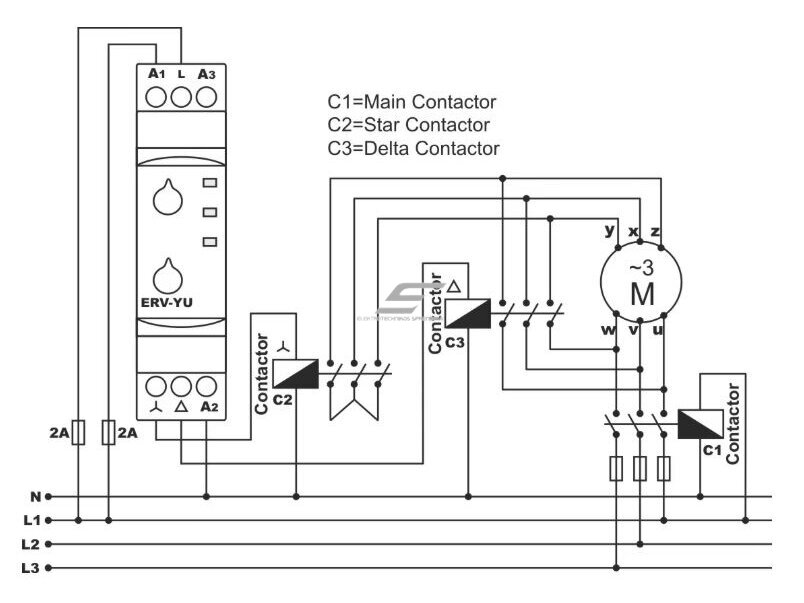

Ši relė nėra skirta tiesiogiai jungti trifazio variklio galios grandinę. STAR ir DELTA išėjimai naudojami kontaktorių ritėms valdyti. Variklio galios grandinė turi būti jungiama per tinkamai parinktus pagrindinį, žvaigždės ir trikampio kontaktorius bei atitinkamas apsaugos priemones.

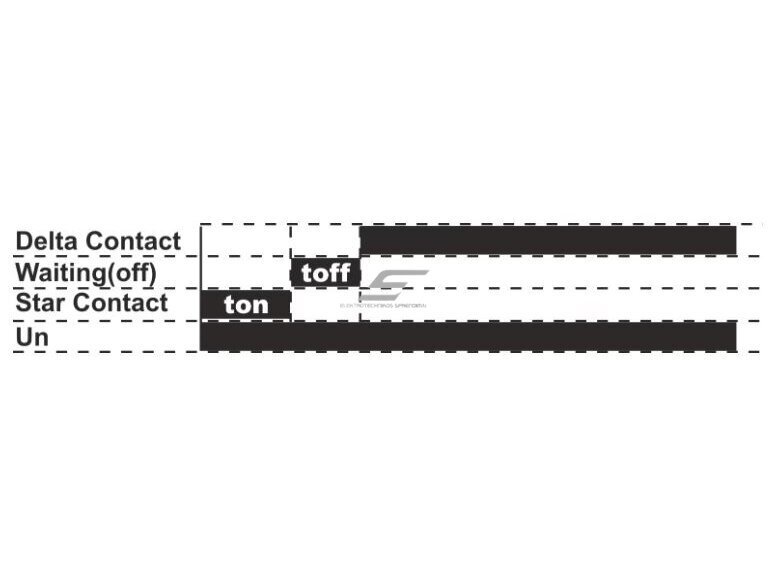

Maitinimo prijungimas → STAR išėjimo įjungimas → nustatyto STAR laiko skaičiavimas → STAR išjungimas → 1–500ms pauzė → DELTA išėjimo įjungimas → darbinė būsena iki maitinimo atjungimo.

Optimalus laikas priklauso nuo variklio galios, mechaninės apkrovos, sistemos inercijos ir faktinio įsibėgėjimo laiko. Nustatymą rekomenduojama patikrinti realiomis darbo sąlygomis.

Vien tik laiko relės nepakanka kaip vienintelės apsaugos nuo vienalaikio STAR ir DELTA kontaktorių įjungimo. Valdymo grandinėje turi būti naudojamas elektrinis tarpusavio blokavimas, o pagal projekto reikalavimus – ir mechaninis blokavimas.

A1–A2 = 230V AC nurodo nominalų maitinimo prijungimą, o Un = 150–260V AC – leidžiamą darbinės įtampos diapazoną. Tai reiškia, kad relė skirta 230V AC sistemai, tačiau gali veikti gamintojo pateiktame 150–260V AC diapazone.

Nurodyta 5A kontaktų srovė skirta relės valdymo išėjimams. Per šiuos kontaktus negalima tiesiogiai jungti variklio galios grandinės. Variklio srovę komutuoja atitinkami galios kontaktoriai.

• Variklis turi turėti šešis prieinamus apvijų išvadus.
• Variklio apvijos turi būti tinkamos darbui trikampiu esant naudojamai tinklo įtampai.
• Paleidžiama mechaninė apkrova turi leisti sumažintą žvaigždės režimo paleidimo momentą.
• Turi būti tinkamai parinkti pagrindinis, STAR ir DELTA kontaktoriai.
• Turi būti įrengta variklio apsauga nuo perkrovos ir trumpojo jungimo.
• STAR ir DELTA kontaktoriai turi būti tarpusavyje blokuojami.
• Jungimo schema turi atitikti konkretaus variklio vardinę lentelę ir projektą.

Žvaigždės režimu mažėja ne tik paleidimo srovė, bet ir variklio paleidimo momentas. Todėl šis metodas gali netikti mechanizmams, kuriems nuo pat paleidimo reikalingas didelis sukimo momentas.

• Automatinė STAR-DELTA paleidimo seka.
• Reguliuojamas 0,1–30s žvaigždės darbo laikas.
• Reguliuojama 1–500ms perjungimo pauzė.
• Atskiri STAR ir DELTA reliniai išėjimai.
• ON, STAR ir DELTA LED indikacija.
• 150–260V AC darbinės įtampos diapazonas.
• 230V AC maitinimas per A1–A2.
• Alternatyvus 24V AC/DC maitinimas per A2–A3.
• 5A / 250V AC valdymo kontaktai.
• Mažesnė kaip 4VA vartojamoji galia.
• DIN bėgelio montavimas.
• Darbinė temperatūra nuo −20 iki +55°C.

• Negalima tiesiogiai jungti variklio galios grandinės.
• Reikalingi pagrindinis, STAR ir DELTA kontaktoriai.
• Būtinas STAR ir DELTA kontaktorių tarpusavio blokavimas.
• Netinka visiems trifaziams varikliams.
• Netinka apkrovoms, kurioms paleidžiant reikia didelio sukimo momento.
• 5A kontaktų nominalas turi būti vertinamas pagal kontaktoriaus ritės apkrovą.
• Nenurodyta tiksli laiko nustatymo paklaida.
• Nenurodytas apsaugos nuo dulkių ir drėgmės laipsnis.
• Neskirta atviram lauko montavimui.

Trifazis ventiliatoriaus variklis valdomas pagrindiniu, STAR ir DELTA kontaktoriais. Variklio paleidimo žvaigžde laikas nustatomas į 8 sekundes.

Prijungus relės maitinimą aktyvuojamas STAR išėjimas. Žvaigždės kontaktorius sujungia variklio apvijas žvaigžde ir variklis pradeda įsibėgėti sumažinta paleidimo srove.

Praėjus 8 sekundėms STAR išėjimas išjungiamas. Relė pradeda, pavyzdžiui, 100ms perjungimo pauzę, kurios metu abu išėjimai yra neaktyvūs.

Pasibaigus pauzei įjungiamas DELTA išėjimas, suveikia trikampio kontaktorius ir variklis pereina į normalų darbo režimą.

DELTA išėjimas išlieka aktyvus tol, kol atjungiama relės maitinimo įtampa.

Trifazio variklio STAR ir DELTA kontaktorių automatinei paleidimo sekai valdyti.

Reguliuojamas nuo 0,1 iki 30 sekundžių.

Nuo 1 iki 500ms.

STAR jau išjungtas, o DELTA dar neįjungtas. Abu išėjimai neaktyvūs.

230V AC.

150–260V AC.

Taip. A2–A3 gnybtai skirti 24V AC/DC maitinimui.

50/60Hz naudojant AC maitinimą.

Ne. Relė valdo kontaktorių rites, o variklio galios grandinę komutuoja kontaktoriai.

Taip. Kontaktų nominalas – 5A / 250V AC, tačiau kontaktorių ričių atveju būtina įvertinti indukcinę apkrovą.

Taip. Kontaktoriai turi būti elektriškai, o pagal projekto sprendimą ir mechaniškai blokuojami.

Ne. Variklis turi būti pritaikytas žvaigždės-trikampio paleidimui ir turėti šešis prieinamus apvijų išvadus.

Jis sumažina variklio paleidimo srovę, tačiau kartu sumažina paleidimo momentą.

Kad relė gauna maitinimą ir valdymo ciklas yra aktyvus.

Kad aktyvus žvaigždės kontaktoriaus valdymo išėjimas.

Kad aktyvus trikampio kontaktoriaus valdymo išėjimas.

Atjungus ir vėl prijungus relės maitinimą, STAR-DELTA seka pradedama iš naujo.

Relę turi montuoti kvalifikuotas elektros specialistas. Prieš montavimo ar aptarnavimo darbus būtina atjungti visas valdymo ir galios grandines. A1–A2 gnybtai skirti nominaliam 230V AC maitinimui, o gamintojo pateiktas Un darbinės įtampos diapazonas yra 150–260V AC. A2–A3 gnybtai skirti alternatyviam 24V AC/DC maitinimui.

Variklio galios grandinė negali būti jungiama tiesiogiai per šios relės kontaktus. STAR ir DELTA kontaktoriai turi būti tinkamai parinkti ir tarpusavyje blokuojami. Vienalaikis žvaigždės ir trikampio kontaktorių įjungimas gali sukelti trumpąjį jungimą galios grandinėje.
