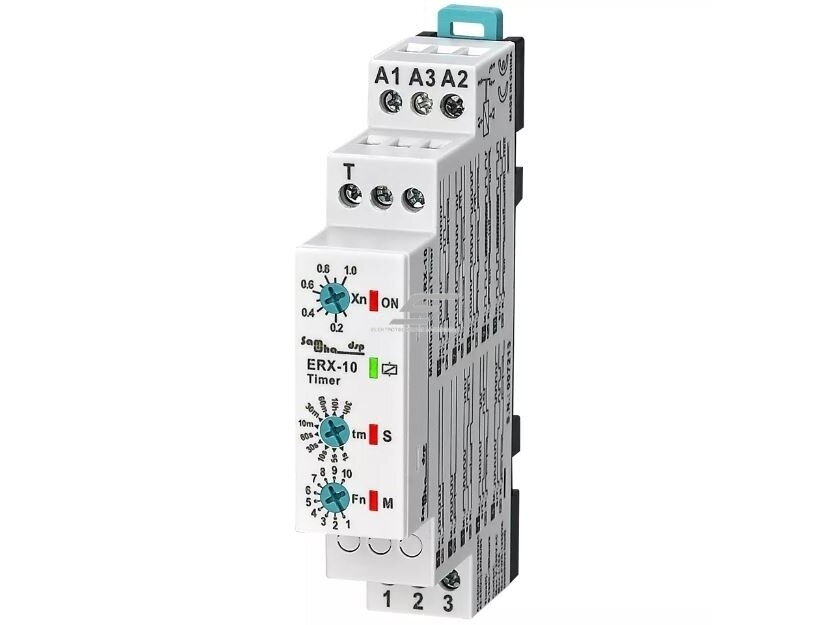

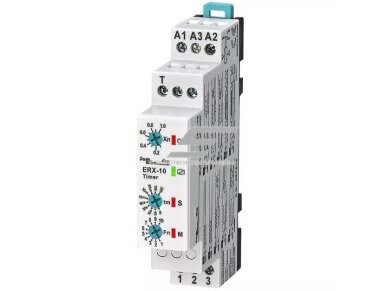

Modulinė | multifunkcinė laiko relė | laikmatis | 10 funkcijų | 0,1s-30val. | 230VAC/24VAC/DC | DIN

Relė leidžia pasirinkti įjungimo delsą, išjungimo delsą, valdymo signalu paleidžiamą įjungimo arba išjungimo delsą, vienkartinius impulsus, ciklinį darbą ir kitas laiko funkcijas. Maksimalus laikas parenkamas atskiru diapazono reguliatoriumi, o tiksli reikšmė nustatoma 0.1-1.0 daugikliu. Bendras reguliuojamas laiko diapazonas – nuo 0,1 sekundės iki 30 valandų.

Galutinis laikas = pasirinktas maksimalus laikas (tm) × laiko daugiklis (Xn). Pavyzdžiui, pasirinkus 30 minučių diapazoną ir daugiklį 0.5, nustatytas veikimo laikas bus 15 minučių.

Darbo funkciją rekomenduojama pasirinkti, kai įrenginys yra išjungtas. Jei funkcija keičiama esant įjungtam maitinimui, prieš pakartotinį įjungimą palaukite bent apie 0.3 sekundės. Priešingu atveju naujai pasirinkta funkcija gali būti neatpažinta.

• 10 skirtingų laiko valdymo funkcijų viename įrenginyje.
• Labai platus laiko nustatymo diapazonas nuo 0.1 sekundės iki 30 valandų.
• Atskiras laiko diapazono ir 0.1-1.0 daugiklio reguliavimas leidžia tiksliau pasirinkti reikiamą laiką.
• Galimas 150-260V AC arba 24V AC/DC maitinimas.
• Valdymo T įėjimas suteikia papildomas impulsų ir signalais valdomų delsų funkcijas.
• 1-SPDT perjungiamas kontaktas leidžia naudoti tiek NO, tiek NC valdymo logiką.
• LED indikatoriai leidžia matyti maitinimo, valdymo signalo, laiko skaičiavimo ir relės išėjimo būsenas.
• Mažas energijos suvartojimas – mažiau nei 4VA.

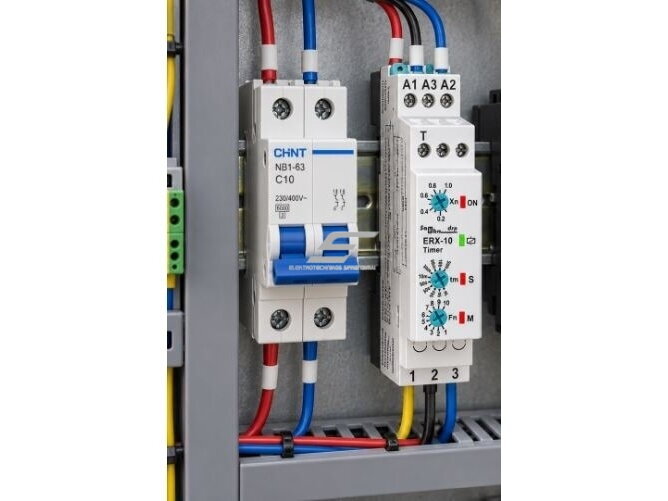

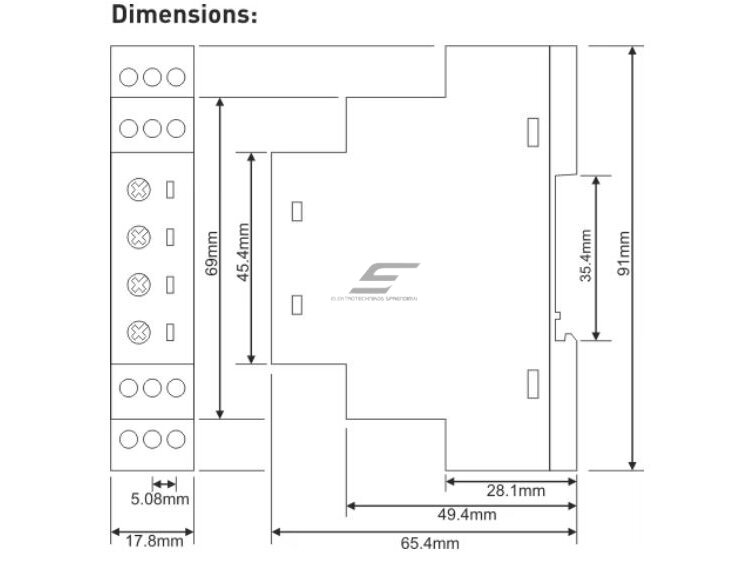

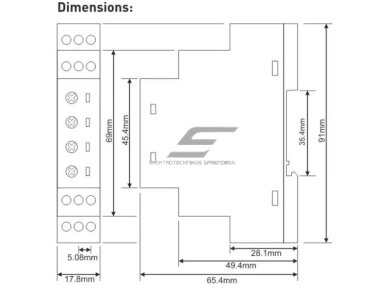

• Kompaktiškas DIN bėgelio montavimas automatikos ir elektros valdymo skyduose.

• Funkcijos parinkimas: darbo funkciją rekomenduojama keisti tik išjungus įrenginio maitinimą.
• Ribota relės kontakto apkrova: išėjimo kontaktas skirtas iki 5A / 250V AC varžinei apkrovai, todėl didesnėms apkrovoms reikia naudoti kontaktorių arba tarpinę relę.
• IP20 apsauga: įrenginys skirtas montuoti uždarame elektros arba automatikos skyde ir neturi būti tiesiogiai veikiamas drėgmės.
• Mechaninis nustatymas: funkcijos ir laikas nustatomi reguliatoriais, todėl nėra nuotolinio skaitmeninio parametrų programavimo.

Ventiliacijos sistemoje reikia, kad gavus paleidimo komandą ventiliatorius įsijungtų tik po 15 minučių. Relėje pasirenkama ON Delay funkcija, maksimalaus laiko reguliatoriumi nustatomas 30 minučių diapazonas, o daugiklis – 0.5. Gaunamas 15 minučių delsos laikas. Įjungus valdymo grandinę relė pradeda skaičiuoti laiką, o praėjus 15 minučių aktyvuoja išėjimo kontaktą, kuris gali įjungti ventiliatoriaus kontaktorių.

Laiką galima nustatyti nuo 0,1 sekundės iki 30 valandų, pasirenkant atitinkamą laiko diapazoną ir 0,1-1,0 daugiklį.

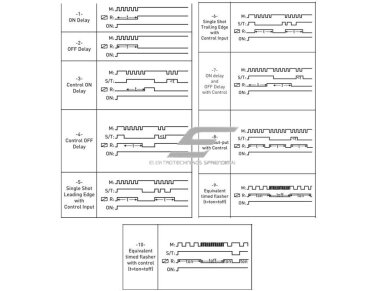

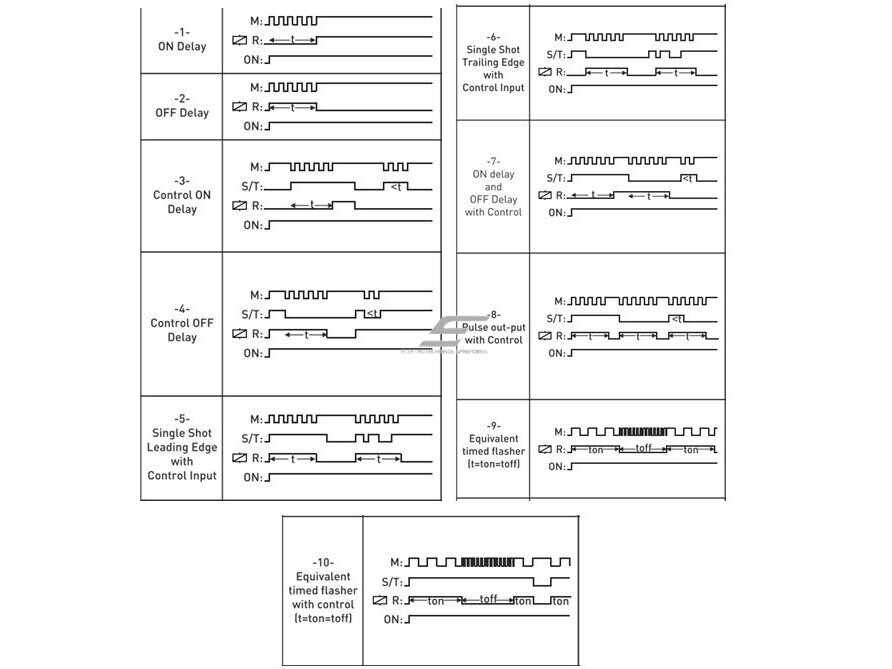

Relė turi 10 skirtingų darbo funkcijų, įskaitant ON ir OFF delsas, valdymo signalu paleidžiamas funkcijas, impulsinius ir ciklinius režimus.

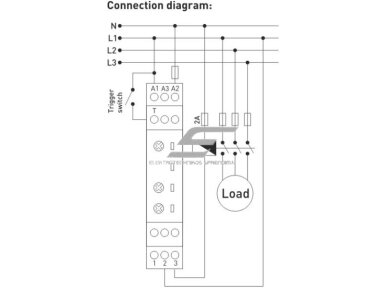

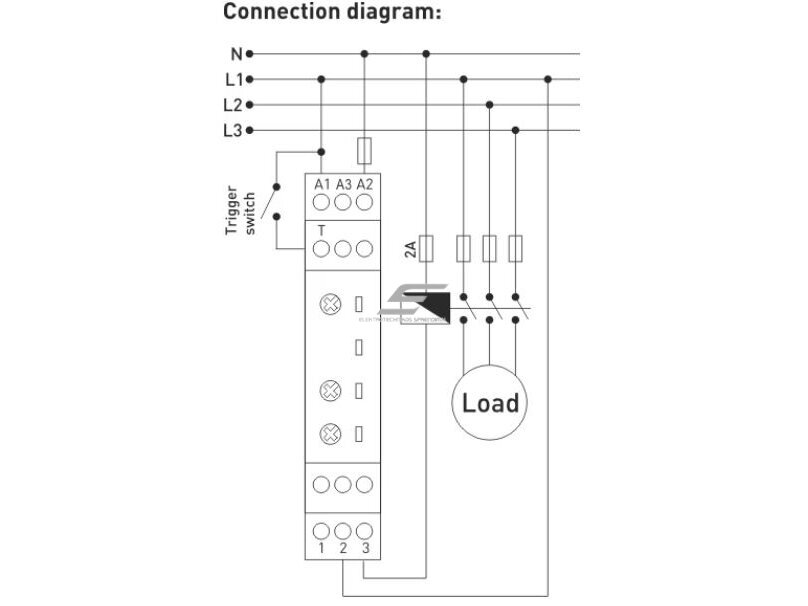

Naudojant A1-A2 gnybtus relė veikia 150-260V AC diapazone. Naudojant A2-A3 gnybtus galima naudoti 24V AC/DC maitinimą.

Pasirinktas maksimalus laiko diapazonas dauginamas iš 0.1-1.0 laiko daugiklio. Pavyzdžiui, 30min × 0.5 = 15min.

Taip. Tarp 10 darbo režimų yra ciklinės funkcijos, kuriomis relės išėjimas periodiškai įjungiamas ir išjungiamas pagal nustatytą laiką.

Taip. Relės 1-SPDT išėjimo kontaktas gali būti naudojamas kontaktoriaus ritės ar kitos automatikos valdymo grandinės įjungimui.

Relės kontaktas skirtas iki 5A / 250V AC varžinei apkrovai. Didesnėms apkrovoms turi būti naudojamas tinkamas kontaktorius arba kita galios komutavimo įranga.

Naudokite įrenginį pagal jo paskirtį ir prijungimo schemą. Nenaudokite drėgnoje aplinkoje. Montavimo grandinėje numatykite tinkamą jungiklį ir automatinį grandinės išjungiklį. Jie turi būti sumontuoti netoli įrenginio, operatoriui lengvai pasiekiamoje vietoje ir pažymėti kaip elektros grandinės atjungimo priemonės. Darbo funkciją ir pagrindinius nustatymus rekomenduojama keisti tik atjungus įrenginio maitinimą.

Prieš atliekant priežiūros ar valymo darbus išjunkite įrenginio maitinimą ir atjunkite jį nuo elektros grandinės. Korpusą valykite minkšta sausa šluoste. Nenaudokite laidžių medžiagų, agresyvių cheminių valiklių ar tirpiklių, galinčių pažeisti įrenginį. Po valymo įsitikinkite, kad relė veikia tinkamai.
