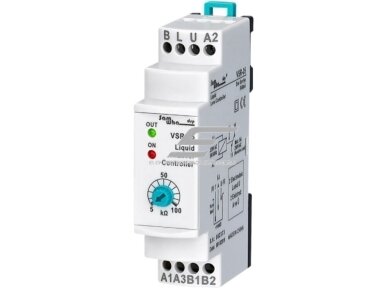

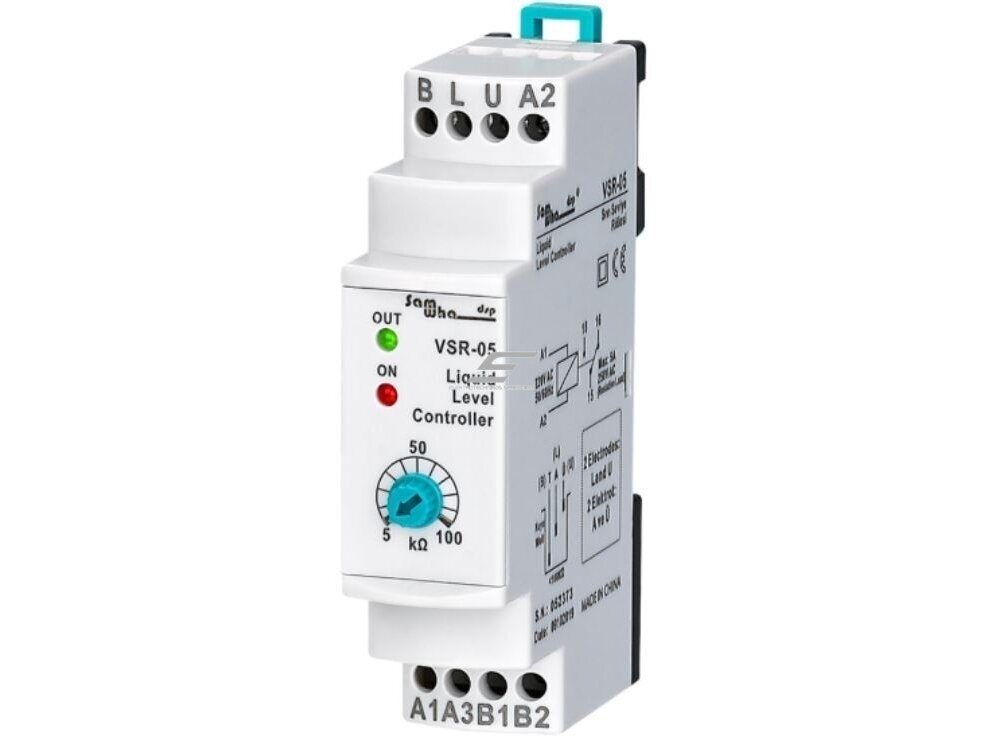

Modulinė skysčio lygio kontrolės relė | 5A | 150-260VAC | <100kΩ | DIN

Relė skysčio lygį nustato pagal tarp elektrodų ir skysčio susidarantį elektrinį laidumą. Naudojami viršutinis (U), apatinis (L) ir bendrasis / dugno (B) elektrodai. Skysčiui pasiekus viršutinį elektrodą relė aktyvuojama, o lygiui nukritus žemiau apatinio elektrodo – išjungiama. Jautrumą galima reguliuoti iki 100kΩ, todėl relę galima pritaikyti skirtingo laidumo skysčiams.

Turi reguliuojamą jautrumo nustatymą iki 100kΩ. Reguliuojant jautrumą visi naudojami elektrodai turi kontaktuoti su skysčiu. Jautrumo reguliatorių palaipsniui sukite 100kΩ kryptimi. Kai įrenginys patikimai aptinka elektrodus per kontroliuojamą skystį, relė suveikia. Skysčio elektrinė varža turi būti mažesnė už nustatytą jautrumo reikšmę.

Jeigu naudojama dviejų elektrodų sistema, viršutinio (U) ir apatinio (L) lygio įėjimai turi būti sujungti tarpusavyje ir naudojami kartu su bendruoju / dugno elektrodu (B).

• Automatinė rezervuaro, talpos ar šulinio skysčio lygio kontrolė.
• Galima naudoti tiek užpildymo, tiek skysčio išsiurbimo valdymo sistemose, priklausomai nuo prijungimo schemos.
• Reguliuojamas jautrumas iki 100kΩ leidžia pritaikyti relę skirtingo elektrinio laidumo skysčiams.

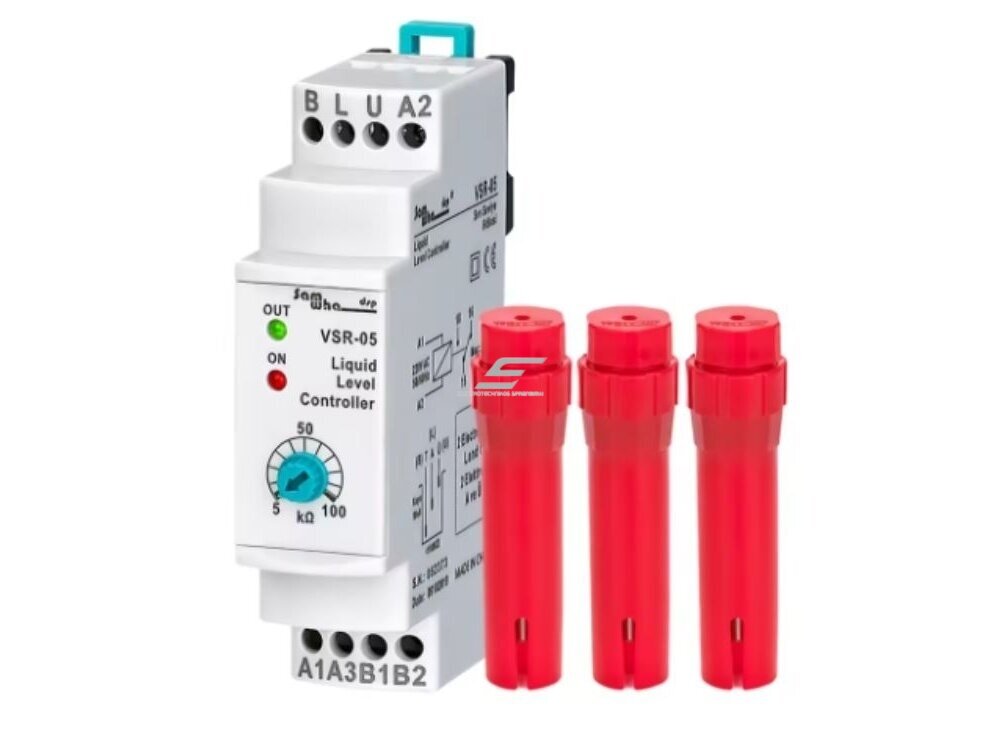

• Trijų elektrodų sistema leidžia nustatyti viršutinį ir apatinį skysčio lygio taškus.
• Perjungiamas 15-16-18 relės kontaktas suteikia lankstų integravimą į automatikos grandines.

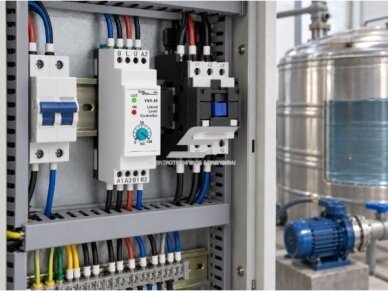

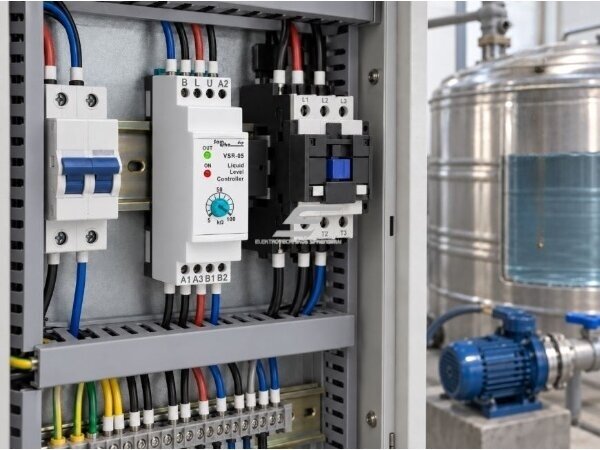

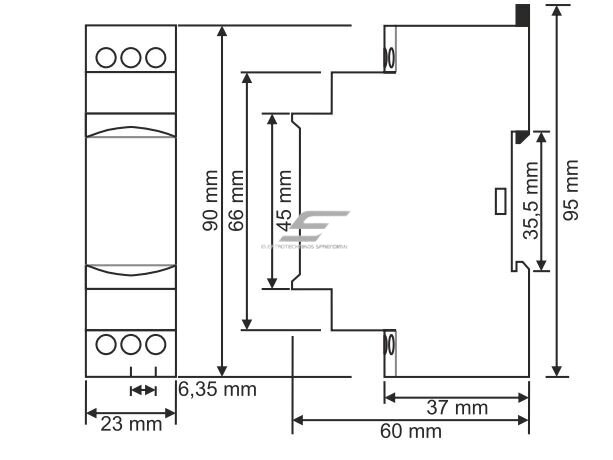

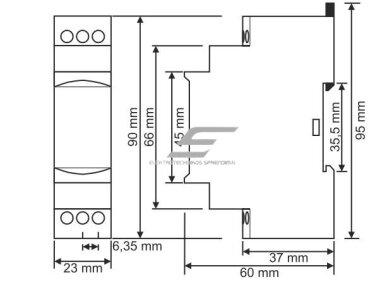

• Kompaktiškas korpusas, tinkamas montuoti valdymo skyduose ir ant DIN bėgelio.

• Tik laidiems skysčiams: veikimo principas pagrįstas skysčio elektriniu laidumu, todėl relė netinka elektrai nelaidiems skysčiams.
• IP20 apsaugos klasė: pats valdiklis turi būti montuojamas tinkamame valdymo skyde ir apsaugotas nuo tiesioginio vandens bei drėgmės poveikio.
• Relės kontakto apkrova: išėjimas skirtas iki 5A / 250V AC varžinei apkrovai. Didesnėms apkrovoms valdyti rekomenduojama naudoti kontaktorių.
• Neskirtas degiems ar sprogiems skysčiams: gamintojas nurodo nenaudoti įrenginio degiems arba sprogiems skysčiams kontroliuoti.

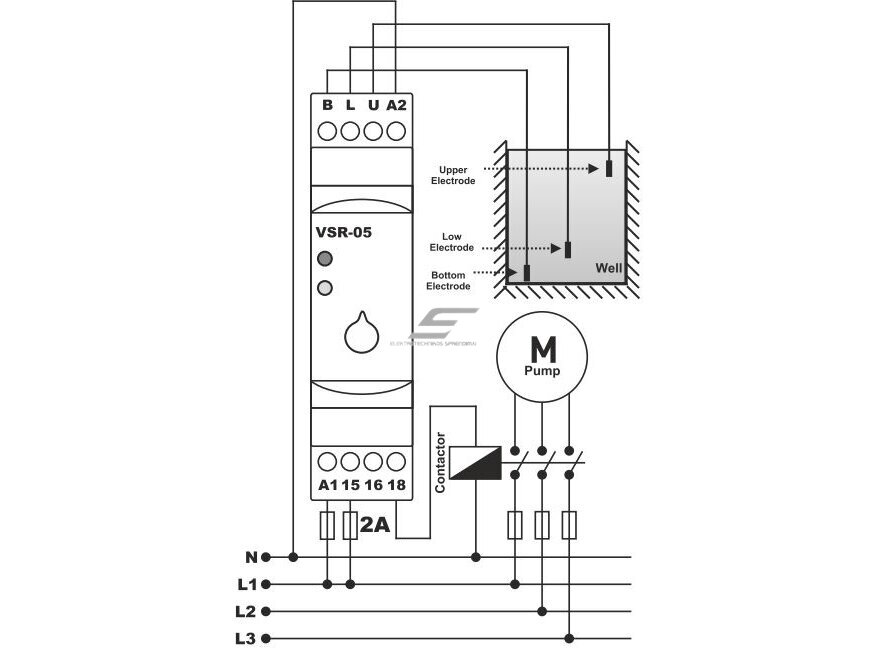

Vandens rezervuare sumontuojami trys elektrodai: bendrasis elektrodas B rezervuaro apačioje, apatinio lygio elektrodas L ties minimaliu leistinu vandens lygiu ir viršutinis elektrodas U ties maksimaliu lygiu. Vandeniui kylant ir pasiekus U elektrodą, relė aktyvuojama ir per valdymo grandinę gali išjungti vandens tiekimo siurblį. Vandens lygiui mažėjant relė išlieka aktyvi tol, kol vanduo nukrenta žemiau L elektrodo. Tuomet relė išjungiama ir siurblio valdymo grandinė gali būti vėl aktyvuojama.

Veikia 150V – 260V AC maitinimo įtampos diapazone, 50/60Hz dažniu.

Relė skirta elektrai laidiems skysčiams, pavyzdžiui, vandeniui. Skysčio elektrinė varža turi būti mažesnė už nustatytą relės jautrumo reikšmę.

Taip. Įrenginys turi reguliuojamą jautrumą iki 100kΩ, todėl jį galima suderinti pagal kontroliuojamo skysčio elektrinį laidumą.

Standartinėje sistemoje naudojami viršutinis U, apatinis L ir bendrasis B elektrodai. Gamintojas taip pat numato dviejų elektrodų sistemą, kurioje U ir L įėjimai sujungiami tarpusavyje.

Relės išėjimo kontaktas skirtas iki 5A / 250V AC varžinei apkrovai. Didesnės galios siurbliams relę rekomenduojama naudoti kaip kontaktoriaus ar kito galios valdymo įrenginio valdymo signalą.

Ne. Gamintojas aiškiai nurodo, kad kontroliuojamas skystis neturi būti degus ar sprogus.

Naudokite pagal gamintojo instrukciją. Nenaudokite įrenginio drėgnoje aplinkoje ir neleiskite pačiam valdikliui kontaktuoti su vandeniu. Montavimo grandinėje numatykite atskirą jungiklį ir automatinį grandinės išjungiklį. Jie turi būti sumontuoti netoli įrenginio, lengvai pasiekiamoje vietoje ir pažymėti kaip įrenginio atjungimo priemonės. Kontroliuojamas skystis negali būti degus arba sprogus.

Prieš atlikdami priežiūros darbus išjunkite įrenginio maitinimą ir atjunkite jį nuo elektros grandinės. Korpusą valykite minkšta šluoste. Nenaudokite laidžių medžiagų arba cheminių valiklių, galinčių pažeisti įrenginį. Po valymo patikrinkite, ar įrenginys veikia tinkamai.
