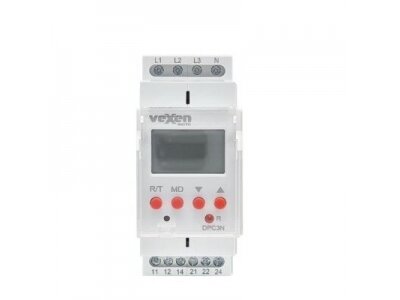

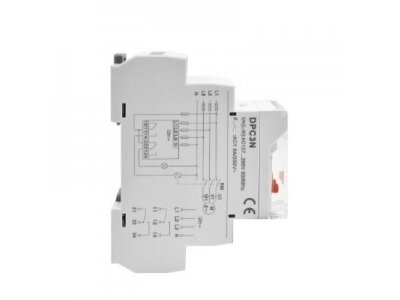

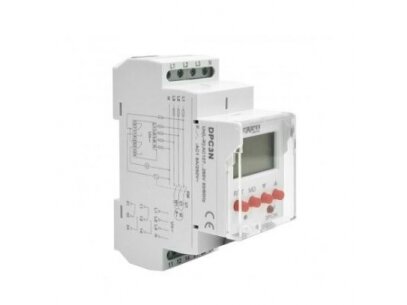

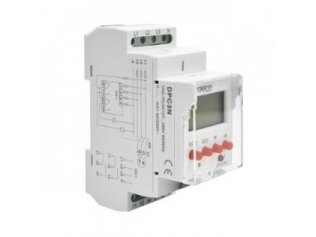

Trifazė įtampos ir fazių kontrolės relė | 3F+N | fazių seka | LCD | 10 A | DIN | VEXEN | DPC3N
Kodas: DPC3NKaina 67.74 € su PVM( 55.98 € be PVM )VEXEN DPC3N – trifazio tinklo kontrolės relė su išėjimo kontaktu, skirta varikliams, siurbliams ir automatikos skydams.
-
Trifazė įtampos ir fazių kontrolės relė | 3F+N | fazių seka | LCD | 10 A | DIN | VEXEN | DPC3N
VEXEN DPC3N – trifazio tinklo kontrolės relė su išėjimo kontaktu, skirta varikliams, siurbliams ir automatikos skydams. Ji aptinka fazės dingimą ir kitus tinklo sutrikimus, pagal modelį – ir neteisingą fazių seką, asimetriją ar įtampos nukrypimus.
Pagrindinė mintis:
Trifaziam varikliui pavojingiausia dingusi fazė, neteisinga fazių seka ar didelė asimetrija – variklis perkaista arba sukasi atgal. Kontrolės relė per kontaktorių atjungia variklį anksčiau, nei jis sugenda.Kontaktas
10 ATinklas / maitinimas
3F+N, 230 V ACFunkcijos
fazių sekaVeikimo principas
Relė jungiama prie fazių L1, L2, L3 (pagal modelį – ir N) ir pagal pasirinktą vardinę įtampą Un kontroliuoja tinklo parametrus.
Nustačius sutrikimą, išėjimo kontaktas persijungia ir per kontaktorių atjungia variklį ar kitą įrangą; trumpi svyravimai filtruojami delsa.
Parametrams grįžus į normą, kontaktas automatiškai grįžta į darbo būseną.
Kuo naudinga VEXEN DPC3N?
Kompaktiškas būdas apsaugoti trifazį variklį ar siurblį nuo fazės dingimo ir kitų tinklo sutrikimų.Techninės specifikacijos
Prekės tipas Trifazė įtampos ir fazių kontrolės relė (valdymo – su kontaktu) Gamintojas / kodas VEXEN / DPC3N Maitinimas 3F+N, 230 V AC Išėjimo kontaktas 10 A Ekranas / indikacija LCD Montavimas DIN 35 mm Pagrindinės funkcijos
- Fazės dingimo aptikimas – variklis nedirba dviem fazėmis.
- Viršįtampio kontrolė U> – reaguoja į per aukštą įtampą.
- Žemos įtampos kontrolė U< – reaguoja į per žemą įtampą.
- Fazių sekos kontrolė – variklis nepaleidžiamas sukeistomis fazėmis.
- Skaitmeninis ekranas ar indikacija – būsena matoma iš karto.
Kur naudojama?
- Trifaziai varikliai su kontaktoriumi
- Gręžinių ir drenažo siurbliai
- Kompresoriai, ventiliatoriai, konvejeriai
- Šaldymo įranga, šaldymo sunkvežimiai
- Žemės ūkio ir statybvietės įranga
- Automatikos skydai
Naudojimas pagal poreikį
Automatikos montuotojui.
Fazių kontrolė kontaktoriaus valdymo grandinėje.Ūkio ar dirbtuvių savininkui.
Siurblys ir kompresorius saugomi nuo dingusios fazės.Elektrikui.
Kompaktiška relė variklio skydui.Praktinis panaudojimas
Gręžinio siurblys ar kompresorius valdomas kontaktoriumi. Dingus vienai fazei ar sukeitus fazes po remonto VEXEN DPC3N neleidžia varikliui dirbti – kontaktorius atjungiamas.Pliusai
- Fazės dingimo ir kitų sutrikimų kontrolė
- Kompaktiška
- Tinka kontaktoriui valdyti
- DIN montavimas
Minusai / ribojimai
- Galingą apkrovą reikia jungti per kontaktorių
- Neapsaugo nuo žaibo impulsų
- Nepakeičia variklio apsauginio automato
- Gamintojas neskelbia pilno duomenų lapo – parametrai pagal tiekėjo specifikaciją
Saugos ir montavimo pastabos
- Montuokite tik atjungę maitinimą; darbus atlieka kvalifikuotas elektrikas.
- Galingą apkrovą junkite tik per kontaktorių.
- Prieš paleidžiant patikrinkite fazių seką.
- Nustatykite vardinę įtampą Un pagal tinklą.
Greitas pasirinkimo gidas
3F+Nfazių sekaLCD10 ATinka, kai reikia:- apsaugoti trifazį variklį ar siurblį
- kontroliuoti fazių seką ir fazės dingimą
Patikrinkite prieš naudojimą:- tinklo įtampa atitinka relės Un
- kontaktoriaus ritės srovė ≤ kontakto srovės
Svarbus priminimas: relė nepakeičia variklio apsauginio automato ir šiluminės relės.DUK
Ar galima variklį jungti tiesiogiai per relę?
Ne – per kontaktorių.Ar reikia nulio?
Priklauso nuo modelio – žr. techninę lentelę.Nuo ko saugo?
Nuo fazės dingimo ir, pagal modelį, nuo neteisingos sekos, asimetrijos ar įtampos nukrypimų.Ar apsaugo nuo žaibo?
Ne – tam reikia SPD.Ar atsistato automatiškai?
Taip, parametrams grįžus į normą.Ar pakeičia šiluminę relę?
Ne.Trifazė įtampos ir fazių kontrolės relė | 3F+N | fazių seka | LCD | 10 A | DIN | VEXEN | DPC3N
VEXEN DPC3N – trifazių variklių ir siurblių apsauga nuo fazės dingimo ir tinklo sutrikimų.
Publikuota: 2026-11-13 · Duomenys sutikrinti su tiekėjo specifikacija: 2026-11-13
Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.CE ženklinimas – ką tai reiškia pirkėjui?
CE ženklas reiškia, kad gamintojas deklaruoja, jog gaminys atitinka jam taikomus Europos Sąjungos saugos, sveikatos, aplinkosaugos ir techninius reikalavimus.
Paprastai tariant:
CE ženklinimas parodo, kad produktas gali būti teisėtai parduodamas ir naudojamas Europos Sąjungos rinkoje, jeigu jis naudojamas pagal gamintojo nurodytą paskirtį.Ką užtikrina CE ženklinimas?
- Saugumą – gaminys turi būti saugus naudoti pagal paskirtį.
- Atitiktį ES reikalavimams – produktas turi atitikti jam taikomus teisės aktus ir standartus.
- Elektromagnetinį suderinamumą – elektros įrenginys neturi trikdyti kitų prietaisų veikimo.
- Aplinkosaugos reikalavimus – gaminys turi atitikti taikomus medžiagų naudojimo reikalavimus, pvz., RoHS.
- Tinkamumą ES rinkai – produktas gali būti tiekiamas ir naudojamas Europos Sąjungos šalyse.
Ką tai reiškia jums?
Pirkdami CE ženklu pažymėtą gaminį, gaunate produktą, kuris pagal gamintojo deklaraciją atitinka Europos Sąjungoje taikomus saugos ir techninius reikalavimus.Svarbu žinoti
CE ženklas nėra atskiras kokybės sertifikatas. Tai gamintojo deklaracija, kad gaminys atitinka jam taikomus ES reikalavimus.
Galutinė atitiktis vertinama pagal gamintojo ES atitikties deklaraciją, techninę dokumentaciją ir gaminio ženklinimą.
Pirkėjui naudinga, nes:
- produktas atitinka jam taikomus ES normatyvus;
- gaminys tinkamas naudoti pagal nurodytą paskirtį;
- mažesnė neatitikties ar nesaugaus naudojimo rizika;
- tinka buitiniam, komerciniam ar pramoniniam naudojimui, jei tai numatyta gamintojo dokumentacijoje.
Trumpai
CE ženklinimas padeda pirkėjui suprasti, kad gaminys yra skirtas ES rinkai ir pagal gamintojo deklaraciją atitinka būtinus saugos, techninius bei aplinkosaugos reikalavimus.

IP apsaugos klasė nurodo įrenginio atsparumą aplinkos veiksniams.

Pirmasis skaičius nurodo apsaugą nuo dulkių ir kietųjų kūnų.
Antrasis skaičius nurodo apsaugą nuo drėgmės
Pirmojo skaičiaus reikšmės:
- X — netestuotas;
- 0 — Nėra apsaugos;
- 1 — Atsparus didesniems nei 50 mm kietiesiems kūnams;
- 2 — Atsparus didesniems nei 12,5 mm kietiesiems kūnams;
- 3 — Atsparus didesniems nei 1 mm kietiesiems kūnams;
- 4 — Atsparus didesniems nei 1 mm kietiesiems kūnams;
- 5 — Atsparus dulkėms;
- 6 — Visiškai atsparus dulkėms.
Antrojo skaičiaus reikšmės:
- X — netestuotas;
- 0 — Nėra apsaugos;
- 1 — Atsparus vandens lašams krentantiems vertikaliai;
- 2 — Atsparus vandens lašams krentantiems 15º kampu;
- 3 — Atsparus lietui krentant 60º kampu;
- 4 — Atsparus vandens purslams;
- 5 — Atsparus vandens srautui;
- 6 — Atsparus dideliam vandens kiekiui;
- 7 — Atsparus trumpalaikiam panardinimui į vandenį iki 1 m gylyje;
- 8 — Atsparus ilgalaikiam panardinimui į vandenį iki 3 m gylyje.
