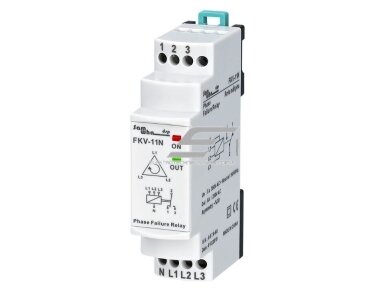

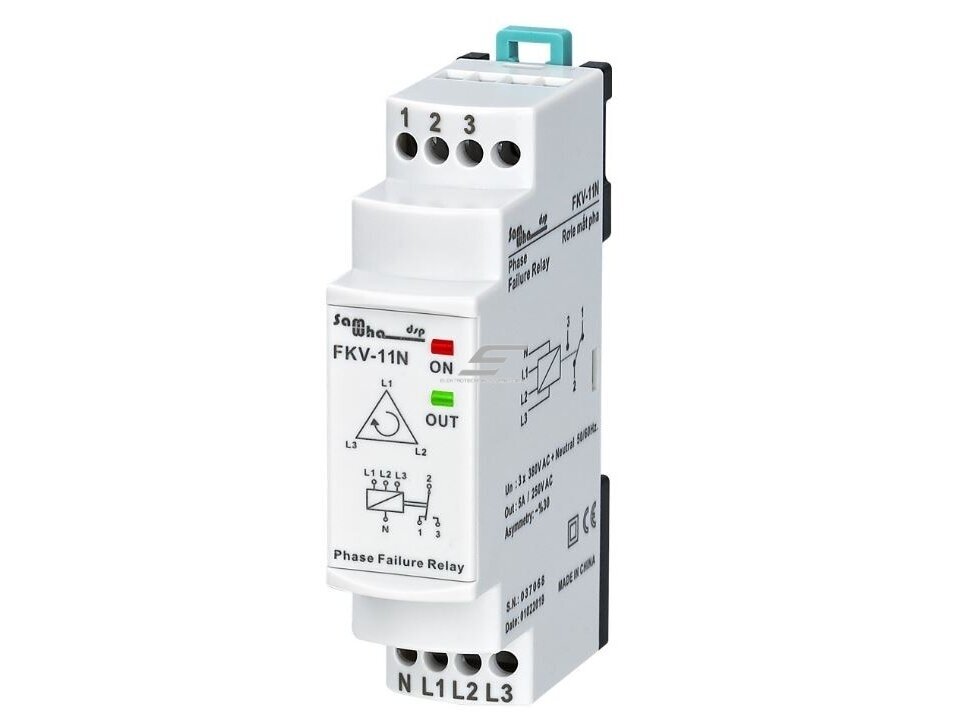

Modulinė trifazė fazių kontrolės relė | 3x380V | fazių asimetrija 30% | DIN

Įrenginys skirtas 3x380V AC + Neutral elektros sistemoms ir turi fiksuotą 30% fazių asimetrijos apsaugą. Esant normalioms visų fazių įtampos reikšmėms relė aktyvuojama. Jei vienos iš fazių įtampa padidėja arba sumažėja tiek, kad viršijama leistina asimetrijos riba, relė deaktyvuojama ir valdymo grandinė gali atjungti saugomą įrangą.

Įrenginys turi gamykliškai nustatytą 30% fazių asimetrijos ribą. Jei vienos ar kelių fazių įtampos nukrypimas viršija šią ribą, relės išėjimas deaktyvuojamas. Tokia apsauga padeda sumažinti trifazių variklių perkaitimo, netolygaus darbo ir kitų gedimų, kuriuos gali sukelti didelis fazių įtampos disbalansas, riziką.

Ši relės versija skirta 3x380V AC tinklui su neutralės prijungimu. Neutralus laidas yra įrenginio prijungimo schemos dalis. Ši versija neturi fazių sekos kontrolės funkcijos – jos pagrindinė paskirtis yra fazių būklės ir fiksuotos 30% įtampos asimetrijos kontrolė.

• Skirta trifazėms 3x380V AC sistemoms su neutralės prijungimu.
• Fiksuota 30% fazių asimetrijos apsauga.
• Padeda apsaugoti trifazius variklius nuo darbo esant dideliam fazių įtampos disbalansui.
• Automatinė tinklo būklės kontrolė be papildomo vartotojo reguliavimo.
• Aiški ON ir OUT LED indikacija.
• Mažas energijos suvartojimas – darbinė galia mažesnė nei 6VA.

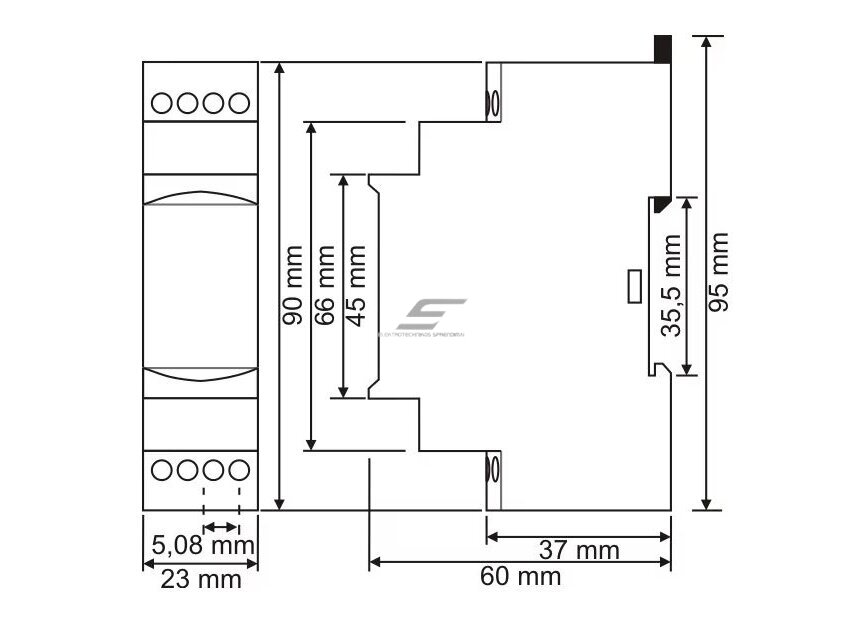

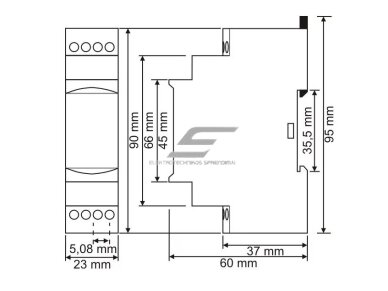

• Kompaktiškas DIN bėgelio montavimas valdymo ir automatikos skyduose.
• Perjungiamas 5A / 250V AC kontaktas tinkamas kontaktoriaus valdymo grandinei.

• Fiksuota asimetrijos riba: 30% apsaugos slenkstis nėra reguliuojamas.
• Nėra fazių sekos kontrolės: ši versija nekontroliuoja L1-L2-L3 fazių eiliškumo.
• Reikalingas neutralės prijungimas: relė skirta 3x380V AC + Neutral sistemai.
• Ribota relės kontakto apkrova: išėjimo kontaktas skirtas iki 5A / 250V AC varžinei apkrovai, todėl trifaziams varikliams valdyti rekomenduojama naudoti kontaktorių.
• Neskirtas drėgnai aplinkai: įrenginys turi būti montuojamas sausoje vietoje arba tinkamai apsaugotame elektros skyde.

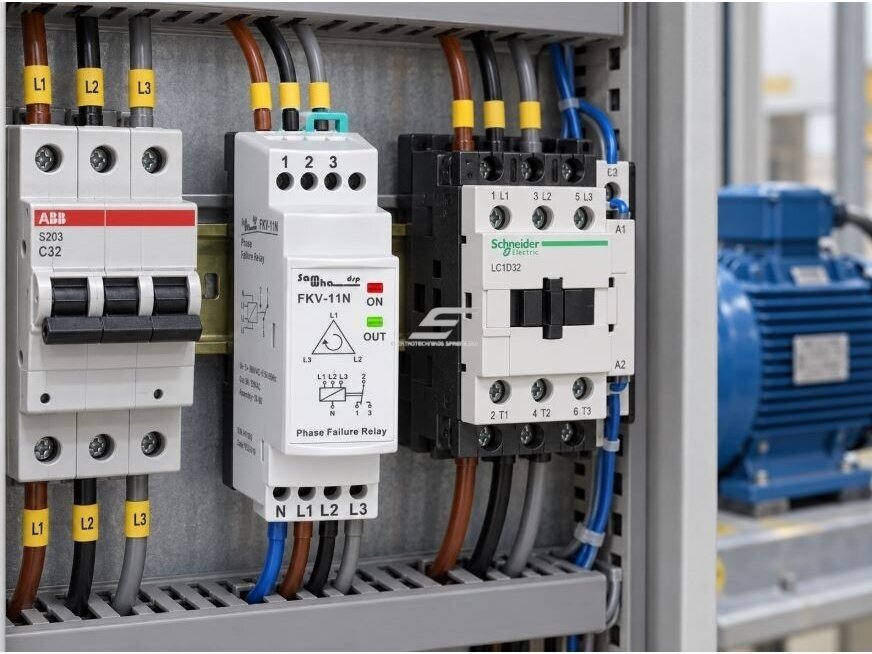

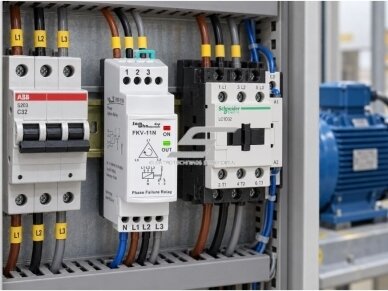

Gamybinėje sistemoje trifazis 380V AC elektros variklis valdomas kontaktoriumi. Valdymo skyde sumontuojama ši fazių kontrolės relė ir prijungiamos trys fazės bei neutralė. Kai visų fazių įtampos yra normalios ir fazių asimetrija neviršija fiksuotos 30% ribos, relės OUT indikatorius šviečia ir kontaktoriaus valdymo grandinė gali būti aktyvi. Jeigu vienos fazės įtampa reikšmingai sumažėja arba padidėja, relė deaktyvuoja išėjimą ir kontaktorius atjungia variklį. Taip sumažinama trifazio variklio perkaitimo ir gedimo dėl netolygaus fazių maitinimo rizika.

Relė skirta trifaziam 3x380V AC tinklui su neutralės prijungimu ir veikia 50/60Hz dažniu.

Taip. Įrenginys turi fiksuotą 30% fazių asimetrijos apsaugos ribą.

Ne. 30% fazių asimetrijos apsaugos riba yra fiksuota.

Ne. Fazių sekos apsaugos funkcija nėra numatyta.

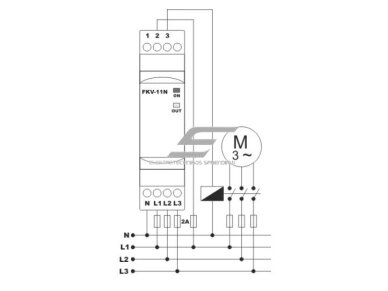

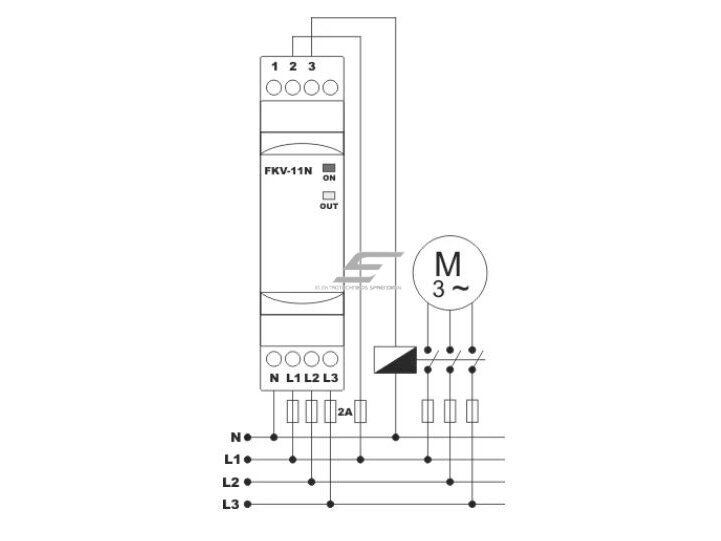

Taip. Įrenginys skirtas 3x380V AC + Neutral sistemai ir pagal prijungimo schemą naudojamas neutralės laidininkas.

Jeigu vienos fazės įtampa padidėja arba sumažėja už leistinos fazių asimetrijos ribos, relės išėjimas deaktyvuojamas ir OUT LED indikatorius išsijungia.

Relės išėjimo kontaktas skirtas iki 5A / 250V AC varžinei apkrovai, todėl trifaziam varikliui rekomenduojama relės išėjimu valdyti kontaktoriaus ritę.

Naudokite įrenginį tik pagal jo paskirtį ir pateiktą prijungimo schemą. Nenaudokite drėgnoje aplinkoje. Montavimo grandinėje turi būti numatytas tinkamas jungiklis arba automatinis grandinės išjungiklis. Atjungimo įrenginys turi būti sumontuotas netoli valdomos įrangos, lengvai pasiekiamas operatoriui ir aiškiai pažymėtas kaip įrangos maitinimo atjungimo priemonė. Prieš montavimo ar priežiūros darbus atjunkite elektros maitinimą.

Prieš atliekant priežiūros darbus atjunkite įrenginį nuo elektros maitinimo. Korpusą valykite sausa minkšta šluoste. Nenaudokite laidžių medžiagų, agresyvių cheminių valiklių ar tirpiklių, galinčių pažeisti įrenginį. Po valymo patikrinkite, ar relė veikia tinkamai.
