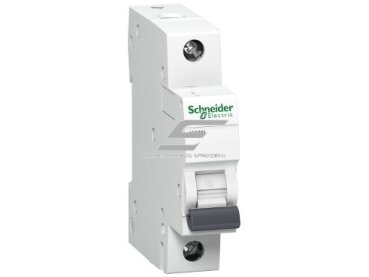

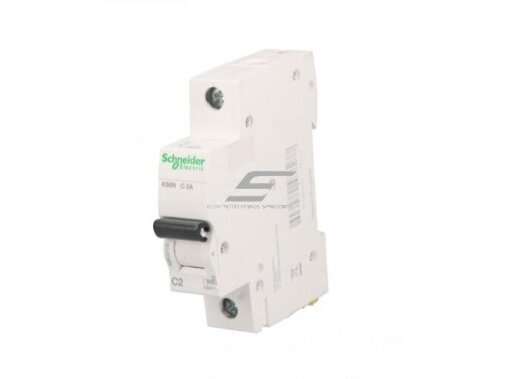

Modulinis automatinis jungiklis | 1P | 2A | C | 6kA | DIN | MCB | Schneider Electric | K60N | Acti9 | A9K02102

Techninės specifikacijos

• Gamintojas: Schneider Electric
• Serija: Acti9
• Modelis: K60N
• Produkto tipas: Modulinis automatinis jungiklis (MCB)
• Poliškumas: 1P
• Apsaugotų polių skaičius: 1
• Vardinė srovė (In): 2A
• Charakteristika: C
• Tinklo tipas: AC
• Darbinė įtampa (Ue): 230V AC
• Tinklo dažnis: 50/60 Hz
• Trumpojo jungimo geba (Icn): 6000A (6kA)
• Tarnybinė atjungimo geba (Ics): 6000A
• Magnetinio suveikimo riba: 5-10 × In
• Apsaugos technologija: Šiluminė-magnetinė
• Izoliacijos įtampa (Ui): 440V AC
• Impulsų atsparumo įtampa (Uimp): 4kV
• Apribojimo klasė: 3
• Montavimas: DIN bėgelis
• Modulių skaičius: 1 modulis (18 mm)
• Plotis: 18 mm
• Aukštis: 81 mm
• Gylis: 70 mm
• Spalva: Balta (RAL9003)
• Mechaninis ilgaamžiškumas: 20 000 ciklų
• Elektrinis ilgaamžiškumas: 20 000 ciklų
• Apsaugos klasė: IP20
• Aplinkos apsauga skydelyje: IP40
• Darbinė temperatūra: -25°C iki +70°C
• Sandėliavimo temperatūra: -40°C iki +70°C
• Sertifikatai: VDE, OVE
• Standartas: EN/IEC 60898-1

Funkcijos

• Apsauga nuo perkrovos: Šiluminis atjungimo mechanizmas apsaugo laidus ir įrangą nuo ilgalaikio srovės viršijimo.
• Apsauga nuo trumpojo jungimo: Magnetinis mechanizmas greitai atjungia grandinę atsiradus trumpajam jungimui.
• Rankinis valdymas: Leidžia saugiai įjungti, išjungti arba izoliuoti elektros grandinę atliekant priežiūros darbus.
• Greitas suveikimas: Kontaktų uždarymas nepriklauso nuo rankenėlės perjungimo greičio, todėl užtikrinamas stabilus veikimas.
• Suderinamumas su šukų šynomis: Tinka naudoti su Schneider Electric Biconnect paskirstymo sistemomis.

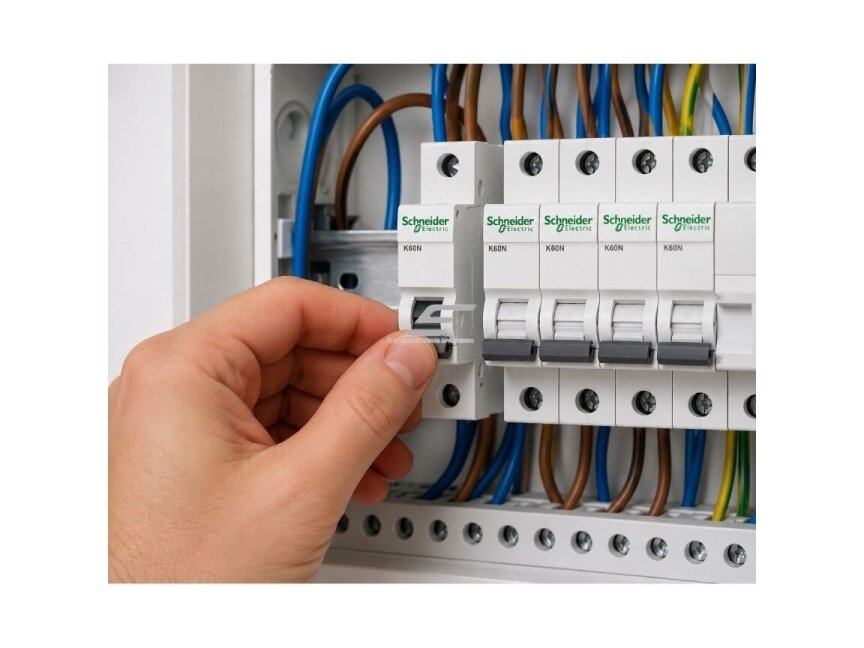

• DIN bėgelio montavimas: Greitas ir patogus montavimas standartiniuose elektros paskirstymo skyduose.

Naudojimas

• Buitiniam vartotojui: Tinka mažos galios elektros grandinių apsaugai: signalizacijos sistemoms; domofonams; valdymo transformatoriams; automatikos grandinėms; mažos galios apšvietimo sistemoms; vartų automatikai. 2A srovė dažniausiai naudojama ne bendram namų tinklui, o specifinėms apsaugos ar valdymo grandinėms.
• Elektromontuotojui: Patikimas pasirinkimas: skydų surinkimui; automatikos grandinių apsaugai; valdymo spintoms; signalinėms ir pagalbinėms grandinėms; mažos galios elektros vartotojams. Dėl kompaktiško 18 mm pločio lengvai integruojamas į naujus ar esamus skydus.
• Inžinieriui ir projektuotojui: Tinkamas naudoti projektuojant: pramonines automatikos sistemas; valdymo spintas; PLC valdymo grandines; technologinių procesų apsaugos grandines; mašinų ir įrenginių elektros schemas. 6kA trumpojo jungimo geba leidžia naudoti daugelyje standartinių paskirstymo sistemų.

Pliusai

• Schneider Electric Acti9 profesionali serija
• Patikima apsauga nuo perkrovos ir trumpojo jungimo
• 6kA trumpojo jungimo geba
• C charakteristika tinkama daugeliui valdymo ir automatikos grandinių
• Ilgas tarnavimo laikas – 20 000 mechaninių ir elektrinių ciklų
• Paprastas DIN montavimas
• Suderinamas su Biconnect šukų šynomis
• Sertifikuotas pagal EN/IEC 60898-1 standartą
• Kompaktiškas 18 mm plotis

Minusai

• 2A vardinė srovė netinka didesnės galios elektros vartotojams
• Neturi kontaktų padėties indikatoriaus
• Neturi integruotos nuotėkio srovės apsaugos (RCD funkcijos)
• IP20 apsauga reikalauja montavimo uždarame elektros skyde

Dažniausiai užduodami klausimai (DUK)
1. Ką reiškia C charakteristika?

• C charakteristikos automatiniai jungikliai suveikia esant 5-10 kartų didesnei srovei už vardinę. Tinka grandinėms, kuriose gali atsirasti trumpalaikės paleidimo srovės, pavyzdžiui, automatikos ar valdymo įrangoje.

2. Ar šis jungiklis tinka namų apšvietimo grandinei?

• Dažniausiai ne. 2A srovė yra gana maža ir paprastai naudojama valdymo, signalinėms ar specializuotoms mažos galios grandinėms, o ne bendram apšvietimui.

3. Ar šis automatinis jungiklis apsaugo nuo elektros nutekėjimo?

• Ne. Tai MCB tipo automatinis jungiklis, kuris apsaugo tik nuo perkrovos ir trumpojo jungimo. Apsaugai nuo nuotėkio reikalingas RCD arba RCBO įrenginys.

4. Ar galima montuoti į standartinį DIN bėgelio skydą?

• Taip. Jungiklis skirtas montuoti ant standartinio 35 mm DIN bėgelio ir užima vieną 18 mm modulio vietą elektros skyde.
