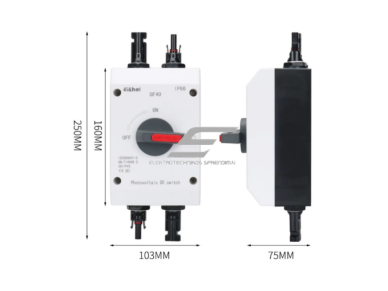

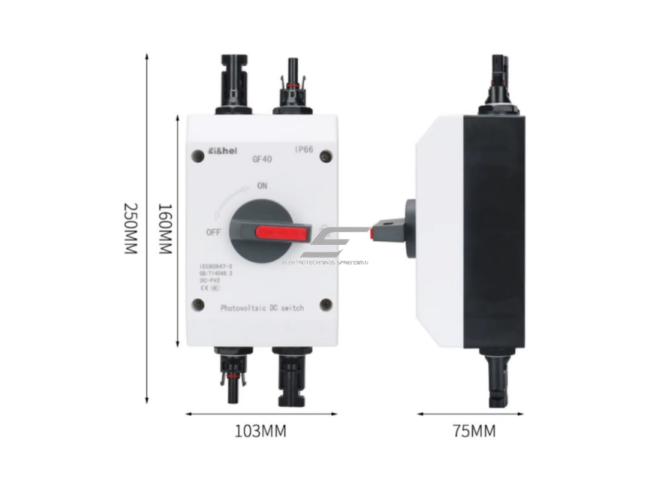

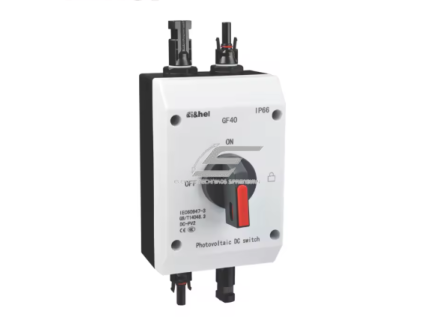

Modulinis fotovoltinis DC atjungimo jungiklis saulės elektrinėms | su MC4 jungtimis | 600V DC | 4P | 40A | IP66 | lauko montavimui

Techninės specifikacijos

• Tipas: Fotovoltinis nuolatinės srovės atjungimo jungiklis hermetiškoje dėžutėje
• Nominali darbinė įtampa: 600V DC
• Nominali srovė: 40A
• Polių skaičius: 4P
• Pritaikymas: Saulės elektrinių DC grandinėms / fotovoltinėms sistemoms
• Korpusas: Hermetiškas lauko montavimo korpusas
• Hermetiškumo klasė: IP66
• Atsparumas: Vandeniui, dulkėms, drėgmei, UV poveikiui
• Kontaktų tipas: MC4 fotovoltinės jungtys
• Sertifikatai: TUV, CE, CCC, ISO9001

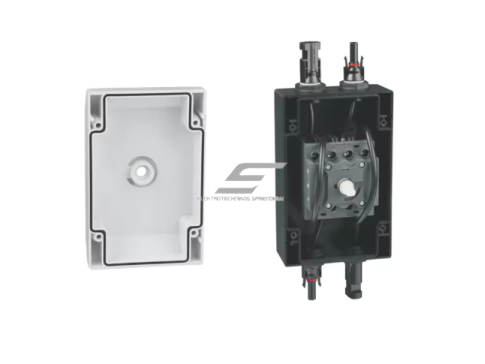

• Medžiaga: Sustiprintas plastikas + metaliniai vidiniai komponentai
• Korpuso spalva: Pilka / sidabrinė

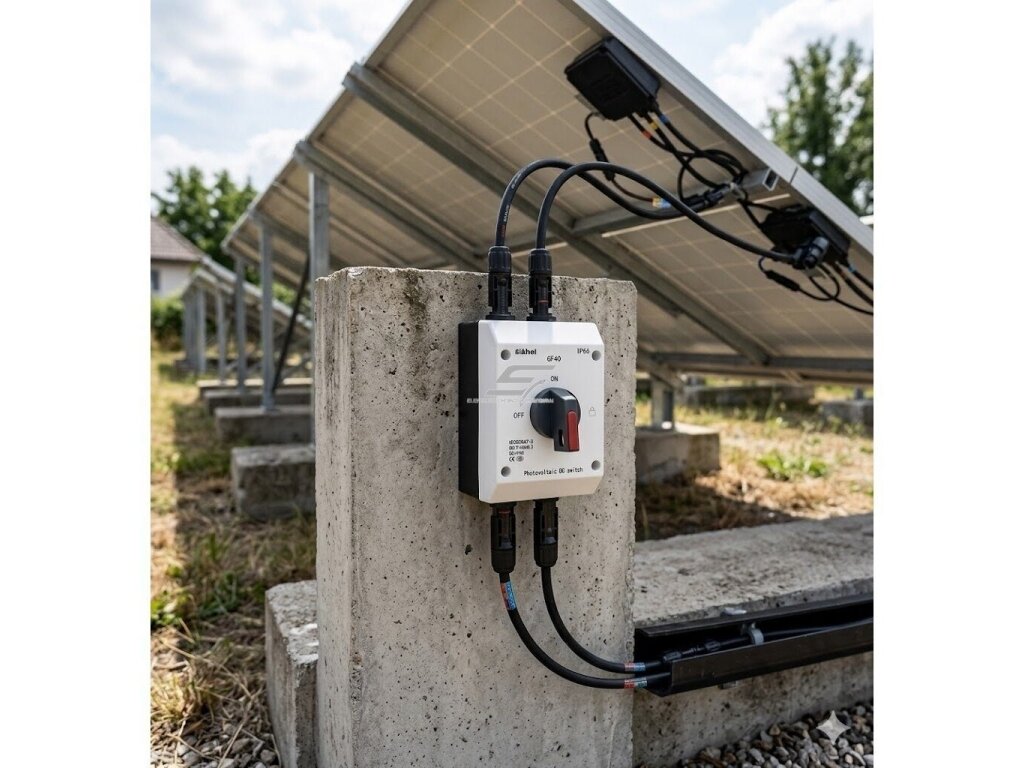

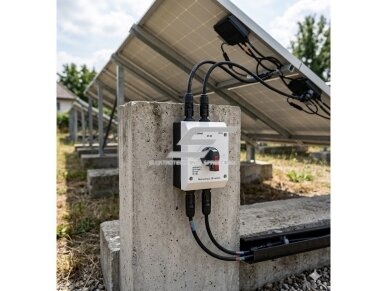

• Montavimo tipas: Paviršinis / sieninis
• Naudojimo vieta: Vidaus ir lauko sąlygos

Funkcijos

• Saugus DC grandinės atjungimas – leidžia greitai atjungti saulės modulių nuolatinės srovės liniją nuo inverterio ar kitos įrangos techninio aptarnavimo bei avarinio stabdymo metu.
• Atjungimas esant apkrovai – jungiklis pritaikytas saugiai nutraukti veikiančią DC grandinę, sumažinant elektros lanko susidarymo riziką.
• Hermetiška apsauga IP66 – korpusas apsaugo vidinius kontaktus nuo lietaus, dulkių, drėgmės ir nešvarumų, todėl tinka ilgalaikiam montavimui lauke.
• Greitas MC4 kabelių prijungimas – integruotos MC4 jungtys leidžia paprastai ir patikimai prijungti standartinius saulės modulių kabelius.
• Apsauga inverterio aptarnavimo metu – suteikia galimybę visiškai izoliuoti saulės modulių įtampą prieš atliekant inverterio remonto ar priežiūros darbus.
• Atsparumas lauko aplinkai – konstrukcija atspari UV spinduliams, temperatūrų svyravimams, drėgmei ir dulkėtai aplinkai.
• Vizualiai aiškus ON/OFF valdymas – patogi išorinė rankena leidžia aiškiai matyti jungiklio įjungimo arba atjungimo padėtį.
• Sertifikuotas eksploatacinis saugumas – TUV, CE, CCC ir ISO9001 sertifikatai patvirtina atitikimą tarptautiniams kokybės bei saugos standartams.

Naudojimas

• Buitiniam vartotojui / namo savininkui: Tai papildomas saugumo elementas namų saulės elektrinėje. Dingus inverterio darbui ar kilus gedimui galima greitai atjungti saulės modulius nesikviečiant skubiai meistro.
• Elektromontuotojui / saulės elektrinių montuotojui: Greitas MC4 pajungimas leidžia sutrumpinti montavimo laiką objekte. Hermetiška dėžutė nereikalauja papildomos apsauginės spintos.
• Inžinieriui / projektuotojui: Projektuojant saugias PV DC grandines šis atjungiklis tampa būtinu aptarnavimo ir avarinės izoliacijos mazgu, atitinkančiu profesionalių sistemų saugos logiką.
• Pramonės objektų techninei priežiūrai: Gali būti naudojamas ne tik PV sistemose, bet ir kitose 600V DC maitinimo grandinėse, kur būtinas išorinis hermetiškas nuolatinės srovės atjungimas

Pliusai

• Specialiai skirtas saulės elektrinių DC grandinėms
• Aukšta 600V DC darbinė įtampa
• Hermetiškas IP66 korpusas lauko sąlygoms
• Integruotos MC4 jungtys greitam pajungimui
• Atsparus vandeniui, dulkėms ir UV poveikiui
• Sertifikuotas TUV, CE, CCC, ISO9001
• Lengvas, bet tvirtas korpusas
• Patogus avarinis ir techninis atjungimas
• Tinka tiek buitiniams, tiek komerciniams objektams

Minusai

• Neskirtas kintamos srovės AC tinklams
• Reikalingas teisingas poliškumo sujungimas montuojant
• Esant didesnėms nei 600V sistemoms reikia aukštesnės įtampos modelio

Ar šis jungiklis tinka visoms saulės elektrinėms?
Jis tinka daugumai saulės elektrinių DC grandinių, kurių darbinė įtampa neviršija 600V DC, o srovė – 40A.

Ar galima montuoti lauke?
Taip, IP66 hermetiškumo klasė užtikrina apsaugą nuo lietaus, dulkių ir drėgmės, todėl jungiklis skirtas lauko sąlygoms.

Kam reikalingos MC4 jungtys?
MC4 jungtys leidžia greitai ir saugiai prijungti standartinius saulės modulių kabelius be papildomų adapterių.

Ar šis jungiklis reikalingas inverterio priežiūrai?
Taip, jis leidžia saugiai atjungti saulės modulių įtampą prieš atliekant inverterio remonto ar aptarnavimo darbus.
