Modulinis | išmanus elektros tinklo 380V analizatorius trifazis | su srovės transformatoriais CT | 100A | DIN | Wi-Fi | smart-MAIC | D103-2

Kodas: D103-2

Pasiteirauti apie prekę

Įkelti į palyginimąPašalinti iš palyginimo Palyginti prekes (0)

Pridėti į Mėgstamas

Kaina 286.53 € su PVM
( 236.80 € be PVM )

Į krepšelį

smart-MAIC D103-2 – modulinis trifazis elektros tinklo analizatorius DIN bėgeliui, matuojantis įtampą, srovę, galią ir energiją 3×230/400 V trifaziame tinkle (reikalinga neutralė). Srovė matuojama per 3 jutiklius (išardomas (clip) srovės transformatorius 100 A, Ø13 mm), duomenys Wi-Fi ryšiu siunčiami į nemokamą debesies serverį ar jūsų sistemą per MQTT.

Prekės aprašymas

Modulinis | išmanus elektros tinklo 380V analizatorius trifazis | su srovės transformatoriais CT | 100A | DIN | Wi-Fi | smart-MAIC | D103-2

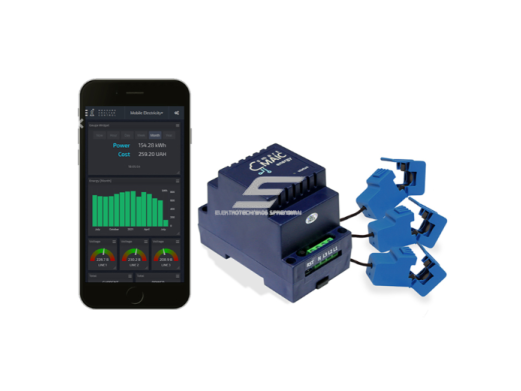

smart-MAIC D103-2 – modulinis trifazis elektros tinklo analizatorius DIN bėgeliui, matuojantis įtampą, srovę, galią ir energiją 3×230/400 V trifaziame tinkle (reikalinga neutralė). Srovė matuojama per 3 jutiklius (išardomas (clip) srovės transformatorius 100 A, Ø13 mm), duomenys Wi-Fi ryšiu siunčiami į nemokamą debesies serverį ar jūsų sistemą per MQTT.

Pagrindinė mintis:
Elektros sąskaita parodo tik mėnesio sumą, bet neatsako, kuris įrenginys, kada ir kiek vartoja. D103-2 rodo apkrovą realiu laiku, kaupia istoriją ir leidžia pastebėti perkrovas, fazių disbalansą ar netikėtą naktinį vartojimą – be elektros skaitiklio keitimo ir be kabelių atjungimo.

Tinklas
3 fazės + N

Srovės matavimas
0,05 … 100 A

Energijos paklaida
0,5 %

Ryšys
Wi-Fi 2,4 GHz, MQTT

Veikimo principas

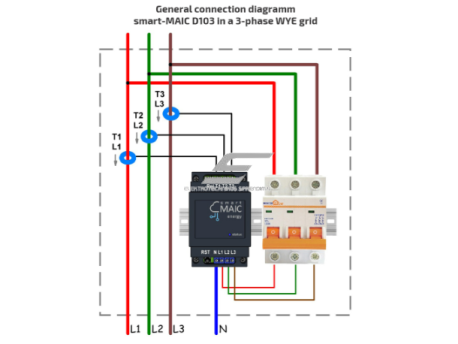

Analizatorius montuojamas skyde ant DIN bėgelio (3 moduliai) ir maitinamas AC 100–240 V įtampa. Įtampa matuojama tiesiogiai prijungiant tris fazes ir neutralę, o srovė – jutikliais (išardomas (clip) srovės transformatorius 100 A, Ø13 mm), po vieną kiekvienai fazei.

Prietaisas skaičiuoja aktyviąją ir atgalinę galią bei energiją, reaktyviąją galią ir galios koeficientą (cos φ). Duomenys atnaujinami kas 5 s, į archyvą rašomi kas 1 min, o dingus ryšiui iki 12 dienų saugomi prietaiso atmintyje ir vėliau persiunčiami.

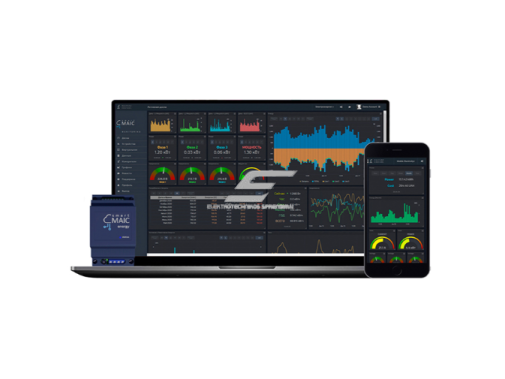

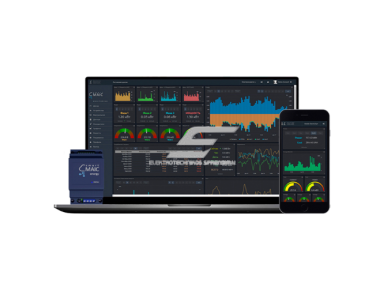

Wi-Fi ryšiu duomenys keliauja į gamintojo debesies serverį, kur matomi grafikai ir ataskaitos. Integracijai su savo sistema naudojamas MQTT ir API, o sauso kontakto išėjimu (iki 50 W, 230 V) galima nuotoliu arba pagal sąlygą valdyti apkrovą ar signalą.

Kuo naudingas D103-2?
Vienas modulis skyde pakeičia rankinį skaitiklių nurašinėjimą ir parodo, kur dingsta energija. Srovės jutikliai uždedami ant kabelių, todėl matavimui nereikia pertraukti grandinės.

Techninės specifikacijos

Prekės tipas	Modulinis trifazis elektros tinklo analizatorius su Wi-Fi
Gamintojas / modelis	smart-MAIC D103-2
Fazių skaičius	3

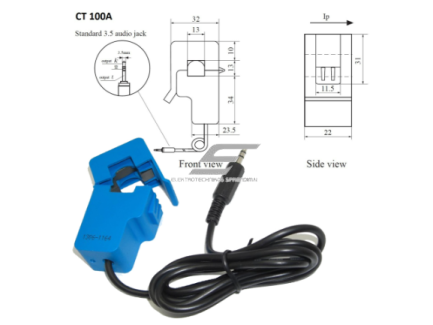

Srovės jutikliai	3 vnt., išardomas (clip) srovės transformatorius 100 A, Ø13 mm
Srovės matavimo diapazonas	0,05 … 100 A
Maitinimas	AC 100–240 V, 50/60 Hz
Aktyviosios energijos paklaida	0,5 %
Įtampos ir srovės paklaida	< 1 %
Išėjimas	Sausas kontaktas, iki 50 W (230 V)
Savas suvartojimas	< 1,2 W
Ryšys	Wi-Fi 2,4 GHz, IEEE 802.11 b/g/n
Sąsajos	MQTT, API, nemokamas debesies serveris
Duomenų atnaujinimas / archyvas	5 s / 1 min
Duomenų saugojimas be ryšio	iki 12 dienų
Darbo temperatūra	−40 … +60 °C
Matmenys	90×67×52 mm (3 DIN moduliai)
Svoris	0,1 kg
Montavimas	DIN bėgelis

Modelių palyginimas

Modelis	Fazės	Srovės jutikliai	Maks. srovė

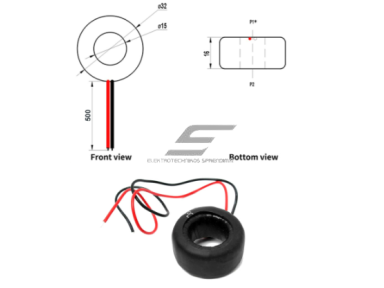

D101-1	1	žiedinis (neišardomas) srovės transformatorius 100 A	100 A
D101-2	1	išardomas (clip) srovės transformatorius 100 A, Ø13 mm	100 A
D103-1	3	žiedinis (neišardomas) srovės transformatorius 100 A	100 A
▶ D103-2	3	išardomas (clip) srovės transformatorius 100 A, Ø13 mm	100 A
D103-300A	3	srovės transformatorius 300 A, Ø23 mm	300 A
D103-600A	3	srovės transformatorius 600 A, Ø32 mm	600 A
D103-R10	3	Rogovskio ritė 1000 A, vidinis Ø100 mm	1000 A

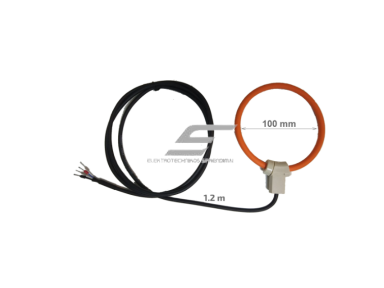

D103-R20	3	Rogovskio ritė 2000 A, vidinis Ø100 mm	2000 A

Paryškinta eilutė – ši prekė. Jutiklį rinkitės pagal kabelio skersmenį ir didžiausią įvado srovę.

Pagrindinės funkcijos

Matavimas realiu laiku – įtampa, srovė, galia ir energija atnaujinamos kas 5 s.
Dvikryptė apskaita – atskirai skaičiuojama suvartota ir į tinklą atiduota energija – aktualu turint saulės elektrinę.
Istorija ir ataskaitos – debesyje kaupiami grafikai, kuriais lengva palyginti dienas, savaites ir mėnesius.
Nuotolinis valdymas – sauso kontakto išėjimas valdomas per programėlę, MQTT arba pagal nustatytą sąlygą.
Integracija – MQTT ir API leidžia duomenis perduoti į savo SCADA, BMS ar namų automatikos sistemą.
Darbas be ryšio – dingus Wi-Fi, duomenys iki 12 dienų saugomi prietaise.

Kur naudojamas?

Pramonės įmonių ir gamybos cechų įvadai
Prekybos centrai ir biurų pastatai
Saulės elektrinių gamybos ir savų poreikių apskaita
Siurblinės, katilinės, šaldymo įrenginiai
Nuomojamos patalpos – nuomininkų vartojimo kontrolė
Kavinės ir restoranai su didelėmis virtuvės apkrovomis

Naudojimas pagal poreikį

Objekto savininkui.
Mato, kiek ir kada vartojama, ir gali pagrįstai mažinti sąskaitas.

Energetikui.
Stebi apkrovas, fazių disbalansą ir perkrovas be nuolatinio buvimo objekte.

Elektrikui / integratoriui.
Greitai sumontuoja modulį skyde ir duomenis perduoda į kliento sistemą per MQTT.

Praktinis panaudojimas

Jeigu įmonės sąskaita už elektrą auga, o priežastis neaiški, tada D103-2 montuojamas įvado skyde: srovės jutikliai uždedami ant fazių laidų, o per kelias dienas grafikuose matyti, kuri pamaina ar įrenginys sukuria piką ir kurios fazės apkrautos netolygiai.

Pliusai

Matavimas ir istorija be skaitiklio keitimo
Nemokamas debesies serveris ir programėlė
MQTT ir API integracijai
Dvikryptė energijos apskaita
Sausas kontaktas nuotoliniam valdymui
Kompaktiškas – 3 DIN moduliai

Minusai / ribojimai

Tai nėra atsiskaitymui skirtas (MID) skaitiklis
Reikalingas 2,4 GHz Wi-Fi ryšys objekte (arba papildomas 4G maršrutizatorius)
Išėjimas skirtas signalui ar mažai apkrovai (iki 50 W) – didesnėms apkrovoms reikia kontaktoriaus
Maksimali srovė ribojama jutiklio – iki 100 A

Saugos ir montavimo pastabos

Montavimo darbus atlieka kvalifikuotas elektrikas, atjungus įtampą.
Įtampos grandines apsaugokite saugikliais ar automatiniu jungikliu.
Srovės jutiklį uždėkite teisinga kryptimi – kitaip galia rodoma su neigiamu ženklu.
Kiekvienos fazės jutiklį junkite į tos pačios fazės įėjimą – sumaišius fazes, galios vertės bus klaidingos.
Wi-Fi antenos neuždarykite metaliniame skyde be išvedimo – silpnas signalas nutrauks duomenų perdavimą.

Greitas pasirinkimo gidas

3 fazės

iki 100 A

Wi-Fi + MQTT

3 DIN moduliai

Tinka, kai reikia:

stebėti vartojimą ir apkrovas nuotoliu
rasti energijos nuostolius ir pikų priežastis
perduoti duomenis į savo sistemą per MQTT

Patikrinkite prieš naudojimą:

didžiausia įvado ar linijos srovė neviršija 100 A
ar jutiklis tilps ant kabelio (skersmuo)
ar skyde pasiekiamas 2,4 GHz Wi-Fi
ar yra vietos 3 DIN moduliams

Svarbus priminimas: analizatorius nėra komercinės apskaitos (MID) skaitiklis ir nepakeičia apsaugos aparatų.

DUK

Ar reikia keisti elektros skaitiklį?
Ne – analizatorius montuojamas skyde šalia esamos apskaitos ir jos nekeičia.

Ar duomenys matomi telefone?
Taip, per gamintojo debesies serverį ir programėlę, o integracijai galima naudoti MQTT ar API.

Kas nutinka dingus Wi-Fi?
Duomenys iki 12 dienų saugomi prietaise ir persiunčiami atsiradus ryšiui.

Ar jis tinka saulės elektrinei?
Taip – jis atskirai skaičiuoja suvartotą ir į tinklą atiduotą energiją.

Ką galima valdyti išėjimu?
Sausas kontaktas (iki 50 W) valdo signalą, relę ar kontaktoriaus ritę nuotoliu arba pagal sąlygą.

Ar galima naudoti atsiskaitymui su nuomininkais?
Kaip orientacinę kontrolę – taip, bet oficialiam atsiskaitymui reikalingas MID sertifikuotas skaitiklis.

Modulinis | išmanus elektros tinklo 380V analizatorius trifazis | su srovės transformatoriais CT | 100A | DIN | Wi-Fi | smart-MAIC | D103-2

smart-MAIC D103-2 – modulinis trifazis elektros tinklo analizatorius su Wi-Fi: srovė iki 100 A (išardomas (clip) srovės transformatorius 100 A, Ø13 mm), energijos paklaida 0,5 %, MQTT ir nemokamas debesis, sausas kontaktas valdymui. Padeda matyti vartojimą realiu laiku ir rasti energijos nuostolius be skaitiklio keitimo.

Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.

CE sertifikatas – saugumo, kokybės ir atitikties garantija

CE ženklinimas – ką tai reiškia pirkėjui?

CE ženklas reiškia, kad gamintojas deklaruoja, jog gaminys atitinka jam taikomus Europos Sąjungos saugos, sveikatos, aplinkosaugos ir techninius reikalavimus.

Paprastai tariant:
CE ženklinimas parodo, kad produktas gali būti teisėtai parduodamas ir naudojamas Europos Sąjungos rinkoje, jeigu jis naudojamas pagal gamintojo nurodytą paskirtį.

Ką užtikrina CE ženklinimas?

Saugumą – gaminys turi būti saugus naudoti pagal paskirtį.
Atitiktį ES reikalavimams – produktas turi atitikti jam taikomus teisės aktus ir standartus.
Elektromagnetinį suderinamumą – elektros įrenginys neturi trikdyti kitų prietaisų veikimo.
Aplinkosaugos reikalavimus – gaminys turi atitikti taikomus medžiagų naudojimo reikalavimus, pvz., RoHS.
Tinkamumą ES rinkai – produktas gali būti tiekiamas ir naudojamas Europos Sąjungos šalyse.

Ką tai reiškia jums?
Pirkdami CE ženklu pažymėtą gaminį, gaunate produktą, kuris pagal gamintojo deklaraciją atitinka Europos Sąjungoje taikomus saugos ir techninius reikalavimus.

Svarbu žinoti

CE ženklas nėra atskiras kokybės sertifikatas. Tai gamintojo deklaracija, kad gaminys atitinka jam taikomus ES reikalavimus.

Galutinė atitiktis vertinama pagal gamintojo ES atitikties deklaraciją, techninę dokumentaciją ir gaminio ženklinimą.

Pirkėjui naudinga, nes:

produktas atitinka jam taikomus ES normatyvus;
gaminys tinkamas naudoti pagal nurodytą paskirtį;
mažesnė neatitikties ar nesaugaus naudojimo rizika;
tinka buitiniam, komerciniam ar pramoniniam naudojimui, jei tai numatyta gamintojo dokumentacijoje.

Trumpai

CE ženklinimas padeda pirkėjui suprasti, kad gaminys yra skirtas ES rinkai ir pagal gamintojo deklaraciją atitinka būtinus saugos, techninius bei aplinkosaugos reikalavimus.

Pirkėjų atsiliepimai

Išbandei? Būk pirmas ir įvertink - padėk kitiems apsispręsti.

Rašyti atsiliepimą

Susijusios prekės

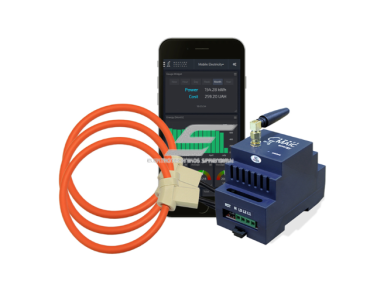

Modulinis | išmanus elektros tinklo 380V analizatorius trifazis | su Rogovskio ritėmis | 2000A | DIN | Wi-Fi | smart-MAIC | D103-R20

Kodas: D103-R20

smart-MAIC D103-R20 – modulinis trifazis elektros tinklo analizatorius DIN bėgeliui, matuojantis įtampą, srovę, galią ir energiją 3×230/400 V trifaziame tinkle (reikalinga neutralė). Srovė matuojama per 3 jutiklius (Rogovskio ritė 2000 A, vidinis Ø100 mm), duomenys Wi-Fi ryšiu siunčiami į nemokamą debesies serverį ar jūsų sistemą per MQTT.

Kaina 753.10 € su PVM

( 622.40 € be PVM )

Į krepšelį

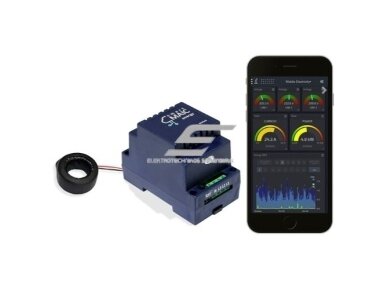

Modulinis | išmanus elektros tinklo 230V analizatorius vienfazis | su srovės transformatoriumi CT | 100A | DIN | Wi-Fi | smart-MAIC | D101-1
