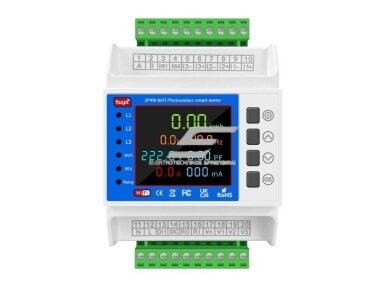

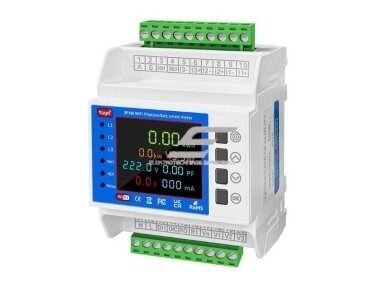

Modulinis | išmanus | skaitmeninis elektros energijos skaitiklis saulės elektrinėms | su įtampos | srovės | nuotėkio | fazės dingimo apsaugos funkcijomis | dvikryptis | 3F | 1-100A | 230VAC / 380-415VAC | DIN | Wi-Fi | TUYA

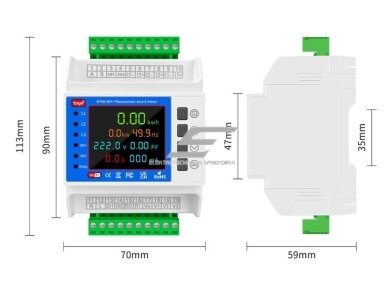

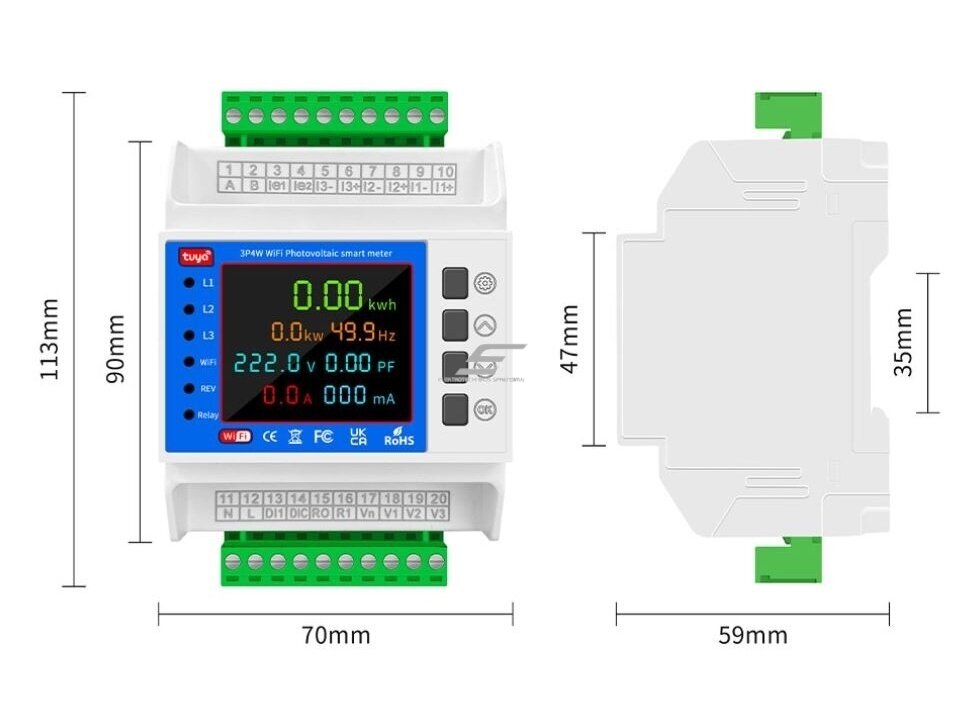

Išmanus trifazis dvikryptis elektros energijos skaitiklis – 3P+N, 1-100A, Wi-Fi, Tuya, PV sistemoms, DIN

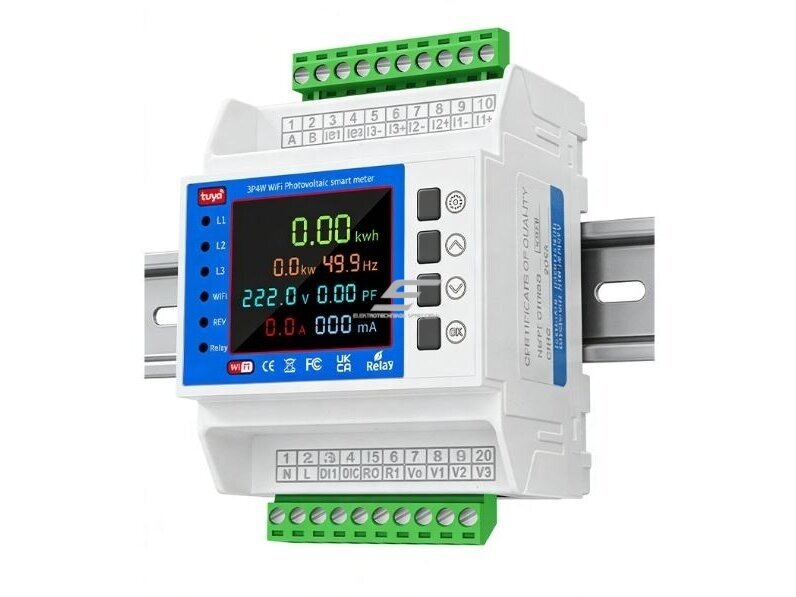

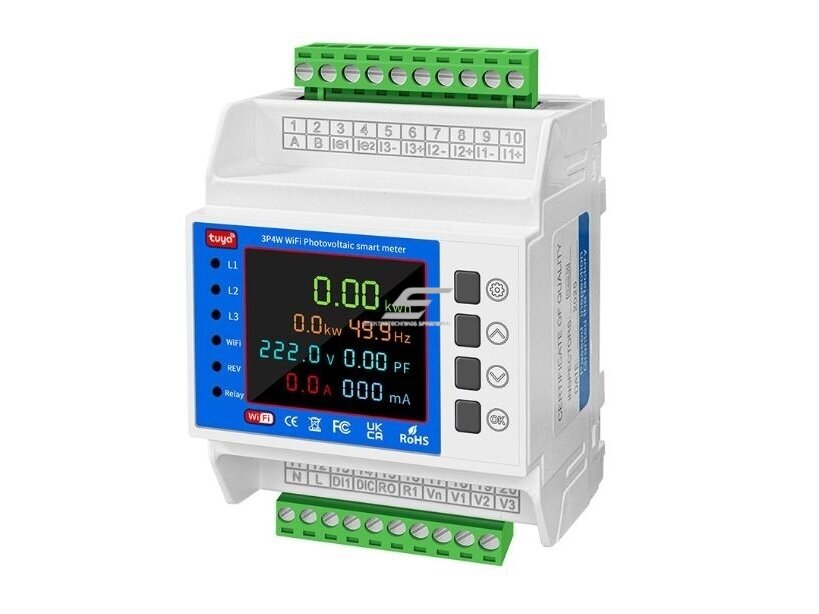

Išmanus trifazis dvikryptis elektros energijos skaitiklis skirtas trifazių 3P+N elektros tinklų, saulės elektrinių, komercinių objektų ir pramoninių elektros sistemų energijos srautams stebėti realiuoju laiku.

Įrenginys apskaito iš elektros tinklo suvartojamą ir į tinklą perduodamą energiją, matuoja pagrindinius trifazio tinklo parametrus, rodo informaciją LCD ekrane ir perduoda duomenis per 2,4GHz Wi-Fi ryšį į Tuya Smart arba Smart Life programėlę.

• Įtampa – trifazio elektros tinklo įtampos būklei stebėti.
• Srovė – fazių apkrovai ir srovės pokyčiams analizuoti.
• Aktyvioji galia – realiai vartojamai elektros galiai įvertinti.
• Reaktyvioji galia – induktyvių ir talpinių apkrovų analizei.
• Galios koeficientas – PF reikšmei ir elektros sistemos efektyvumui vertinti.
• Dažnis – elektros tinklo dažniui Hz stebėti.
• Elektros energija – kWh suvartojimo ir gamybos apskaitai.
• Energijos srauto kryptis – importuojamai ir eksportuojamai energijai atskirti.

• Dvikryptė energijos apskaita – iš tinklo paimamai ir į tinklą perduodamai energijai stebėti.
• 3P+N tinklo stebėjimas – trifazėms keturių laidų elektros sistemoms.
• Realaus laiko įtampos ir srovės rodymas – tinklo ir apkrovos būklei vertinti.
• Aktyviosios ir reaktyviosios galios analizė – detalesnei elektros apkrovų stebėsenai.
• Galios koeficiento matavimas – PF reikšmei ir apkrovos pobūdžiui vertinti.
• Tinklo dažnio matavimas – 50/60Hz sistemoms.

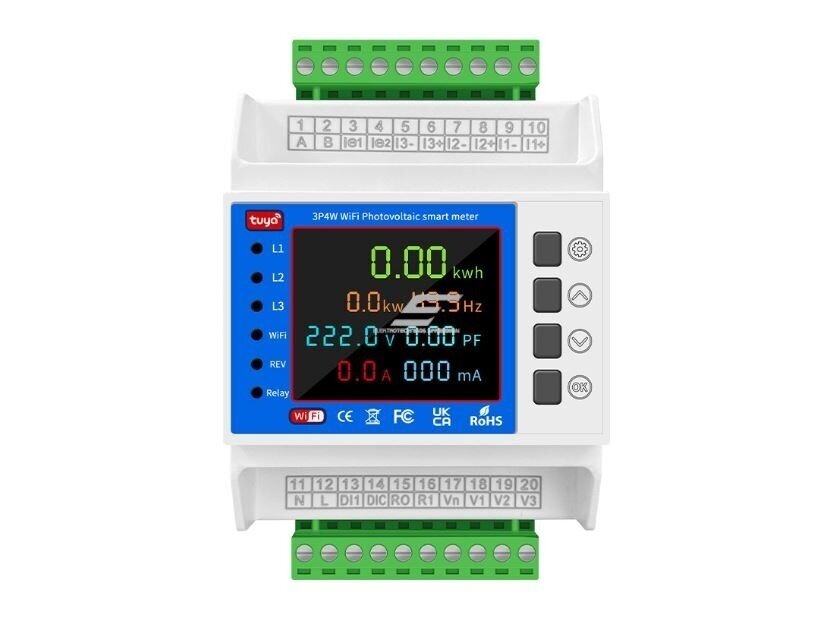

• LCD ekranas – vietinei pagrindinių parametrų peržiūrai.
• Wi-Fi 2,4GHz ryšys – nuotolinei stebėsenai per internetą.

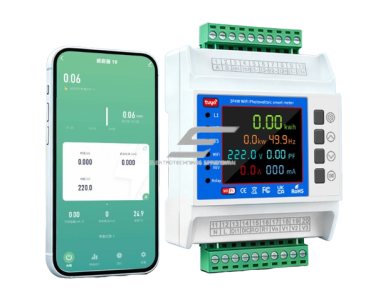

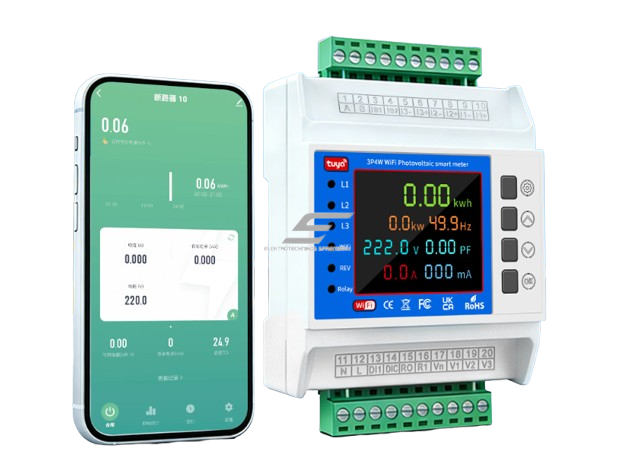

• Tuya Smart ir Smart Life palaikymas – duomenims peržiūrėti telefone.
• Istorinių energijos duomenų peržiūra – suvartojimo tendencijoms analizuoti.
• Pranešimai apie sutrikimus – kai viršijamos nustatytos ribos.
• Signalinis COM/NO išėjimas – išoriniam valdymo arba atjungimo aparatui valdyti.

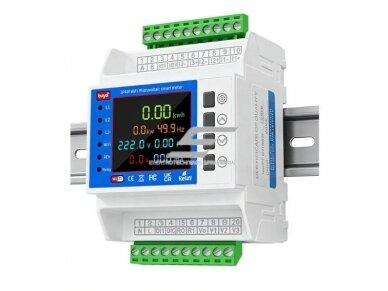

• Montavimas ant DIN bėgelio – integravimui į standartinį elektros skydą.

• Viršįtampio apsauga – reakcija, kai įtampa viršija nustatytą ribą.
• Per žemos įtampos apsauga – reakcija, kai įtampa nukrenta žemiau nustatytos ribos.
• Viršsrovio apsauga – reakcija, kai srovė viršija nustatytą vertę.
• Fazės dingimo apsauga – reakcija, kai dingsta viena iš trifazio tinklo fazių.
• Nuotėkio srovės apsauga – naudojant papildomą liekamosios srovės transformatorių.

Tam tikroms matavimo ir apsauginio atjungimo funkcijoms naudojami papildomi išoriniai komponentai.

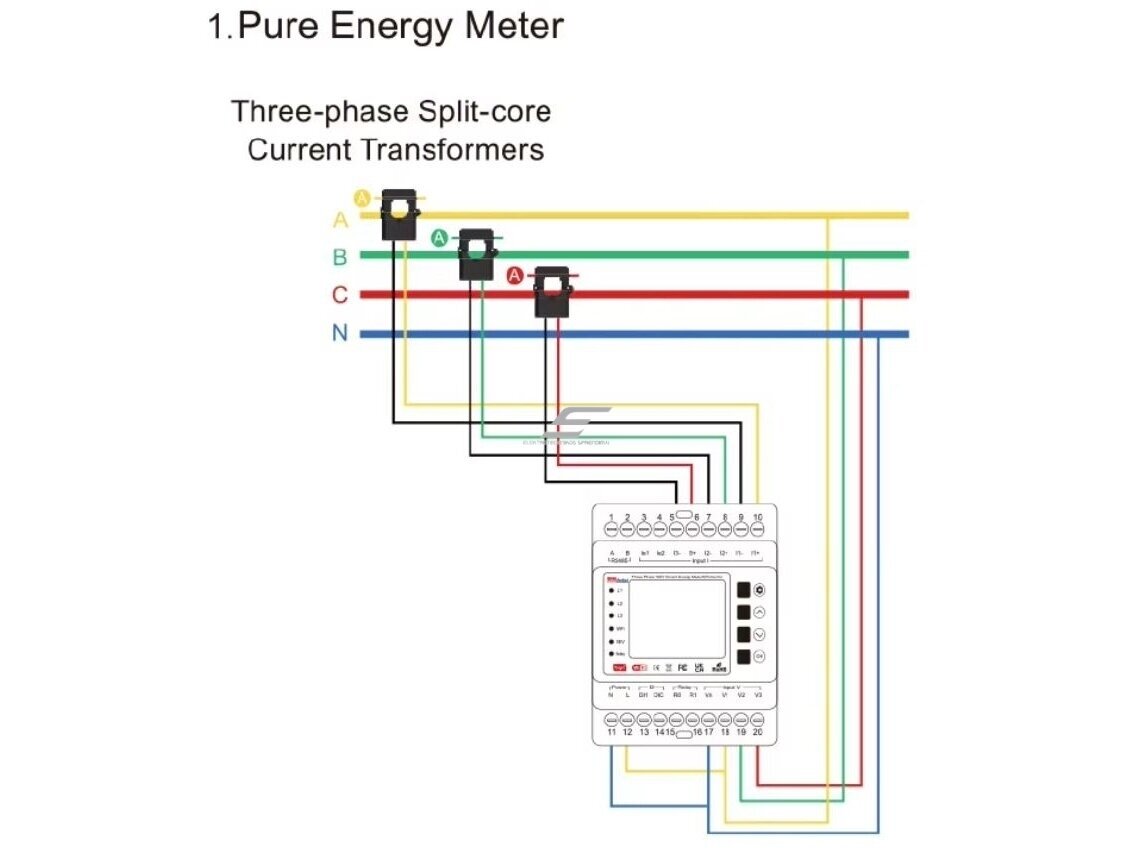

• Trifaziai atveriami srovės transformatoriai – srovės matavimui pagal pateiktą prijungimo schemą.
• Liekamosios srovės transformatorius – elektros nuotėkio srovei stebėti.
• Automatinis jungiklis su 230V šuntiniu atkabikliu – elektros tiekimui automatiškai atjungti.
• Kontaktorius – apkrovai įjungti arba išjungti pagal skaitiklio signalinio kontakto komandą.

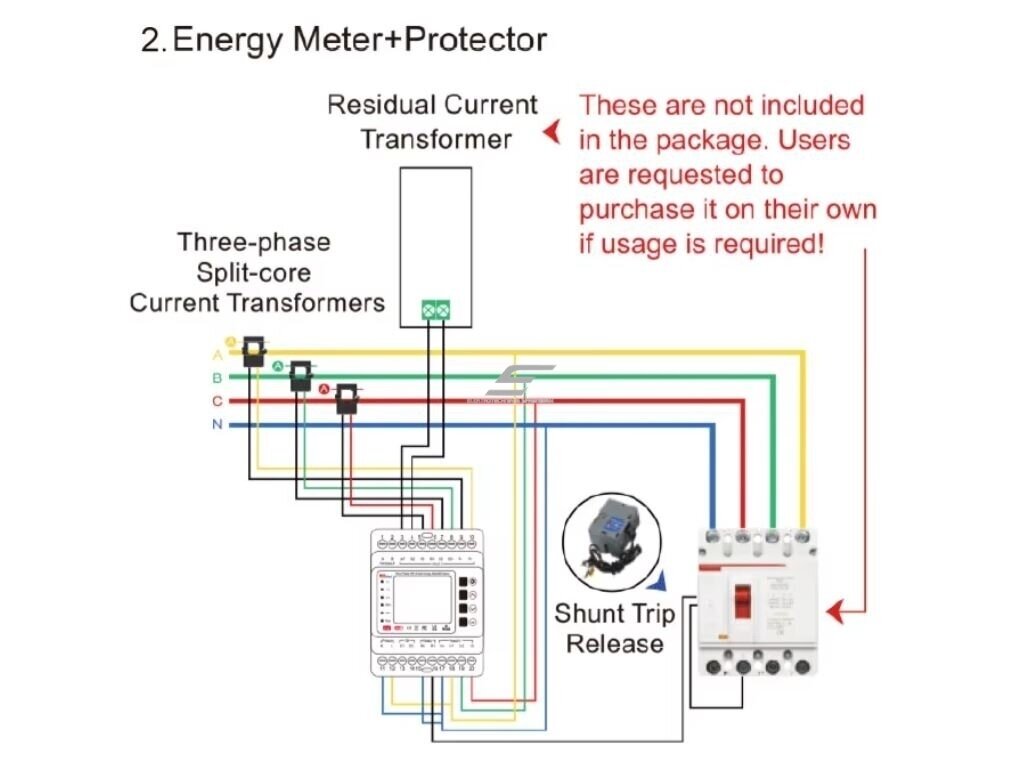

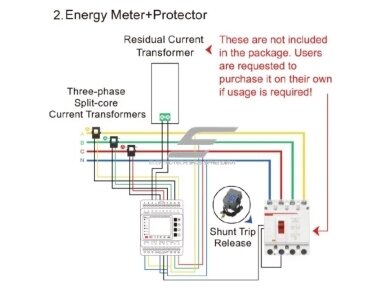

Naudojant trifazį automatinį jungiklį su integruotu 230V šuntiniu atkabikliu, skaitiklio signalinis kontaktas gali būti naudojamas atkabiklio valdymo grandinei.

Vienas šuntinio atkabiklio laidas jungiamas prie automatinio jungiklio išėjimo pusės C fazės, o valdymo grandinė formuojama per skaitiklio COM ir NO kontaktus.

Tiksli prijungimo schema turi būti tikrinama pagal energijos skaitiklio, automatinio jungiklio ir šuntinio atkabiklio gamintojų pateiktas schemas.

• Saulės elektrinėse – energijos importui ir eksportui stebėti.
• Komerciniuose pastatuose – bendram arba atskirų grandinių energijos suvartojimui analizuoti.
• Gamybos įmonėse – įrenginių, cechų ir gamybos linijų apkrovoms stebėti.
• Paskirstymo skyduose – trifazio tinklo parametrams ir elektros energijai matuoti.
• Energetikos valdymo sistemose – nuotolinei duomenų stebėsenai ir analizei.
• Biuruose, parduotuvėse ir sandėliuose – elektros energijos sąnaudoms kontroliuoti.
• Elektros įkrovimo ir kaupimo sistemose – energijos srautams ir apkrovoms stebėti.
• Išmaniuosiuose IoT projektuose – elektros duomenims perduoti į Tuya ekosistemą.

Pavyzdžiui, komerciniame pastate įrengta trifazė 3P+N saulės elektrinė. Dienos metu dalis saulės energijos sunaudojama vietoje, o perteklinė energija perduodama į viešąjį elektros tinklą.

Dvikryptis energijos skaitiklis registruoja energiją abiem kryptimis, rodo įtampą, srovę, galią, dažnį ir galios koeficientą. Duomenys per Wi-Fi perduodami į Tuya Smart arba Smart Life programėlę.

Objekto atsakingas darbuotojas telefonu gali stebėti esamą apkrovą, peržiūrėti istorinius energijos duomenis ir gauti pranešimus apie nustatytų ribų viršijimą. Prijungus išorinį kontaktorių arba automatinį jungiklį su šuntiniu atkabikliu, skaitiklis gali inicijuoti elektros tiekimo atjungimą.

Saulės elektrinės savininkui: leidžia matyti energijos paėmimą iš tinklo ir perteklinės energijos perdavimą į tinklą.

Energetikui: suteikia informaciją apie fazių apkrovą, įtampą, srovę, galios koeficientą ir bendrą energijos balansą.

Gamybos įmonės vadovui: padeda nuotoliniu būdu stebėti energijos vartojimą ir analizuoti apkrovų pokyčius.

Automatikos projektuotojui: leidžia matavimo duomenis, pranešimus ir signalinį išėjimą integruoti į platesnę valdymo sistemą.

Montuotojui: būtina laikytis pateiktos prijungimo schemos, teisingai sumontuoti srovės ir nuotėkio transformatorius bei tinkamai prijungti išorinį atjungimo aparatą.

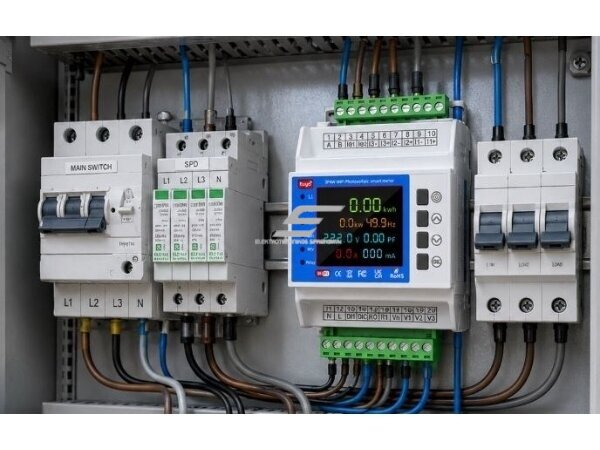

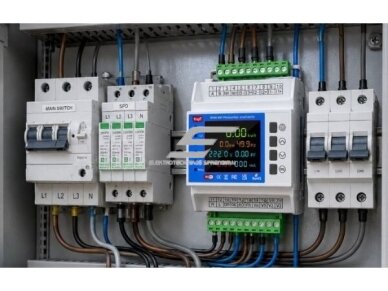

Įrenginys montuojamas trifaziame elektros skyde, todėl prieš montavimą būtina patikrinti tinklo tipą, prijungimo schemą, srovės kryptį ir papildomų komponentų prijungimą.

• Patikrinkite, ar tinklas yra 3 fazių, 4 laidų – 3P+N.
• Patikrinkite vardinės įtampos ir dažnio suderinamumą.
• Laikykitės L1, L2, L3 ir N gnybtų sekos.
• Patikrinkite energijos srauto ir srovės transformatorių kryptį.
• Signalinio kontakto nenaudokite tiesiogiai didelei apkrovai perjungti.
• Nuotėkio funkcijai naudokite suderinamą liekamosios srovės transformatorių.
• Šuntinį atkabiklį prijunkite tik pagal gamintojo pateiktą schemą.
• Prieš įjungdami patikrinkite gnybtų priveržimą ir laidų skerspjūvį.
• Įrenginį naudokite sausame uždarame elektros skyde.
• Montavimą, parametrų nustatymą ir bandymą turi atlikti kvalifikuotas elektrikas.

Greitas pasirinkimo gidas

Išmanų trifazį dvikryptį Wi-Fi energijos skaitiklį rinkitės, kai reikia viename įrenginyje sujungti saulės elektrinės energijos importo ir eksporto apskaitą, trifazio tinklo parametrų stebėjimą, LCD ekraną ir nuotolinę Tuya programėlės prieigą.

Išmanus trifazės saulės elektrinės energijos monitorius su Wi-Fi ir dvikrypte apskaita

Išmanus trifazis dvikryptis elektros energijos skaitiklis skirtas 3P+N saulės elektrinėms, komerciniams pastatams, gamybos sistemoms, paskirstymo skydams ir energijos valdymo projektams, kuriuose reikia stebėti ne tik bendrą kWh suvartojimą, bet ir energijos srauto kryptį.

Įrenginys matuoja įtampą, srovę, aktyviąją ir reaktyviąją galią, dažnį, galios koeficientą bei importuojamą ir eksportuojamą elektros energiją. Integruotas LCD ekranas leidžia duomenis matyti elektros skyde, o 2,4GHz Wi-Fi ryšys – stebėti juos per Tuya Smart arba Smart Life programėlę.

Naudojant papildomus srovės ir liekamosios srovės transformatorius bei tinkamą išorinį atjungimo aparatą, skaitiklis gali būti integruotas į viršįtampio, per žemos įtampos, viršsrovio, fazės dingimo ir nuotėkio apsaugos sistemą. Papildomi transformatoriai, kontaktorius, automatinis jungiklis ir šuntinis atkabiklis į komplektą neįtraukti.
