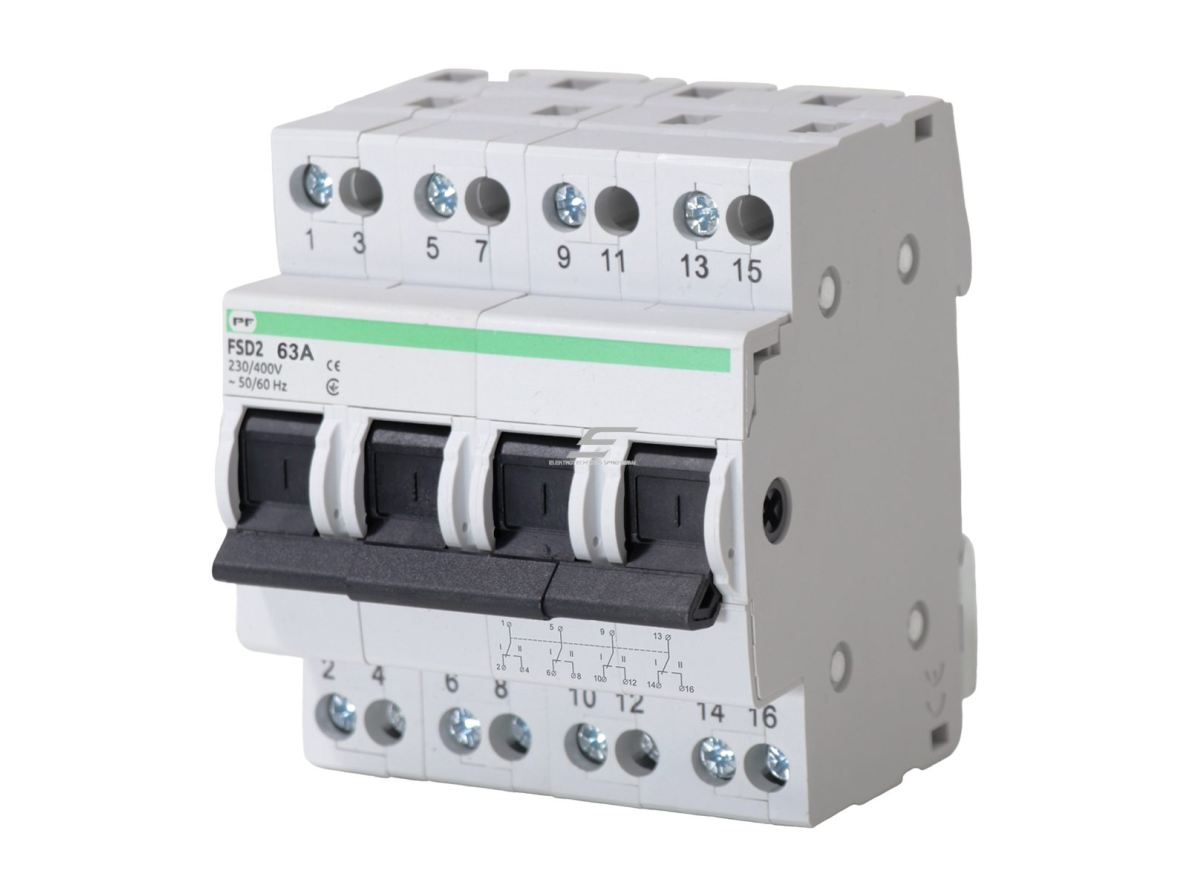

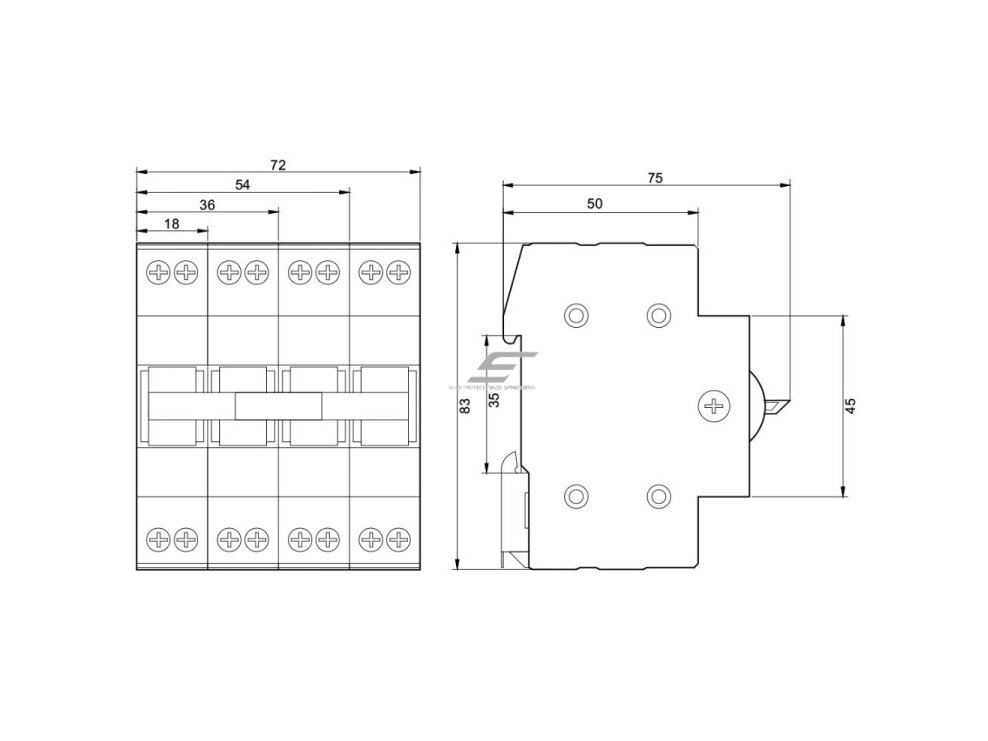

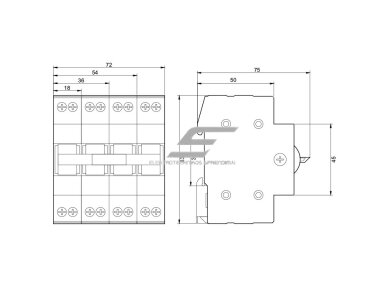

  • Modulinis perjungiklis 1-0-2 generatoriui | 4P | 63A | 230/400V AC | AC-22 | IEC 60947-3 | DIN | IP20 | Promfactor Baltic | FSD24063

    Kodas: FSD24063

    Promfactor Baltic FSD24063 – modulinis 4P 63 A perjungiklis 1-0-2 generatoriams, 230/400 V AC, AC-22, IEC 60947-3; saugiai perjungia apkrovą tarp tinklo ir generatoriaus.

  • Modulinis kirtiklis generatoriams (perjungiklis 1-0-2) | 4P | 63A | 230/400V AC | AC-22 | IEC 60947-3 | DIN | IP20 | Promfactor Baltic | FSD24063

    FSD24063 – Promfactor Baltic FSD2 serijos keturpolis modulinis apkrovos perjungiklis su padėtimis 1-0-2, vardinė srovė 63 A, įtampa 230/400 V AC, 50/60 Hz, naudojimo kategorija AC-22. Skirtas apkrovai perjungti tarp dviejų maitinimo šaltinių – pvz., skirstomojo tinklo ir generatoriaus; atitinka IEC 60947-3, montuojamas ant 35 mm DIN bėgelio, IP20.

    Pagrindinė mintis:
    Rankinis perjungiklis su vidurine padėtimi 0 užtikrina, kad apkrova niekada nebus vienu metu prijungta prie tinklo ir generatoriaus: iš padėties 1 (tinklas) į 2 (generatorius) pereinama tik per 0, kai visi keturi poliai – L1, L2, L3 ir N – atjungti. Taip generatorius neįtampina tinklo, o tinklo įtampa nepasiekia generatoriaus.
    Vardinė srovė
    63 A
    Poliai / padėtys
    4P, 1-0-2
    Įtampa / kategorija
    230/400 V AC, AC-22
    Standartas
    IEC 60947-3, DIN, IP20

    Veikimo principas

    Perjungiklis montuojamas ant 35 × 7,5 mm DIN bėgelio skyde tarp dviejų šaltinių ir apkrovos: į vienus gnybtus jungiamas tinklo įvadas (1), į kitus – generatoriaus išvadas (2), o bendri gnybtai maitina apkrovos skydą. Kabeliai – iki 16 mm², užveržimo momentas 0,8 Nm.

    Rankenėle pasirenkama padėtis: 1 – apkrova maitinama iš pirmojo šaltinio, 0 – visi keturi poliai atjungti, 2 – apkrova maitinama iš antrojo šaltinio. Kadangi perjungiami ir fazės, ir neutralė, šaltiniai lieka visiškai atskirti. AC-22 kategorija leidžia perjungti mišrias aktyvias ir mažai indukcines apkrovas iki 63 A.

    Rezultatas – saugus rankinis rezervinio maitinimo perjungimas: dingus tinklui, operatorius perjungia apkrovą į generatorių, o grįžus tinklui – atgal, be pavojaus sujungti šaltinius tarpusavyje.

    Kuo naudingas FSD24063?
    Kompaktiškas DIN modulinis 4P 63 A perjungiklis su privaloma 0 padėtimi – paprastas ir nebrangus sprendimas generatoriaus prijungimui namo ar nedidelio objekto skyde, nereikia dviejų kirtiklių su blokuote.

    Techninės specifikacijos

    Prekės tipas Modulinis apkrovos perjungiklis (kirtiklis) 1-0-2
    Gamintojas / kodas Promfactor Baltic / FSD24063
    Serija FSD2 (1P, 2P, 3P, 4P; 16–63 A; 1-0-2)
    Polių skaičius 4
    Padėtys 1-0-2
    Vardinė srovė (In) 63 A
    Vardinė įtampa (Un) 230/400 V AC
    Dažnis 50/60 Hz
    Naudojimo kategorija AC-22
    Izoliacijos įtampa (Ui) 500 V
    Impulsinė įtampa (Uimp) 6000 V
    Gnybtai kabeliui iki 16 mm²; užveržimo momentas 0,8 Nm
    Atsparumas elektrinis / mechaninis 4000 / 20 000 ciklų
    Montavimas 35 × 7,5 mm DIN bėgelis
    Apsaugos laipsnis IP20
    Darbo temperatūra -22…+55 °C
    Laikymo temperatūra -25…+70 °C
    Standartas IEC 60947-3

    Pagrindinės funkcijos

    • Perjungimas tarp dviejų šaltinių – apkrova maitinama iš tinklo (1) arba generatoriaus (2) vienu rankenėlės judesiu.
    • Vidurinė padėtis 0 – šaltiniai niekada nesujungiami tarpusavyje, apkrova gali būti visiškai atjungta.
    • 4 poliai – perjungiamos visos trys fazės ir neutralė – šaltiniai visiškai atskirti.
    • 63 A, AC-22 – tinka perjungti mišrias aktyvias ir mažai indukcines apkrovas iki 63 A.
    • Atjungimas aptarnavimui – padėtyje 0 apkrovos skydas atjungtas nuo abiejų šaltinių.
    • DIN montavimas – dedamas į standartinį modulinį skydą šalia automatinių jungiklių.

    Kur naudojamas?

    • Individualių namų skydai su rezerviniu generatoriumi
    • Ūkiai ir fermos – gyvulininkystės įrangos maitinimas dingus tinklui
    • Kaimo turizmo sodybos, sodai ir vasarnamiai
    • Nedideli biurai, parduotuvės ir dirbtuvės su rezerviniu maitinimu
    • Statybvietės skydai su tinklo ir generatoriaus įvadais
    • Siurblinės ir katilinės, kurioms reikia rezervinio maitinimo
    • Dviejų įvadų skydai, kur apkrova perjungiama tarp dviejų linijų

    Naudojimas pagal poreikį

    Namų ir sodybų elektrikui.
    4P 63 A perjungiklis 1-0-2 leidžia saugiai prijungti nešiojamą ar stacionarų trifazį generatorių prie namo skydo.
    Ūkių ir fermų savininkui.
    dingus tinklui, vienu rankenėlės pasukimu per 0 padėtį apkrova perjungiama į generatorių, o grįžus tinklui – atgal.
    Skydų surinkėjui.
    modulinis 4P perjungiklis montuojamas ant DIN bėgelio kartu su automatiniais jungikliais, todėl nereikia atskiro korpuso ar dviejų kirtiklių su blokuote.

    Praktinis panaudojimas

    Jeigu namo 3 × 400 V įvadas apsaugotas iki 63 A ir reikia prijungti rezervinį trifazį generatorių, tada FSD24063 montuojamas skyde: tinklas jungiamas į padėtį 1, generatorius – į 2, o perjungiant per 0 visi keturi poliai (L1–L3 ir N) atjungiami, todėl šaltiniai niekada nesusijungia.

    Pritaikymo gidas: kaip naudojamas praktikoje

    FSD24063 pritaikomas skirtingiems objektams – keičiasi tik tai, kokie šaltiniai prijungiami prie padėčių 1 ir 2:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Individualus namas 1 – tinklo įvadas po apskaitos, 2 – generatoriaus kištukinis įvadas Rankinis perjungimas į generatorių per 0 padėtį Prieš perjungiklį tinklo pusėje – įvado apsauga, ne daugiau 63 A
    Ūkis / ferma 1 – tinklas, 2 – stacionarus generatorius Kritinė įranga maitinama dingus tinklui Generatoriaus galią parinkite pagal prijungtą apkrovą
    Statybvietė 1 – laikinas tinklo įvadas, 2 – mobilus generatorius Greitas šaltinio pakeitimas be persijungimų laidais Montuokite uždarame skyde – perjungiklis IP20
    Dviejų linijų skydas 1 – pagrindinė linija, 2 – rezervinė linija Apkrova perjungiama tarp dviejų įvadų Įsitikinkite, kad abiejų linijų N sistema suderinta

    Kaip parinkti FSD2 perjungiklį 1-0-2

    Poliai, srovė, padėtys Rekomenduojamas modelis
    1P, 16 A, 1-0-2 FSD21016 (FSD2 1P 16A 1-0-2)
    1P, 20 A, 1-0-2 FSD21020 (FSD2 1P 20A 1-0-2)
    1P, 25 A, 1-0-2 FSD21025 (FSD2 1P 25A 1-0-2)
    1P, 40 A, 1-0-2 FSD21040 (FSD2 1P 40A 1-0-2)
    1P, 50 A, 1-0-2 FSD21050 (FSD2 1P 50A 1-0-2)
    1P, 63 A, 1-0-2 FSD21063 (FSD2 1P 63A 1-0-2)
    2P, 16 A, 1-0-2 FSD22016 (FSD2 2P 16A 1-0-2)
    2P, 20 A, 1-0-2 FSD22020 (FSD2 2P 20A 1-0-2)
    2P, 25 A, 1-0-2 FSD22025 (FSD2 2P 25A 1-0-2)
    2P, 40 A, 1-0-2 FSD22040 (FSD2 2P 40A 1-0-2)
    2P, 50 A, 1-0-2 FSD22050 (FSD2 2P 50A 1-0-2)
    2P, 63 A, 1-0-2 FSD22063 (FSD2 2P 63A 1-0-2)
    3P, 16 A, 1-0-2 FSD23016 (FSD2 3P 16A 1-0-2)
    3P, 20 A, 1-0-2 FSD23020 (FSD2 3P 20A 1-0-2)
    3P, 25 A, 1-0-2 FSD23025 (FSD2 3P 25A 1-0-2)
    3P, 40 A, 1-0-2 FSD23040 (FSD2 3P 40A 1-0-2)
    3P, 50 A, 1-0-2 FSD23050 (FSD2 3P 50A 1-0-2)
    3P, 63 A, 1-0-2 FSD23063 (FSD2 3P 63A 1-0-2)
    4P, 16 A, 1-0-2 FSD24016 (FSD2 4P 16A 1-0-2)
    4P, 20 A, 1-0-2 FSD24020 (FSD2 4P 20A 1-0-2)
    4P, 25 A, 1-0-2 FSD24025 (FSD2 4P 25A 1-0-2)
    4P, 40 A, 1-0-2 FSD24040 (FSD2 4P 40A 1-0-2)
    4P, 50 A, 1-0-2 FSD24050 (FSD2 4P 50A 1-0-2)
    4P, 63 A, 1-0-2 FSD24063 (FSD2 4P 63A 1-0-2) ← šis modelis
    Taisyklė: polių skaičių rinkitės pagal tinklą: 1P – vienos fazės perjungimui, 2P – vienfaziam tinklui su N, 3P – trifaziam be N, 4P – trifaziam su N (generatoriaus prijungimui rekomenduojama perjungti ir neutralę). Srovė turi būti ne mažesnė nei prieš perjungiklį esančios apsaugos vardinė srovė.
    Kada rinktis kitą sprendimą: tos pačios serijos mažesnės srovės – FSD24040 / FSD24050; trifaziam be neutralės – FSD23063; vienfaziam – FSD22063; paprastam atjungimui (be 1-0-2 perjungimo) – modulinis kirtiklis FSD3 (pvz., FSD34063 serijoje 1P–4P); įvado ir linijų apsaugai – automatiniai jungikliai ECO FB1-63.

    Pliusai

    • Vidurinė 0 padėtis – šaltiniai niekada nesujungiami
    • 4 poliai: perjungiamos fazės ir neutralė
    • 63 A, AC-22, 230/400 V AC
    • Atitinka IEC 60947-3
    • Mechaninis atsparumas 20 000 ciklų
    • DIN montavimas modulinėje skydinėje

    Minusai / ribojimai

    • Tik rankinis perjungimas – automatiniam rezervo įjungimui (ATS) reikia kontaktorių ar automatikos
    • Apsaugos nuo perkrovos ir trumpojo jungimo neturi – reikia automatinių jungiklių
    • Kabeliai tik iki 16 mm²
    • IP20 – tik uždaram skydui

    Saugos ir montavimo pastabos

    • Montuoja ir jungia tik kvalifikuotas elektrikas, atjungus abu maitinimo šaltinius.
    • Generatoriaus prijungimą prie pastato instaliacijos derinkite su tinklo operatoriaus reikalavimais.
    • Įsitikinkite, kad generatoriaus ir tinklo įvadai prijungti prie skirtingų padėčių (1 ir 2), niekada – lygiagrečiai.
    • Prieš perjungiklį įrenkite apsaugą, kurios srovė ne didesnė nei 63 A; gnybtus užveržkite 0,8 Nm.
    • Montuokite tik uždarame skyde (IP20), darbo temperatūra -22…+55 °C.

    Greitas pasirinkimo gidas

    4P
    63 A
    1-0-2
    AC-22
    IEC 60947-3
    DIN
    Tinka, kai reikia:
    • rankiniu būdu perjungti apkrovą tarp tinklo ir generatoriaus;
    • visiškai atskirti du šaltinius, įskaitant neutralę;
    • atjungti apkrovos skydą aptarnavimui (padėtis 0).
    Patikrinkite prieš naudojimą:
    • įvado apsaugos srovę – ar ji ne didesnė nei 63 A;
    • kabelių skerspjūvį – ar jis telpa į iki 16 mm² gnybtus;
    • ar reikia perjungti ir neutralę (4P), ar užtenka 3P.
    Svarbus priminimas: FSD24063 – rankinis perjungiklis be apsaugos nuo perkrovos ir trumpojo jungimo; kiekvienas šaltinis ir apkrova turi būti apsaugoti automatiniais jungikliais.

    DUK

    Kam skirtas FSD24063?
    Apkrovai iki 63 A rankiniu būdu perjungti tarp dviejų šaltinių, pvz., tinklo ir generatoriaus, per vidurinę padėtį 0.
    Kiek polių perjungia FSD24063?
    Keturis – tris fazes ir neutralę.
    Kokia naudojimo kategorija?
    AC-22, kai perjungiamos mišrios aktyvios ir mažai indukcinės apkrovos.
    Kokio skerspjūvio kabelius galima prijungti?
    Gnybtai priima kabelius iki 16 mm², užveržimo momentas 0,8 Nm.
    Ar perjungiklis apsaugo nuo trumpojo jungimo?
    Ne, apsaugai nuo perkrovos ir trumpojo jungimo reikia atskirų automatinių jungiklių.
    Kas yra FSD24063 gamintojas?
    Gamintojas yra Promfactor Baltic, FSD2 serija.

    Modulinis kirtiklis generatoriams (perjungiklis 1-0-2) | 4P | 63A | 230/400V AC | AC-22 | IEC 60947-3 | DIN | IP20 | Promfactor Baltic | FSD24063

    Promfactor Baltic FSD24063 – modulinis kirtiklis generatoriams, apkrovos perjungiklis FSD2 4P 63 A 1-0-2, 230/400 V AC, AC-22, IEC 60947-3, DIN bėgeliui – saugiam rankiniam perjungimui tarp tinklo ir rezervinio generatoriaus.
