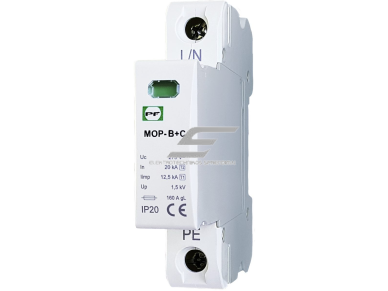

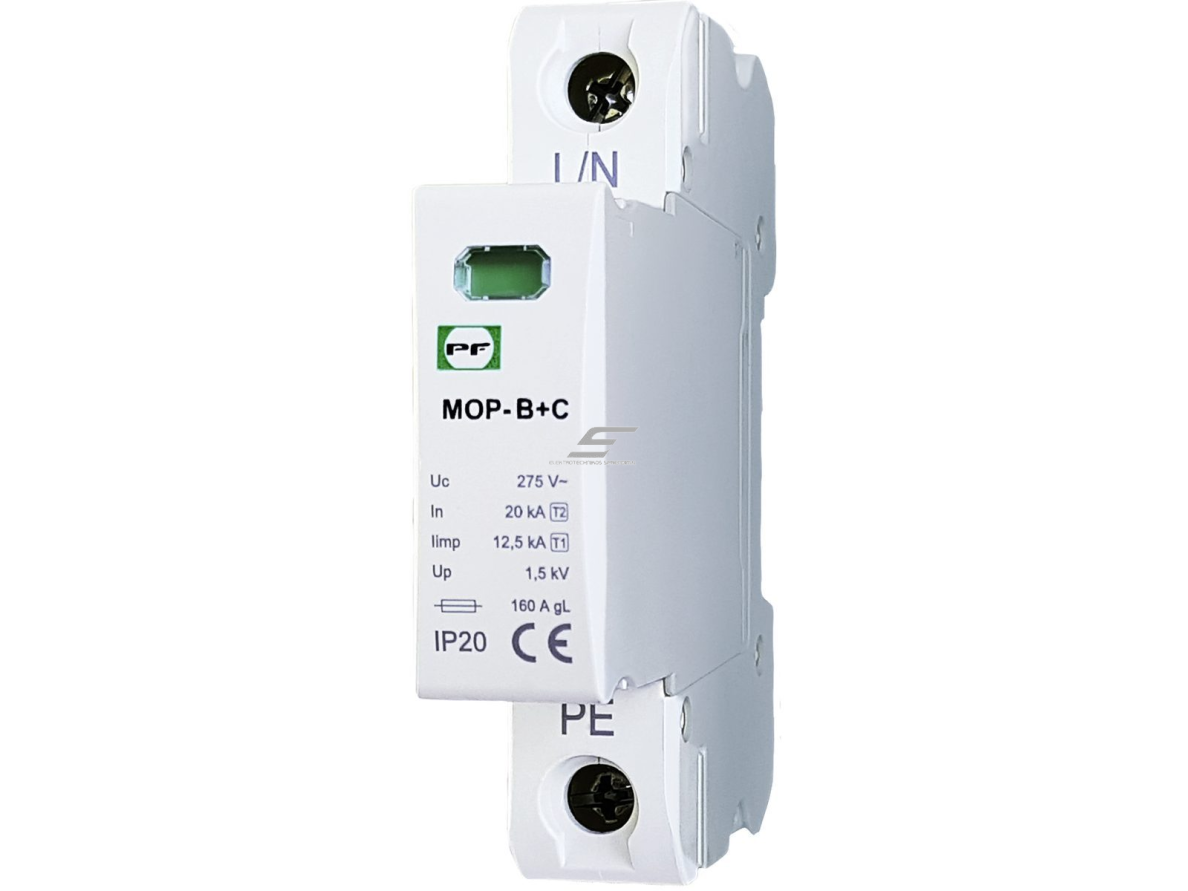

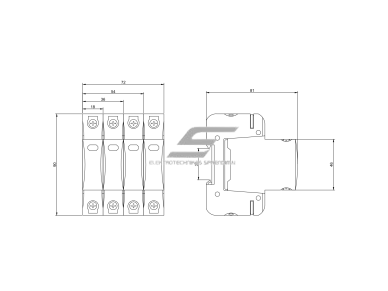

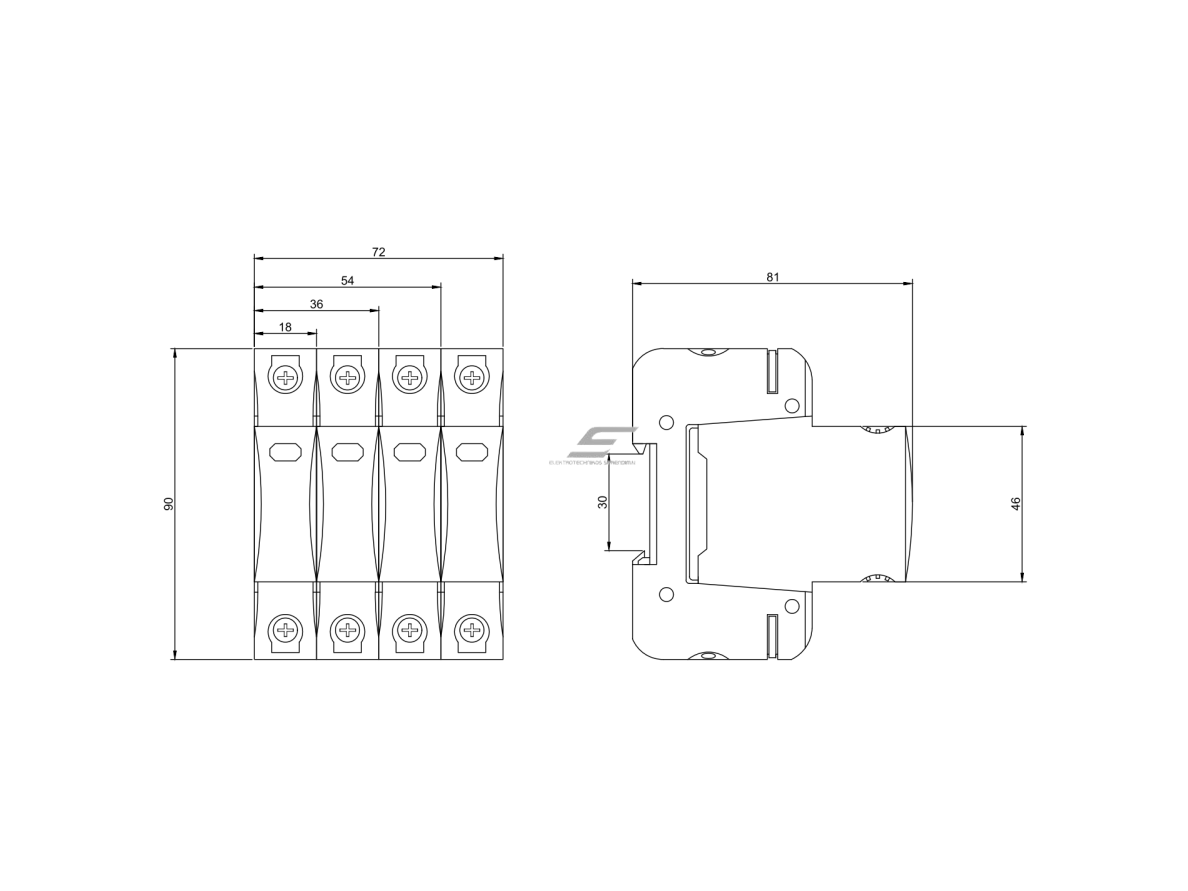

  • Viršįtampių ribotuvas T1+T2 (B+C) | 1P | In 20 kA | Imax 40 kA | Uc 275 V | Up < 1,8 kV | Promfactor Baltic MOP1-BC275/20

    Kodas: MOP1-BC275/20
    Barkodas: 4772151002870

    Promfactor Baltic MOP1-BC275/20 – vienpolis viršįtampių ribotuvas, kurį gamintojas priskiria B+C (T1+T2) klasei. In 20 kA, Imax 40 kA (8/20 µs), Up < 1,8 kV, Uc 275 V. Montuojamas ant DIN bėgelio įvadiniame skyde.

  • Viršįtampių ribotuvas T1+T2 (B+C) | 1P | In 20 kA | Imax 40 kA | Uc 275 V | Up < 1,8 kV | Promfactor Baltic MOP1-BC275/20

    Promfactor Baltic MOP1-BC275/20 – vienpolis viršįtampių ribotuvas, kurį gamintojas priskiria B+C (T1+T2) klasei. In 20 kA, Imax 40 kA (8/20 µs), Up < 1,8 kV, Uc 275 V. Montuojamas ant DIN bėgelio įvadiniame skyde.

    Pagrindinė mintis:
    T1+T2 ribotuvas įvade nukreipia į įžeminimą dalinę žaibo srovę, ateinančią linija ar per pastato įžeminimą, ir apriboja viršįtampį instaliacijoje. Tai pirmoji pakopa – po ja jautrioms grandinėms dažnai dar reikia T2 ar T3.
    Klasė
    T1+T2 / I+II / B+C
    Imax (8/20 µs)
    40 kA
    Up
    < 1,8 kV
    Schema
    1P

    Veikimo principas

    Ribotuvas montuojamas įvadiniame skyde ant DIN bėgelio, kuo arčiau įvado, ir jungiamas lygiagrečiai: fazės (ir N) – į ribotuvo gnybtus, bendras gnybtas – į pagrindinę įžeminimo šyną. Prieš ribotuvą – atsarginis saugiklis pagal gamintojo ribą.

    Įprastai varistorius praktiškai nepraleidžia srovės. Atėjus viršįtampiui jo varža per nanosekundes krenta, ir dalinė žaibo srovė (10/350 µs) ar komutacinis impulsas (8/20 µs) nukreipiama į įžeminimą.

    Instaliacijoje lieka ne didesnė nei Up įtampa (šiam modeliui < 1,8 kV), kurią atlaiko skydo aparatai. Perkaitęs ar susidėvėjęs modulis atsijungia nuo tinklo, o indikatorius tampa raudonas.

    Kuo naudingas Promfactor Baltic MOP1-BC275/20?
    Promfactor Baltic MOP1-BC275/20 įvade riboja viršįtampį iki < 1,8 kV (In 20 kA, Imax 40 kA). Iimp (10/350 µs) vertę patikslinkite pagal gamintojo deklaraciją – nuo jos priklauso, ar ribotuvas tinka pastatui su žaibolaidžiu.

    Techninės specifikacijos

    Prekės tipas Viršįtampių ribotuvas T1+T2
    Gamintojas / modelis Promfactor Baltic MOP1-BC275/20 (EAN 4772151002870)
    Klasė (IEC / EN 61643-11) T1+T2 / I+II / B+C
    Polių skaičius / schema 1P – vienas polius; schema sudaroma iš kelių modulių (pvz., L–PE ir N–PE vienfaziam TN-S įvadui)
    Vardinė įtampa Un 230 V AC
    Ilgalaikė darbo įtampa Uc 275 V AC
    Žaibo impulsinė srovė Iimp (10/350 µs) gamintojo duomenyse nurodyta neaiškiai – teiraukitės deklaracijos
    Vardinė iškrovos srovė In (8/20 µs) 20 kA
    Didžiausia iškrovos srovė Imax (8/20 µs) 40 kA
    Apsaugos lygis Up < 1,8 kV
    Laikinas viršįtampis UT (TOV) 335 V / 5 s
    Suveikimo laikas tA < 25 ns
    Didžiausias atsarginis saugiklis 160 A gG (tiekėjo duomenys; jei įvado saugiklis didesnis – atskiras saugiklis ribotuvui)
    Trumpojo jungimo atsparumas ISCCR 25 kA
    Gnybtai iki 35 mm², 3,0 N·m
    Būklės indikacija Langelis: žalia – veikia, raudona – keisti modulį
    Standartas IEC / EN 61643-11
    Montavimas DIN bėgelis 35 mm
    Apsaugos laipsnis IP20
    Darbo temperatūra −40…+70 °C

    Pagrindinės funkcijos

    • Komutacinių viršįtampių ribojimas – In 20 kA ir Imax 40 kA (8/20 µs) – nuo tinklo perjungimų, variklių ir transformatorių.
    • Apsaugos lygis Up < 1,8 kV – skydo aparatams ir prietaisams su 2,5 kV ar didesniu atsparumu.
    • Šiluminis atjungiklis – susidėvėjęs varistorius atsijungia nuo tinklo, sumažindamas gaisro riziką.
    • Būklės indikatorius – žalia / raudona spalva parodo, ar modulis dar saugo.
    • Trumpojo jungimo atsparumas – ISCCR 25 kA, laikinas viršįtampis UT 335 V / 5 s (tiekėjo duomenys).

    Jungimo schema – 2 × 1P – vienfazis TN-S įvadas

    2 × 1P – vienfazis TN-S įvadas – Promfactor Baltic MOP1-BC275/20 | elsprendimai.eu
    ☝ Paspauskite schemą – atsidarys padidinta versija.
    ⚠ Schema rekomendacinio pobūdžio ir gali turėti netikslumų. Prieš jungdami patikrinkite pagal gamintojo instrukciją ir žymėjimą ant prietaiso.
    Už montavimą atsako jį atliekantis kvalifikuotas elektrikas. UAB „Elektrotechnikos sprendimai“ neatsako už prijungimą ir galimas klaidas.

    Dažniausios jungimo klaidos

    ✗ Ilgi laidai iki ribotuvo ir PE Kiekvienas papildomas metras prideda apie 1 kV prie Up – apsauga nebeveikia. Bendras laidų ilgis – iki 0,5 m.
    ✗ Ribotuvas po paprastu RCD Iškrovos srovė teka per RCD – jis suveikia ar sugenda. Ribotuvas – prieš RCD arba po S tipo RCD.
    ✗ 4P (4+0) TT tinkle Pažeisto varistoriaus L–PE gedimo srovė per maža saugikliui perdegti – ant korpusų lieka įtampa. TT tinklui – tik „3+1“.
    ✗ PE į artimiausią gnybtą, ne į šyną Kelias per kitų aparatų gnybtus prideda induktyvumo ir pavojingai pakelia įtampą skyde. PE – tiesiai į pagrindinę įžeminimo šyną.
    ✗ Tik T2 pastate su žaibolaidžiu T2 ribotuvas nėra skirtas dalinei žaibo srovei (10/350 µs) ir gali sprogti. Su žaibolaidžiu įvade reikia T1+T2.

    Kuo skiriasi nuo panašių modelių?

    • Promfactor Baltic MOP4-BC275/20 – 4P | 20 kA (8/20) | Up < 1,5 kV – Kita schema – 4P – trifaziam TN-S tinklui: L1, L2, L3, N → PE. Žemesnis apsaugos lygis Up.
    • LSP FLP7-275/1S – 1P | Iimp 7 kA | Up ≤ 1,5 kV – Kitas gamintojas. Su signaliniu kontaktu. Žemesnis apsaugos lygis Up.
    • SCHELINGER A51-SPD02-1P-B+C – 1P | Iimp 8 kA | Up ≤ 1,5 kV – Kitas gamintojas. Žemesnis apsaugos lygis Up.

    Kur naudojamas?

    • Privataus namo įvadinis skydas, kai namas maitinamas oro linija
    • Pastatai su žaibolaidžiu – įvadas ar pagrindinis skydas
    • Ūkio, sandėlio ir gamybos pastatai su ilgomis linijomis
    • Šilumos punktai, siurblinės, katilinės
    • Saulės elektrinės AC pusė – skydas, kuriame prijungtas inverteris
    • Ryšio, apsaugos ir vaizdo stebėjimo sistemų skydai
    • Atskiri pastatai, maitinami kabeliu iš pagrindinio pastato
    • Skydų gamyba ir atnaujinimas pagal žaibosaugos projektą

    Parinkimas ir montavimas

    • Schemą rinkitės pagal tinklą: TN-C – 3P tarp L ir PEN, TN-S – 4P (4+0), TT – tik „3+1“ su kibirkštiniu tarpu N–PE.
    • Kai pastatas turi žaibolaidį, Iimp parenkama pagal žaibosaugos lygį (LPL): LPL III–IV dažniausiai pakanka 12,5 kA poliui, LPL I–II reikia daugiau – paskaičiuosime.
    • Modelius su 5–8 kA poliui rinkitės ten, kur žaibolaidžio nėra, o pavojus ateina oro linija.
    • Ribotuvas montuojamas įvade prieš liekamosios srovės jungiklį (arba po S tipo RCD), kad iškrovos srovė netekėtų per RCD.
    • Atsarginis saugiklis – pagal gamintojo ribą; jei įvado saugiklis didesnis, ribotuvui dėkite atskirą (pvz., 125 A gG).

    Naudojimas pagal poreikį

    Namo savininkui.
    Viena DIN modulių eilė įvade apsaugo katilą, šilumos siurblį, inverterį ir buitinę techniką nuo audrų metu ateinančių viršįtampių.
    Elektrikui.
    Aiškios schemos TN-C, TN-S ir TT tinklams, keičiami moduliai – lengva sumontuoti ir aptarnauti po audros.
    Projektuotojui.
    Deklaruotos Iimp, In, Imax ir Up vertės pagal IEC / EN 61643-11 – galima įrašyti į žaibosaugos projektą ir parinkti koordinaciją su T2 / T3.

    Praktinis panaudojimas

    Jeigu sodyba maitinama oro linija ir po kiekvienos audros sugenda katilo valdiklis ar maršrutizatorius, įvadiniame skyde prieš RCD sumontuokite T1+T2 ribotuvą su trumpais laidais į įžeminimo šyną, o prie jautrios elektronikos – T2 ar T3 pakopą.

    Pliusai

    • Gamintojas priskiria B+C (T1+T2) klasei
    • Up < 1,8 kV – tinka standartiniams skydo aparatams
    • Šiluminis atjungiklis ir būklės indikacija
    • Trumpojo jungimo atsparumas ISCCR 25 kA

    Minusai / ribojimai

    • Nepakeičia T2 / T3 apsaugos toli nuo įvado esantiems skydams ir jautriai elektronikai
    • Iimp (10/350 µs) gamintojo duomenyse nurodyta neaiškiai – su žaibolaidžiu prieš užsakant prašykite deklaracijos
    • Vienas polius – pilnai schemai reikia kelių vienetų
    • Gamintojo duomenų lapas viešai neprieinamas – parametrai pagal tiekėjo duomenis

    ⚡ Saugos ir montavimo pastabos

    • Montuokite tik atjungę įtampą; patikrinkite, kad įtampos nėra, visuose poliuose.
    • Ribotuvą junkite prieš liekamosios srovės jungiklį (RCD) arba po S tipo RCD.
    • PE laidas į pagrindinę įžeminimo šyną – ne plonesnis nei 16 mm² Cu, kuo trumpesnis ir be kilpų.
    • Atsarginio saugiklio vertė – pagal gamintojo ribą; jei įvado saugiklis didesnis, ribotuvui numatykite atskirą.
    • Prieš izoliacijos varžos matavimą ištraukite modulius arba atjunkite ribotuvą.
    • Darbus atlieka kvalifikuotas elektrikas; po audros patikrinkite indikatorius.
    ☝ Iš patirties
    • Šiam modeliui gamintojo duomenyse Iimp (10/350 µs) vertė nurodyta neaiškiai. Jei pastatas turi žaibolaidį, prieš užsakydami paprašykite, kad atsiųstume gamintojo deklaraciją, arba rinkitės ribotuvą su patvirtinta Iimp verte (pvz., LSP FLP12.5).
    • Vienfaziam TN-S įvadui reikia dviejų 1P: L–PE ir N–PE. Trifaziam TN-S – keturių. Dažnai patogiau imti iškart 4P versiją su bendra jungtimi.
    • Laidai iki ribotuvo ir nuo jo iki PE – kuo trumpesni, bendras ilgis iki 0,5 m. Kiekvienas papildomas metras prideda apie 1 kV prie Up, ir apsauga praranda prasmę.
    • PE laidą veskite tiesiai į pagrindinę įžeminimo šyną, ne per kitų prietaisų gnybtus. T1 grandinėje – ne mažiau kaip 16 mm² Cu.
    • Prieš matuodami izoliacijos varžą (500–1000 V) ištraukite modulius arba atjunkite ribotuvą – kitaip megaommetras rodys „nuotėkį“, o moduliai gali būti pažeisti.
    • Po kiekvienos audros ir bent kartą per metus patikrinkite indikatorių. Objekte laikykite atsarginį modulį – keitimas užtrunka minutę: atjunkite tik ribotuvo atsarginį saugiklį ar jungiklį, viso skydo išjungti nereikia.
    • Jei iki galinių skydų daugiau nei 10 m arba ten jautri elektronika, ten dėkite atskirą T2 ar T3 ribotuvą – vien įvado nepakanka.
    ☝ Elsprendimai.eu rekomenduoja: Prie ribotuvo reikės saugiklių ir jų laikiklių atsarginei apsaugai, potencialų išlyginimo šynos įžeminimui, o poskydžiams ir jautriai elektronikai – T2 ir T3 ribotuvų. Visą sistemą padeda suplanuoti T1+T2 parinkimo gidas.

    Greitas pasirinkimo gidas

    T1+T2 / I+II / B+C
    40 kA
    < 1,8 kV
    1P

    Tinka, kai reikia:

    • Apsaugoti įvadą be žaibolaidžio, kai namas maitinamas oro linija
    • B+C klasės ribotuvo įvadiniame skyde
    • In, Imax ir Up vertės iš tiekėjo duomenų

    Patikrinkite prieš naudojimą:

    • Tinklo sistemą: TN-C, TN-S ar TT – nuo jos priklauso schema
    • Ar yra žaibolaidis ir koks žaibosaugos lygis (LPL) – nuo to priklauso Iimp
    • Įvado saugiklio vertę ir vietą skyde trumpiems laidams

    Svarbus priminimas: T1+T2 ribotuvas įvade nepakeičia žaibolaidžio, įžeminimo ir T2 / T3 apsaugos toli esančiuose skyduose – tai tik pirmoji pakopa.

    DUK

    Ar užteks vien T1+T2 ribotuvo įvade?
    Mažam namui, kai visi skydai yra šalia įvado, dažnai užtenka. Jei yra poskydžiai toliau nei 10 m, inverteris, katilinė su elektronika ar serverinė – ten papildomai dėkite T2 ar T3.
    Ką daryti, kai indikatorius tapo raudonas?
    Modulis atliko savo darbą ir nebeapsaugo. Pakeiskite modulį tos pačios serijos įdėklu – bazės ir laidų keisti nereikia.
    Kada reikia 12,5 kA, o kada pakanka 5–8 kA?
    Jei pastatas turi žaibolaidį – 12,5 kA poliui ar daugiau pagal LPL. Be žaibolaidžio, kai namas maitinamas oro linija, dažniausiai pakanka 5–8 kA poliui; 5 kA – mažesnės rizikos objektams su trumpu įvadu.
    Kokį laidą naudoti prijungimui?
    Fazėms – tokio pat ar mažesnio skerspjūvio kaip įvadas, bet ne plonesnį nei gamintojo minimumas; PE – ne mažiau kaip 16 mm² Cu, abu kuo trumpesni.
    Ar ribotuvą reikia įžeminti atskiru įžemikliu?
    Ne, jis jungiamas į pagrindinę įžeminimo šyną, prie kurios prijungtas pastato įžemiklis ir potencialų išlyginimas.
    Kiek laiko tarnauja ribotuvas?
    Tai priklauso nuo audrų skaičiaus ir viršįtampių dydžio; modulį keiskite, kai indikatorius tampa raudonas, ir patikrinkite po kiekvienos stiprios audros.
    Nežinote, kurį pasirinkti? Žr. T1+T2 ribotuvų parinkimo gidą arba parašykite mums – parinksime pagal jūsų skydo schemą.

    Dokumentai ir šaltiniai

    Tiekėjo pateikti techniniai duomenys (gamintojo duomenų lapas viešai neprieinamas).

    Tikrinta 2026-10-17.

    Viršįtampių ribotuvas T1+T2 (B+C) | 1P | In 20 kA | Imax 40 kA | Uc 275 V | Up < 1,8 kV | Promfactor Baltic MOP1-BC275/20

    Promfactor Baltic MOP1-BC275/20 – viršįtampių ribotuvas, gamintojo priskiriamas B+C (T1+T2) klasei: In 20 kA, Imax 40 kA, Up < 1,8 kV, Uc 275 V. Iimp – pagal gamintojo deklaraciją.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
