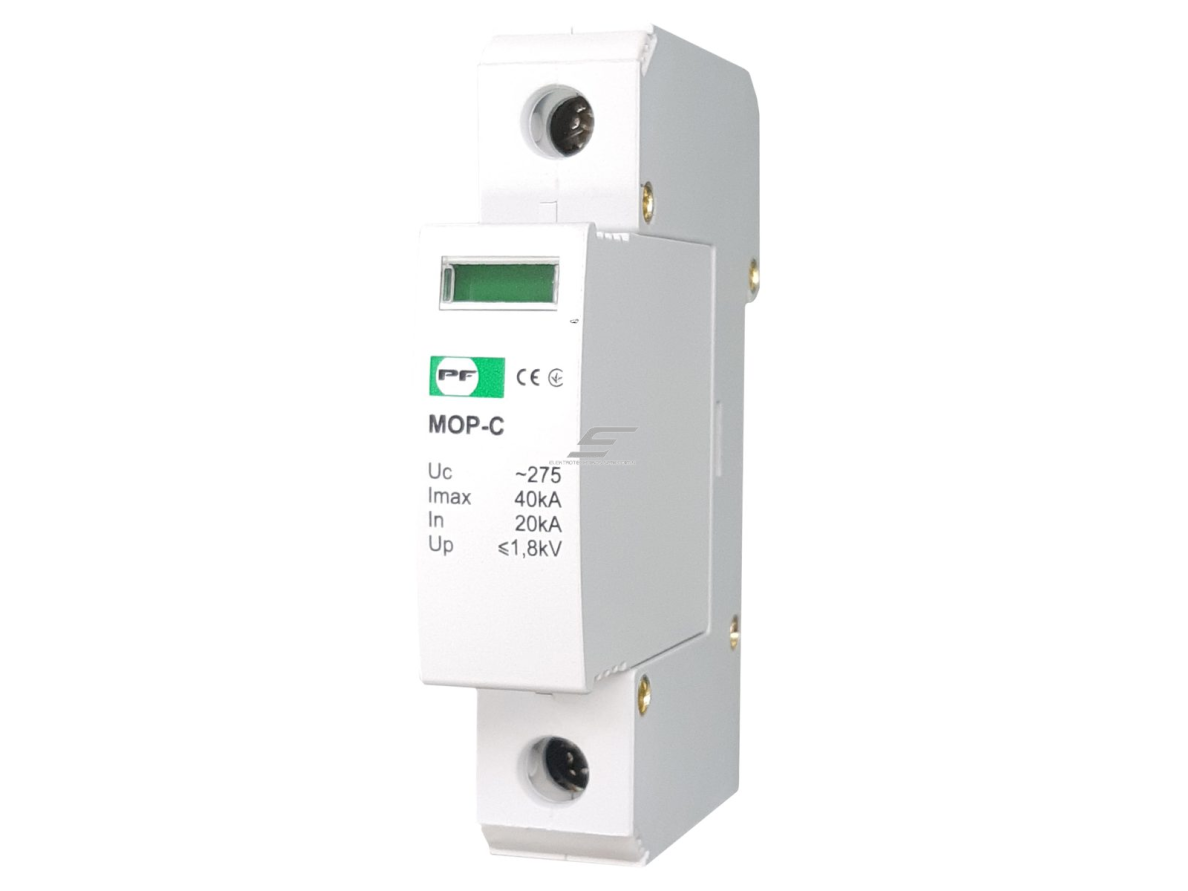

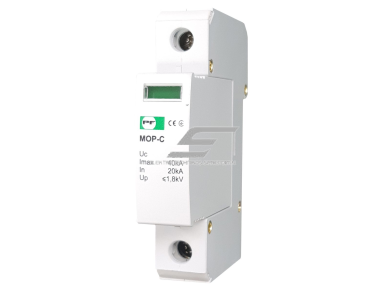

Modulinis viršįtampių ribotuvas | 1P | 20kA | 275V | II/T2/C | DIN | Promfactor Baltic | MOP1-C275/20 | 4772151002887

Techninės specifikacijos:

• Standartai: IEC/EN 61643-11
• Apsaugos klasė: II/T2/C (pagal IEC/EN/VDE)
• Ilgalaikio darbo įtampa (AC) Uc: ~275 V
• Nominali įtampa Uo: ~230 V
• Trumpalaikis viršįtampis (TOV) Ut: 335 V (5 s), išlaiko 440 V (120 min)
• Polių skaičius: 1
• Nominali iškrovos srovė In (8/20): 20 kA
• Maksimali iškrovos srovė Imax (8/20): 40 kA
• Dažnis: 50/60 Hz
• Apsaugos lygis Up prie In (8/20): <1.8 kV
• Lydinčioji srovė Ifi: nėra
• Suveikimo laikas tA: <25 ns
• Nuotekio srovė Ipe prie Uc: <0,2 mA
• Varžtų užveržimo momentas: 3,0 Nm
• Maksimali saugiklio srovė (jeigu pagrindinis >125А): 125A gG
• Išjungimo geba Isccr: 25 kA / 50 Hz
• Gnybto dydis kabeliui: iki 35 mm²
• Apsaugos laipsnis: IP20
• Montavimas: 35x7.5 mm DIN bėgelis
• Korpuso medžiaga: Termoplastikas (degimo klasė UL 94 V-0)
• Darbinė temperatūra: -40...+70°C
• Laikymo temperatūra: -25...+70°C

Funkcijos:

• Apsaugo elektros tinklą nuo viršįtampių, atsirandančių dėl žaibo išlydžių arba elektros tinklo trikdžių.
• Efektyviai sugeria ir nukreipia per didelę įtampą į įžeminimo sistemą, taip apsaugodamas prijungtą įrangą.
• Greita reakcija – <25 nanosekundžių, kas užtikrina patikimą apsaugą jautriems elektros prietaisams.
• Tinkamas montuoti į pagrindinius elektros skydus, apsaugant buitinę ir pramoninę įrangą.

Naudojimas:

• Gyvenamieji pastatai – apsaugo namų elektros instaliaciją, buitinę techniką ir elektroniką nuo viršįtampių.
• Pramoninės įmonės – apsaugo pramoninius elektros įrenginius, automatikos sistemas, gamybinius mechanizmus.
• Komerciniai pastatai – užtikrina patikimą apsaugą biuruose, prekybos centruose ir kitose verslo erdvėse.
• IT ir telekomunikacijų sektorius – naudojamas elektros skydeliuose, serverinėse ir duomenų centruose, kur svarbi nepertraukiama elektros tiekimo apsauga.

Pliusai:

• Didelė apsaugos geba – nominali iškrovos srovė 20 kA, maksimali 40 kA.
• Greita reakcija – suveikimo laikas <25 ns, apsaugo jautrią įrangą nuo staigių įtampos šuolių.
• Paprastas montavimas – lengvai tvirtinamas ant 35 mm DIN bėgelio.
• Aukštas atsparumas aplinkos poveikiui – gali veikti nuo -40°C iki +70°C.
• Platus naudojimas – tinkamas tiek buitinėms, tiek pramoninėms elektros sistemoms.

Minusai:

• IP20 apsaugos laipsnis – reikalinga montuoti uždaroje elektros skydinėje, nes nėra atsparus drėgmei ar dulkėms.
• Reikia papildomo saugiklio – jei pagrindinis saugiklis didesnis nei 125A, būtinas atskiras saugiklis.
• Tik vieno poliaus apsauga – apsaugo tik vieną fazę, todėl trijų fazių sistemose reikalingi papildomi moduliai.
