  • Modulinis viršįtampių ribotuvas | 4P | 20kA | 275V | II/T2/C | DIN | Promfactor Baltic | MOP4-C275/20 | 4772151000449

    Kodas: MOP4-C275/20
    Barkodas: 4772151000449

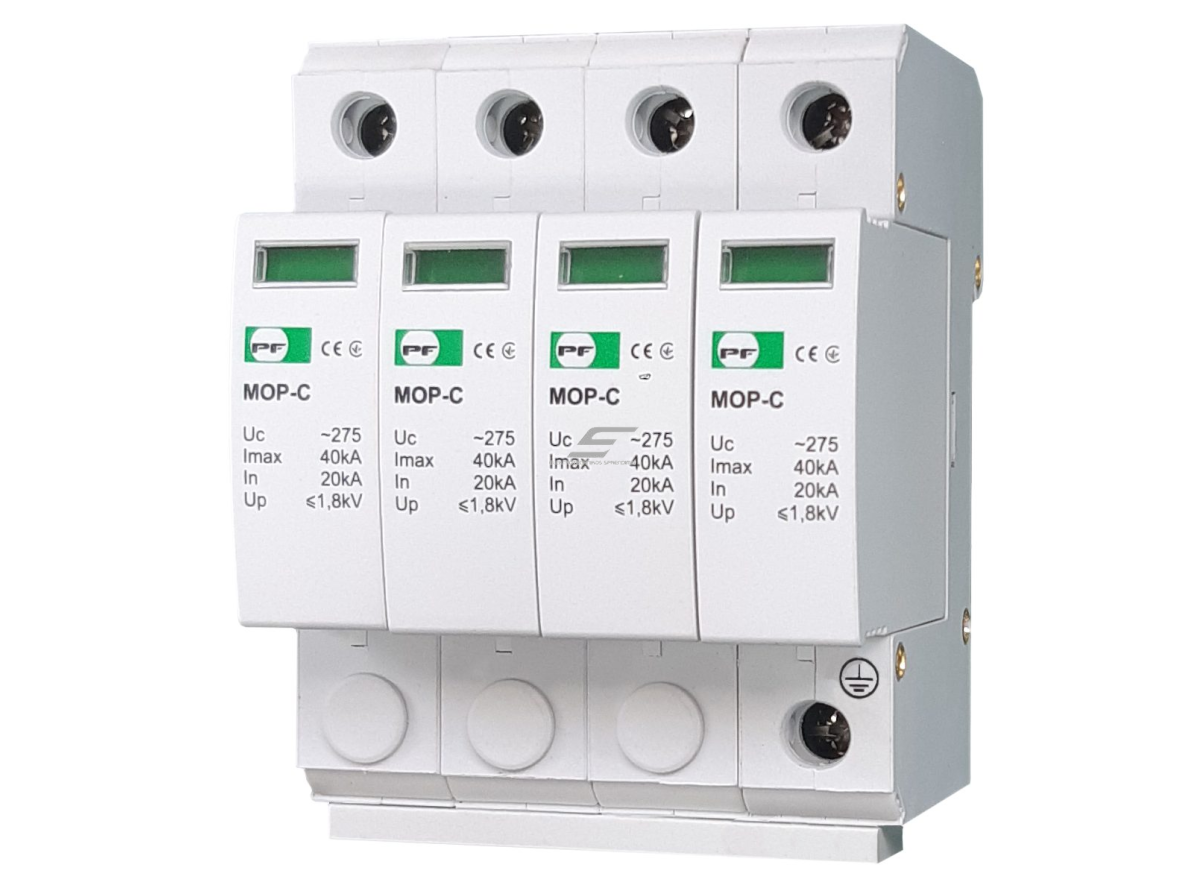

    Promfactor Baltic MOP4-C275/20 – keturių polių T2 / II klasės viršįtampių ribotuvas, skirtas elektros paskirstymo sistemoms apsaugoti nuo trumpalaikių viršįtampių. Nominali iškrovos srovė – 20 kA, maksimali – 40 kA, ilgalaikė darbinė įtampa – 275 V AC, apsaugos lygis – < 1,8 kV. Montuojamas ant DIN bėgelio, turi IP20 apsaugą ir atitinka IEC/EN 61643-11 standartą.

  • Modulinis viršįtampių ribotuvas | 4P | 20kA | 275V | II/T2/C | DIN | Promfactor Baltic | MOP4-C275/20

    Promfactor Baltic MOP4-C275/20 – keturių polių (4P) modulinis II klasės (T2/C) viršįtampių ribotuvas, skirtas elektros paskirstymo sistemoms apsaugoti nuo trumpalaikių viršįtampių, atsirandančių dėl žaibo išlydžių netiesioginio poveikio arba elektros tinklo perjungimo procesų. Ribotuvas skirtas 230 V AC nominalios įtampos sistemoms, jo didžiausia ilgalaikė darbinė įtampa (Uc) yra 275 V AC. Nominali iškrovos srovė (In) – 20 kA, maksimali iškrovos srovė (Imax) – 40 kA, esant 8/20 µs srovės impulsui. Apsaugos nuo viršįtampių lygis (Up) – mažesnis nei 1,8 kV, o nurodytas suveikimo laikas – mažesnis nei 25 ns. Įrenginys atitinka IEC/EN 61643-11 standartą, montuojamas ant 35 × 7,5 mm DIN bėgelio ir turi IP20 apsaugos klasės termoplastikinį UL 94 V-0 korpusą.

    Pagrindinė mintis:
    Elektros tinkluose atsirandantys trumpalaikiai viršįtampiai gali pažeisti prijungtus elektrotechninius ir elektroninius įrenginius. Promfactor Baltic MOP4-C275/20 ribotuvas skirtas tokių viršįtampių poveikiui sumažinti, nukreipiant impulsinę srovę per apsaugos grandinę ir apribojant įtampos pakilimą saugomoje sistemoje. Keturių polių konstrukcija, II klasės apsauga, 20 kA nominali ir 40 kA maksimali iškrovos srovė leidžia įrenginį naudoti atitinkamai suprojektuotose elektros paskirstymo sistemose. Apsaugos veiksmingumas priklauso nuo tinkamo ribotuvo parinkimo, prijungimo, įžeminimo bei kitų apsaugos įtaisų koordinavimo.
    Apsaugos klasė
    II / T2 / C
    Iškrovos srovė
    In 20 kA | Imax 40 kA
    Darbinė įtampa
    Uc 275 V AC
    Apsaugos lygis
    Up < 1,8 kV

    Veikimo principas

    Viršįtampių ribotuvas (SPD – Surge Protective Device) yra apsauginis elektros įrenginys, skirtas riboti trumpalaikius viršįtampius elektros grandinėse. Įprasto tinklo veikimo metu jis neturi reikšmingai veikti prijungtų elektros prietaisų maitinimo. Atsiradus viršįtampio impulsui, ribotuvas sumažina įtampos pakilimą ir sudaro kelią impulsinei srovei nukreipti per apsaugos grandinę.

    II klasės (T2/C) apsauga skirta elektros instaliacijai nuo trumpalaikių viršįtampių apsaugoti. Tokie viršįtampiai gali atsirasti dėl elektros tinklo perjungimo procesų arba netiesioginio žaibo poveikio. T2 ribotuvas nėra automatiškai lygiavertis T1 klasės ribotuvui, skirtam daliai tiesioginės žaibo srovės išlydžio apkrovų.

    Nominali iškrovos srovė In = 20 kA apibūdina standartizuotą 8/20 µs impulsinės srovės vertę, pagal kurią vertinamos ribotuvo iškrovos charakteristikos. Maksimali iškrovos srovė Imax = 40 kA nusako didžiausią deklaruojamą tos pačios bangos formos impulsinę iškrovos srovę. Šių parametrų negalima laikyti įprasta nuolatine apkrovos srove.

    Uc = 275 V AC yra didžiausia ilgalaikė darbinė įtampa, kurią ribotuvas skirtas atlaikyti savo gnybtuose įprasto veikimo sąlygomis. Nominali elektros sistemos įtampa (Uo) – 230 V AC. Tinkamas Uc pasirinkimas priklauso nuo elektros tinklo sistemos ir naudojamos prijungimo schemos.

    Apsaugos lygis Up < 1,8 kV apibūdina ribotuvo įtampos ribojimo charakteristiką esant nominaliai iškrovos srovei. Tai nėra absoliuti garantija, kad kiekvieno viršįtampio atveju prie saugomo įrenginio gnybtų įtampa išliks mažesnė už šią reikšmę. Faktiniam apsaugos lygiui įtakos turi prijungimo laidų ilgis, jų išdėstymas, įžeminimas ir visa elektros instaliacijos konstrukcija.

    Ribotuvo nurodytas suveikimo laikas yra mažesnis nei 25 ns. Šis parametras apibūdina greitą ribotuvo reakciją į trumpalaikį viršįtampį, tačiau bendras apsaugos veiksmingumas priklauso ir nuo įrenginio elektrinių charakteristikų bei montavimo sąlygų.

    Įrenginio keturių polių konstrukcija (4P) skirta atitinkamoms daugiapolėms viršįtampių apsaugos schemoms. Trifazėse sistemose konkreti fazinių ir neutralaus laidininko apsaugos topologija turi būti parenkama pagal tinklo įžeminimo tipą ir originalią ribotuvo prijungimo schemą.

    Ribotuvas montuojamas ant standartinio 35 × 7,5 mm DIN bėgelio elektros paskirstymo skyde. Tinkamam veikimui būtina užtikrinti teisingą prijungimą, apsauginių laidininkų išdėstymą ir, kai reikalaujama, tinkamą papildomą apsaugą nuo viršsrovių.

    Kuo naudingas šis viršįtampių ribotuvas?
    MOP4-C275/20 padeda sumažinti trumpalaikių viršįtampių poveikį elektros paskirstymo tinklui ir prie jo prijungtai įrangai. 20 kA nominali bei 40 kA maksimali iškrovos srovė, mažesnis nei 1,8 kV apsaugos lygis ir greita reakcija leidžia įrenginį naudoti II klasės viršįtampių apsaugos sistemoje. Kompaktiška modulinė konstrukcija ir montavimas ant DIN bėgelio palengvina įrenginio integravimą į elektros paskirstymo skydą.

    Techninės specifikacijos

    Gamintojas / prekės ženklas Promfactor Baltic
    Modelis MOP4-C275/20
    EAN kodas 4772151000449
    Prekės tipas Modulinis viršįtampių ribotuvas (SPD)
    Apsaugos klasė II / T2 / C
    Standartas IEC/EN 61643-11
    Polių skaičius 4P (4 poliai)
    Nominali įtampa (Uo) 230 V AC
    Didžiausia ilgalaikė darbinė įtampa (Uc) 275 V AC
    Nominalus dažnis 50/60 Hz
    Nominali iškrovos srovė (In) 20 kA (8/20 µs)
    Maksimali iškrovos srovė (Imax) 40 kA (8/20 µs)
    Apsaugos lygis (Up) < 1,8 kV (prie In)
    Suveikimo laikas (tA) < 25 ns
    Nuotėkio srovė prie Uc < 0,2 mA
    Laikinasis viršįtampis (TOV), 5 s 335 V / 5 s (deklaruojamas atsparumas)
    Laikinasis viršįtampis (TOV), 120 min. 440 V / 120 min. (deklaruojamas atsparumas)
    Trumpųjų jungimų srovės atsparumo rodiklis (Isccr) 25 kA / 50 Hz
    Papildoma apsauga, kai pagrindinis apsaugos aparatas > 125 A 125 A gG saugiklis
    Leidžiamas laidininko skerspjūvis Iki 35 mm²
    Gnybtų varžtų užveržimo momentas 3,0 Nm
    Montavimo būdas Ant DIN bėgelio
    DIN bėgelio matmenys 35 × 7,5 mm
    Apsaugos nuo aplinkos poveikio laipsnis IP20
    Korpuso medžiaga Termoplastikas
    Korpuso degumo klasė UL 94 V-0
    Darbinė temperatūra −40 °C iki +70 °C
    Sandėliavimo temperatūra −25 °C iki +70 °C
    Paskirtis Elektros paskirstymo sistemų apsauga nuo trumpalaikių viršįtampių
    Naudojimo sritys Gyvenamieji, komerciniai ir pramoniniai elektros paskirstymo skydai

    Pagrindinės funkcijos

    • II klasės / T2 apsauga – skirta riboti trumpalaikius viršįtampius elektros paskirstymo sistemose.
    • Keturių polių konstrukcija – naudojama pagal atitinkamą elektros tinklo prijungimo schemą.
    • Nominali iškrovos srovė 20 kA – In parametras esant 8/20 µs impulsui.
    • Maksimali iškrovos srovė 40 kA – Imax parametras esant 8/20 µs impulsui.
    • 275 V AC ilgalaikė darbinė įtampa – didžiausia Uc vertė.
    • Mažesnis nei 1,8 kV apsaugos lygis – Up charakteristika prie nominalios iškrovos srovės.
    • Greita reakcija – nurodytas suveikimo laikas < 25 ns.
    • TOV atsparumo charakteristikos – nurodytos 335 V / 5 s ir 440 V / 120 min. reikšmės.
    • Iki 35 mm² laidininko prijungimas – pagal gnybtų konstrukcijos ribas.
    • 35 × 7,5 mm DIN montavimas – skirtas standartinėms modulinėms elektros skydų konstrukcijoms.
    • IP20 korpusas – montuojamas tinkamame elektros paskirstymo skyde.
    • UL 94 V-0 termoplastikas – korpuso medžiagos degumo klasifikacija.
    • Platus darbinės temperatūros diapazonas – nuo −40 °C iki +70 °C.
    • IEC/EN 61643-11 – viršįtampių ribotuvams taikomas gaminio standartas.

    Kur naudojamas?

    • Gyvenamųjų namų elektros paskirstymo skyduose
    • Daugiabučių pastatų elektros paskirstymo sistemose
    • Biurų ir administracinių pastatų elektros skydeliuose
    • Prekybos ir komercinių patalpų elektros instaliacijoje
    • Viešbučių ir kitų paslaugų paskirties pastatų elektros sistemose
    • Gamyklų ir pramoninių įrenginių elektros paskirstymo skyduose
    • Sandėlių ir logistikos pastatų elektros instaliacijoje
    • Automatikos ir valdymo skydų maitinimo grandinių apsaugai
    • Serverinių bei IT infrastruktūros elektros maitinimo paskirstymo sistemose
    • Telekomunikacijų mazgų elektros maitinimo skydeliuose
    • Kitose tinkamai suprojektuotose II klasės viršįtampių apsaugos sistemose

    Naudojimas pagal poreikį

    Elektros skydų gamintojui (OEM).
    Modulinis 4P viršįtampių ribotuvas, skirtas integruoti į elektros paskirstymo skydų apsaugos sistemą. DIN montavimas, 275 V AC Uc ir In 20 kA leidžia numatyti įrenginį tinkamai suprojektuotame skydelyje.
    Projektuotojui / elektros inžinieriui.
    II/T2/C klasė, In 20 kA, Imax 40 kA, Up < 1,8 kV ir Isccr 25 kA suteikia techninius parametrus ribotuvo parinkimui, įvertinus tinklo sistemą, viršįtampių apsaugos koordinavimą ir trumpojo jungimo sąlygas.
    Montuotojui / elektrikui.
    Įrenginys montuojamas ant 35 × 7,5 mm DIN bėgelio. Prijungiant svarbu laikytis originalios schemos, naudoti tinkamus laidininkus, laikytis 3,0 Nm užveržimo momento ir įvertinti papildomos apsaugos saugikliu poreikį.

    Praktinis panaudojimas

    Pavyzdžiui, projektuojamas trifazės elektros paskirstymo sistemos skydas, kuriame reikalinga II klasės apsauga nuo trumpalaikių viršįtampių. Įvertinus tinklo įžeminimo sistemą, fazinių ir neutralaus laidininko prijungimo schemą, viršįtampių apsaugos koordinavimą ir numatomą trumpojo jungimo srovę, parenkamas tinkamas 4P viršįtampių ribotuvas. MOP4-C275/20 sumontuojamas ant 35 × 7,5 mm DIN bėgelio ir prijungiamas pagal gaminio elektrinę schemą. Prijungimo laidai išdėstomi kuo trumpiau ir tinkamai, gnybtai priveržiami 3,0 Nm momentu, o papildomi apsaugos aparatai parenkami pagal gaminio reikalavimus. Tokiu būdu ribotuvas tampa elektros instaliacijos viršįtampių apsaugos sistemos dalimi.

    Pliusai / privalumai

    • II / T2 / C apsaugos klasė
    • Keturių polių konstrukcija
    • Nominali iškrovos srovė In – 20 kA
    • Maksimali iškrovos srovė Imax – 40 kA
    • Uc 275 V AC
    • Up mažesnis nei 1,8 kV
    • Suveikimo laikas mažesnis nei 25 ns
    • Isccr 25 kA rodiklis
    • Montavimas ant DIN bėgelio
    • Iki 35 mm² laidininko prijungimo galimybė
    • Darbinė temperatūra −40…+70 °C
    • UL 94 V-0 termoplastiko korpusas
    • Atitiktis IEC/EN 61643-11 standartui

    Minusai / ribojimai

    • T2 ribotuvas nepakeičia T1 apsaugos ten, kur ji privaloma
    • IP20 korpusas netinka tiesioginiam vandens poveikiui
    • Reikalinga tinkama elektros skydo konstrukcija
    • Prijungimas priklauso nuo tinklo įžeminimo sistemos
    • Prijungimo laidų ilgis ir išdėstymas turi įtakos apsaugai
    • Gali būti reikalingas papildomas gG saugiklis
    • Leidžiamas laidininko skerspjūvis – iki 35 mm²
    • Negali pakeisti automatinių jungiklių ar saugiklių apsaugos nuo perkrovos ir trumpojo jungimo
    • Nėra skirtas ilgalaikiams elektros tinklo įtampos nukrypimams reguliuoti
    • Negarantuoja absoliučios apsaugos nuo visų viršįtampių

    Saugos ir montavimo pastabos

    • ⚡ Prieš montuodami arba prijungdami ribotuvą atjunkite elektros maitinimą ir patikrinkite, ar nėra įtampos.
    • Viršįtampių ribotuvą turi montuoti kvalifikuotas elektros specialistas.
    • Prijungimą atlikite pagal originalią gaminio elektrinę schemą ir elektros tinklo įžeminimo sistemą.
    • Prieš montuojant patikrinkite, ar 275 V AC Uc tinkama konkrečiai tinklo sistemai.
    • Įvertinkite, ar reikalingas T1, T2 arba koordinuotas kelių pakopų viršįtampių apsaugos sprendimas.
    • Nepriskirkite ribotuvui T1 klasės funkcijos, jei tokia klasė nenurodyta.
    • Ribotuvą montuokite ant tinkamai pritvirtinto 35 × 7,5 mm DIN bėgelio.
    • Elektros skydo konstrukcija turi atitikti numatytas aplinkos ir elektrines sąlygas.
    • Laidininkų skerspjūvį parinkite pagal elektros instaliacijos projektą ir gaminio prijungimo reikalavimus, neviršydami 35 mm² ribos.
    • Gnybtų varžtų užveržimo momentas – 3,0 Nm.
    • Prijungimo laidus įrenkite kuo trumpesnius ir be nereikalingų kilpų, kad sumažėtų papildomas įtampos kritimas impulsinės srovės metu.
    • Laikykitės tinkamo apsauginių laidininkų ir įžeminimo sistemos prijungimo.
    • Jeigu pagrindinio apsaugos aparato nominalioji srovė viršija 125 A, gaminiui nurodytas papildomas 125 A gG saugiklis.
    • Galutinį apsaugos nuo viršsrovių koordinavimą patikrinkite pagal gaminio instrukciją ir projektinę schemą.
    • Įvertinkite numatomą trumpojo jungimo srovę ir 25 kA Isccr parametrą.
    • IP20 ribotuvą montuokite tinkamame apsauginiame elektros skyde, apsaugotame nuo vandens ir netinkamo aplinkos poveikio.
    • Darbinė aplinkos temperatūra turi neviršyti −40 °C iki +70 °C intervalo.
    • Viršįtampių ribotuvas nepakeičia kitų elektros instaliacijos apsaugos priemonių.
    • Po stiprių viršįtampių įvykių arba periodinės techninės priežiūros metu tikrinkite įrenginio būklę pagal gaminio instrukciją.
    • Visada vadovaukitės originalia prijungimo schema, galiojančiais elektros įrenginių įrengimo reikalavimais ir projektine dokumentacija.

    Suderinamumas ir apsaugos parinkimas

    Parenkant MOP4-C275/20 ribotuvą būtina įvertinti visos elektros instaliacijos charakteristikas. Tinkamam veikimui svarbūs ne tik In ir Imax parametrai, bet ir tinklo įžeminimo sistema, apsaugos lygis, trumpojo jungimo sąlygos bei prijungimo konstrukcija.

    Parametras Ką reikia patikrinti?
    Tinklo sistema Ar ribotuvo 4P prijungimo topologija tinka konkrečiai TN, TT ar kitai tinklo sistemai.
    Apsaugos klasė Ar instaliacijai pakanka T2 apsaugos, ar papildomai reikalinga T1 ir (arba) T3 pakopa.
    Uc – darbinė įtampa Ar 275 V AC ribotuvo ilgalaikė darbinė įtampa tinkama pasirinktai prijungimo schemai.
    In ir Imax Ar 20 kA nominali ir 40 kA maksimali iškrovos srovė atitinka projektinę apsaugos koncepciją.
    Up – apsaugos lygis Ar ribotuvo apsaugos charakteristika ir faktinės instaliacijos sąlygos atitinka saugomos įrangos atsparumą viršįtampiams.
    Trumpojo jungimo srovė Ar 25 kA Isccr rodiklis ir apsaugos aparatai suderinami su konkretaus skydo trumpojo jungimo parametrais.
    Prijungimas Laidininkų skerspjūvį, jungčių ilgį, maršrutą, gnybtų užveržimą ir įžeminimą.
    Papildomas saugiklis Ar pagal pagrindinio apsaugos aparato nominalą ir gaminio reikalavimus reikalingas 125 A gG saugiklis.

    Greitas pasirinkimo gidas

    4P | T2 / II / C
    In 20 kA
    Imax 40 kA
    Uc 275 V AC
    Tinka, kai reikia:
    • keturių polių T2 viršįtampių ribotuvo;
    • II klasės elektros instaliacijos apsaugos;
    • 20 kA nominalios iškrovos srovės;
    • 40 kA maksimalios iškrovos srovės;
    • 275 V AC ilgalaikės darbinės įtampos;
    • modulinio montavimo ant DIN bėgelio;
    • viršįtampių apsaugos paskirstymo skydui.
    Patikrinkite prieš pasirinkimą:
    • ar tinklo įžeminimo sistema suderinama su ribotuvo prijungimo schema;
    • ar reikalinga T1, T2 arba koordinuota apsauga;
    • ar 275 V AC Uc atitinka tinklo sąlygas;
    • ar Up < 1,8 kV apsaugos lygis tinkamas saugomai įrangai;
    • ar trumpojo jungimo parametrai suderinami su Isccr 25 kA;
    • ar būtinas papildomas 125 A gG saugiklis;
    • ar skyde numatytas tinkamas DIN bėgelis ir laidininkų prijungimas.
    Svarbus priminimas: In 20 kA ir Imax 40 kA yra impulsinės iškrovos srovės, o ne leistinos nuolatinės apkrovos dydžiai. T2 viršįtampių ribotuvas nepakeičia visos žaibosaugos sistemos ar kitų elektros apsaugos aparatų. Tinkamai apsaugai būtinas suderintas projektinis sprendimas.

    DUK

    Kam skirtas MOP4-C275/20 viršįtampių ribotuvas?
    Įrenginys skirtas sumažinti trumpalaikių viršįtampių poveikį elektros paskirstymo sistemoms ir prie jų prijungtai įrangai. Jis naudojamas kaip tinkamai suprojektuotos viršįtampių apsaugos sistemos dalis.
    Ką reiškia II / T2 / C klasė?
    Tai II klasės, arba T2 tipo, viršįtampių ribotuvas. Jis skirtas trumpalaikiams viršįtampiams, atsirandantiems dėl elektros tinklo perjungimų ar netiesioginio žaibo poveikio, riboti.
    Ką reiškia 4P?
    4P žymi keturių polių konstrukciją. Konkreti fazinių, neutralaus ir apsauginio laidininko prijungimo schema priklauso nuo elektros tinklo sistemos bei gaminio konstrukcijos.
    Ar šis ribotuvas skirtas 230 V, ar 275 V elektros tinklui?
    Nominali įtampa Uo yra 230 V AC, o 275 V AC yra didžiausia ilgalaikė darbinė įtampa Uc. Tai skirtingi parametrai, todėl 275 V negalima laikyti nominalia tinklo įtampa.
    Kuo skiriasi In 20 kA ir Imax 40 kA?
    In 20 kA yra nominali iškrovos srovė, o Imax 40 kA – maksimali deklaruojama iškrovos srovė. Abi reikšmės nustatytos 8/20 µs srovės impulsui ir nereiškia nuolatinės darbinės srovės.
    Ką reiškia apsaugos lygis Up < 1,8 kV?
    Tai ribotuvo deklaruojamas įtampos apsaugos lygis prie nominalios iškrovos srovės. Faktinė įtampa prie saugomo įrenginio priklauso ir nuo instaliacijos konstrukcijos, jungiamųjų laidų bei apsaugos koordinavimo.
    Koks yra ribotuvo suveikimo laikas?
    Deklaruojamas suveikimo laikas – mažesnis nei 25 ns.
    Kas yra TOV parametras?
    TOV (Temporary Overvoltage) apibūdina laikinąjį viršįtampį. Šiam modeliui nurodytos 335 V / 5 s ir 440 V / 120 min. atsparumo charakteristikos. Tai nėra įprastai leidžiamos ilgalaikės darbinės įtampos.
    Ar ribotuvas apsaugo nuo tiesioginio žaibo išlydžio?
    Tai T2 klasės ribotuvas, skirtas riboti trumpalaikiams viršįtampiams. Jeigu elektros instaliacijai būtina tiesioginės žaibo srovės poveikiui skirta apsauga, reikia įvertinti T1 klasės įrenginio arba koordinuotos T1+T2 sistemos poreikį.
    Ar galima naudoti trifazėje elektros sistemoje?
    Keturių polių konstrukcija gali būti naudojama atitinkamose trifazių tinklų apsaugos schemose. Prijungimo tinkamumas turi būti patikrintas pagal konkrečią TN, TT ar kitą tinklo sistemą ir originalią gaminio schemą.
    Ar galima naudoti vienfazėje sistemoje?
    Galimybė naudoti šį keturių polių ribotuvą vienfazėje sistemoje turi būti vertinama pagal konkrečią gaminio prijungimo schemą. Vien 4P žymėjimas nepatvirtina bet kokios vienfazės prijungimo konfigūracijos.
    Kada reikalingas papildomas 125 A gG saugiklis?
    Nurodyta, kad kai pagrindinio apsaugos aparato nominalioji srovė viršija 125 A, reikalingas 125 A gG saugiklis. Galutinė apsaugos schema turi atitikti gaminio instrukciją ir elektros instaliacijos projektą.
    Ką reiškia Isccr 25 kA?
    Isccr yra viršįtampių ribotuvo trumpojo jungimo srovės atsparumo rodiklis, kuris svarbus vertinant įrenginio tinkamumą konkrečioms tinklo trumpojo jungimo sąlygoms ir apsaugos aparatų koordinavimui.
    Kokio skerspjūvio laidininkus galima prijungti?
    Gnybtų leidžiamas laidininko skerspjūvis – iki 35 mm². Konkretus skerspjūvis parenkamas pagal elektros projektą ir prijungimo reikalavimus.
    Koks yra gnybtų užveržimo momentas?
    Nurodytas varžtų užveržimo momentas – 3,0 Nm.
    Kaip montuojamas viršįtampių ribotuvas?
    Įrenginys montuojamas ant 35 × 7,5 mm DIN bėgelio elektros paskirstymo skyde. Elektrinis prijungimas atliekamas pagal gaminio schemą.
    Ar įrenginys atsparus vandeniui?
    Ne. IP20 apsaugos klasė neužtikrina apsaugos nuo vandens, todėl ribotuvą būtina montuoti tinkamame elektros skyde.
    Ką reiškia UL 94 V-0?
    UL 94 V-0 yra termoplastiko degumo klasifikacija, apibūdinanti medžiagos elgseną nustatytomis liepsnos poveikio bandymo sąlygomis. Ji nereiškia, kad medžiaga absoliučiai nedegi.
    Kokiame temperatūros diapazone veikia ribotuvas?
    Darbinė temperatūra – nuo −40 °C iki +70 °C. Sandėliavimo temperatūra – nuo −25 °C iki +70 °C.
    Ar ribotuvas pakeičia automatinį jungiklį?
    Ne. Viršįtampių ribotuvas skirtas apsaugai nuo trumpalaikių viršįtampių, o automatiniai jungikliai ir saugikliai atlieka apsaugos nuo viršsrovių funkcijas.

    Promfactor Baltic MOP4-C275/20 | 4P viršįtampių ribotuvas | T2 | 20/40 kA | 275 V AC

    Keturių polių II klasės (T2/C) modulinis viršįtampių ribotuvas, skirtas elektros paskirstymo sistemoms apsaugoti nuo trumpalaikių viršįtampių. Nominali iškrovos srovė In – 20 kA, maksimali Imax – 40 kA (8/20 µs), ilgalaikė darbinė įtampa Uc – 275 V AC, apsaugos lygis Up – mažesnis nei 1,8 kV. Suveikimo laikas < 25 ns, Isccr – 25 kA, darbinė temperatūra −40…+70 °C. Montuojamas ant 35 × 7,5 mm DIN bėgelio, turi IP20 apsaugos klasės UL 94 V-0 termoplastikinį korpusą. Atitinka IEC/EN 61643-11 standartą. Skirtas gyvenamųjų, komercinių ir pramoninių objektų tinkamai suprojektuotoms viršįtampių apsaugos sistemoms.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
