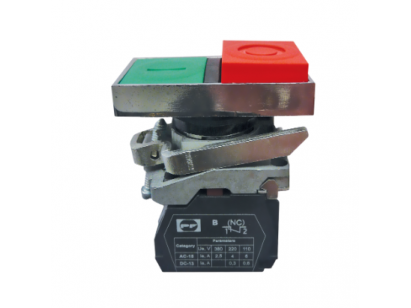

  • Mygtukas | Start-Stop | 22mm | 24V | 1NO+1NC | raudona-žalia | su LED pašvietimu | IP40 | Promfactor Baltic | FP PrecI24 LG | 4779040158809

    Kodas: FP PrecI24 LG
    Barkodas: 4779040158809

    Dvigubas mygtukas START–STOP Ø 22 mm, 1NO+1NC, raudona (STOP) ir žalia (START), LED 24 V, IP40, Promfactor Baltic FP PrecI24 LG. Valdymo grandinėms: AC-15 6 A / DC-13 0,6 A, Ui 660 V.

  • Dvigubas mygtukas START–STOP | 22 mm | 1NO+1NC | raudona / žalia | LED 24 V | IP40 | be fiksacijos | Promfactor Baltic | FP PrecI24 LG

    FP PrecI24 LG – Promfactor Baltic FP serijos dvigubas START–STOP mygtukinis jungiklis su 1NO+1NC kontaktais ir 24 V LED pašvietimu. Montuojamas į Ø 22 mm skylę skydo durelėse, pulte ar mygtukų dėžutėje, priekinės dalies apsaugos laipsnis IP40.

    Pagrindinė mintis:
    Raudona STOP ir žalia START dalys yra viename korpuse, todėl operatorius mato abi funkcijas vienoje vietoje. NO kontaktas paleidžia, NC kontaktas sustabdo – visas variklio valdymas viena 22 mm skyle.
    Kontaktas
    1NO+1NC
    Mygtuko tipas
    dvigubas, be fiksacijos
    Montavimas
    Ø 22 mm skylė
    Pašvietimas
    LED 24 V
    Apsaugos laipsnis
    IP40 iš priekio
    Spalva
    raudona (STOP) ir žalia (START)

    Veikimo principas

    Mygtukas įstatomas į Ø 22 mm skylę ir iš galinės pusės užveržiamas veržle. Kontaktų blokas prijungiamas varžtiniais gnybtais, užveržimo momentas 0,8 Nm.

    Paspaudus žalią START, NO kontaktas trumpam uždaro kontaktoriaus ritės grandinę, o kontaktoriaus papildomas kontaktas 13–14 ją išlaiko (savilaika). Paspaudus raudoną STOP, NC kontaktas grandinę nutraukia ir kontaktorius atsileidžia. LED, prijungtas lygiagrečiai ritei, rodo, kad variklis veikia.

    LED pašvietimas maitinamas 24 V įtampa, todėl valdymo grandinė turi būti tokios pat įtampos. Kitokia įtampa LED sudegins arba jis nešvies.

    Kuo naudingas FP PrecI24 LG? Vietoje dviejų mygtukų ir indikatoriaus – vienas gaminys vienoje 22 mm skylėje. Tai ypač patogu mažoms durelėms.

    Techninės specifikacijos

    Prekės tipas Dvigubas mygtukas START–STOP, be fiksacijos
    Gamintojas / kodas Promfactor Baltic / FP PrecI24 LG
    EAN 4779040158809
    Serija FP (22 mm valdymo mygtukai)
    Spalva raudona (STOP) ir žalia (START)
    Kontaktas 1NO+1NC
    Pašvietimas LED 24 V
    Standartas IEC/EN 60947-5
    Naudojimo kategorija AC-15 / DC-13
    Vardinė įtampa Ue iki 380 V AC / 220 V DC
    Vardinė srovė 6 A (AC) / 0,6 A (DC)
    Izoliacijos įtampa Ui 660 V
    Dažnis 50/60 Hz
    Mechaninis patvarumas 1 000 000 ciklų
    Apsaugos laipsnis IP40 iš valdymo pusės
    Montavimo skylė Ø 22 mm
    Varžtų užveržimo momentas 0,8 Nm
    Darbo temperatūra -25…+45 °C
    Sandėliavimo temperatūra -25…+55 °C
    Garantija 24 mėn. nuo naudojimo pradžios (ne ilgiau kaip 30 mėn. nuo pardavimo)

    Pagrindinės funkcijos

    • 1NO+1NC kontaktas – START uždaro, STOP nutraukia grandinę
    • Grįžtamasis veikimas – atleidus grįžta į pradinę padėtį
    • LED indikacija – rodo būseną, 24 V
    • Ø 22 mm montavimas – tinka standartinėms skydų skylėms ir mygtukų dėžutėms
    • Varžtiniai gnybtai – patikimas laidų prijungimas, 0,8 Nm

    Kur naudojamas?

    • Siurblių, ventiliatorių ir kompresorių valdymo skydai
    • Variklių START–STOP valdymas su kontaktoriumi
    • Automatikos skydų ir PLC įėjimų komandos
    • Mygtukų dėžutės prie įrenginių ir valdymo pultai

    Naudojimas pagal poreikį

    Elektrikui montuotojui. Standartinė 22 mm skylė, varžtiniai gnybtai ir aiškus kontaktų žymėjimas leidžia greitai sumontuoti ir pakeisti seną mygtuką.
    Automatikos skydų gamintojui. Vienos serijos mygtukai, lemputės ir START–STOP leidžia surinkti vientisos išvaizdos skydą.
    Įrenginių priežiūrai. Dažnai keičiamas komponentas, kurį verta turėti atsargoje pagal spalvą ir kontaktą.

    Praktinis panaudojimas

    Mažame siurblio skydelyje viena 22 mm skylė talpina START ir STOP, o LED (24 V) rodo, kad siurblys veikia. Įrenginys jungiamas per kontaktorių su šilumine rele.
    Pliusai
    • START, STOP ir LED vienoje skylėje
    • Taupo vietą durelėse
    • Standartinė Ø 22 mm skylė
    • Ui 660 V, AC-15 / DC-13
    Minusai
    • IP40 – netinka lauke ir plovimo zonose be papildomo gaubto
    • LED įtampa turi tiksliai sutapti su valdymo įtampa
    • Neskirtas variklio srovei jungti tiesiogiai

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas, prieš darbus atjungus įtampą ir patikrinus, kad jos nėra.
    • Valdymo grandinę apsaugokite atskiru automatiniu jungikliu ar saugikliu pagal laido skerspjūvį.
    • STOP funkcijai naudokite NC kontaktą, START – grįžtamąjį NO su kontaktoriaus savilaika.
    • Metalinės durelės su įrenginiais turi būti sujungtos su PE.
    Greitas pasirinkimo gidas
    Ø 22 mm1NO+1NCraudona (STOP) ir žalia (START)LED 24 VIP40be fiksacijosAC-15 / DC-13

    DUK

    ⚡ Ar FP PrecI24 LG turi pašvietimą?
    Taip, LED pašvietimas 24 V. Jis jungiamas prie tos pačios įtampos valdymo grandinės.
    ⚡ Koks kontaktas?
    Du kontaktai: START – 1NO, STOP – 1NC.
    ⚡ Kokio dydžio skylės reikia?
    Standartinės Ø 22 mm skylės skydo durelėse, pulte ar mygtukų dėžutėje.
    ⚡ Ar mygtukas fiksuojasi?
    Ne, mygtukas yra grįžtamasis – atleidus grįžta į pradinę padėtį.
    ⚡ Kokią srovę galima jungti?
    Pagal gamintojo duomenis vardinė srovė 6 A (AC-15) ir 0,6 A (DC-13). Mygtukas skirtas valdymo grandinėms, variklis jungiamas per kontaktorių.

    Dvigubas mygtukas START–STOP | 22 mm | 1NO+1NC | raudona / žalia | LED 24 V | IP40 | be fiksacijos | Promfactor Baltic | FP PrecI24 LG

    FP PrecI24 LG – patikimas Promfactor Baltic FP serijos 1NO+1NC mygtukas Ø 22 mm skylei su 24 V LED. Tinka skydams, pultams ir mygtukų dėžutėms sausose patalpose. Reikia pagalbos parenkant mygtukus visam skydui? Atsiųskite schemą – parinksime ir pateiksime pasiūlymą.

    Publikuota: 2026-11-05 · Duomenys sutikrinti su gamintojo duomenų lapu: 2026-11-05

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
