    Modulinis trifazis multifunkcinis elektros energijos skaitiklis | per srovės transformatorius …/5 A (…/1 A) | 3×230/400 V | RS485 Modbus | Importas / eksportas | DIN | Selec MFM384-R-C-CE

    Kodas: MFM384-R-C-CE
    Pasiteirauti apie prekę
    Kaina 117.04 € su PVM
    ( 96.73 € be PVM )

    Multifunkcinis trifazis matuoklis DIN bėgeliui, jungiamas per srovės transformatorius (…/5 A arba …/1 A) ir, jei reikia, įtampos transformatorius. Matuoja U, I, galias, PF, dažnį, importo ir eksporto energiją ir perduoda duomenis per RS485 Modbus RTU. Skirtas nekomercinei (vidinei) apskaitai.

  • Prekės aprašymas

    Modulinis trifazis multifunkcinis elektros energijos skaitiklis | per srovės transformatorius …/5 A (…/1 A) | 3×230/400 V | RS485 Modbus | Importas / eksportas | DIN | Selec MFM384-R-C-CE

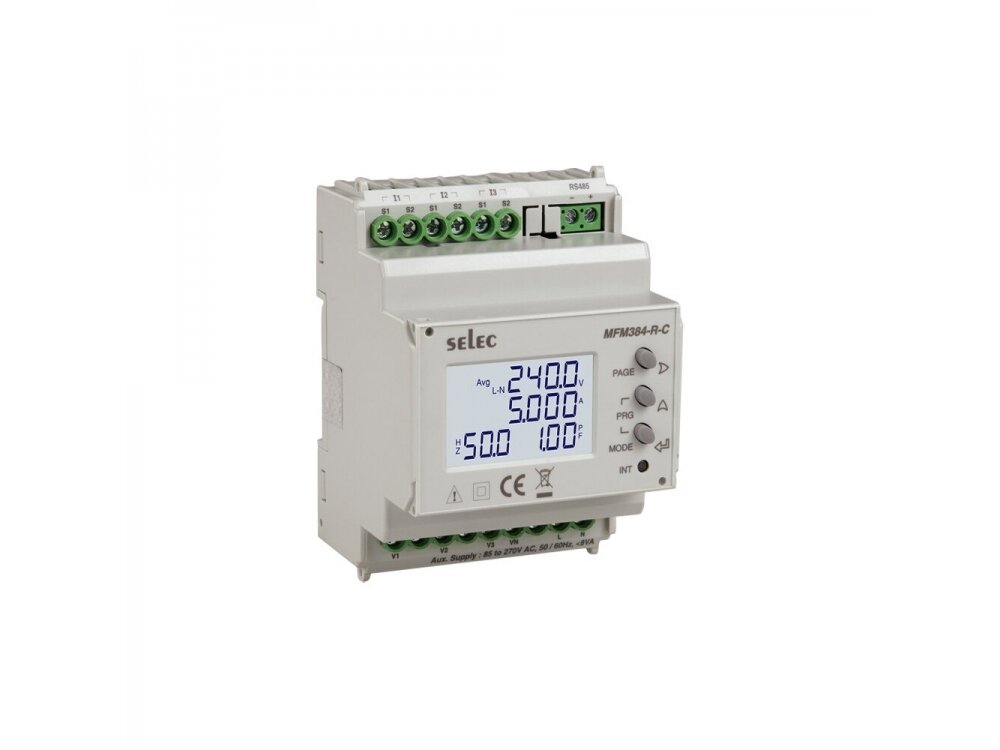

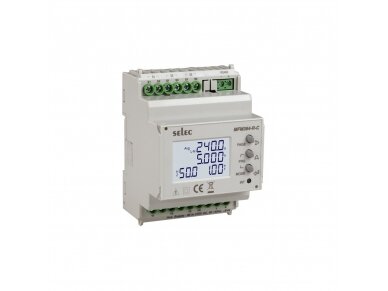

    Selec MFM384-R-C-CE – trifazis multifunkcinis matuoklis-skaitiklis DIN bėgeliui, jungiamas per srovės transformatorius. Tai DIN versija (90 × 70 mm), ne panelinis 96 × 96 mm MFM384. Jis skirtas didesnių srovių linijoms, kur tiesioginio jungimo skaitiklis nebetinka.

    Pagrindinė mintis:
    Programuojamas CT santykis (pirminė iki 10 kA, antrinė 1 A arba 5 A) ir PT santykis leidžia tą patį prietaisą naudoti nuo nedidelio skydo iki galingos transformatorinės. Vienas modulis parodo įtampas, sroves, galias, PF, dažnį, importo ir eksporto energiją bei galios paklausą, o per RS485 Modbus RTU visus duomenis perduoda į SCADA ar BMS.
    Srovės įėjimas
    …/5 A arba …/1 A (maks. 6 A)
    CT pirminė
    iki 10 kA
    Sąsaja
    RS485 Modbus RTU
    Energijos klasė
    1
    ⇄
    Dvikryptė apskaita
    Taip. Gamintojas nurodo aktyviosios, reaktyviosios ir tariamosios energijos importo ir eksporto apskaitą. Matuoja iš tinklo paimtą ir į tinklą atiduotą energiją – abi kryptys skaičiuojamos atskirai. Duomenys skirti vidinei kontrolei, nes ši CE versija neturi MID. Suderinamumą su inverterio galios / eksporto valdymu reikia patvirtinti atskirai – vien dvikryptės apskaitos tam nepakanka.

    Ryšio sąsajos ir integracija

    RS485 Modbus RTU
    Visų matuojamų dydžių nuskaitymas į SCADA, BMS, PLC ar energijos stebėsenos sistemą. Greitis 300–19200 bps, lyginumas none/odd/even, adresai 1–255, linija iki 500 m – daug matuoklių vienoje magistralėje.

    Veikimo principas

    Matuoklis montuojamas ant 35 mm DIN bėgelio. Srovės grandinės jungiamos per srovės transformatorius (antrinė 5 A arba 1 A), įtampos – tiesiogiai iki 300 V L-N arba per įtampos transformatorius; maitinimas atskirai 85–270 V AC.

    Meniu nustatomi CT ir PT santykiai bei jungimo schema, o prietaisas perskaičiuoja išmatuotus dydžius į tikras pirminės pusės vertes.

    Apšviestame LCD matote realias kiekvienos fazės vertes ir energijos skaitiklius, o per Modbus RTU tie patys duomenys keliauja į sistemą.

    Kuo naudingas Selec MFM384-R-C-CE?
    Tai vienas kompaktiškas prietaisas vietoj voltmetrų, ampermetrų ir skaitiklio: didelių srovių linijos matuojamos per standartinius CT, o duomenys iš karto prieinami per Modbus.

    Techninės specifikacijos

    Prekės tipas Modulinis trifazis multifunkcinis elektros energijos skaitiklis (per srovės transformatorius)
    Gamintojas / modelis Selec / MFM384-R-C-CE
    Jungimas Per srovės transformatorius; įtampa tiesiogiai arba per įtampos transformatorius
    Srovės įėjimas Vardinis 5 A AC (min. 11 mA, maks. 6 A)
    CT santykis Antrinė 1 A / 5 A (programuojama), pirminė iki 10 kA
    PT santykis Pirminė 100 V–500 kV, antrinė 100–500 V (programuojama)
    Matavimo įtampa 11–300 V AC (L-N), 19–519 V AC (L-L); tinka 3×230/400 V tinklui
    Maitinimas 85–270 V AC, 50/60 Hz, iki 8 VA
    Jungimo schemos 3F-4L, 3F-3L, 2F-3L, 1F-2L
    Tikslumas U ir I ±0,5 % FS, galia 1 %, energija – klasė 1
    MID Nėra (CE versija) – nekomercinei (vidinei) apskaitai
    Matuojami dydžiai U (L-N, L-L), I, f, PF, aktyvioji / reaktyvioji / tariamoji galia, min./maks. galios paklausa
    Energija Aktyvioji, reaktyvioji, tariamoji – importas ir eksportas
    Sąsaja RS485 Modbus RTU, 300–19200 bps, adresas 1–255, iki 500 m
    Impulsinis išėjimas Nėra
    Ekranas 3 eilučių LCD su apšvietimu
    Montavimas / matmenys DIN bėgelis 35 mm, 90 × 70 × 66,3 mm
    Svoris 208 g
    Darbo sąlygos -5…+60 °C (laikymas -20…+75 °C), iki 85 % RH
    Standartai IEC 61326-1, CE

    Pagrindinės funkcijos

    • Programuojami CT ir PT – vienas modelis įvairioms srovėms iki 10 kA ir vidutinės įtampos matavimui per PT.
    • Importas ir eksportas – atskirai aktyviajai, reaktyviajai ir tariamajai energijai.
    • Pilnas tinklo vaizdas – U, I, P, Q, S, PF ir dažnis kiekvienai fazei ir bendrai.
    • Galios paklausa – min./maks. aktyviosios ir reaktyviosios galios reikšmės pikams įvertinti.
    • RS485 Modbus RTU – integracija į SCADA, BMS ar PLC.
    • 10 metų energijos atmintis – skaitiklių reikšmės išlieka dingus maitinimui.

    Kuo skiriasi nuo panašių modelių?

    Eastron SDM630MCT Taip pat per CT su RS485 Modbus, tačiau turi MID. Rinkitės jį, jei duomenys naudojami atsiskaitymui.
    Eastron SMART X96-1 Panelinis 96 × 96 mm per CT su MID – montuojamas skydo durelėse. MFM384-R-C-CE montuojamas ant DIN bėgelio.
    Schneider PowerLogic PM5110 / PM5330 Paneliniai galios analizatoriai per CT su platesne analize. MFM384-R-C-CE – kompaktiškesnis DIN sprendimas pagrindiniams parametrams.

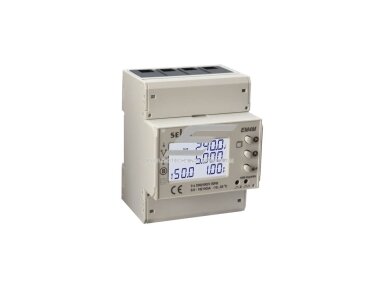

    Selec EM4M-3P-C-100A Tiesioginis jungimas iki 100 A su 2 tarifais ir 2 impulsiniais išėjimais. MFM384-R-C-CE reikalingas, kai srovė didesnė nei 100 A.

    Kur naudojamas?

    • Įvadiniai ir pagrindiniai skirstomieji skydai su didelėmis srovėmis
    • Transformatorinės pastotės ir vidutinės įtampos įvadai (per PT)
    • Pramonės įmonių linijų ir galingų įrenginių stebėsena
    • Saulės elektrinių gamybos ir eksporto kontrolė
    • Komercinių pastatų energijos stebėsena BMS sistemose
    • Generatorių ir rezervinio maitinimo linijos
    • Kompensavimo įrenginių ir PF kontrolė

    Naudojimas pagal poreikį

    Elektros projektuotojams.
    Vienas modelis įvairiems CT santykiams – paprasčiau suvienodinti specifikacijas skirtingiems skydams.
    Automatikos integruotojams.
    Standartinis Modbus RTU su programuojamu greičiu, lyginumu ir adresu.
    Energetikams ir objektų valdytojams.
    Aiškūs duomenys apie galias, PF, pikus ir energiją abiem kryptimis.

    Praktinis panaudojimas

    Jeigu įmonės įvade sumontuoti 400/5 A srovės transformatoriai ir reikia matyti realias apkrovas bei energiją SCADA sistemoje, tada MFM384-R-C-CE montuojamas šalia ant DIN bėgelio, meniu nustatoma CT pirminė 400 A ir antrinė 5 A, o per RS485 Modbus RTU sistema nuskaito sroves, galias, PF ir importo / eksporto energiją.

    Pliusai

    • Programuojamas CT (iki 10 kA) ir PT (iki 500 kV) santykis
    • Importas ir eksportas visoms trims energijos rūšims
    • Kompaktiškas DIN korpusas 90 × 70 mm
    • RS485 Modbus RTU iki 500 m
    • Apšviestas 3 eilučių LCD
    • Palaiko 3F-4L, 3F-3L, 2F-3L ir 1F-2L schemas

    Minusai / ribojimai

    • Nėra MID – komercinei apskaitai rinkitės Eastron SDM630MCT arba SMART X96-1.
    • Reikalingi atskiri srovės transformatoriai – jie į komplektą neįeina.
    • Nėra impulsinio išėjimo ir tarifų – jei jų reikia iki 100 A, rinkitės Selec EM4M-3P-C-100A.
    • Reikalingas atskiras 85–270 V AC maitinimas; gamintojas nenurodo IP klasės – montuoti uždarame skyde.

    Saugos ir montavimo pastabos

    • Montuoti turi kvalifikuotas elektrikas, atjungus ir patikrinus įtampos nebuvimą.
    • Niekada neatjunkite CT antrinės grandinės, kai pirminėje teka srovė – pirmiausia ją užtrumpinkite.
    • Įtampos matavimo ir maitinimo grandines apsaugokite saugikliais ar automatiniais jungikliais.
    • Laikykitės CT poliškumo (P1/P2, S1/S2) ir fazių atitikimo – kitaip galios ir energijos kryptis bus neteisinga.
    • RS485 liniją tieskite ekranuota vyta pora, magistralės galuose – 120 Ω terminatoriai.

    Greitas pasirinkimo gidas

    Per CT …/5 A arba …/1 A
    CT iki 10 kA
    Importas / eksportas
    RS485 Modbus RTU
    Tinka, kai reikia:
    • matuoti linijas, kurių srovė didesnė nei 100 A
    • perduoti tinklo parametrus į SCADA ar BMS per Modbus
    • kompaktiško DIN matuoklio vietoj panelinio
    Patikrinkite prieš naudojimą:
    • ar turite tinkamus srovės transformatorius (antrinė 5 A arba 1 A)
    • ar jums nereikia MID (komercinės apskaitos)
    • ar skyde yra 85–270 V AC maitinimas matuokliui
    Svarbus priminimas: MFM384-R-C-CE nepakeičia tinklo operatoriaus apskaitos skaitiklio ir nėra apsaugos relė – jis tik matuoja ir perduoda duomenis.

    DUK

    Ar tai DIN ar panelinis matuoklis?
    Tai DIN bėgelio versija (90 × 70 × 66,3 mm), ne panelinis 96 × 96 mm MFM384.
    Ką reiškia 6 A?
    Tai maksimali CT antrinės grandinės srovė; vardinis įėjimas 5 A, o apkrova gali būti iki 10 kA pagal CT.
    Ar galima naudoti su …/1 A srovės transformatoriais?
    Taip, antrinė srovė programuojama 1 A arba 5 A.
    Ar skaitiklis turi MID?
    Ne, tai CE versija vidinei apskaitai.
    Ar matuoja į tinklą atiduotą energiją?
    Taip, jis atskirai skaičiuoja importuotą ir eksportuotą energiją; suderinamumą su inverterio eksporto valdymu tikrinkite atskirai.
    Ar yra impulsinis išėjimas?
    Ne, duomenys perduodami tik per RS485 Modbus RTU.

    Jungimo schema per srovės transformatorius

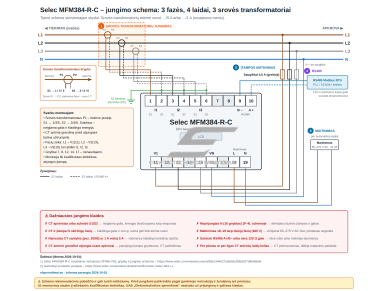

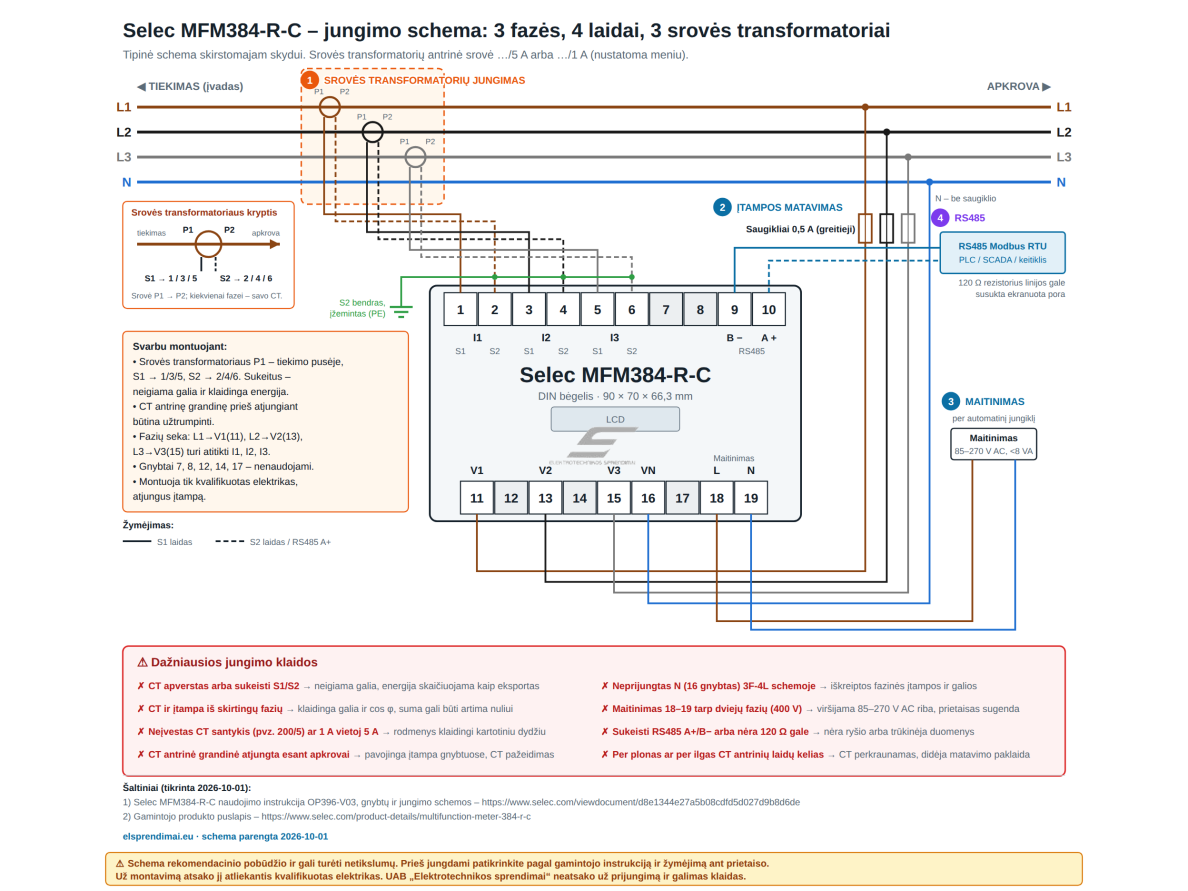

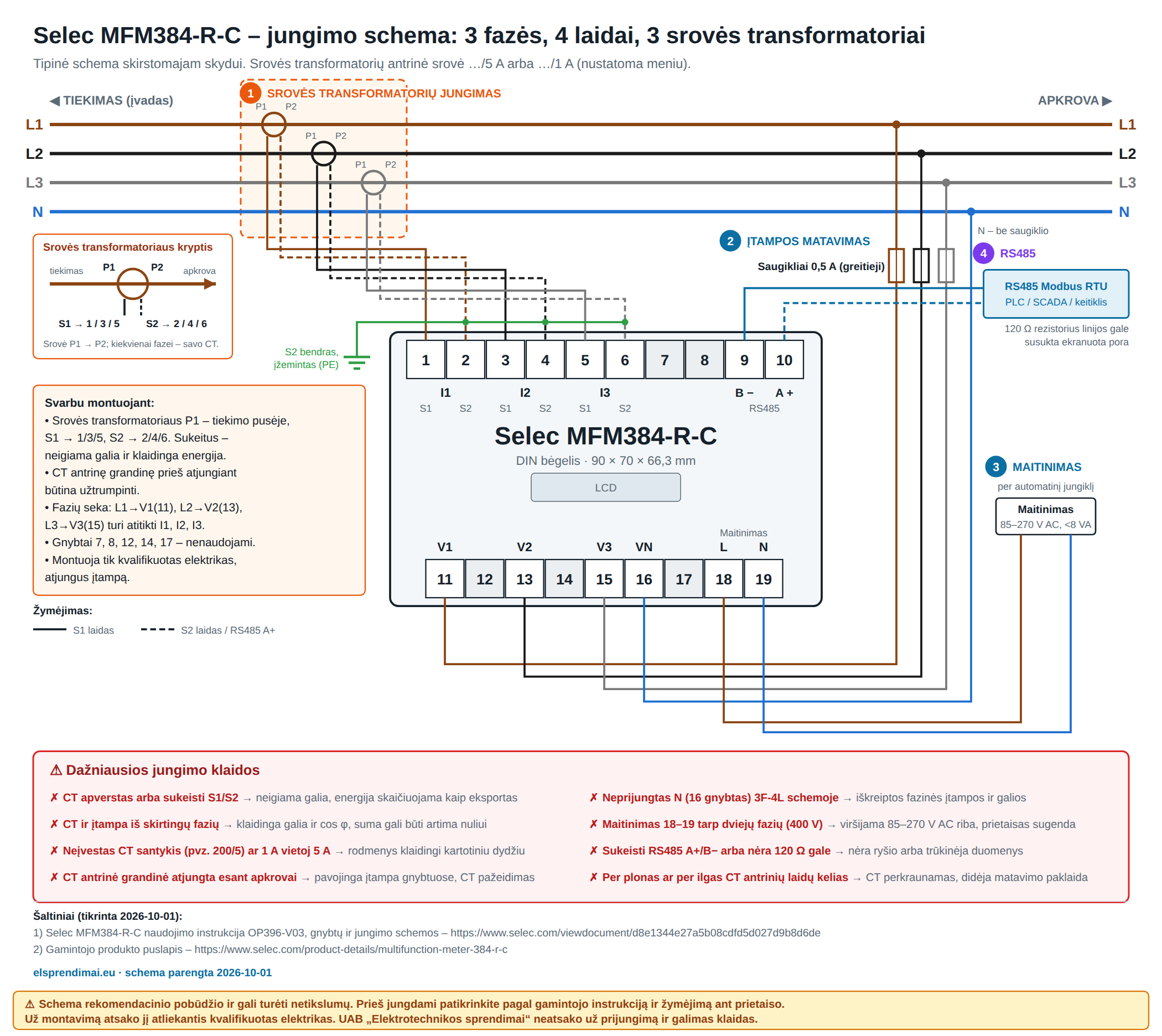

    Selec MFM384-R-C jungimo schema per srovės transformatorius, 3 fazės 4 laidai

    Paspauskite schemą, kad atidarytumėte didesnę. Pažymėta: ① srovės transformatorių jungimas, ② įtampos matavimas, ③ maitinimas, ④ RS485.

    ⚠ Schema rekomendacinio pobūdžio ir gali turėti netikslumų. Prieš jungdami patikrinkite pagal gamintojo instrukciją ir žymėjimą ant prietaiso.
    Už montavimą atsako jį atliekantis kvalifikuotas elektrikas. UAB „Elektrotechnikos sprendimai“ neatsako už prijungimą ir galimas klaidas.

    Dažniausios jungimo klaidos

    • Srovės transformatorius apverstas (P1 apkrovos pusėje) arba sukeisti S1/S2 – neigiama galia, energija skaičiuojama kaip eksportas.
    • Srovės transformatorius ir įtampos įėjimas iš skirtingų fazių – klaidinga galia ir cos φ, suma gali būti artima nuliui.
    • Meniu neįvestas CT santykis (pvz. 200/5) arba parinktas 1 A vietoj 5 A – rodmenys klaidingi kartotiniu dydžiu.
    • CT antrinė grandinė atjungta esant apkrovai – gnybtuose atsiranda pavojinga įtampa, CT gali būti pažeistas. Prieš atjungiant ją reikia užtrumpinti.
    • Neprijungtas N (16 gnybtas) 3F-4L schemoje – iškreiptos fazinės įtampos ir galios.
    • Maitinimas (18–19) prijungtas tarp dviejų fazių (400 V) – viršijama 85–270 V AC riba, prietaisas sugenda.
    • Sukeisti RS485 A+/B− arba linijos gale nėra 120 Ω rezistoriaus – nėra ryšio arba trūkinėja duomenys.
    • Per plonas ar per ilgas CT antrinių laidų kelias – CT perkraunamas, didėja matavimo paklaida.

    Dokumentai ir šaltiniai

    Schema parengta 2026-10-01 pagal gamintojo instrukciją. Ji informacinė – montuojant vadovaukitės gamintojo instrukcija ir galiojančiais elektros įrenginių įrengimo reikalavimais.

    Selec MFM384-R-C-CE – DIN multifunkcinis matuoklis per CT

    Trifazis multifunkcinis DIN matuoklis per srovės transformatorius (…/5 A arba …/1 A, iki 10 kA) su importo / eksporto apskaita ir RS485 Modbus RTU – didelių srovių linijų vidinei apskaitai.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
