  • Nauja prekė   Modulinis trifazis elektros energijos skaitiklis | 100 A | 3×230/400 V | 2 tarifai | RS485 Modbus | Importas / eksportas | DIN | Selec EM4M-3P-C-100A

    Modulinis trifazis elektros energijos skaitiklis | 100 A | 3×230/400 V | 2 tarifai | RS485 Modbus | Importas / eksportas | DIN | Selec EM4M-3P-C-100A

    Kodas: EM4M-3P-C-100A
    Pasiteirauti apie prekę
    Kaina 109.66 € su PVM
    ( 90.63 € be PVM )

    Tiesioginio jungimo trifazis skaitiklis iki 100 A be srovės transformatorių. Atskirai skaičiuoja importuotą ir eksportuotą energiją, turi 2 tarifus, RS485 Modbus RTU ir du impulsinius išėjimus. Skirtas nekomercinei (vidinei) apskaitai.

  • Prekės aprašymas

    Modulinis trifazis elektros energijos skaitiklis | 100 A | 3×230/400 V | 2 tarifai | RS485 Modbus | Importas / eksportas | DIN | Selec EM4M-3P-C-100A

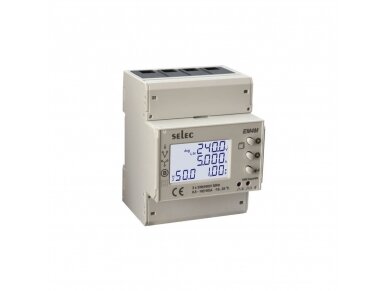

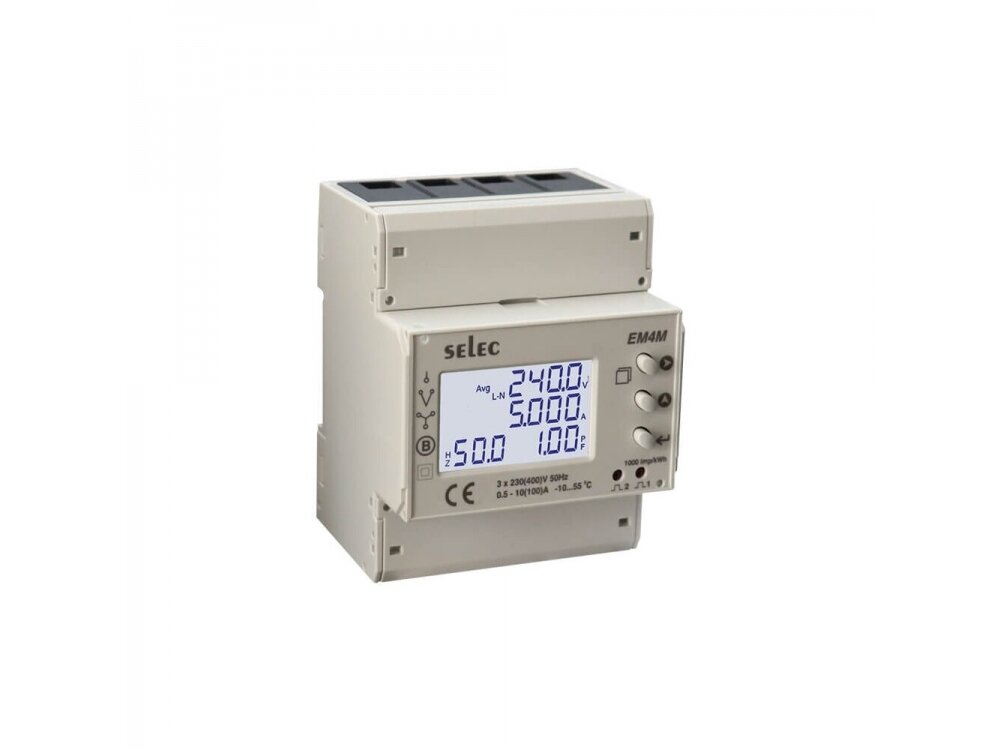

    Selec EM4M-3P-C-100A – tiesioginio jungimo trifazis elektros energijos skaitiklis DIN bėgeliui. Fazių laidai iki 100 A jungiami tiesiai į skaitiklį, todėl srovės transformatorių nereikia. Jis skirtas objektų, linijų ar įrenginių vidinei apskaitai ir duomenų perdavimui į valdymo sistemas.

    Pagrindinė mintis:
    Šis skaitiklis ne tik rodo suvartotus kWh – jis atskirai skaičiuoja importą ir eksportą, matuoja U, I, P, Q, S, PF ir dažnį, o duomenis per RS485 Modbus RTU perduoda į PLC, SCADA ar BMS. Du impulsiniai išėjimai leidžia prijungti ir paprastesnius skaitiklių registratorius. Tai praktiškas sprendimas, kai reikia daugiau nei „paprasto“ skaitiklio, bet nereikia MID.
    Maks. srovė
    100 A
    Tikslumo klasė
    1 (kWh)
    Sąsaja
    RS485 Modbus RTU
    Tarifai
    2
    ⇄
    Dvikryptė apskaita
    Taip. Gamintojas nurodo aktyviosios, reaktyviosios ir tariamosios energijos importo ir eksporto apskaitą. Matuoja iš tinklo paimtą ir į tinklą atiduotą energiją – abi kryptys skaičiuojamos atskirai. Kadangi MID nėra, duomenys skirti vidinei kontrolei, o ne atsiskaitymui su tiekėju. Suderinamumą su inverterio galios / eksporto valdymu reikia patvirtinti atskirai – vien dvikryptės apskaitos tam nepakanka.

    Ryšio sąsajos ir integracija

    RS485 Modbus RTU
    Nuotolinis visų matuojamų dydžių nuskaitymas į PLC, SCADA, BMS, duomenų registratorių ar Home Assistant (per Modbus šliuzą). Greitis 2400–38400 bps, adresai 1–255, linija iki 500 m – keli skaitikliai jungiami į vieną magistralę.
    2 impulsiniai išėjimai (5–24 V DC, 100 mA)
    1-as išėjimas – 1000 imp/kWh aktyviajai energijai, 2-as – reaktyviajai energijai (1/10/100/1000 imp/kVArh). Tinka impulsiniams skaitytuvams, PLC įėjimams ir paprastoms energijos stebėsenos sistemoms.

    Veikimo principas

    Skaitiklis montuojamas ant 35 mm DIN bėgelio. Fazių ir neutralės laidai jungiami tiesiai į gnybtus (3F-4L, 3F-3L arba 1F-2L schema), RS485 ir impulsų linijos – į atskirus signalinius gnybtus.

    Matavimo grandinė fiksuoja kiekvienos fazės įtampą ir srovę, skaičiuoja galias bei energiją ir atskirai kaupia importą ir eksportą pagal aktyvų tarifą.

    Rezultatai rodomi apšviestame 3 eilučių LCD ekrane, perduodami per Modbus RTU ir impulsiniais išėjimais – duomenis matote vietoje ir sistemoje.

    Kuo naudingas Selec EM4M-3P-C-100A?
    Vienas prietaisas pakeičia paprastą skaitiklį ir tinklo parametrų matuoklį: gaunate energiją abiem kryptimis, galias, PF ir paklausą, o jungimas lieka paprastas – be srovės transformatorių iki 100 A.

    Techninės specifikacijos

    Prekės tipas Modulinis trifazis elektros energijos skaitiklis (tiesioginio jungimo)
    Gamintojas / modelis Selec / EM4M-3P-C-100A
    Jungimas Tiesioginis, be srovės transformatorių
    Srovė Ib 10 A, diapazonas 0,5–100 A
    Įtampa 85–285 V AC (L-N), 150–494 V AC (L-L); tinka 3×230/400 V tinklui
    Dažnis 45–65 Hz
    Jungimo schemos 1F-2L, 3F-3L, 3F-4L
    Tikslumo klasė Aktyvioji energija – 1, reaktyvioji – 2; U ir I ±0,5 %
    MID Nėra – nekomercinei (vidinei) apskaitai
    Matuojami dydžiai U, I, f, PF, aktyvioji / reaktyvioji / tariamoji galia, maks. galios paklausa
    Energija Aktyvioji, reaktyvioji, tariamoji – importas ir eksportas
    Tarifai 2
    Sąsaja RS485 Modbus RTU, 2400–38400 bps, adresas 1–255, iki 500 m
    Impulsiniai išėjimai 2 vnt., 5–24 V DC, 100 mA; 1000 imp/kWh ir 1/10/100/1000 imp/kVArh; trukmė 0,05–2,0 s
    Ekranas 3 eilučių LCD su apšvietimu
    Montavimas / matmenys DIN bėgelis 35 mm, 70 × 90 mm
    Svoris 0,4 kg
    Darbo sąlygos -10…+55 °C, iki 85 % RH, III instaliacijos kategorija
    Standartai / ženklinimas IEC 61326-1 (EMS), CE, RoHS, UL

    Pagrindinės funkcijos

    • Importo ir eksporto apskaita – atskirai matote suvartotą ir į tinklą atiduotą energiją.
    • Trys energijos rūšys – kWh, kVArh ir kVAh leidžia vertinti ir reaktyviąją apkrovą.
    • 2 tarifai – energiją galima kaupti dviem tarifų registrais.
    • RS485 Modbus RTU – duomenys į SCADA, BMS ar PLC be papildomų matuoklių.
    • 2 impulsiniai išėjimai – aktyviajai ir reaktyviajai energijai atskirai.
    • Galios paklausa – maksimalios paklausos reikšmė padeda įvertinti pikus ir galios rezervą.

    Kuo skiriasi nuo panašių modelių?

    Eastron SDM630-MT Taip pat 100 A tiesioginis su RS485 Modbus, bet turi MID ir 4 tarifus. Rinkitės jį, jei duomenys naudojami atsiskaitymui.
    Rayfull TD50MTMID 100 A, RS485 Modbus, MID, 4 tarifai – komercinei apskaitai. EM4M vietoj MID siūlo 2 impulsinius išėjimus ir reaktyviosios energijos impulsus.
    Ollo 3P-351 / ESTXM302 Paprasti 100 A skaitikliai be sąsajų – tik ekranas. EM4M tinka, kai duomenis reikia perduoti į sistemą.
    Selec MFM384-R-C-CE Tas pats gamintojas, bet jungiamas per srovės transformatorius (…/5 A arba …/1 A) ir be impulsinių išėjimų – didesnėms nei 100 A srovėms.

    Kur naudojamas?

    • Pastatų, aukštų ir nuomininkų vidinė apskaita
    • Saulės elektrinių gamybos ir eksporto stebėsena
    • Gamybos linijų ir įrenginių energijos kontrolė
    • Šilumos siurblių, kompresorių ir vėdinimo įrenginių apskaita
    • Energijos stebėsena BMS ir SCADA sistemose
    • Elektromobilių įkrovimo stotelių vidinė apskaita
    • Skirstomųjų skydų modernizavimas vietoje paprastų skaitiklių

    Naudojimas pagal poreikį

    Elektrikams ir montuotojams.
    Tiesioginis jungimas iki 100 A – mažiau komponentų ir klaidų, montavimas kaip įprasto modulinio skaitiklio.
    Automatikos integruotojams.
    Modbus RTU su programuojamu greičiu, lyginumu ir adresu – lengvai įtraukiamas į esamą magistralę.
    Objektų valdytojams.
    Aiškūs duomenys apie suvartojimą, eksportą ir galios pikus kiekvienai kontroliuojamai linijai.

    Praktinis panaudojimas

    Jeigu ūkyje veikia saulės elektrinė ir norite kontroliuoti, kiek energijos sunaudojama pačiame objekte, o kiek atiduodama į tinklą, tada EM4M-3P-C-100A montuojamas įvadiniame skyde po apskaitos skaitikliu, o jo Modbus duomenys nuskaitomi į duomenų registratorių ar išmaniųjų namų sistemą. Importas ir eksportas matomi atskirai, o impulsinis išėjimas gali papildomai perduoti kWh skaičių paprastam skaitytuvui.

    Pliusai

    • Tiesioginis jungimas iki 100 A – nereikia srovės transformatorių
    • Importas ir eksportas visoms trims energijos rūšims
    • RS485 Modbus RTU ir 2 impulsiniai išėjimai viename prietaise
    • 2 tarifai ir maksimalios galios paklausos registravimas
    • Apšviestas 3 eilučių LCD – gerai skaitomas skyde
    • Platus maitinimo diapazonas 85–285 V L-N

    Minusai / ribojimai

    • Nėra MID – netinka komercinei apskaitai; tam rinkitės Eastron SDM630-MT arba Rayfull TD50MTMID.
    • Didžiausia srovė 100 A – didesnėms apkrovoms reikia skaitiklio per CT, pvz. Selec MFM384-R-C-CE ar Eastron SDM630MCT.
    • Gamintojas nenurodo IP klasės – montuokite tik uždarame skyde.
    • Nėra belaidžio ryšio – Wi-Fi reikia ieškoti Tuya modeliuose (pvz. EL-TVPS3-80T).

    Saugos ir montavimo pastabos

    • Montuoti turi kvalifikuotas elektrikas, atjungus ir patikrinus įtampos nebuvimą.
    • Prieš skaitiklį sumontuokite tinkamą apsaugą (automatinį jungiklį ar saugiklius) pagal kabelio skerspjūvį.
    • Įsitikinkite, kad fazių seka ir srovės kryptis sujungta pagal schemą – kitaip importas bus užskaitytas kaip eksportas.
    • RS485 liniją tieskite ekranuotu vytos poros kabeliu, magistralės galuose naudokite 120 Ω terminatorius.
    • Priveržkite galios gnybtus tinkamu momentu ir po kelių dienų darbo patikrinkite jų įkaitimą.

    Greitas pasirinkimo gidas

    100 A tiesioginis
    Importas / eksportas
    RS485 Modbus RTU
    2 impulsų išėjimai
    Tinka, kai reikia:
    • vidinės apskaitos iki 100 A su duomenų perdavimu
    • atskirai matuoti iš tinklo paimtą ir į tinklą atiduotą energiją
    • įtraukti skaitiklį į SCADA, BMS ar PLC per Modbus
    Patikrinkite prieš naudojimą:
    • ar apkrovos srovė neviršija 100 A
    • ar jums nereikia MID (komercinės apskaitos)
    • kokio Modbus greičio ir adreso reikia jūsų sistemai
    Svarbus priminimas: EM4M-3P-C-100A nepakeičia tinklo operatoriaus apskaitos skaitiklio ir nėra apsaugos įtaisas – jis neatjungia apkrovos esant perkrovai ar viršįtampiui.

    DUK

    Ar reikia srovės transformatorių?
    Ne, iki 100 A skaitiklis jungiamas tiesiogiai.
    Ar skaitiklis turi MID?
    Ne, gamintojas MID nenurodo, todėl jis skirtas vidinei apskaitai.
    Ar matuoja į tinklą atiduotą energiją?
    Taip, jis atskirai skaičiuoja importuotą ir eksportuotą energiją; suderinamumą su inverterio eksporto valdymu tikrinkite atskirai.
    Kokiu protokolu perduodami duomenys?
    RS485 Modbus RTU, greitis 2400–38400 bps, adresai 1–255.
    Kam naudojami impulsiniai išėjimai?
    Pirmas perduoda 1000 imp/kWh aktyviosios energijos, antras – reaktyviąją energiją į skaitytuvą ar PLC.
    Ar galima naudoti vienfaziame tinkle?
    Taip, gamintojas nurodo ir 1F-2L jungimo schemą.

    Selec EM4M-3P-C-100A – trifazis 100 A skaitiklis su Modbus

    Tiesioginio jungimo trifazis DIN skaitiklis iki 100 A su importo / eksporto apskaita, 2 tarifais, RS485 Modbus RTU ir dviem impulsiniais išėjimais – vidinei apskaitai ir sistemų integracijai.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
