  • Nauja prekė   Papildomas kontaktų blokas LC1K kontaktoriams | 2NA + 2NU | montuojamas ant kontaktoriaus viršaus
    Nauja prekė   Papildomas kontaktų blokas LC1K kontaktoriams | 2NA + 2NU | montuojamas ant kontaktoriaus viršaus 1

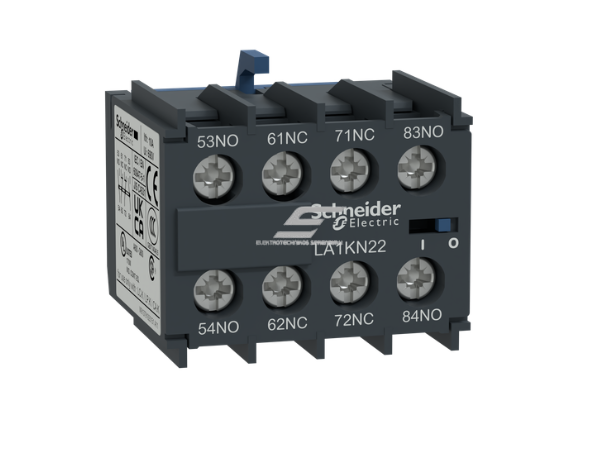

    Papildomas kontaktų blokas LC1K kontaktoriams | 2NA + 2NU | montuojamas ant kontaktoriaus viršaus

    Kodas: LA1KN22
    Pasiteirauti apie prekę
    Kaina 8.22 € su PVM
    ( 6.79 € be PVM )
    Papildomas kontaktų blokas, skirtas LC1K serijos kontaktoriams. Blokas montuojamas iš viršaus ir suteikia 2 normaliai atvirus (2NA) bei 2 normaliai uždarus (2NU) pagalbinius kontaktus. Jis naudojamas kontaktoriaus valdymo, signalizacijos, blokavimo ir automatikos grandinėms išplėsti.
  • Prekės aprašymas

    Papildomas kontaktų blokas LC1K kontaktoriams | 2NA + 2NU | montuojamas iš viršaus

    Papildomas kontaktų blokas, skirtas LC1K serijos kontaktoriams. Blokas montuojamas iš viršaus ir suteikia 2 normaliai atvirus (2NA) bei 2 normaliai uždarus (2NU) pagalbinius kontaktus. Jis naudojamas kontaktoriaus valdymo, signalizacijos, blokavimo ir automatikos grandinėms išplėsti.

    Pagrindinė mintis:
    Tai praktiškas sprendimas, kai esamam LC1K kontaktoriui reikia papildomų signalinių arba valdymo kontaktų. Kontaktų blokas padeda įgyvendinti sudėtingesnes elektrines schemas: savilaikio, blokavimo, būsenos indikavimo, signalizacijos ar kitų įrenginių valdymo funkcijas.
    Modelis
    LA1KN22
    Kontaktų kombinacija
    2NA + 2NU
    Montavimas
    Ant kontaktoriaus viršaus
    Suderinamumas
    LC1K serijos kontaktoriai

    Veikimo principas

    Papildomas kontaktų blokas mechaniniu būdu susiejamas su kontaktoriumi. Kai kontaktoriaus ritė gauna įtampą ir kontaktorius įsijungia, kartu persijungia ir papildomo bloko kontaktai.

    Normaliai atviri kontaktai (NA) įjungus kontaktorių užsidaro, o normaliai uždari kontaktai (NU) įjungus kontaktorių atsijungia. Tokiu būdu galima perduoti kontaktoriaus būsenos signalą, valdyti kitą relę ar kontaktorių, įjungti indikacinę lemputę arba sudaryti elektrinį blokavimą.

    Ką reiškia 2NA + 2NU?
    Blokas turi keturis papildomus pagalbinius kontaktus: 2 normaliai atvirus kontaktus, kurie užsidaro suveikus kontaktoriui, ir 2 normaliai uždarus kontaktus, kurie suveikus kontaktoriui atsijungia.

    Techniniai parametrai

    Produkto tipas Papildomas pagalbinių kontaktų blokas
    Modelis / kodas LA1KN22
    Kontaktų kombinacija 2NA + 2NU
    Normaliai atviri kontaktai 2 vnt. NA
    Normaliai uždari kontaktai 2 vnt. NU
    Montavimo vieta Montuojamas ant kontaktoriaus viršaus
    Suderinamumas LC1K serijos kontaktoriai
    Paskirtis Valdymo, signalizacijos, blokavimo ir automatikos grandinėms
    Svoris 0,04 kg

    Kur naudojamas?

    • Variklių valdymo skyduose – kontaktoriaus būsenos signalizacijai ir tarpusavio blokavimui.
    • Automatikos spintose – papildomoms valdymo bei grįžtamojo ryšio grandinėms.
    • Apšvietimo valdymo sistemose – kontaktorių signalams perduoti ar papildomoms apšvietimo grupėms valdyti.
    • Siurblių ir ventiliatorių valdymo grandinėse – veikimo, gedimo ar paleidimo signalams sudaryti.
    • Reversinio valdymo schemose – elektriniam blokavimui tarp dviejų kontaktorių įgyvendinti.
    • Pramoniniuose įrenginiuose – relėms, PLC įėjimams, signalinėms lemputėms ar aliarmo sistemoms prijungti.

    Praktinis montavimo pavyzdys

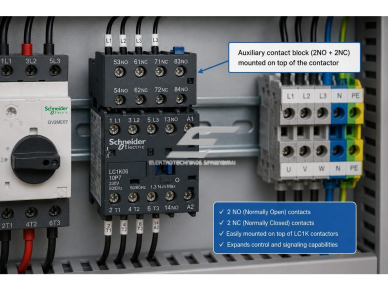

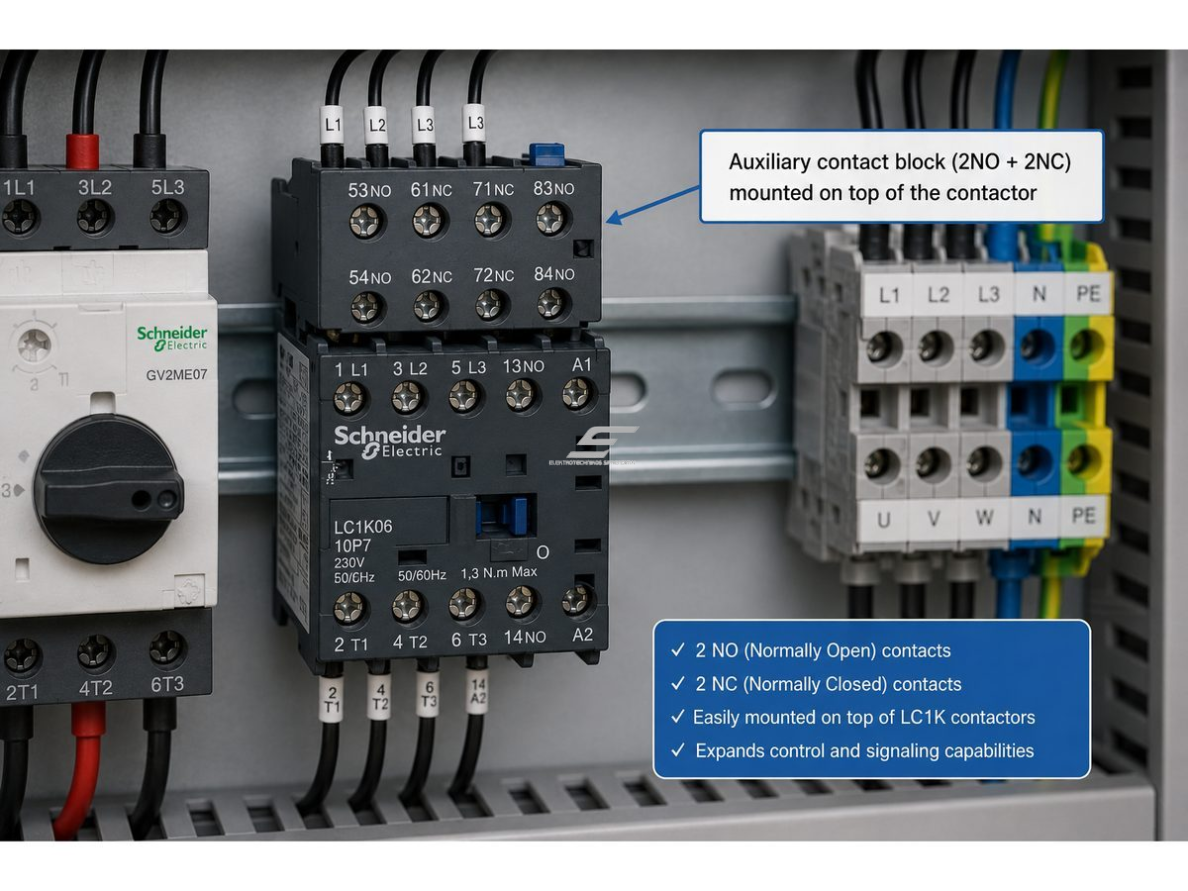

    Pavyzdžiui, LC1K kontaktorius valdo elektros variklį. Prie kontaktoriaus viršaus sumontuojamas LA1KN22 papildomas kontaktų blokas. Vienas NA kontaktas gali būti naudojamas žaliai indikacinei lemputei įjungti, kai variklis veikia, o vienas NU kontaktas – kitam kontaktoriui blokuoti, kad du kontaktoriai nebūtų įjungti vienu metu.

    Likę kontaktai gali būti panaudoti signalui perduoti į PLC valdiklį, įjungti papildomą relę, valdyti signalinį bokštelį arba realizuoti kitą konkrečios elektros schemos funkciją.

    Naudojimas pagal poreikį

    Elektromontuotojui: patogus sprendimas, kai jau sumontuotam LC1K kontaktoriui reikia papildomų kontaktų signalinei lemputei, savilaikio grandinei, blokavimui arba kitai valdymo funkcijai.

    Automatikos inžinieriui: kontaktų blokas gali būti naudojamas kontaktoriaus būsenai perduoti į PLC, relę, signalizacijos sistemą ar kitus valdymo įrenginius.

    Skydų surinkėjui: montuojamas iš viršaus, todėl padeda kompaktiškai išplėsti kontaktoriaus funkcionalumą nekeičiant pagrindinio kontaktoriaus modelio.

    Pliusai

    • 2NA + 2NU kontaktai – keturi papildomi kontaktai viename bloke.
    • Montavimas iš viršaus – patogus ir kompaktiškas sprendimas.
    • Skirtas LC1K serijai – pritaikytas konkretiems kontaktoriams.
    • Tinka valdymo ir signalizacijos schemoms – padeda išplėsti kontaktoriaus funkcijas.
    • Naudingas blokavimo grandinėse – ypač aktualu reversiniam ar kelių kontaktorių valdymui.
    • Mažas svoris – tik 0,04 kg.

    Minusai / ribojimai

    • Neskirtas galios grandinei – naudojamas pagalbinėms valdymo ir signalizacijos funkcijoms.
    • Suderinamumas ribotas – prieš užsakymą būtina patikrinti, ar kontaktoriaus serija yra LC1K.
    • Montavimo vieta – reikalinga pakankama laisva erdvė kontaktoriaus viršuje.
    • Schema turi būti įvertinta – neteisingai parinktas kontaktų panaudojimas gali sutrikdyti valdymo grandinės veikimą.

    Saugos ir montavimo pastabos

    Papildomas kontaktų blokas yra elektrinės valdymo sistemos dalis, todėl jo prijungimą ir montavimą turi atlikti kvalifikuotas specialistas, vadovaudamasis konkretaus kontaktoriaus bei elektros schemos dokumentacija.

    • Prieš montuojant būtina atjungti elektros maitinimą ir įsitikinti, kad grandinėje nėra įtampos.
    • Patikrinkite kontaktoriaus suderinamumą – blokas turi būti naudojamas tik su tinkama LC1K serijos įranga.
    • Nenaudokite pagalbinių kontaktų kaip galios kontaktų, jeigu to nenumato gamintojo techniniai duomenys.
    • Laidus prijunkite pagal elektrinę schemą ir užtikrinkite tinkamą gnybtų priveržimą.
    • Po sumontavimo patikrinkite veikimą – įsitikinkite, kad NA ir NU kontaktai persijungia pagal numatytą schemą.

    Greitas pasirinkimo gidas

    Šis papildomas kontaktų blokas yra tinkamas, kai LC1K kontaktoriui nepakanka integruotų pagalbinių kontaktų ir reikia papildomų valdymo, signalizacijos ar blokavimo grandinių.

    Kontaktai
    2NA + 2NU
    Montavimas
    Iš viršaus
    Naudojimas
    Valdymas ir signalizacija
    Suderinamumas
    LC1K serija
    Tinka, kai reikia:
    • papildomų NA ir NU kontaktų kontaktoriaus valdymui;
    • signalizuoti kontaktoriaus įjungimo arba išjungimo būseną;
    • sudaryti elektrinio blokavimo grandinę;
    • perduoti kontaktoriaus būseną į PLC, relę ar indikacinę lemputę;
    • išplėsti LC1K kontaktoriaus funkcionalumą.
    Patikrinkite prieš užsakymą:
    • ar jūsų kontaktorius priklauso LC1K serijai;
    • kiek ir kokių kontaktų reikia konkrečioje schemoje;
    • ar kontaktoriaus viršuje yra pakankamai vietos blokui sumontuoti;
    • ar papildomi kontaktai bus naudojami tik pagalbinei valdymo grandinei.
    Svarbus priminimas:
    Tai papildomas pagalbinių kontaktų blokas, skirtas signalizacijos ir valdymo grandinėms. Jis nėra pagrindinių kontaktoriaus galios polių pakaitalas.

    DUK – dažniausiai užduodami klausimai

    Ką reiškia 2NA + 2NU?
    Tai reiškia, kad kontaktų bloke yra du normaliai atviri kontaktai ir du normaliai uždari kontaktai.
    Ar šis blokas skirtas galios grandinei?
    Ne. Jis skirtas papildomoms valdymo, signalizacijos, blokavimo ir automatikos grandinėms.
    Kur montuojamas LA1KN22 kontaktų blokas?
    Jis montuojamas ant suderinamo LC1K serijos kontaktoriaus viršaus.
    Kam naudingi papildomi NA kontaktai?
    NA kontaktai gali būti naudojami savilaikio grandinei, veikimo indikacijai, papildomos relės įjungimui arba signalui perduoti į PLC sistemą.
    Kam naudingi papildomi NU kontaktai?
    NU kontaktai dažnai naudojami blokavimo, saugos ir tarpusavio kontaktorių valdymo schemose, kai vienam kontaktoriui įsijungus reikia atjungti kitą valdymo grandinę.
    Ar galima montuoti pačiam?
    Elektrinės valdymo įrangos montavimą rekomenduojama patikėti kvalifikuotam elektrikui, kuris gali patikrinti suderinamumą ir prijungti bloką pagal elektros schemą.

    Papildomi kontaktai didesniam LC1K kontaktoriaus funkcionalumui

    Papildomas kontaktų blokas su 2NA + 2NU kombinacija padeda greitai išplėsti LC1K kontaktoriaus galimybes, kai reikia daugiau valdymo, signalizacijos ar blokavimo kontaktų.

    Tai kompaktiškas sprendimas elektros spintoms, variklių valdymo sistemoms, automatikos grandinėms ir įvairiems pramoniniams įrenginiams, kuriuose svarbus aiškus kontaktoriaus būsenos valdymas bei patikima elektrinė logika.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
