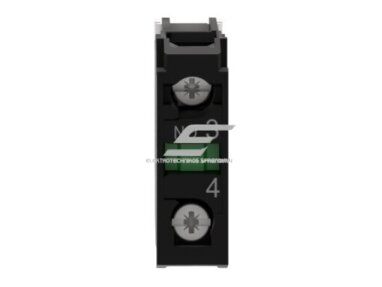

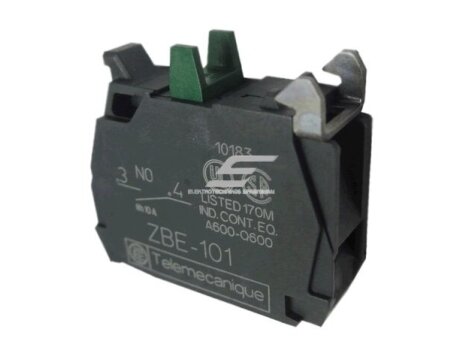

Papildomas vieno kontakto blokas mygtukui | 1NO | Harmony XB4/XB5 ZBE-101 Telemecanique

Techniniai duomenys:
Kontaktų tipas:

• 1NO (normaliai atviras) – kontaktas yra atviras, kol nėra spaudimo ar aktyvacijos, o tada uždaromas, kai veikiama aktyvavimo mechanizmo.

Srovės ir įtampos reitingai:

• Vardinė srovė (Ith): 10 A
• Maksimali darbinė įtampa (Ue): 600 V AC, priklausomai nuo naudojamos grandinės ir sąlygų

Kategorija AC-15 (valdymo grandinėms):

• 120 V AC – 6 A
• 240 V AC – 3 A

Kategorija DC-13 (valdymo grandinėms):

• 24 V DC – 3 A

Mechaninis ir elektrinis ilgaamžiškumas:

• Mechaninis patvarumas: 10 milijonų ciklų
• Elektrinis patvarumas: 1 milijonas operacijų esant AC-15 kategorijai

Maksimalus laidų skerspjūvis:

• 1 arba 2 laidai (daugiausiai 1,5 mm²) su lituojamu arba prisukamu terminalu.

Apsaugos laipsnis:

• Apsaugos klasė IP20, tinkama montuoti apsaugotuose skydeliuose arba aplinkose, kur tiesioginis kontaktas yra ribotas.

Montavimo būdas:

• Snap-in montavimas ant prietaisų panelių arba laikiklių, suderinamas su Harmony XB4/XB5 jungimo blokų sistemos konstrukcija.

Sertifikatai ir saugumas:
Atitinka standartus:

• IEC/EN 60947-5-1 – mažos įtampos valdymo prietaisai
• UL 508 – pramoniniai valdymo įtaisai
• CSA C22.2 Nr. 14 – pramoniniai valdymo įtaisai

CE ženklinimas:

• Produktas atitinka Europos Sąjungos direktyvas, tokiu būdu užtikrinant atitiktį ES saugumo, sveikatos ir aplinkosaugos reikalavimams.

RoHS ir REACH atitiktis:

• Produktas atitinka RoHS (Pavojingų medžiagų apribojimo) direktyvą, užtikrinant, kad jame nėra arba minimaliai naudojamos pavojingos medžiagos, tokios kaip švinas, gyvsidabris ir kiti toksiniai elementai.
• Atitinka REACH direktyvą, kuri reglamentuoja cheminių medžiagų naudojimą ir saugumą.

UL ir CSA sertifikavimas:

• Šis kontaktinis blokas yra sertifikuotas pagal UL ir CSA saugos standartus, užtikrinant, kad produktas yra saugus naudoti Šiaurės Amerikos rinkose.

Suderinamumas:
Harmony XB4 serija:

• Metaliniai valdymo įtaisai, skirti intensyviam pramoniniam naudojimui, kur reikalingas aukštas mechaninis atsparumas.

Harmony XB5 serija:

• Plastikiniai valdymo įtaisai, tinkami mažesnio intensyvumo arba bendro naudojimo pramoninėse ir komercinėse aplinkose.

Suderinami komponentai:

• Mygtukai, jungikliai, indikatoriai ir kiti prietaisai iš Harmony XB4/XB5 serijos.
• Gali būti integruojamas į valdymo skydus, automatizavimo sistemas ar kitas elektros grandines.

Funkcionalumas:
Normaliai atviras (1NO) kontaktas:

• Kontaktas lieka atviras tol, kol veikia spaudimo arba sukimo mechanizmas. Kai mygtukas ar jungiklis yra aktyvuojamas, kontaktas uždaromas, taip įjungiant arba išjungiant elektros grandinę.

Modulinė sistema:

• Kontaktinis blokas yra dalis modulinės sistemos, leidžiantis greitai pakeisti arba pridėti naujus kontaktus be papildomo laidų jungimo ar montavimo komplikacijų.

Lengvas montavimas ir keitimas:

• Kontaktinis blokas lengvai sumontuojamas ant pagrindinės Harmony XB4/XB5 bazės be papildomų įrankių, o tai leidžia greitai pakeisti, atnaujinti ar modifikuoti sistemą.

Aukštas patikimumas:

• Dėl ilgo mechaninio ir elektrinio patvarumo šis kontaktinis blokas yra idealus nuolatinėms operacijoms pramoniniuose procesuose, kur reikia didelio patikimumo ir ilgaamžiškumo.

Suderinamumas su pramonės automatizavimu:

• Gali būti naudojamas pramoninių mašinų valdymo skydeliuose, gamybos linijose, procesų kontrolės sistemose bei daugelyje kitų automatizacijos sričių.

Taikymo sritys:

• Pramoniniai valdymo skydai
• Mašinų valdymo sistemos
• Gamybos ir automatikos procesai
• Logistikos ir transporto pramonė
• Elektros ir elektroninės grandinės

Harmony ZBE-101 yra universalus vieno kontakto blokas, skirtas naudoti įvairiuose pramonės ir automatikos procesuose. Dėl savo paprastos integracijos, patikimo veikimo ir atitikties saugos standartams, jis yra puikus sprendimas tiek sudėtingose pramonės sistemose, tiek paprastuose valdymo skydeliuose.
