Elektros paskirstymo | modulinis skydelis | dėžė | skydas | 18 modulių | 420x265x114mm | potinkinis | plieninis | IP31 | IEK | PRO | MKM15-V-18-31-ZU | 4606056427301

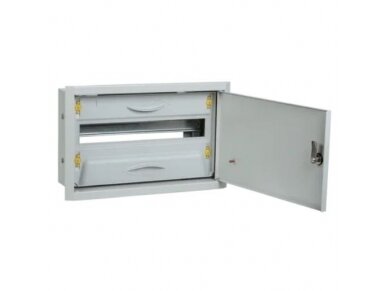

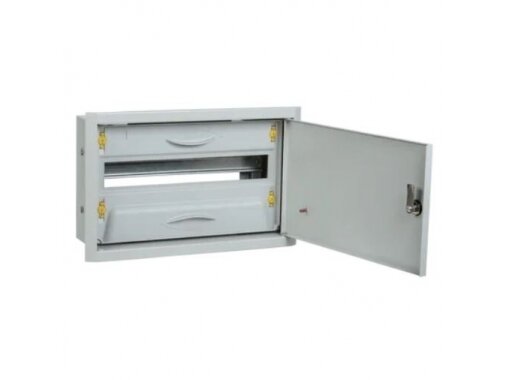

Elektros paskirstymo modulinis skydelis – 18 modulių, potinkinis, plieninis, IP31, PRO

Potinkinis metalinis elektros paskirstymo skydelis skirtas moduliniams elektros aparatams montuoti ir tvarkingai paskirstymo skydo sistemai suformuoti gyvenamosiose, komercinėse bei administracinėse patalpose. Skydelyje numatyta 1 DIN aparatūros eilė ir 18 modulinių vietų, todėl jame galima montuoti automatinius jungiklius, nuotėkio srovės įtaisus, viršįtampių ribotuvus, kontaktorius, reles bei kitą standartinę modulinę įrangą.

Korpusas pagamintas iš 0,8 mm plieno, padengto poliesterine milteline danga. Pilka RAL 7035 spalva, uždaros metalinės durelės ir potinkinis montavimas leidžia skydelį integruoti į sieną taip, kad matoma liktų tik priekinė korpuso dalis.

Skydelyje yra 18 modulinių vietų vienoje eilėje. Faktinis sumontuojamų aparatų skaičius priklauso nuo kiekvieno aparato pločio.

• 1 modulio automatinis jungiklis užima 1 vietą;
• 2 modulių aparatas užima 2 vietas;
• 3 arba 4 modulių aparatai atitinkamai sumažina likusių laisvų vietų skaičių;
• rekomenduojama palikti laisvų modulių būsimam elektros sistemos papildymui;
• prieš montuojant verta iš anksto sudaryti visų aparatų išdėstymo schemą.

• Korpuso medžiaga: plienas.
• Metalo storis: 0,8 mm.
• Paviršiaus danga: poliesterinė miltelinė danga.
• Spalva: pilka, RAL 7035.
• Paviršiaus tekstūra: smulkiai faktūrinė.
• Elektrosaugos klasė: I.

IP31 apsaugos laipsnis reiškia, kad korpusas skirtas naudoti aplinkoje, kur nereikalinga aukšta apsauga nuo dulkių ar vandens.

• apsauga nuo didesnių kietųjų objektų patekimo į korpusą;
• apsauga nuo vertikaliai krintančių vandens lašų;
• tinka įprastoms sausoms vidaus patalpoms;
• nėra skirtas lauko sąlygoms ar vietoms, kur galimas tiesioginis vandens purškimas.

• 18 modulinių vietų – automatiniams jungikliams ir kitai DIN aparatūrai.
• 1 eilė – kompaktiškai elektros paskirstymo sistemai.
• Potinkinis montavimas – mažiau išsikišančiai skydo konstrukcijai.
• Plieninis korpusas – standžiai ir patvariai konstrukcijai.
• Metalinės durelės su užraktu – prieigos prie aparatūros kontrolei.
• DIN bėgelis – standartinei modulinei elektros įrangai tvirtinti.
• IP31 – sausoms vidaus patalpoms.
• RAL 7035 – universali pilka elektrotechninių korpusų spalva.

• Butuose – pagrindiniam arba zoniniam elektros paskirstymo skydui.
• Individualiuose namuose – apšvietimo, rozečių ir atskirų elektros grandinių apsaugai.
• Biuruose – nedidelėms elektros paskirstymo sistemoms.
• Administracinėse patalpose – modulinei apsaugos ir valdymo aparatūrai.
• Prekybos ir paslaugų patalpose – atskirų elektros zonų paskirstymui.
• Techninėse sausose patalpose – kai pakanka IP31 apsaugos laipsnio.

Namų naudotojui: tinka buto, namo, garažo ar kitos sausos vidaus patalpos paskirstymo skydui, kai reikalinga iki 18 DIN modulių vietų.

Elektrikui: tinkamas nedideliam vienos eilės paskirstymo skydui su automatiniais jungikliais, RCD / RCBO, viršįtampių apsauga, relėmis ar kita moduline aparatūra.

Projektuotojui: parenkant skydelį svarbu vertinti ne tik dabartinį modulių poreikį, bet ir rezervą, IP klasę, sienos konstrukciją, kabelių įvadus ir planuojamą įrangos šiluminę apkrovą.

Montuotojui: prieš formuojant nišą reikia patikrinti faktinius korpuso ir montavimo angos matmenis, o prieš tvirtinant – suplanuoti kabelių įvedimą ir aparatūros išdėstymą.

1. Suplanuokite aparatų išdėstymą. Suskaičiuokite reikalingų DIN modulių skaičių ir palikite rezervą.
2. Patikrinkite faktinius korpuso matmenis. Tik tada ruoškite sienos nišą.
3. Numatykite kabelių įvedimo vietas.
4. Įstatykite ir išlyginkite korpusą.
5. Patikimai pritvirtinkite korpusą pagal sienos konstrukciją.
6. Sumontuokite DIN aparatūrą.
7. Atlikite laidų sujungimus.
8. Įžeminkite metalinį korpusą pagal taikomus elektrosaugos reikalavimus.
9. Pažymėkite grandines.
10. Prieš įjungdami patikrinkite instaliaciją ir atlikite reikalingus elektros matavimus.

• korpuse numatyta DIN aparatūros montavimo konstrukcija;
• yra metalinės durelės su užraktu;
• yra apsauginė priekinė / operatyvinė panelė;
• numatyta vieta N ir PE šynų laikikliams;
• N ir PE šynos gali būti neįtrauktos į standartinę komplektaciją, todėl prieš užsakant reikia patikrinti konkretaus komplekto sudėtį.

Greitas pasirinkimo gidas

18 modulių potinkinį metalinį skydelį rinkitės, kai reikia kompaktiško vienos eilės elektros paskirstymo skydo sausai vidaus patalpai ir planuojamos modulinės aparatūros bendras plotis neviršija 18 DIN modulių.

18 modulių, potinkinis plieninis korpusas ir IP31 apsauga

18 modulių potinkinis elektros paskirstymo skydelis skirtas kompaktiškai vienos eilės DIN modulinei aparatūrai montuoti. Plieninis korpusas, metalinės užrakinamos durelės ir RAL 7035 miltelinė danga suteikia tvirtą ir tvarkingą elektros skydo konstrukciją.

IP31 apsaugos laipsnis pritaikytas sausoms vidaus patalpoms, o potinkinis montavimas leidžia didžiąją korpuso dalį paslėpti sienos nišoje.

18 DIN modulinių vietų tinka nedidelėms paskirstymo sistemoms, tačiau prieš pasirenkant skydelį rekomenduojama suskaičiuoti visų planuojamų aparatų plotį ir palikti laisvą rezervą būsimiems elektros sistemos papildymams.
