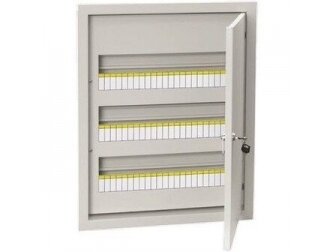

Elektros paskirstymo | modulinis skydelis | dėžė | skydas | 54 modulių | 550x450x120mm | potinkinis | plieninis | IP31 | IEK | MKM14-V-54-30-T | 4606056381863

Techninės charakteristikos:

Gamintojas: IEK
Modulių talpa: 54 moduliai (3 DIN bėgeliai, po 18 modulių kiekviename)
Montavimo tipas: Įleidžiamas montavimas (montavimas į sieną)
Medžiaga: Aukštos kokybės cinkuotas plienas, apsaugotas milteliniu dažymu, kuris suteikia puikią apsaugą nuo korozijos
Apsaugos klasė: IP31 (apsauga nuo dulkių ir vertikaliai krentančių vandens lašų)
Atsparumas mechaniniams pažeidimams: IK07 – apsauga nuo smūgių iki 2J
Nominali darbinė įtampa: 230/400 V AC
Nominali srovė: Iki 125 A
Temperatūros diapazonas: -25°C iki +60°C
Durų konstrukcija: Metalinės, užrakinamos durys su galimybe montuoti stebėjimo langelį
Kabelių įvadų skaičius ir tipai: Viršutiniai ir apatiniai įvadai, skirti tiek kabeliams, tiek gofruotiems vamzdžiams; galimi keli skirtingi įvado diametrai
Matmenys: 850 mm (aukštis) x 500 mm (plotis) x 120 mm (gylis)
Modulio plotis: Standartinis 18 mm
Montavimo instrukcijos ir rekomendacijos:

Paskirstymo dėžės montavimas atliekamas įleidžiant ją į iš anksto paruoštą nišą sienoje. Dėžė turi reguliuojamą montavimo gylį, leidžiantį pritaikyti ją įvairių sienų konstrukcijoms. Rekomenduojama naudoti betonu ar gipso kartonu dengtose sienose, kad būtų užtikrinta patikima ir estetiška skydelio integracija.

1 žingsnis: Pasirinkti tinkamą montavimo vietą, užtikrinant, kad niša atitinka dėžės matmenis (850x500x120 mm).
2 žingsnis: Išgręžti ir paruošti nišą su pakankamai vietos ventiliacijai.
3 žingsnis: Atlikti elektros laidų sujungimą prieš dėžės montavimą į nišą.
4 žingsnis: Dėžę tvirtinti naudojant varžtus arba inkarines detales, priklausomai nuo sienos tipo.
5 žingsnis: Laidus ir modulius tvarkingai integruoti į vidinius bėgelius, užtikrinant jų patogų ir saugų išdėstymą.
Visi sujungimai ir apsauginiai įtaisai turi būti montuojami laikantis LST EN 61439-3 standarto reikalavimų.

Skydelio privalumai profesionalams:

Erdvus dizainas: Didelė modulio talpa (54 moduliai) leidžia patogiai organizuoti elektros įrenginių grandines ir apsaugos įtaisus, tokius kaip automatiniai išjungėjai, diferencialinės apsaugos, varžos ir apsaugos relės.
Lengva priežiūra: Užrakinamos durys užtikrina saugumą ir leidžia prieigą tik autorizuotiems asmenims, o įdiegti matymo langelį galima stebėjimui, neprarandant saugumo.
Modulinė struktūra: Modulių sistemos dėka lengva montuoti ir keisti apsaugos prietaisus pagal poreikį. Visiškai suderinama su dauguma rinkoje esančių DIN modulių komponentų.
Saugumas: Skydelio konstrukcija atitinka aukščiausius saugumo standartus, o IP31 apsaugos klasė užtikrina tinkamą apsaugą nuo dulkių ir nedidelio drėgmės kiekio, todėl produktas yra puikiai tinkamas montuoti gyvenamųjų pastatų viduje.
Patikimumas: Cinkuotas plienas su milteliniu dažymu suteikia papildomą apsaugą nuo korozijos ir ilgaamžiškumo, todėl skydas tinkamas naudoti ilgą laiką be papildomos priežiūros.
Sertifikatai ir atitiktis:

Produktas atitinka tarptautinius elektros įrenginių standartus, įskaitant LST EN 61439-3:2012, skirtą mažos įtampos paskirstymo skydams, taip pat yra sertifikuotas pagal CE, RoHS, ir kitas atitinkamas ES direktyvas.

Pritaikymas:

Mažos įtampos elektros tinklų paskirstymo ir valdymo sprendimai gyvenamuosiuose, komerciniuose ir pramoniniuose objektuose
Daugiabučių ir individualių namų elektros instaliacijos centrinės dalies organizavimas
Moduliniai sprendimai su galimybe lengvai keisti ir atnaujinti apsaugos komponentus, prisitaikant prie kintančių elektros tinklų poreikių.
Garantija ir aptarnavimas:

Gamintojas suteikia 2 metų garantiją gamybos ir medžiagų defektams. Garantinis aptarnavimas ir techninė pagalba yra prieinama per oficialius tiekimo kanalus.
