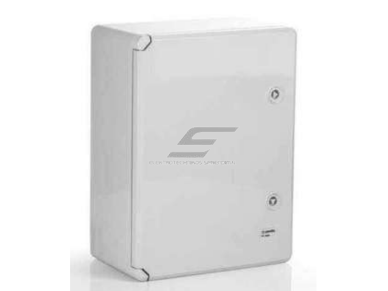

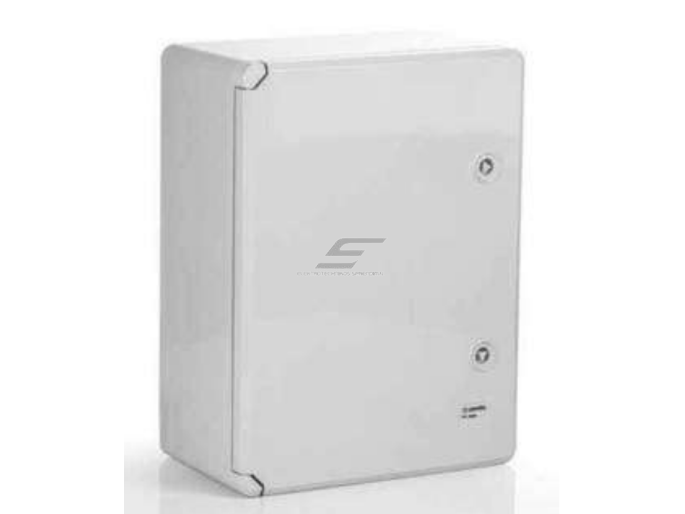

Plastikinis virštinkinis hermetinis skydas | IP65 | IK08 | su montažine plokšte | ABS | pilkas RAL7035 | PP3
Matmenys Kaina Pirkti 300x200x130 Kaina 24.67 € su PVM( 20.39 € be PVM )Kodas: PP3001Pridėti į Mėgstamas350x250x150 Kaina 38.72 € su PVM( 32.00 € be PVM )Kodas: PP3002Pridėti į Mėgstamas400x300x170 Kaina 41.84 € su PVM( 34.58 € be PVM )Kodas: PP3004Pridėti į Mėgstamas400x300x220 Kaina 50.59 € su PVM( 41.81 € be PVM )Kodas: PP3005Pridėti į Mėgstamas500x350x190 Kaina 59.11 € su PVM( 48.85 € be PVM )Kodas: PP3006Pridėti į Mėgstamas500x400x175 Kaina 61.26 € su PVM( 50.63 € be PVM )Kodas: PP3003Pridėti į Mėgstamas500x400x240 Kaina 75.61 € su PVM( 62.49 € be PVM )Kodas: PP3007Pridėti į Mėgstamas700x500x250 Kaina 131.27 € su PVM( 108.49 € be PVM )Kodas: PP3010Pridėti į Mėgstamas800x600x260 Kaina 210.04 € su PVM( 173.59 € be PVM )Kodas: PP3021Pridėti į Mėgstamas600x400x200 Kaina 79.01 € su PVM( 65.30 € be PVM )Kodas: PP3008Pridėti į MėgstamasHermetinis ABS skydas IP65 / IK08 su cinkuota montažine plokšte. 10 dydžių nuo 300×200×130 iki 800×600×260 mm.
-
Plastikinis virštinkinis hermetinis skydas | IP65 | IK08 | su montažine plokšte | ABS | pilkas RAL7035 | PP3
PP3 serijos plastikinis skydas skirtas elektros paskirstymo, valdymo ir automatikos įrangai montuoti ten, kur yra drėgmės, dulkių ar purslų. Korpusas iš ABS plastiko, durelės nepermatomos su sandarinimo tarpine, viduje – cinkuota plieninė montažinė plokštė. Serijoje 10 dydžių: nuo kompaktiško 300×200×130 mm iki 800×600×260 mm.
Pagrindinė mintis:
Tai universalus korpusas, kai įrangą reikia apsaugoti nuo vandens ir dulkių, o metalinis skydas nebūtinas ar netinkamas dėl korozijos. Plastikas nerūdija, nereikalauja korpuso įžeminimo kaip metalinė dėžė, o montažinė plokštė leidžia tvirtinti ne tik modulinę, bet ir įprastą įrangą – kontaktorius, maitinimo šaltinius, valdiklius, gnybtynus.Apsaugos klasė
IP65 / IK08Montažinė plokštė
Cinkuotas plienas, 1 mmDarbo temperatūra
−35 °C … +65 °CDydžiai
10 variantų, 300×200×130 – 800×600×260 mmVeikimo principas

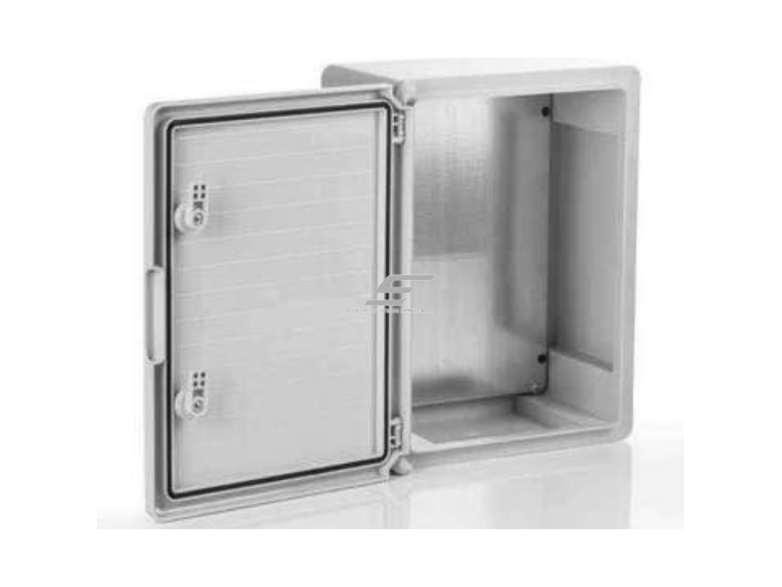

Skydas tvirtinamas ant sienos ar konstrukcijos. Viduje esanti montažinė plokštė išimama – įrangą patogu sumontuoti ir sujungti ant stalo, o paskui plokštę su visa įranga įstatyti atgal į korpusą.
Kabeliai įvedami per korpuse išgręžtas angas su kabelių įvadais (sandarikliais). Durelės užsidaro ant sandarinimo tarpinės ir prispaudžiamos užraktais, todėl korpusas išlaiko IP65 – yra nepralaidus dulkėms ir atsparus vandens čiurkšlėms iš bet kurios krypties.
Jei skyde montuojama modulinė įranga ant DIN bėgelio (automatiniai jungikliai, nuotėkio relės, skaitikliai), vietoj montažinės plokštės galima įstatyti atskirai parduodamą modulinį įdėklą su bėgeliais ir dangteliu.
Kuo naudingas PP3 skydas?
Vienas korpusas tinka ir automatikos skydui su įprasta įranga, ir moduliniam paskirstymo skydeliui – tereikia pasirinkti plokštę arba modulinį įdėklą. Platus dydžių pasirinkimas leidžia neimti per didelio korpuso.Techninės specifikacijos
Prekės tipas Plastikinis virštinkinis hermetinis skydas (korpusas) su montažine plokšte Serija PP3 Korpuso medžiaga HB ABS plastikas Durelės Nepermatomos, su sandarinimo tarpine ir užraktais Montažinė plokštė Cinkuotas plienas, 1 mm, išimama Apsaugos klasė IP65 Atsparumas smūgiams IK08 Vardinė izoliacijos įtampa iki 690 V Deklaruojama didžiausia srovė iki 800 A (realią apkrovą riboja sumontuota įranga ir šilumos išsklaidymas) Darbo temperatūra −35 °C … +65 °C Atsparumas Cheminėms medžiagoms, šarmams, alyvoms, druskoms Spalva Pilka RAL7035 (kitos spalvos – pagal užklausą) Montavimas Virštinkinis, ant sienos ar konstrukcijos Kabelių įvadai Angos gręžiamos montuojant; sandarikliai įsigyjami atskirai Ženklinimas CE Dydžiai ir kodai (matmenys, mm):
300×200×130 PP3001 350×250×150 PP3002 400×300×170 PP3004 400×300×220 PP3005 500×350×190 PP3006 500×400×175 PP3003 500×400×240 PP3007 600×400×200 PP3008 – tinka modulinis įdėklas PMK3108 (60 modulių, 15×4) 700×500×250 PP3010 800×600×260 PP3021 Pagrindinės funkcijos
- IP65 sandarumas – įranga apsaugota nuo dulkių ir vandens čiurkšlių, tinka drėgnoms patalpoms ir lauko montavimui po stogeliu.
- Išimama cinkuota montažinė plokštė – įrangą galima surinkti ir sujungti dirbtuvėse, o objekte tik įstatyti.
- ABS korpusas – nerūdija, atsparus alyvoms, druskoms ir šarmams, tinka žemės ūkio ir pramonės aplinkai.
- IK08 atsparumas smūgiams – korpusas atlaiko atsitiktinius smūgius gamybos ar sandėlio patalpose.
- Platus temperatūrų intervalas – nuo −35 °C iki +65 °C, todėl tinka nešildomoms patalpoms ir lauko objektams Baltijos klimate.
- Galimybė montuoti modulinę įrangą – su atskirai įsigyjamu moduliniu įdėklu skydas virsta hermetiniu paskirstymo skydeliu.
- 10 dydžių vienoje serijoje – galima parinkti korpusą pagal realų įrangos kiekį ir palikti atsargos vietą plėtrai.
Kur naudojamas?
- Siurblinių, gręžinių ir nuotekų valymo įrenginių valdymo skydai
- Ventiliacijos, šildymo ir HVAC automatikos skydai
- Fermos, grūdų džiovyklos, sandėliai ir kitos dulkėtos ar drėgnos patalpos
- Laikinieji statybvietės maitinimo ir paskirstymo skydai
- Lauko apšvietimo, vartų ir užtvarų valdymo įranga (montuojant po stogeliu)
- Plovyklos, maisto pramonės ir kitos patalpos, kur plaunama vandeniu
- Vaizdo stebėjimo ir ryšio įrangos (maršrutizatorių, maitinimo šaltinių) korpusai
- Saulės elektrinių jungimo ir apsaugų dėžės
Naudojimas pagal poreikį
Automatikos skydų surinkėjui.
Montažinė plokštė ir keli gylio variantai leidžia sutalpinti kontaktorius, dažnio keitiklius ar PLC su vietos kabelių kanalams.Ūkininkui ir sodybos savininkui.
Siurblio, šildymo ar tvartų apšvietimo valdymą galima įrengti drėgnoje patalpoje be metalinio korpuso korozijos rizikos.Elektros rangovui.
Tas pats korpusas tinka ir laikinajam statybvietės skydui, ir nuolatiniam objekto paskirstymui su moduliniu įdėklu.Praktinis panaudojimas
Jeigu reikia gręžinio siurblio valdymo skydo su kontaktoriumi, šilumine rele, slėgio relės gnybtais ir 24 V maitinimo šaltiniu, tada dažniausiai užtenka 400×300×170 mm (PP3004) korpuso: įranga tvirtinama ant DIN bėgelio, prisukto prie montažinės plokštės, kabeliai įvedami per apačią su sandarikliais, o skydas montuojamas siurblinės sienoje, kur yra drėgmės ir kondensato.Pliusai
- IP65 ir IK08 – sandarus ir smūgiams atsparus korpusas
- Komplekte išimama cinkuota montažinė plokštė
- Nerūdija, atsparus alyvoms, druskoms, šarmams
- Veikia nuo −35 °C iki +65 °C
- 10 dydžių – nuo mažos dėžutės iki didelio automatikos skydo
- Galima paversti moduliniu skydeliu su atskiru įdėklu
Minusai / ribojimai
- Modulinis įdėklas ir kabelių sandarikliai į komplektą neįeina
- Durelės nepermatomos – jei reikia matyti skaitiklį ar indikaciją, rinkitės variantą su skaidriomis durelėmis (pvz., PP3014)
- IP65 nėra panardinimo apsauga – ten, kur gali užlieti, reikia IP67 korpuso
- Plastikas blogiau išsklaido šilumą nei metalas – galingiems dažnio keitikliams reikia įvertinti vėdinimą
- Tiesioginiai saulės spinduliai ilgainiui gali išblukinti ABS – lauke montuoti po stogeliu
Saugos ir montavimo pastabos
- Montavimą ir prijungimą atlieka kvalifikuotas elektrikas, darbai vykdomi atjungus įtampą.
- Kabelių angas gręžkite tik reikiamo skersmens ir kiekvienoje naudokite tinkamo dydžio sandariklį – kitaip IP65 neišlaikomas.
- Kabelius lauke ir drėgnose patalpose įveskite iš apačios, kad vanduo nebėgtų kabeliu į skydą.
- Montažinę plokštę prijunkite prie apsauginio įžeminimo (PE) laidininko, jei ant jos montuojama įranga su metaliniais korpusais.
- Nepažeiskite durelių tarpinės ir užsukite užraktus iki galo – nesandariai uždarytos durelės neapsaugo nuo vandens.
- Didelės galios įrangai įvertinkite šilumos išsiskyrimą – užsandarintame plastikiniame korpuse temperatūra kyla greičiau.
Greitas pasirinkimo gidas
IP65IK08Montažinė plokštė 1 mm−35 °C … +65 °CABS, RAL7035Tinka, kai reikia:- hermetinio korpuso automatikai ar valdymo įrangai drėgnoje, dulkėtoje aplinkoje;
- skydo, kuris nerūdija ir yra atsparus agresyviai aplinkai;
- montuoti įprastą įrangą ant plokštės arba modulinę įrangą su įdėklu.
Patikrinkite prieš naudojimą:- ar korpuso gylis pakankamas aukščiausiam įrenginiui ir kabelių lenkimui;
- ar jūsų dydžiui yra modulinis įdėklas, jei planuojate DIN įrangą;
- kiek ir kokio dydžio kabelių sandariklių reikės;
- ar nereikia skaidrių durelių skaitikliui ar indikacijai matyti.
Svarbus priminimas: skydas yra tik korpusas – jis neapsaugo grandinių nuo perkrovos ar trumpojo jungimo. Apsaugos aparatai parenkami pagal projektą ir montuojami atskirai.DUK
Ar komplekte yra montažinė plokštė?
Taip, kiekviename skyde yra išimama cinkuota plieninė 1 mm storio montažinė plokštė.Ar galima montuoti automatinius jungiklius ant DIN bėgelio?
Galima – DIN bėgelį prisukite prie montažinės plokštės arba įsigykite atskirą modulinį įdėklą su dangteliu (pvz., PMK3108 dydžiui 600×400×200 mm).Ar skydą galima montuoti lauke?
Taip, IP65 ir −35 °C … +65 °C tai leidžia, tačiau rekomenduojame montuoti po stogeliu, kad ABS nebūtų veikiamas tiesioginių saulės spindulių.Ar korpuse yra paruoštos kabelių angos?
Ne, angos gręžiamos montuojant pagal kabelių kiekį, o sandarikliai įsigyjami atskirai.Ką reiškia 800 A ir 690 V?
Tai gamintojo deklaruojamos korpuso ribinės vertės; realią leistiną srovę lemia sumontuoti aparatai, laidininkai ir šilumos išsklaidymas skyde.Ar galima užsakyti kitos spalvos skydą?
Standartinė spalva – pilka RAL7035; dėl kitų spalvų ir terminų kreipkitės į mūsų vadybininkus.Plastikinis virštinkinis hermetinis skydas IP65 | PP3
PP3 serijos plastikinis hermetinis skydas IP65 / IK08 iš ABS su cinkuota montažine plokšte – patikimas korpusas automatikos, valdymo ir paskirstymo įrangai drėgnose, dulkėtose ir lauko vietose. 10 dydžių nuo 300×200×130 iki 800×600×260 mm, galimas modulinis įdėklas DIN įrangai.
Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.CE ženklinimas – ką tai reiškia pirkėjui?
CE ženklas reiškia, kad gamintojas deklaruoja, jog gaminys atitinka jam taikomus Europos Sąjungos saugos, sveikatos, aplinkosaugos ir techninius reikalavimus.
Paprastai tariant:
CE ženklinimas parodo, kad produktas gali būti teisėtai parduodamas ir naudojamas Europos Sąjungos rinkoje, jeigu jis naudojamas pagal gamintojo nurodytą paskirtį.Ką užtikrina CE ženklinimas?
- Saugumą – gaminys turi būti saugus naudoti pagal paskirtį.
- Atitiktį ES reikalavimams – produktas turi atitikti jam taikomus teisės aktus ir standartus.
- Elektromagnetinį suderinamumą – elektros įrenginys neturi trikdyti kitų prietaisų veikimo.
- Aplinkosaugos reikalavimus – gaminys turi atitikti taikomus medžiagų naudojimo reikalavimus, pvz., RoHS.
- Tinkamumą ES rinkai – produktas gali būti tiekiamas ir naudojamas Europos Sąjungos šalyse.
Ką tai reiškia jums?
Pirkdami CE ženklu pažymėtą gaminį, gaunate produktą, kuris pagal gamintojo deklaraciją atitinka Europos Sąjungoje taikomus saugos ir techninius reikalavimus.Svarbu žinoti
CE ženklas nėra atskiras kokybės sertifikatas. Tai gamintojo deklaracija, kad gaminys atitinka jam taikomus ES reikalavimus.
Galutinė atitiktis vertinama pagal gamintojo ES atitikties deklaraciją, techninę dokumentaciją ir gaminio ženklinimą.
Pirkėjui naudinga, nes:
- produktas atitinka jam taikomus ES normatyvus;
- gaminys tinkamas naudoti pagal nurodytą paskirtį;
- mažesnė neatitikties ar nesaugaus naudojimo rizika;
- tinka buitiniam, komerciniam ar pramoniniam naudojimui, jei tai numatyta gamintojo dokumentacijoje.
Trumpai
CE ženklinimas padeda pirkėjui suprasti, kad gaminys yra skirtas ES rinkai ir pagal gamintojo deklaraciją atitinka būtinus saugos, techninius bei aplinkosaugos reikalavimus.

IP apsaugos klasė nurodo įrenginio atsparumą aplinkos veiksniams.

Pirmasis skaičius nurodo apsaugą nuo dulkių ir kietųjų kūnų.
Antrasis skaičius nurodo apsaugą nuo drėgmės
Pirmojo skaičiaus reikšmės:
- X — netestuotas;
- 0 — Nėra apsaugos;
- 1 — Atsparus didesniems nei 50 mm kietiesiems kūnams;
- 2 — Atsparus didesniems nei 12,5 mm kietiesiems kūnams;
- 3 — Atsparus didesniems nei 1 mm kietiesiems kūnams;
- 4 — Atsparus didesniems nei 1 mm kietiesiems kūnams;
- 5 — Atsparus dulkėms;
- 6 — Visiškai atsparus dulkėms.
Antrojo skaičiaus reikšmės:
- X — netestuotas;
- 0 — Nėra apsaugos;
- 1 — Atsparus vandens lašams krentantiems vertikaliai;
- 2 — Atsparus vandens lašams krentantiems 15º kampu;
- 3 — Atsparus lietui krentant 60º kampu;
- 4 — Atsparus vandens purslams;
- 5 — Atsparus vandens srautui;
- 6 — Atsparus dideliam vandens kiekiui;
- 7 — Atsparus trumpalaikiam panardinimui į vandenį iki 1 m gylyje;
- 8 — Atsparus ilgalaikiam panardinimui į vandenį iki 3 m gylyje.
